مقدمة عن المنتج

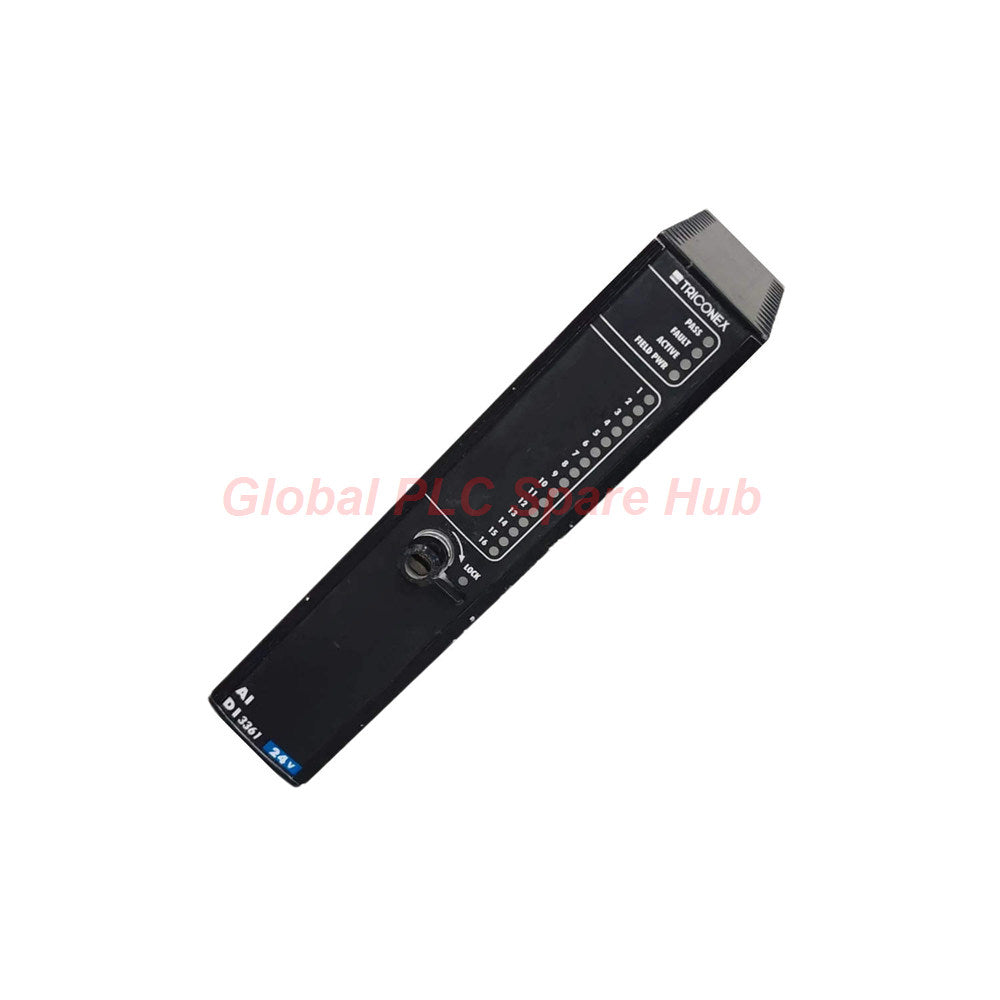

• وحدة Triconex 3361 هي وحدة إدخال هجينة عالية الكثافة للبيئات ذات الأهمية القصوى للسلامة.
• تدمج 16 نقطة إدخال تماثلي و16 نقطة إدخال رقمي في وحدة واحدة عالية الأداء.
• تستخدم وحدة Triconex 3361 التكرار الثلاثي للوحدات لضمان أقصى وقت تشغيل للعملية.
• يمكن للمهندسين إدارة الإشارات المختلطة مع تقليل مساحة الأجهزة بشكل كبير.


المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك / ترايكونكس
• الموديل: 3361
• السلسلة: سلسلة ترايكون
• نوع الوحدة: إدخال تماثلي مختلط (AI) وإدخال رقمي (DI)
• إجمالي النقاط: 32 قناة مشتركة (16 إدخال تماثلي / 16 إدخال رقمي)
• نطاق قياس الإدخال التماثلي (AI): 4-20 مللي أمبير تيار مستمر (تشغيلي 2-22 مللي أمبير تيار مستمر)
• نطاق جهد الإدخال الرقمي (DI): 0-24 فولت تيار مستمر اسمي (15-30 فولت تيار مستمر للحالة ON)
• الدقة: 12 بت لتحويل بيانات تماثلية عالية الدقة
• الخطية والدقة: خطأ مطلق بنسبة 0.15% من المقياس الكامل
• استجابة التردد: عرض نطاق إدخال 16 هرتز للإشارات التماثلية
• معاوقة الإدخال: 250 أوم للإدخال التماثلي (AI)؛ 3 كيلو أوم للإدخال الرقمي (DI) مع اللوحة الأساسية
• العزل: 500 فولت تيار مستمر كحد أدنى من عزل الأرض الواقية
• مكافحة التداخل: تصفية إشارة متقدمة مع تأخير رقمي 10 مللي ثانية
• وقت المسح: أقل من 1 مللي ثانية لجميع النقاط الـ 32 في وقت واحد

التركيب والتوافق

• تتطلب هذه الوحدة لوحة أساسية موديل 2361 AI/DI للتشغيل.
• تدعم وحدة Triconex 3361 لوحة الأساسية الخارجية للأسلاك.
• تمنع المفاتيح الميكانيكية التركيب غير الصحيح في فتحات الهيكل غير المهيأة.
• تتيح إمكانية التبديل السريع عبر الإنترنت الاستبدال دون مقاطعة عملية التحكم.

رؤية Global PLC Spare HUB

• توفر وحدة Triconex 3361 بنية أمان هجينة فريدة للمهندسين.
• إنها تجمع بين حلقات 4-20 مللي أمبير ومدخلات مفتاح 24 فولت في فتحة ترايكونكس واحدة.
• هذه الوحدة مثالية لأنظمة إيقاف التشغيل في حالات الطوارئ وأنظمة الحريق والغاز.
• يضمن معدل المسح البالغ 1 مللي ثانية أن منطق السلامة يتفاعل مع الانحرافات على الفور.
• إنها متوافقة للغاية مع أنظمة Tricon V9 و V10.

التشخيص والتطبيق

• قدرة التشخيص: تكتشف تشخيصات القوة إلى القيمة المستمرة (FVD) الأخطاء على مستوى القناة.
• منطق التكرار: يقوم المعالجات الرئيسية بالتصويت على البيانات قبل تمريرها إلى البرامج.
• مؤشرات الأعطال: تحدد مؤشرات LED على اللوحة الأمامية أخطاء قناة محددة دون تعطل النظام.
• السيناريوهات النموذجية: حلقات إيقاف تشغيل المصفاة، ومراقبة المفاعلات الكيميائية، والتحكم في التوربينات.

الشحن والضمان

• قائمة التعبئة: وحدة Triconex 3361 (1) في عبوة صناعية آمنة.
• الضمان: ضمان شامل لمدة 12 شهرًا لراحة البال.
• الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة من مركزنا اللوجستي.
• الشحن: توصيل سريع عالمي عبر FedEx و UPS و DHL.

الأسئلة الشائعة ودليل الشراء

• هل يمكنني استبدال وحدة 3361 أثناء تشغيل النظام؟
• نعم، تدعم وحدة Triconex 3361 وظيفة التبديل السريع للاستبدال عبر الإنترنت.
• كيف تتعامل الوحدة مع تصويت الإشارة في وضع TMR؟
• تمرر وحدة Triconex 3361 القيمة المتوسطة لثلاث إشارات إلى وحدة التحكم.
• ما هي الفائدة الأساسية للمقاوم I-to-V بنسبة 0.01%؟
• يضمن دقة عالية للغاية لحلقات الأمان التماثلية 4-20 مللي أمبير الحرجة.
• كيف أتأكد من التوافق مع لوحتي الأساسية الحالية؟
• تأكد من استخدامك للوحة الأساسية موديل 2361 المصممة خصيصًا لهذه الوحدة.
