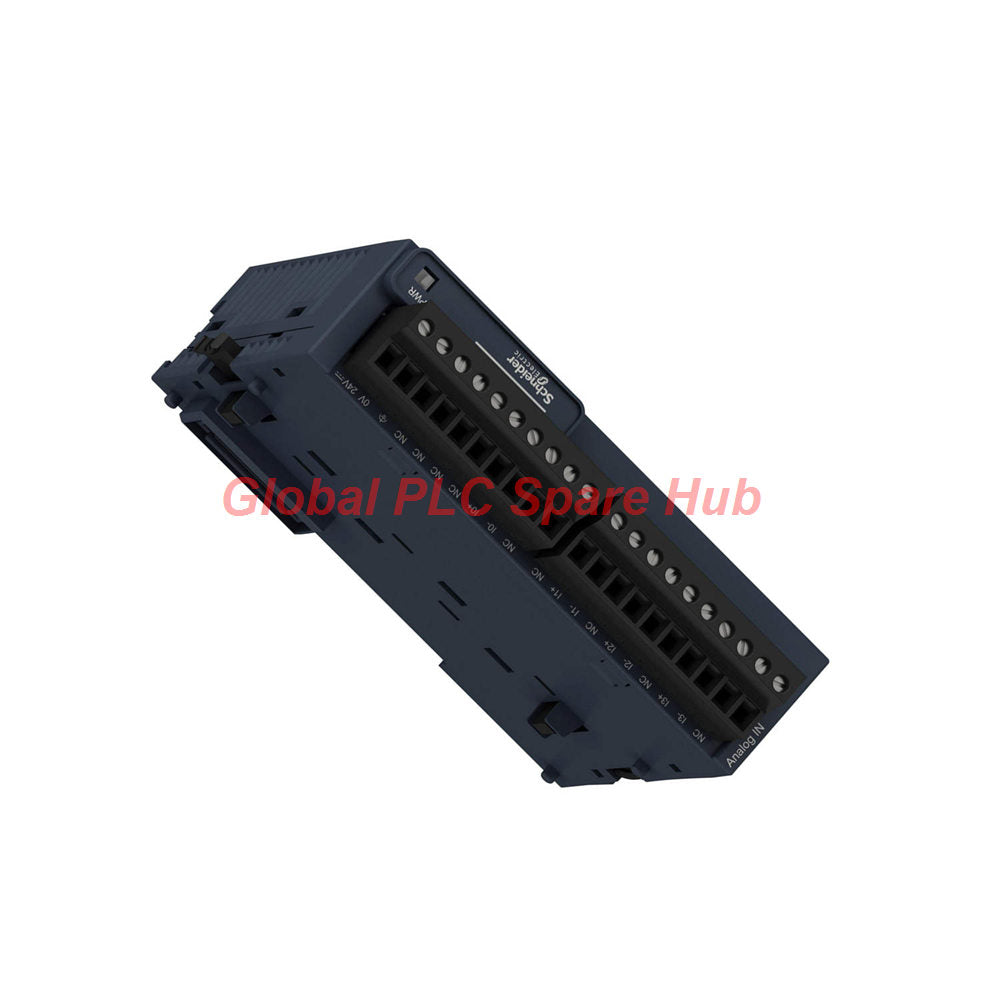

وحدة الإدخال التناظري شنايدر موديكون TM3AI4 بأربع قنوات

نظرة هندسية متعمقة

وحدة TM3AI4 هي وحدة اكتساب تناظرية عالية الدقة (16 بت) مصممة لنظام Modicon TM3. على عكس الوحدات النمطية القياسية، توفر TM3AI4 مرونة إشارة استثنائية، وتستوعب كل شيء بدءًا من حلقات 4-20mA القياسية إلى مجسات درجة الحرارة الحرارية (thermocouple) و RTD الحساسة. إن عزلها الجلفاني المتكامل بين مدخلات الحقل والمنطق الداخلي يجعلها خيارًا موثوقًا به للبيئات الصناعية الصاخبة كهربائيًا.

مراجعة Global PLC Spare HUB

يفضل المهندسون TM3AI4 لقدراته السريعة في التحويل وتوافقه الواسع مع أجهزة الاستشعار. إنه يسد الفجوة بين إشارات العمليات الخام ومنطق التحكم المتقدم لوحدات التحكم M241 و M251 و M262. نوصي بشدة بهذه الوحدة للتطبيقات الحساسة للدقة حيث لا يكون انحراف المراقبة خيارًا.

المواصفات الفنية المتقدمة

• السلسلة: Modicon TM3
• الموديل: TM3AI4
• المدخلات التناظرية: 4 قنوات (الجهد، التيار، الحرارية، RTD)
• الدقة: 16 بت (15 بت + إشارة)
• خطأ الدقة: +/- 0.2% من المقياس الكامل عند 25 درجة مئوية
• الانجراف الحراري: +/- 0.01% من المقياس الكامل/درجة مئوية
• أنواع الإدخال: 0-10 فولت، +/-10 فولت، 0-20 مللي أمبير، 4-20 مللي أمبير، الحرارية (J, K, R, S, B, T, N, E, C)، RTD (Pt100/Pt1000, Ni100/Ni1000)
• وقت التحويل: 10 مللي ثانية (الجهد/التيار)؛ 100 مللي ثانية (درجة الحرارة)
• التوصيل الكهربائي: كتلة طرفية لولبية قابلة للإزالة بمسافة 3.81 مم
• التركيب: سكة DIN (TH35-15/7.5) أو تثبيت على اللوحة

التطبيق والقدرة التشخيصية

تعد وحدة TM3AI4 الأنسب للتحكم في العمليات، والإدارة الحرارية، وأنظمة القياس الدقيقة.

• المعدات المناسبة: الأفران الصناعية، آلات البثق، أنظمة التدفق الكيميائي، والتحكم في المناخ في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
• قوة التشخيص: تتضمن الوحدة مؤشر LED أخضر مخصص لحالة الطاقة (PWR) وتستخدم تحديد الأخطاء المستند إلى البرامج للكشف عن الإشارات خارج النطاق، مما يضمن تحديدًا سريعًا لأسلاك الاستشعار المقطوعة أو الدوائر القصيرة.

اللوجستيات وضمان الجودة

• الشحن: إرسال عالمي ذو أولوية في غضون 24-48 ساعة.
• شركاء اللوجستيات: خدمة موثوقة عبر FedEx و UPS و DHL.
• الضمان: ضمان أداء قياسي لمدة 12 شهرًا.

دليل الاختيار من الخبراء

• اعطِ الأولوية دائمًا للكابلات المزدوجة المجدولة المحمية (طول <30 مترًا) للحفاظ على سلامة الإشارات التناظرية.
• تأكد من أن معاوقة إشارة الإدخال تتطابق مع إعداد القناة المحدد (على سبيل المثال، <=50 أوم لحلقات التيار) لتجنب توهين البيانات.
• استخدم هذه الوحدة لتطبيقات الإشارة المختلطة حيث يجب عليك مراقبة كل من درجة الحرارة والضغط/التدفق في وقت واحد.

الأسئلة الشائعة للمحترفين

كيف أتعامل مع اختلاف أوقات التحويل بين الجهد ودرجة الحرارة؟
تم تحسين TM3AI4 لكلا الوضعين؛ ومع ذلك، تستخدم مدخلات درجة الحرارة نافذة أخذ عينات تبلغ 100 مللي ثانية لتصفية الضوضاء الحرارية. تأكد من أن دورة مسح PLC الخاصة بك تأخذ في الاعتبار هذا التأخير عند برمجة حلقات PID الحساسة للوقت.

هل يمكنني معايرة قنوات محددة بشكل فردي؟
نعم، تسمح الوحدة بتكوين القناة الفردية داخل برنامج التحكم، مما يمكنك من تعيين أنواع مختلفة من أجهزة الاستشعار (على سبيل المثال، PT100 على CH1 وإشارة 4-20mA على CH2) في وقت واحد.

لماذا تنحرف دقتي عن 0.2% المذكورة؟
تحقق من أن بيئة التشغيل الخاصة بك تقع ضمن النطاق من -10 درجة مئوية إلى 55 درجة مئوية وأن الجهد المشترك مدار. غالبًا ما تنشأ الانحرافات الكبيرة من التداخل الكهرومغناطيسي — تأكد من تأريض الدرع في نقطة واحدة مستقرة.

ما هو الغرض من تصنيف العزل 1500 فولت تيار متردد؟
يوفر هذا التصنيف حماية عالية الجهد بين مستشعرات الحقل ومنطق PLC الداخلي، مما يحمي وحدة التحكم من الزيادات الخارجية وحلقات التأريض المحتملة.

ما هي أفضل طريقة لإنهاء الكابل المحمي؟
لتحقيق أفضل مقاومة للضوضاء، قم بتوصيل درع الكابل بطرف تأريض منخفض المعاوقة أقرب ما يمكن إلى TM3AI4، مع الحفاظ على الجزء غير المحمي من السلك الرصاص أقصر ما يمكن.
