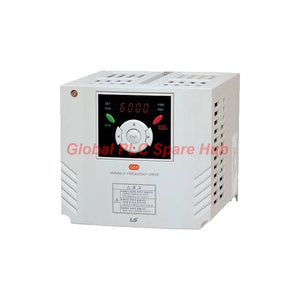

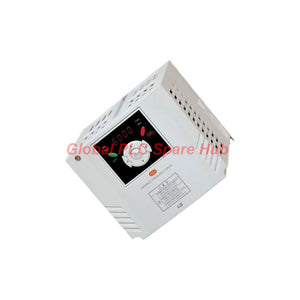

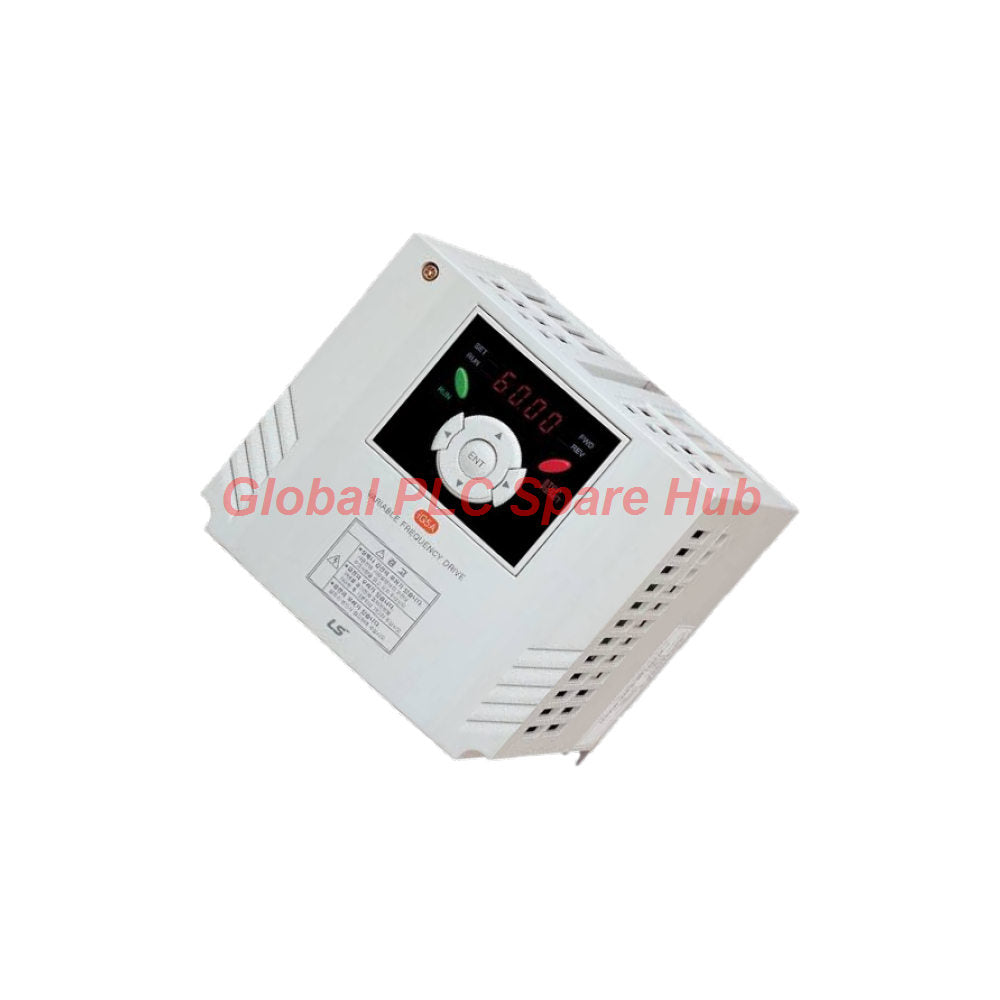

محول تردد (إنفرتر) من سلسلة iG5A، قدرة 4 كيلوواط، 3 أطوار، 400 فولت، طراز SV040IG5A-4 من شركة LS Electric
Manufacturer: MITSUBISHI Electric
Product No.: SV040IG5A-4
Condition： متوفر بالمخزون
Product Type: محول ترددي
Product Origin: JP
Payment: T/T, Western Union
Weight: 1890g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
رؤية "Global PLC Spare HUB": يوفر محرك التردد المتغير بالتحكم المتجه SV040IG5A-4 من شركة LS Electric تنظيمًا دقيقًا للسرعة عبر الشبكات الصناعية ثلاثية الطور بجهد 400 فولت. استنادًا إلى بنية iG5A المثبتة، توفر هذه الوحدة المدمجة عزم دوران عاليًا عند السرعات المنخفضة وقدرة تحمل فائقة للأحمال الزائدة للآلات الدوارة الشاقة. أظهرت عمليات النشر الميداني أن خوارزمية المتجه بدون مستشعر تعمل على استقرار إنتاجية سير النقل أثناء ارتفاعات عزم الدوران المفاجئة. يستفيد مهندسو الصيانة من تصميم الهيكل المدمج، مما يبسط عمليات تركيب اللوحات متعددة المحركات.
المواصفات الفنية
| العلامة التجارية | LS Electric (سابقاً LS Industrial Systems) |
| رقم الطراز | SV040IG5A-4 |
| سلسلة المنتج | سلسلة STARVERT iG5A |
| نوع المنتج | محرك تردد متغير (VFD) |
| تصنيف خرج المحرك | 4.0 كيلوواط (5.5 حصان) |
| فئة جهد الدخل | ثلاثي الطور 380 فولت إلى 480 فولت تيار متردد (+10%، -15%) |
| تردد الدخل | 50 / 60 هرتز (±5%) |
| طريقة التحكم | تحكم V/F، تحكم متجه بدون مستشعر |
| نطاق تردد الخرج | 0.01 هرتز إلى 400.00 هرتز |
| درجة الحماية | IP20 / NEMA النوع 1 |
| نظام التبريد | تبريد هواء قسري بمروحة داخلية |
| الوزن الفعلي | 1.89 كجم |
دليل التركيب
- قم بتثبيت محرك SV040IG5A-4 عموديًا على سطح لوحة مسطح للحفاظ على قنوات التبريد الداخلية.
- تأكد من وجود مساحة خلوص رأسية قدرها 100 مم فوق وتحت الهيكل لضمان تبديد الحرارة دون عوائق.
- قم بتوصيل مصدر الطاقة الرئيسي ثلاثي الطور بجهد 400 فولت بأطراف الطاقة الأولية R وS وT باستخدام مقاسات العروات الموصى بها.
- قم بتوصيل ملفات المحرك بإحكام بأطراف الخرج U وV وW مع ربط طرف التأريض الخاص بالهيكل مباشرة بقضيب التأريض المركزي.
التشغيل وراحة الصيانة
- قم بتهيئة معايير التشغيل بسرعة باستخدام لوحة المفاتيح ذات الاتجاهات الأربعة وواجهة التحميل المدمجة.
- استبدل مجموعات مراوح التبريد دون فك الهيكل بالكامل أثناء صيانة الخزانة المجدولة.
- انسخ وانقل مجموعات المعايير عبر وحدات متعددة باستخدام وظيفة نسخ لوحة المفاتيح عن بُعد.
- راقب تيار الخرج، وجهد ناقل التيار المستمر، وتردد التشغيل في الوقت الفعلي مباشرة عبر لوحة LED الأمامية.
معلومات التوافق
- يتصل مباشرة بمحركات التحريض ثلاثية الطور القياسية بجهد 400 فولت بسعة تصل إلى 4.0 كيلوواط.
- يدعم بروتوكولات الاتصال التسلسلي Modbus-RTU RS-485 لدمج سلس في شبكة PLC.
- يقبل مدخلات السرعة التناظرية 0-10 فولت تيار مستمر وإشارات التحكم في حلقة التيار 4-20 مللي أمبير.
- يندمج بسهولة في اللوحات القديمة لاستبدال طرازات VFD من سلسلة STARVERT الأقدم.
معلومات الشهادات
- حاصل على شهادة CE للامتثال لتوجيه الجهد المنخفض والتوافق الكهرومغناطيسي.
- مدرج في قوائم UL وcUL لمعدات التحكم الصناعية في أمريكا الشمالية.
- متوافق مع RoHS فيما يتعلق بقيود المعادن الثقيلة في تصنيع المعدات الكهربائية.
- معتمد وفق معايير جودة التصنيع ISO 9001 وISO 14001.
قائمة الحزمة وشروط الضمان
- وحدة عاكس تردد واحدة طراز SV040IG5A-4
- دليل البدء السريع المطبوع ودليل توصيل الأطراف
- ضمان شامل لمدة 12 شهرًا يغطي جميع عيوب الأجهزة وأعطال الدوائر
الشحن والخدمات اللوجستية
- معالجة سريعة للطلبات مع فترات إرسال عالمية تتراوح بين 24 إلى 48 ساعة
- يتوفر شحن دولي سريع عبر شبكات FedEx وUPS وDHL
- تغليف مقوى مضاد للكهرباء الساكنة وممتص للصدمات للنقل الآمن
تطبيقات المعدات المستهدفة والتشخيص
- مناسبة التطبيق: مثالي للمضخات الطاردة المركزية الصناعية، ومراوح HVAC، وسيور نقل المواد المؤتمتة، والغسالات التجارية، وآلات النجارة.
- مثال عملي: في إعداد مروحة العادم عالية التحمل، يمنع استخدام تعزيز عزم الدوران التلقائي للمحرك توقفه أثناء عمليات بدء التشغيل الباردة في الصباح تحت ضغط خلفي مرتفع.
- تشخيص الأعطال: كشف فوري عن الجهد الزائد، والجهد المنخفض، وفقدان طور الخرج، وارتفاع درجة حرارة المشتت الحراري، وحالات خطأ التأريض.
- سجل الأحداث: ذاكرة أعطال مدمجة تخزن آخر خمسة أحداث تعثر إلى جانب تردد التشغيل ومستويات التيار في لحظة الفشل الدقيقة.
مراجعة Global PLC Spare HUB
مراجعة Global PLC Spare HUB: يوفر محرك SV040IG5A-4 من شركة LS Electric كفاءة استثنائية من حيث التكلفة والأداء لتطبيقات التحكم في المحركات بقدرة 4.0 كيلوواط. يعمل حجمه المدمج بوزن 1.89 كجم على تبسيط عمليات التحديث في حاويات التحكم المزدحمة دون التضحية بأداء التبريد. يفضل مهندسو تكامل الأنظمة منصة iG5A نظرًا لاستجابتها القوية للمتجه بدون مستشعر واستقرار اتصال Modbus الموثوق به في ظل ظروف كهرومغناطيسية قاسية.
الأسئلة الشائعة
س: ما هي عوامل الاختيار التي يجب التأكد منها قبل تحديد هذا المحرك بقدرة 4.0 كيلوواط لاستبدال محرك حالي؟
ج: تأكد من أن تيار المحرك عند الحمل الكامل لا يتجاوز تيار الخرج المقدر للمحرك، وتأكد من أن مصدر الطاقة ثلاثي الطور 380-480 فولت، وتحقق مما إذا كان تطبيقك يتطلب مقاومات كبح ديناميكية للتباطؤ السريع.
س: كيف يعمل التحكم المتجه بدون مستشعر على تحسين الأداء مقارنة بالتحكم القياسي V/F في هذه الوحدة؟
ج: يحسب وضع المتجه بدون مستشعر موقع الدوار ديناميكيًا لتوفير عزم دوران بدء تشغيل أعلى عند الترددات المنخفضة، مما يوفر دقة أكبر في تثبيت السرعة تحت زيادة الأحمال الميكانيكية المفاجئة.
س: ما هي الخطوة الميدانية العملية التي يجب اتخاذها في حالة حدوث خطأ تسريب أرضي عند التشغيل الأولي؟
ج: افحص مقاومة عزل كابل المحرك باستخدام مقياس ميجا أوم، وتأكد من توصيل كابل التأريض مباشرة بطرف المحرك بدلاً من إطار الخزانة، وتحقق من توازن طور ملفات المحرك.
س: كيف تعمل دائرة الكبح الديناميكي الداخلية مع الأحمال ذات القصور الذاتي العالي؟
ج: يتميز المحرك بوجود مقطع كبح مدمج؛ حيث يؤدي توصيل مقاومة كبح خارجية عبر الأطراف المخصصة إلى امتصاص الطاقة المتجددة الناتجة أثناء التباطؤ السريع للمحرك.
س: ما هو الجدول الزمني للإرسال المتوقع عند تقديم طلب استبدال عاجل؟
ج: تُستكمل تجهيزات المستودعات للطلبات في غضون 24-48 ساعة، ويتم الشحن عالميًا عبر شركات البريد السريع الممتازة بما في ذلك FedEx وUPS وDHL.
