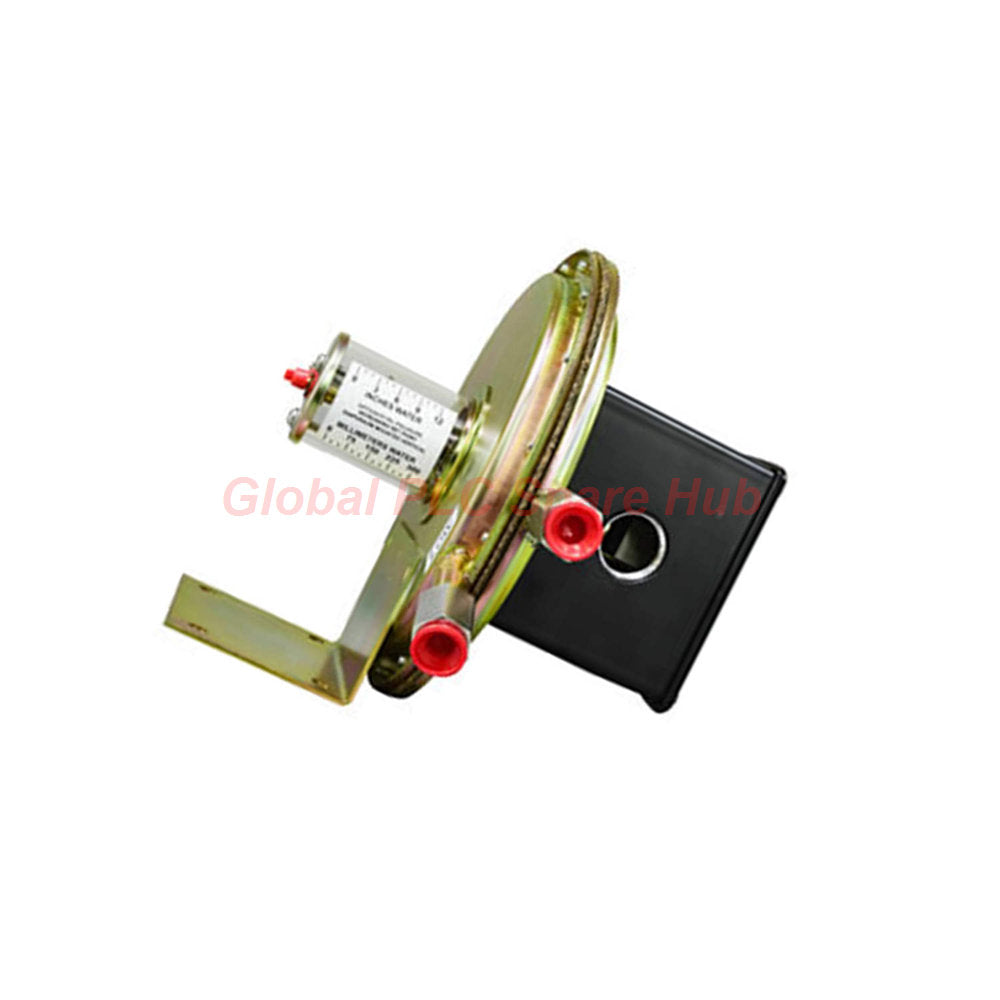

مفتاح ضغط تفاضلي منخفض من السلسلة 107 طراز SOR 107AL-N12-P1-F0A-X

نظرة ثاقبة من المركز العالمي لقطع غيار PLC

• يوفر SOR 107AL-N12-P1-F0A-X دقة رائدة في الصناعة لمراقبة الضغط التفاضلي المنخفض.
• يثق المهندسون في سلسلة 107 للكشف الحرج عن نطاق السحب في الأنظمة المعقدة.
• يضمن الغلاف المصنوع من الألومنيوم 6063-T5 متانة طويلة الأمد في الظروف الصناعية الصعبة.
• يوفر هذا المفتاح واجهة أمان موثوقة لإدارة الموقد عالية الأداء.
• يجمع بين الحساسية العالية والتصميم المتين لتحقيق أقصى وقت تشغيل.

نظرة عامة على المنتج

• SOR 107AL-N12-P1-F0A-X هو مفتاح ضغط تفاضلي منخفض 107 احترافي.
• يتميز بتعديل نقطة ضبط خارجية للمعايرة الميدانية المريحة.
• يسمح المقياس البصري المدمج بالتحقق الفوري من إعدادات الضغط.
• يحمي غلاف NEMA 4 المقاوم للعوامل الجوية المكونات الداخلية من دخول العوامل البيئية.
• يستخدم هذا الطراز عناصر سريعة الحركة عالية الجودة للتبديل الكهربائي الموثوق به.

المواصفات الفنية

• العلامة التجارية: SOR
• رقم الموديل: 107AL-N12-P1-F0A-X
• السلسلة: سلسلة 107
• نوع القياس: ضغط تفاضلي منخفض (نطاق سحب)
• مادة الغلاف: ألومنيوم 6063-T5 (مقاوم للعوامل الجوية NEMA 4)
• مادة منفذ الضغط: فولاذ مطلي مدلفن على البارد
• حجم الاتصال: 1/8 بوصة NPT(F) قياسي
• التوصيل الكهربائي: 3/4 بوصة NPT(F) مع أطراف لولبية
• دقة نقطة الضبط: دقة دقيقة للتحكم الدقيق
• قابلية التكرار: قابلية تكرار عالية لأداء أمان متسق
• نطاق درجة الحرارة: -40 إلى 150 درجة فهرنهايت (-40 إلى 65 درجة مئوية)
• أقصى ضغط للنظام: 10 رطل لكل بوصة مربعة (0.69 بار)
• حماية الفراغ: محمي حتى 30 بوصة زئبق
• شكل الاتصال: SPDT (قطب واحد مزدوج الرمي)
• الوزن الصافي: حوالي 2.3 كجم (5 أرطال)

التركيب والتوافق

• قم بتركيب 107AL-N12-P1-F0A-X عموديًا لضمان الأداء الأمثل للحاجز.
• اختر موقع تركيب خالٍ من الاهتزازات المفرطة أو الصدمات الميكانيكية.
• قم بتوصيل منافذ الضغط 1/8 بوصة NPT(F) باستخدام التركيبات الصناعية القياسية.
• تأكد من توافق المواد المبللة مثل Buna-N والنحاس مع غاز العملية الخاص بك.
• يعمل هذا المفتاح بسلاسة مع وحدات التحكم الشائعة في HVAC وإدارة الموقد.
• يدعم التكامل مع معظم أنظمة مراقبة PLC و DCS الصناعية.

إمكانات الصيانة والتشخيص

• يبسط المقياس البصري الخارجي عمليات تدقيق نقطة الضبط الروتينية وعمليات التفتيش.
• يسمح النطاق الميت الضيق بالتشخيص الدقيق لتقلبات الضغط.
• توفر الأطراف اللولبية سهولة الوصول لاختبار الاستمرارية الكهربائية أثناء الصيانة.
• يقلل التصميم الميكانيكي المتين من الحاجة إلى إعادة معايرة المستشعر المتكررة.
• افحص الأجزاء المبللة بشكل دوري إذا كان غاز العملية يحتوي على جسيمات.

سيناريوهات التطبيق النموذجية

• إدارة ضغوط سحب الفرن في وحدات التدفئة والغلايات الصناعية.
• مراقبة حالة مرشح الهواء في أنظمة تهوية HVAC التجارية الكبيرة.
• ضمان عتبات السلامة في تسلسلات إدارة الموقد الآلية.
• التحكم في خدمات الهواء منخفض الضغط أو الغاز غير المسبب للتآكل في المصانع.
• الكشف عن عوائق تدفق الهواء في أنظمة التحكم البيئي في الغرف النظيفة.

الاعتماد والخدمات اللوجستية

• الشهادات: عناصر تبديل معتمدة من UL و CSA.
• قائمة الحزمة: مفتاح ضغط SOR 107AL-N12-P1-F0A-X واحد.
• الضمان: يتضمن ضمان جودة لمدة 12 شهرًا.
• الشحن السريع: توصيل عالمي عبر FedEx أو UPS أو DHL.
• وقت التسليم: يتم الشحن في غضون 24 إلى 48 ساعة من تأكيد الطلب.

دليل الشراء

• تأكد من أن حجم منفذ 1/8 بوصة NPT(F) يتوافق مع متطلبات الأنابيب الموجودة لديك.
• استخدم 107AL-N12-P1-F0A-X خصيصًا للمناطق غير الخطرة المقاومة للعوامل الجوية.
• تأكد من أن درجة حرارة العملية لن تتجاوز حد 150 درجة فهرنهايت.
• تحقق من التوافق لجميع المواد المبللة بما في ذلك الأنابيب الأكريليكية والنايلون.

الأسئلة المتكررة

• السؤال: هل يمكنني تعديل نقطة الضبط دون إزالة الغطاء الكهربائي؟
• الجواب: نعم، يسمح التعديل الخارجي بالمعايرة دون فتح الغلاف.

• السؤال: هل تتطلب هذه الوحدة تزييتًا منتظمًا للأجزاء الداخلية؟
• الجواب: لا، تصميم الحركة السريعة الميكانيكي لا يحتاج إلى صيانة في ظل ظروف التشغيل العادية.

• السؤال: ماذا يحدث إذا تجاوز ضغط النظام 10 رطل لكل بوصة مربعة؟
• الجواب: قد تؤدي الضغوط التي تزيد عن 10 رطل لكل بوصة مربعة إلى إتلاف مجموعة الحاجز الحساسة.

• السؤال: كيف يفيد تصنيف NEMA 4 المنشآت الخارجية؟
• الجواب: يوفر حماية ضد المطر والثلج والغبار للاستخدام الموثوق به في الهواء الطلق.

• السؤال: هل المقياس البصري دقيق بما يكفي للمعايرة النهائية؟
• الجواب: المقياس ممتاز كمرجع، ولكن استخدم مقياس الضغط للضبط الدقيق.
