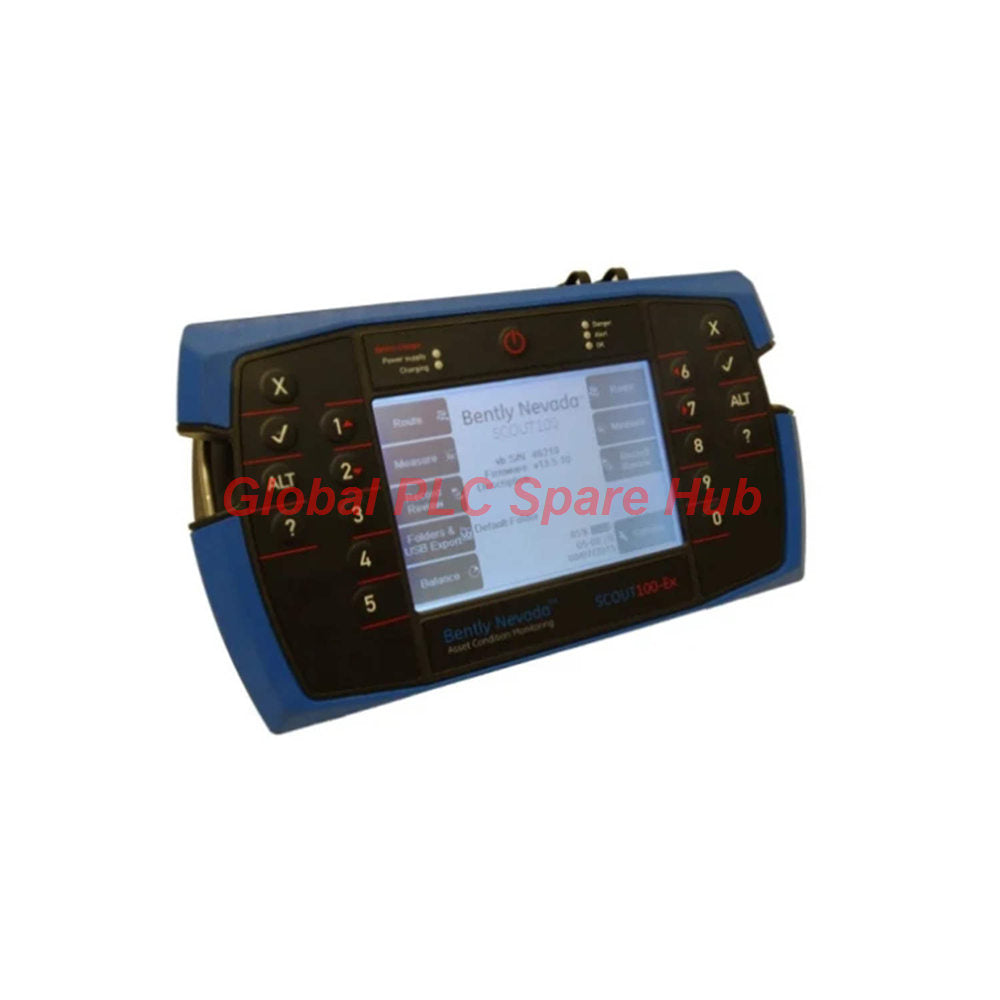

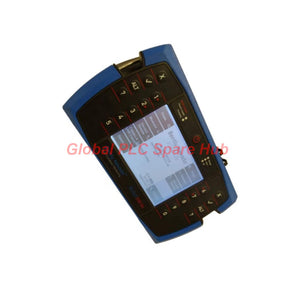

جامع بيانات الاهتزاز وموازن الحقل من بنتلي نيفادا طراز SCOUT140EX-05

رؤى حول مركز قطع الغيار العالمي لـ PLC

يمثل SCOUT140EX-05 قمة أجهزة التشخيص القابلة للنشر في الميدان. يوصي مهندسو Global PLC Spare HUB بهذه الوحدة للمتخصصين في المعدات الدوارة الذين يحتاجون إلى الامتثال لمعايير ATEX/IECEx في البيئات الخطرة. إنه يتفوق في تحديد توقيعات الأعطال المعقدة - مثل عيوب المحامل، وعدم المحاذاة، والرخاوة - قبل أن تؤدي إلى عطل كارثي. هذا الجهاز مثالي للحفاظ على البنية التحتية الحيوية بما في ذلك المضخات الطاردة المركزية، والمراوح الصناعية، والمحركات كبيرة الحجم، وعلب التروس التي تعمل بالتوربينات.

نظرة عامة على المنتج

يعمل Bently Nevada SCOUT140EX-05 كأداة محمولة شاملة لجمع بيانات الاهتزاز، وتحليل الإشارات، والموازنة الميدانية الديناميكية. تم تصميم هذا الجهاز للبيئات الصناعية القاسية، ويوفر اكتساب بيانات عالي السرعة بدقة 24 بت عبر أربع قنوات متزامنة. إنه يمكّن فرق الصيانة من تشخيص اتجاهات الصحة الميكانيكية وإجراء مهام الموازنة الدقيقة بأقل وقت توقف.

تفصيل التكوين

• SCOUT140EX-05: النموذج الأساسي
  • أ: موافقات الوكالة
    • 05: ATEX / IECEx / CSA (الفئة 1، المنطقة 2)
  • ب: خيارات FLEX
    • لا شيء: التكوين القياسي

المواصفات الفنية

• قنوات القياس: 4 قنوات، أخذ عينات متزامن.
• توافق المستشعر: مقياس التسارع، السرعة، الإزاحة، التيار، الجهد، و 4-20 مللي أمبير.
• المدى الديناميكي: > 95 ديسيبل نموذجي بدقة 400 سطر.
• مدى التردد: 25 هرتز إلى 80 كيلو هرتز (Fmax).
• دقة ADC: تحويل عالي الدقة 24 بت.
• الدقة الأساسية: ± 1٪ من القراءة لمستويات الاهتزاز القياسية.
• درجة حرارة التشغيل: -10 درجة مئوية إلى 50 درجة مئوية (14 درجة فهرنهايت إلى 122 درجة فهرنهايت).
• المتانة: تصنيف IP65؛ يتحمل السقوط من ارتفاع 1.2 متر (4 أقدام) وفقًا لمعيار MIL-STD-810F.
• تخزين البيانات: ذاكرة فلاش مزدوجة غير متطايرة سعة 1 جيجابايت مع انعكاس قاعدة البيانات.

التركيب والصيانة

• قم بتوصيل المستشعرات باستخدام منافذ الإدخال BNC (CH1) أو LEMO (CH2-CH4).
• استخدم ميزة الكشف عن المستشعر المدمجة للتحقق من حالة الاتصال.
• قم بإجراء تحديثات البرامج الثابتة بسهولة عبر أداة PROFLASH.
• حافظ على صحة البطارية باستخدام الشاحن الداخلي، الذي يتطلب 3 ساعات لشحن كامل.
• نظف غطاء الجهاز بقطعة قماش ناعمة ومبللة للحفاظ على ختم IP65.

التوافق والاتصال

• البرمجيات: تكامل سلس مع حزم برامج Ascent و System 1.
• تنسيقات التصدير: XML، UFF (تنسيق ملف عالمي) لتحليل النماذج.
• واجهة الكمبيوتر: اتصال USB و Ethernet عالي السرعة.
• دعم الأجهزة الطرفية: منفذ مضيف USB لنسخ احتياطي للبيانات على محرك أقراص فلاش خارجي.

الشهادة والضمان

• الامتثال: معتمد من ATEX و IECEx و CSA Class 1, Zone 2.
• الضمان: يشمل ضمان المصنع الشامل لمدة 12 شهرًا.

الشحن واللوجستيات

• المناولة: تغليف احترافي يضمن سلامة الجهاز أثناء النقل.
• المعالجة: عادة ما يتم إرسال الطلبات في غضون 24-48 ساعة.
• شركات النقل: شحن سريع عالمي عبر FedEx أو UPS أو DHL.

التطبيقات النموذجية

• يتفوق SCOUT140EX-05 في مراقبة:
  • المضخات والطاردات المركزية.
  • أنظمة التدفئة والتهوية وتكييف الهواء الصناعية ومراوح أبراج التبريد.
  • علب التروس والمحركات الحثية واسعة النطاق.
  • الأصول الحيوية للمصنع التي تعمل بالتوربينات.

الأسئلة الشائعة

• ما هي الفائدة الأساسية لـ SCOUT140EX-05 في الميدان؟
  يوفر اكتسابًا متزامنًا لأربع قنوات وموازنة متقدمة في الموقع في عبوة متينة ومقاومة للانفجار.
• هل يمكنني استخدام هذا الجهاز مع مجسات التقارب؟
  نعم، يدعم الجهاز نطاقات DC المقترنة (0-20 فولت، ±10 فولت) خصيصًا لمراقبة فجوات مجسات التقارب.
• كيف أختار بين إعدادات Fmax المختلفة؟
  استخدم إعدادات Fmax الأقل للمشكلات الهيكلية منخفضة التردد وإعدادات Fmax الأعلى (حتى 80 كيلو هرتز) للكشف عن عيوب المحامل.
• ما هي ميزة ADC بدقة 24 بت؟
  يوفر مدى ديناميكيًا عاليًا وأداءً فائقًا للإشارة إلى الضوضاء، مما يضمن التقاط الإشارات الصغيرة بدقة.
• هل الجهاز مناسب لمراقبة عمود الدوران عالي السرعة؟
  نعم، يتميز بتتبع متقدم للترتيب ومدى سرعة واسع (حتى 300,000 دورة في الدقيقة) مناسب لمعظم المعدات الدوارة عالية السرعة.

دليل الشراء

• حدد متطلباتك الخاصة بالمنطقة الخطرة لضمان أن شهادة SCOUT140EX-05 تلبي بروتوكولات السلامة في موقعك.
• قم بتقييم احتياجات الموازنة الحالية لديك؛ تدعم هذه الوحدة ما يصل إلى 4 مستشعرات ومستويين لمهام الموازنة المعقدة.
• ضع في اعتبارك نظامك البيئي للبرامج؛ تأكد من أن منشأتك تستخدم أو تنوي التكامل مع System 1 أو Ascent لتحقيق أقصى قدر من كفاءة التشخيص.
