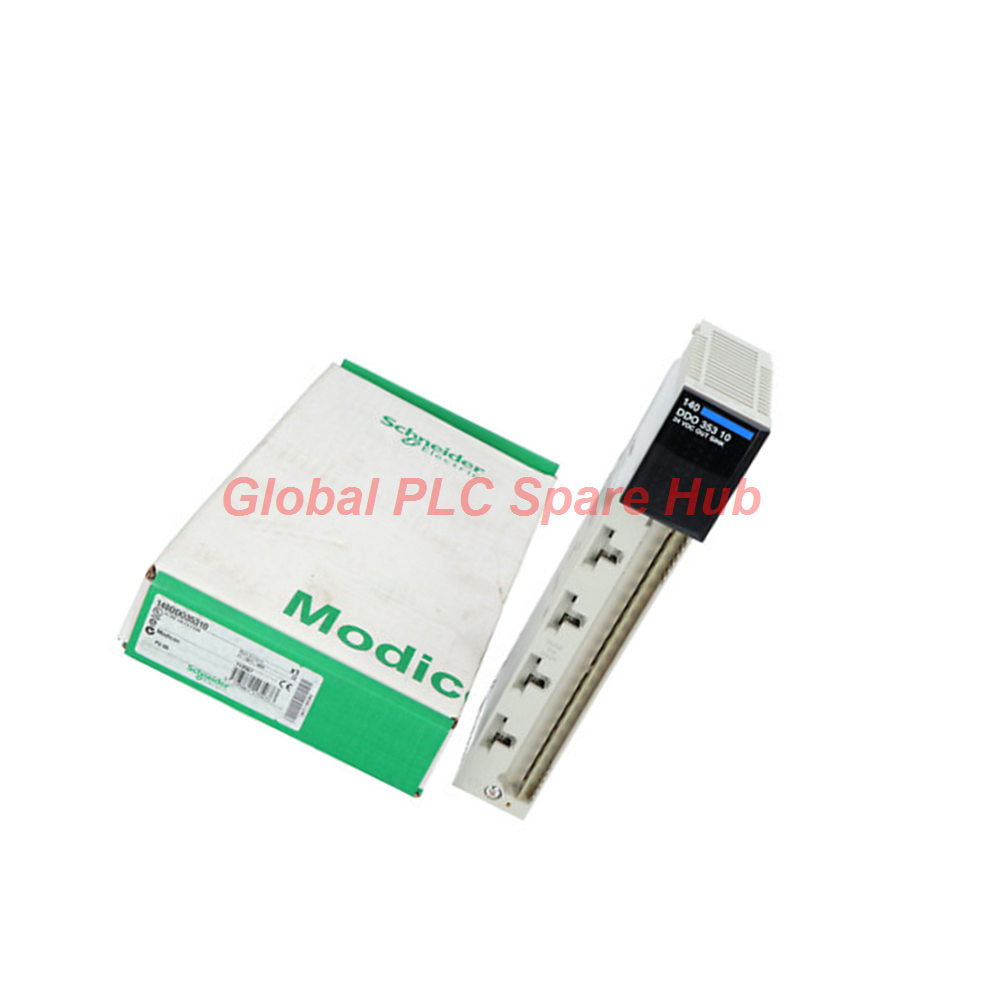

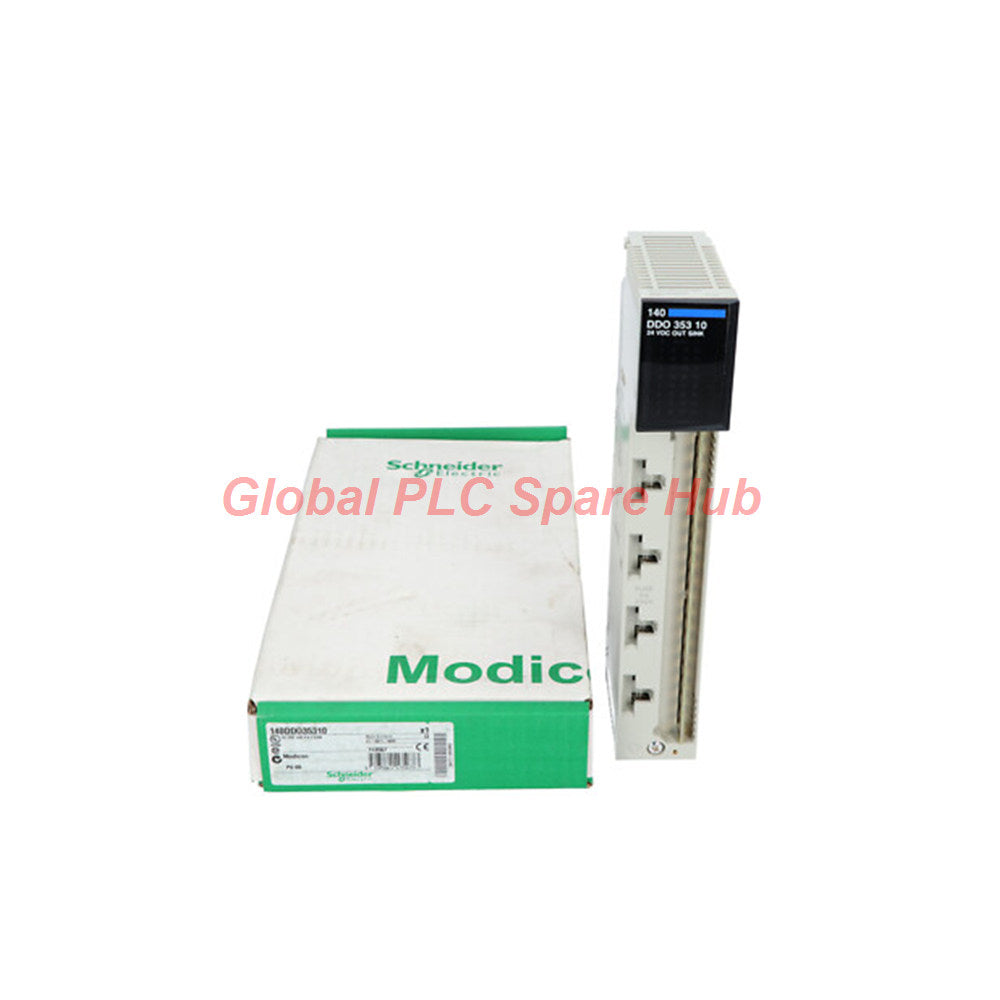

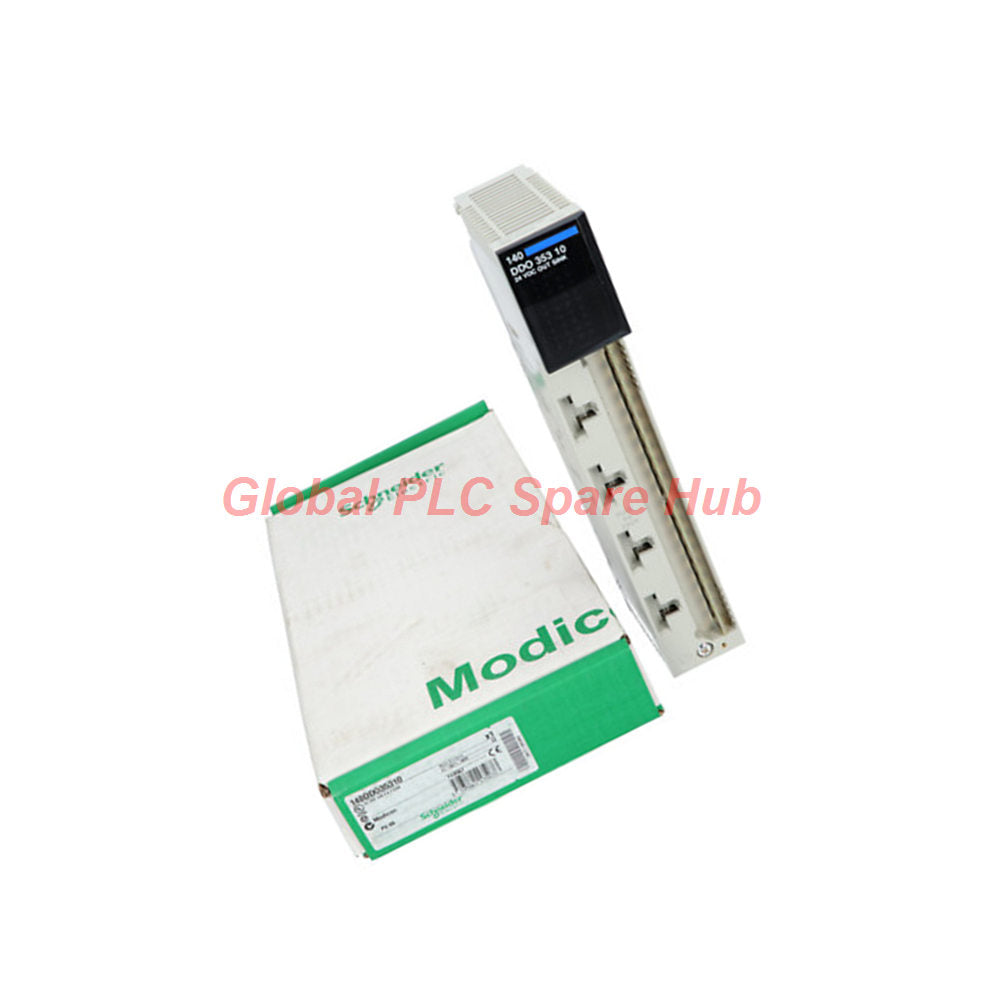

وحدة شنايدر إلكتريك 140DDO35310 موديكون كوانتوم 32 خرج متزامن تيار مستمر 24 فولت
Manufacturer: Schneider Electric
Product No.: 140DDO35310
Condition： متوفر بالمخزون
Product Type: وحدة الخرج المنفصل
Product Origin: DE
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة
توفر وحدة شنايدر إلكتريك 140DDO35310 تحكمًا رقميًا عالي الكثافة في الإخراج لعمليات الأتمتة الصناعية. كعنصر أساسي في منصة Modicon Quantum، تقوم هذه الوحدة بتوجيه أوامر التبديل الرقمية بشكل موثوق إلى مشغلات المجال. وهي تدعم العمليات المستمرة والمتطلبة عبر شبكات التحكم في العمليات.
الميزات الأساسية والهندسة المعمارية
- كثافة قناة عالية: تدمج 32 مخرجًا منفصلاً ضمن فتحة Modicon Quantum قياسية واحدة.
- عزل المجموعة: تنقسم القنوات إلى 4 مجموعات منفصلة من 8 نقاط لفصل الدوائر الكهربائية.
- منطق الغطس: تم تكوينها لعمليات المنطق السلبي (الغطس) باستخدام جهد إمداد مجال 24 فولت تيار مستمر.
- تشخيصات شاملة: تعرض مؤشرات LED حالات القناة في الوقت الفعلي ونشاط الناقل والأعطال الخارجية على الفور.
- حماية الدائرة: تحمي الصمامات الداخلية 5 أمبير كل مجموعة قنوات من حالات التيار الزائد.
المواصفات الفنية
| الفئة | تفاصيل المعلمة |
|---|---|
| الهوية | العلامة التجارية: شنايدر إلكتريك | الموديل: 140DDO35310 | السلسلة: Modicon Quantum |
| الأداء الكهربائي | تصنيف اسمي 24 فولت تيار مستمر (نطاق تشغيل 19.2 إلى 30 فولت تيار مستمر؛ نبضة بقاء قصوى 50 فولت). |
| حدود التيار والسقوط | أقصى تيار 16 أمبير لكل وحدة (4 أمبير لكل مجموعة)؛ انخفاض جهد <0.4 فولت عند حمل 0.5 أمبير. |
| الاستجابة والتوقيت | انتقالات سريعة للحالة في غضون <= 1 مللي ثانية لدورات التشغيل والإيقاف. |
| المرونة البيئية | يعمل من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)؛ يتحمل التخزين من -40 درجة مئوية إلى 85 درجة مئوية. |
| مناعة الضوضاء والتداخل | IEC 801-2 ESD (4 كيلو فولت تلامس، 8 كيلو فولت هواء)؛ IEC 801-3 مناعة مجال التردد اللاسلكي (10 فولت/متر). |
| مواصفات العزل | عزل ناقل تيار مستمر إلى قناة 1780 فولت rms؛ عزل تيار مستمر 500 فولت rms بين مجموعات الإخراج. |
| المواصفات الفيزيائية | شكل Quantum القياسي؛ الوزن الصافي 0.45 كجم (0.99 رطل)؛ استهلاك تيار الناقل 330 مللي أمبير. |
سيناريوهات التطبيق المستهدفة
- مرافق المياه ومعالجة مياه الصرف الصحي: تتحكم في صمامات الملف اللولبي ومضخات الجرعات ومشغلات حقن المواد الكيميائية بشكل نظيف.
- أنظمة توليد الطاقة: تدفع مرحلات التعشيق ومؤشرات الحالة في هياكل أتمتة موازنة المصنع.
- مصانع مناولة المواد: تشغل محولات الناقلات عالية السرعة، والتوقفات الهوائية، وملفات لولبية لبوابة الفرز.
- وحدات المعالجة الكيميائية: تنسق تسلسل الصمامات الدفعية في تركيبات الفئة 1 القسم 2 للمناطق الخطرة.
دليل التثبيت
- قم بإيقاف تشغيل رف اللوحة الخلفية قبل إدخال بطاقة 140DDO35310.
- ضع الوحدة بإحكام في فتحتها حتى يستقر آلية القفل العلوية بالكامل.
- قم بتوصيل طاقة المجال الخارجية بكتل الأطراف باستخدام كابلات المجال المحمية والمقدرة بشكل صحيح.
- تحقق من تصنيفات الصمامات (حد 3 أمبير لكل نقطة، 5 أمبير لكل مجموعة) قبل تشغيل النظام.
سهولة التشغيل والصيانة
- راقب مؤشر LED الأخضر النشط للتحقق من الاتصالات الصحيحة عبر ناقل اللوحة الخلفية.
- افحص مؤشر LED الأحمر للخطأ فورًا في حالة انخفاض طاقة المجال أو انفجار الصمامات.
- راقب مؤشرات LED الخضراء للقنوات الفردية للتحقق من أوامر المنطق دون استخدام عدادات رقمية.
- استبدل صمامات المجموعة المنفجرة بسرعة عبر دوائر الحماية الداخلية سهلة الوصول أثناء الصيانة الروتينية.
توافق النظام
- تتكامل مباشرة مع جميع لوحات Modicon Quantum الخلفية ورفوف وحدة المعالجة المركزية القياسية.
- تدعم التوافق الكامل للبرمجة مع منصات برامج EcoStruxure Control Expert (Unity Pro).
- تتطابق بدقة مع سجلات الذاكرة القياسية باستخدام مخططات عنونة الإخراج البسيطة ذات الكلمتين.
الامتثال والشهادات
- الامتثال لمعايير سلامة التحكم الصناعي UL 508 و CSA C22.2 رقم 142.
- شهادة FM الفئة 1 القسم 2 للعمليات في البيئات الخطرة.
- اعتمادات CE، RINA، GOST، C-tick، و RMRS البحرية والصناعية العالمية.
رؤية Global PLC Spare HUB
يقوم فريقنا الهندسي غالبًا بفحص المرتجعات الميدانية حيث يشتبه المهندسون في فشل كامل للوحدة في 140DDO35310. في الواقع، أكثر من 70% من هذه الحالات تتضمن صمامات مجموعة 5 أمبير بسيطة تنفجر بسبب ارتفاعات الجهد الاستقرائية. خلال مكالمة استكشاف أخطاء حديثة في مصنع لمعالجة الورق، أدت ترددات التبديل العالية على ملفات لولبية 24 فولت غير المكبوحة إلى انفجار صمامات المجموعة باستمرار. أدت إضافة صمامات ثنائية للتغذية الراجعة عبر أحمال المجال إلى استقرار النظام على الفور. تحقق دائمًا من حدود الحمل الاستقرائي الخارجية باستخدام الصيغة القياسية: الحث (H) = 0.5 / ((التيار)² × التردد).
التعبئة والتغليف والخدمات اللوجستية والضمان
- محتويات العبوة: وحدة إخراج Schneider Electric 140DDO35310 مختومة من المصنع مع التعبئة الواقية الأصلية.
- الخدمات اللوجستية العالمية: إرسال سريع في غضون 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL Express.
- ضمان: يشمل تغطية ضمان استبدال كاملة لمدة 12 شهرًا من تاريخ التسليم.
دليل الشراء ونصائح الاختيار
- التحقق المنطقي: تأكد من أن حمل المجال الخاص بك يحول الجهد السلبي. توجيه وحدات الغطس التيار إلى الأرض.
- حسابات التيار: يجب أن يظل إجمالي تيار المجال أقل من 16 أمبير لكل وحدة و 4 أمبير لكل مجموعة.
- أحمال التنغستن: تحقق من أن أحمال مصابيح الهالوجين أو التنغستن لا تتجاوز 12 واط عند 24 فولت تيار مستمر.
الأسئلة المتداولة
ماذا يشير فقدان طاقة المجال في هذه الوحدة؟
يضيء مؤشر LED الأحمر للخطأ في اللوحة الأمامية عندما تنخفض طاقة المجال عن قيم العتبة.
هل يمكنني استخدام أجهزة المجال المصدرية مع 140DDO35310؟
لا، تستخدم هذه البطاقة الأسلاك الغاطسة (المنطق السلبي). استخدم بطاقات مصدرية مثل 140DDO35300 لإعدادات المصدر.
كيف أتعامل مع الأحمال الاستقرائية العالية بأمان؟
احسب أقصى تردد للتبديل باستخدام صيغة الوحدة أو أضف صمامات قمع خارجية عبر الملفات المستمرة.
