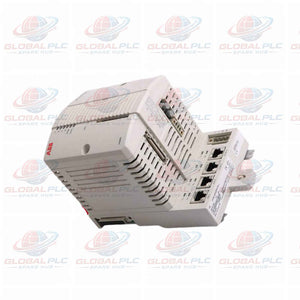

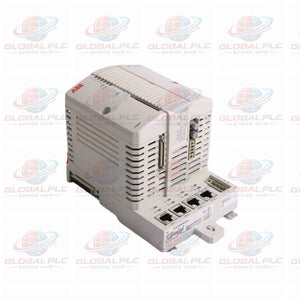

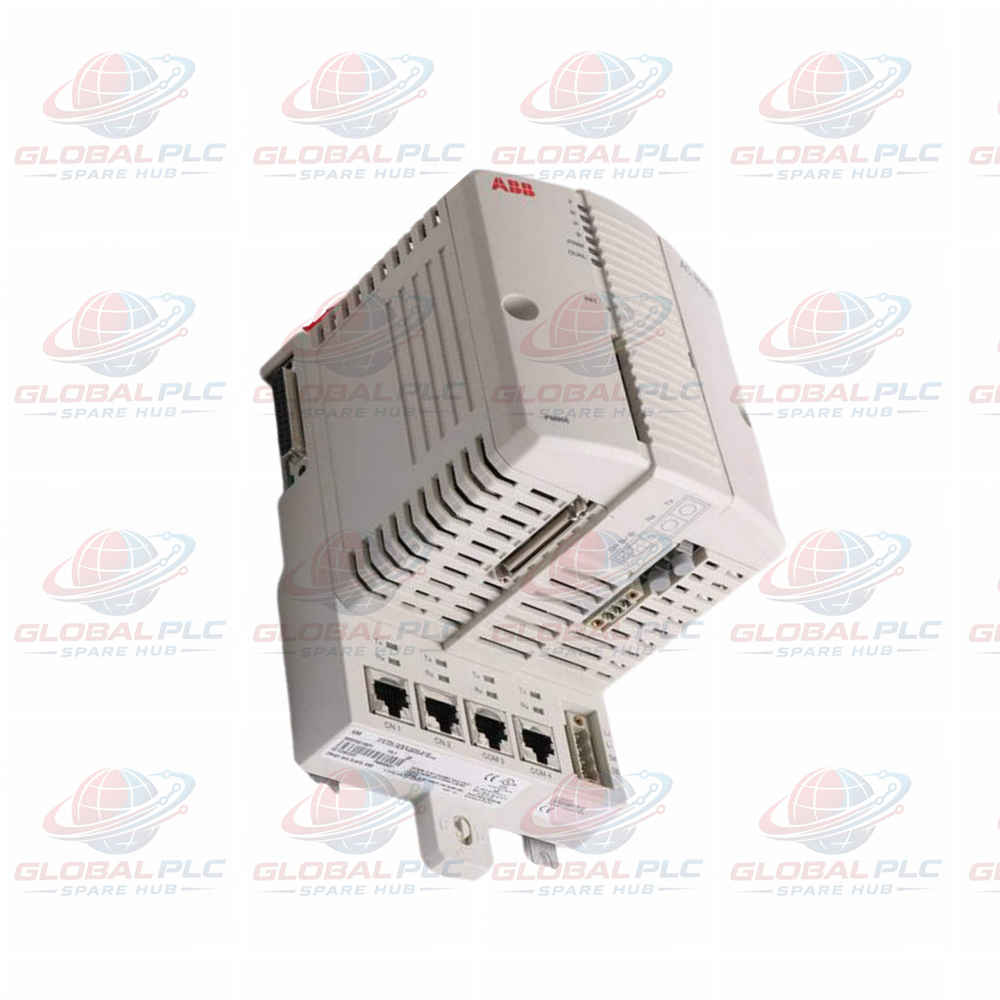

PM866AK01 3BSE076939R1 وحدة معالج ABB متوفرة بالمخزون

بنية المنتج ونظرة عامة

تُعد وحدة PM866AK01 (3BSE076939R1) بمثابة وحدة معالجة عالية الأداء لوحدات التحكم ABB AC 800M.

تتضمن هذه المجموعة معالجًا دقيقًا من نوع MPC866 يعمل بسرعة 133 ميجاهرتز وذاكرة وصول عشوائي (RAM) مدمجة بسعة 64 ميجابايت.

توفر الوحدة سرعات تنفيذ سريعة تبلغ 0.09 مللي ثانية لكل 1000 عملية منطقية.

توفر منافذ إيثرنت المزدوجة المتكررة شبكات قوية لإعدادات الأتمتة الصناعية الصعبة.

المواصفات الفنية

• النواة المعالجة والذاكرة
  • العلامة التجارية: ABB
  • طقم الموديل: PM866AK01 (3BSE076939R1)
  • السلسلة: AC 800M / System 800xA
  • نوع المعالج: MPC866 بتردد ساعة 133 ميجاهرتز
  • ذاكرة النظام: 64 ميجابايت RAM (51.389 ميجابايت متاحة لتطبيق المستخدم)
  • ذاكرة فلاش PROM: 4 ميجابايت مخصصة لتخزين البرامج الثابتة الداخلية
• واجهات الاتصال والإدخال/الإخراج
  • منافذ إيثرنت: منفذان RJ45 (10 ميجابت/ثانية، IEEE 802.3، بروتوكولات MMS/IAC)
  • واجهات تسلسلية: منفذ RS-232C واحد (COM3 مع تحكم المودم)، منفذ RS-232C معزول واحد (COM4 للأدوات)
  • توسيع ناقل CEX: يدعم ما يصل إلى 12 وحدة اتصال بحد أقصى للتيار 2.4 أمبير
  • سعة ناقل الوحدات (Modulebus): ما يصل إلى 96 وحدة إدخال/إخراج في إعداد وحدة معالجة مركزية واحدة
• التقييمات الكهربائية والبيئية
  • مدخل مصدر الطاقة: 24 فولت تيار مستمر (نطاق 19.2 إلى 30 فولت تيار مستمر)
  • تبديد الطاقة: 5.1 واط نموذجي (8.6 واط كحد أقصى)
  • درجة حرارة التشغيل: +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت)
  • الحماية البيئية: طلاء متوافق من نوع G3 (ISA 71.04) مع فئة حماية IP20
  • شهادات السلامة: CE، UL 61010-1، UL 60079-15 الفئة 1 المنطقة 2، ISA Secure

التثبيت الميداني والإعداد الميكانيكي

قم بتركيب اللوحة الأساسية TP830 باستخدام آلية السكة DIN للانزلاق والقفل.

تحتوي اللوحة الأساسية على ملصق عنوان MAC فريد للجهاز مُعيّن من المصنع.

قم بتوصيل وحدات الاتصال على ناقل CEX القياسي لتوسيع سعة الشبكة.

قم بتوصيل مصادر طاقة تيار مستمر 24 فولت متكررة للحفاظ على توفر النظام العالي.

توافق النظام والتطبيقات

يتم برمجة وحدة التحكم بسلاسة عبر برنامج System 800xA Control Builder.

يدعم ما يصل إلى 32 تطبيقًا و64 برنامجًا لكل تطبيق في نفس الوقت.

ينفذ المهندسون دورات تحكم سريعة تصل إلى 1 مللي ثانية لإدارة دقيقة للعمليات.

يتكامل مع مجموعات ناقل الوحدات الكهربائية والبصرية لتوسيع الإدخال/الإخراج S800 المرن.

قدرات التشخيص المتقدمة

تحافظ وحدة التحكم على قائمة انتظار داخلية للأحداث تخزن ما يصل إلى 3000 حدث لكل عميل OPC.

تعرض مصابيح LED في اللوحة الأمامية حالة تشغيل وحدة المعالجة المركزية الفورية وتنبيهات أخطاء النظام.

تقوم بمزامنة الساعات في الوقت الفعلي ضمن 1 مللي ثانية عبر وحدات التحكم من خلال بروتوكول CNCP.

يسجل الجهاز أخطاء الاتصال وتغيرات حالة مصدر الطاقة تلقائيًا.

رؤية Global PLC Spare HUB

أثناء ترقية نظام التحكم في التوربينات البخارية، تسببت اهتزازات العملية في حدوث انقطاعات متكررة في حزم الاتصال.

أدى نشر معالج PM866AK01 إلى حل مشكلة زمن انتقال البيانات بسرعة تنفيذ تبلغ 0.09 مللي ثانية.

وفرت منافذ الإيثرنت المزدوجة التكرار بالتبديل دون فقدان القياسات التشخيصية الحرجة لـ OPC.

منعت طبقة الطلاء المتوافقة G3 تآكل المسارات داخل حاويات المولدات الساحلية الرطبة.

إرشادات الاختيار والهندسة

اختر PM866AK01 عند تشغيل منطق معقد يتطلب دورات تنفيذ سريعة.

قم بتقييم حدود الذاكرة لضمان أن رمز التطبيق يتناسب مع حد ذاكرة الوصول العشوائي (RAM) المتاح البالغ 51.389 ميجابايت.

أضف قارنات بصرية لناقل BC810 أو BC820 عند تمديد حافلات CEX عبر الخزانات.

قائمة التعبئة والخدمات اللوجستية العالمية

محتوى العبوة: يتضمن وحدة معالجة PM866AK01 واحدة ولوحة أساسية TP830.

تغطية الضمان: ضمان استبدال كامل من المصنع لمدة 12 شهرًا.

سرعة الإرسال: يشحن خلال 24 إلى 48 ساعة من مخزون المستودع.

شركات الشحن السريع: تسليم عالمي عبر FedEx وUPS وDHL.

الأسئلة الشائعة

س1: كيف تحافظ وحدة التحكم على وقت النظام أثناء انقطاع التيار الكهربائي؟

ج1: تحافظ البطارية الليثيوم الداخلية 3.6 فولت على بيانات الساعة الحقيقية أثناء انقطاع مصدر الطاقة الرئيسي.

س2: هل يمكنني توصيل أدوات تهيئة غير معزولة مباشرة بـ COM3؟

ج2: استخدم COM4 لأدوات الهندسة لأنه يوفر عزلًا ضوئيًا لحماية المنافذ التسلسلية.

س3: ما هو الحد الأقصى لعدد وحدات الإدخال/الإخراج المدعومة لكل معالج واحد؟

ج3: تدير الوحدة الواحدة ما يصل إلى 96 وحدة إدخال/إخراج Modulebus عبر المجموعات الكهربائية والبصرية.

س4: ما هو البروتوكول الذي يدير الاتصال بين وحدة التحكم وخوادم OPC؟

ج4: تستخدم وحدة التحكم بروتوكول خدمة رسائل التصنيع (MMS) عبر شبكات إيثرنت المحولة.

س5: كيف يمكنني التحقق من الهوية الأصلية للجهاز اللوحة الأساسية لوحدة المعالجة المركزية؟

ج5: اقرأ عنوان MAC الخاص بالمصنع المطبوع مباشرة على ملصق اللوحة الأساسية TP830.
