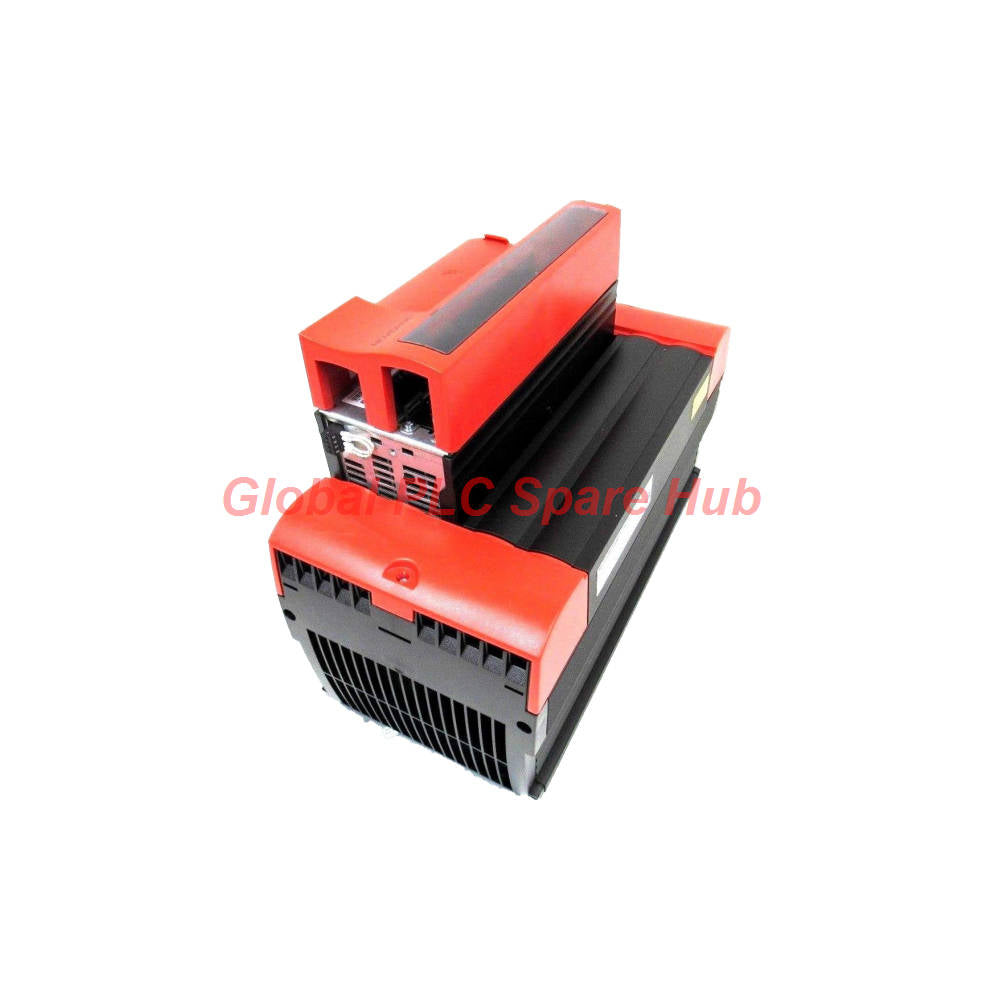

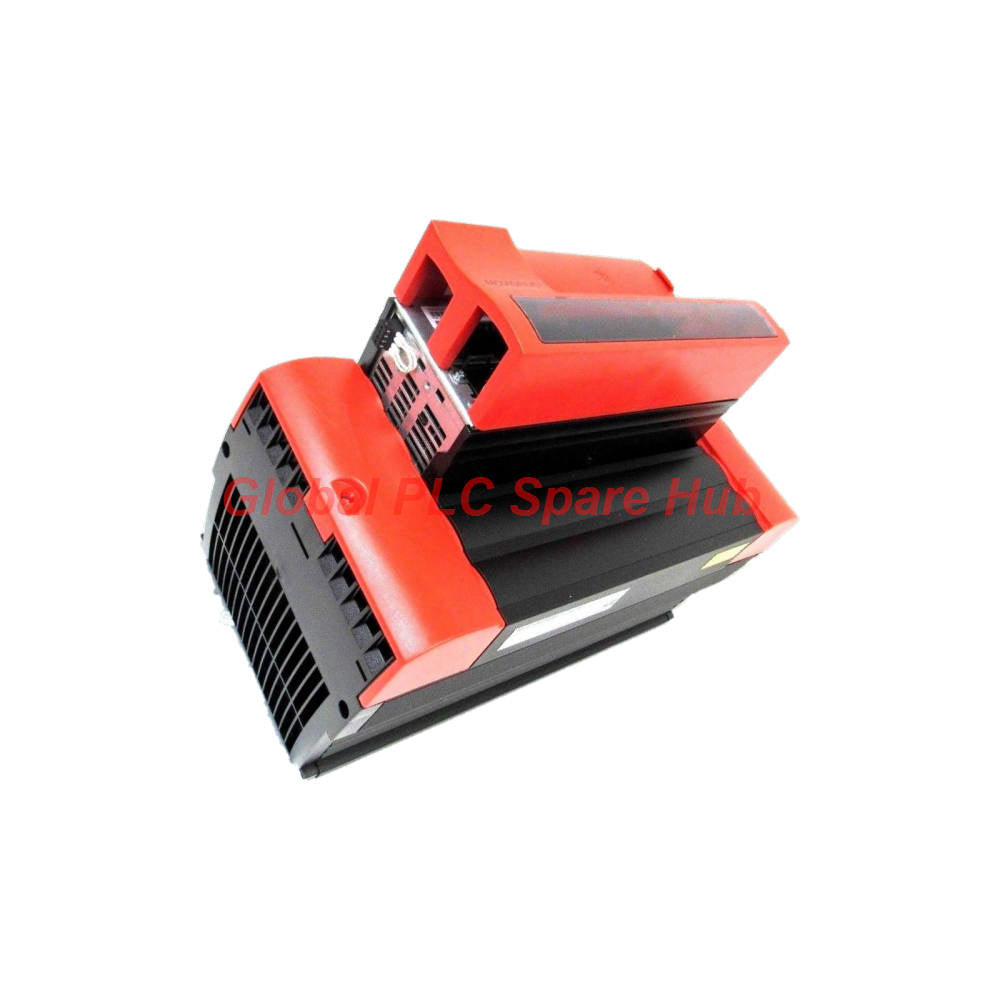

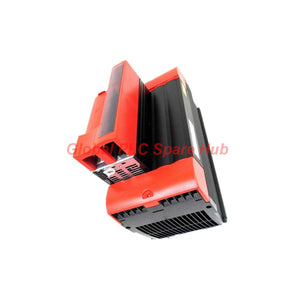

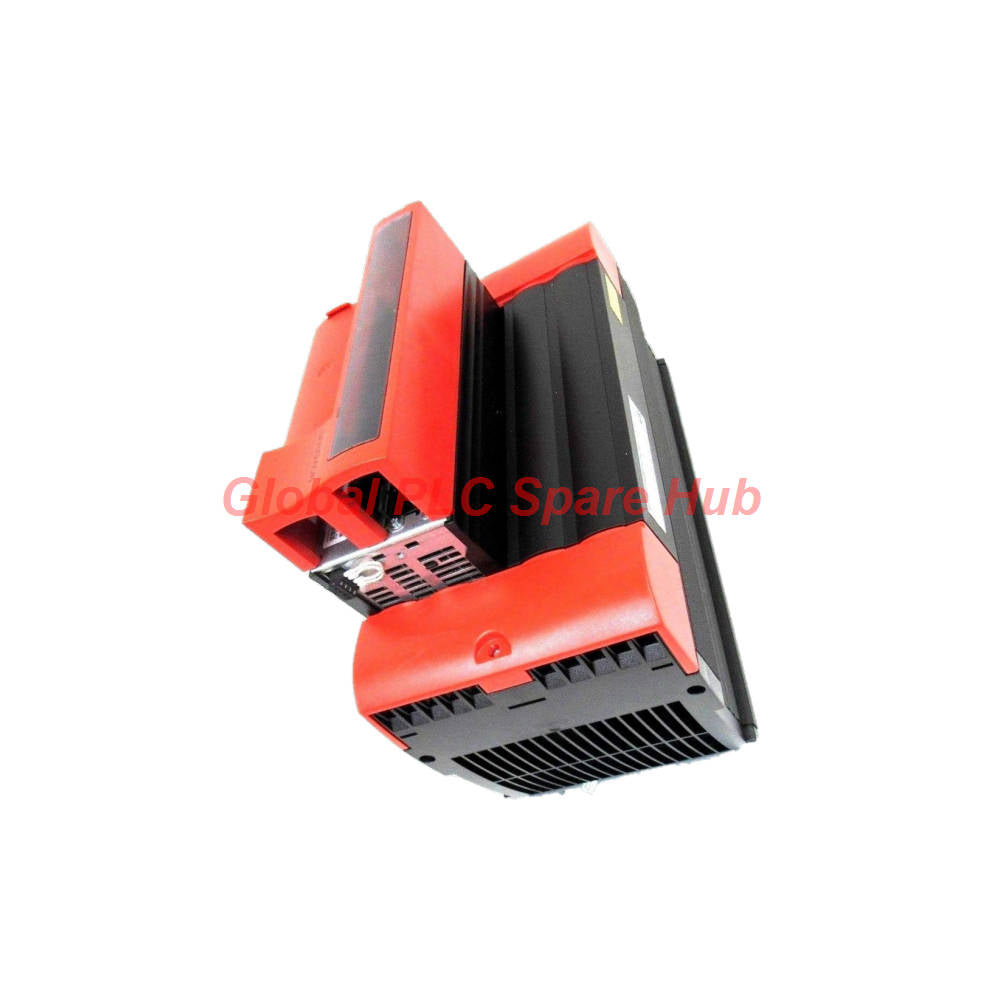

محول التردد المتغير MDX60A0220-503-4-00، عاكس SEW MOVIDRIVE

الهندسة المعمارية الأساسية للمحرك

يعد جهاز SEW-Eurodrive MDX60A0220-503-4-00 عاكساً للتيار المتردد (AC Inverter) عالي التحمل بقدرة 22 كيلو واط، وينتمي إلى سلسلة محركات MOVIDRIVE MDX60A النمطية المتطورة. صُمم هذا الجهاز لمهام الأتمتة الصناعية المعقدة، حيث يعالج مدخلاً ثلاثي الطور بجهد يتراوح بين 380 فولت إلى 460 فولت / 500 فولت تيار متردد (تيار دخل 41.4 أمبير) بتردد 50/60 هرتز، مما يوفر تيار خرج مقدراً مستمراً قدره 46 أمبير. ونظراً لتوليده 750 واط من الفقد الحراري عند التشغيل المقنن، تتطلب هذه الوحدة القوية تهوية منظمة للخزانة مدعومة بمعدل استهلاك هواء تبريد داخلي يبلغ 180 متر مكعب/ساعة (108 قدم مكعب/دقيقة).

يختار مهندسو التصميم وحدة التحكم MDX60A0220-503-4-00 لتطبيقات التحكم المتجهي ذات الحلقة المغلقة عالية الدقة، حيث تكون الاستجابة الديناميكية ودقة عزم الدوران أمراً بالغ الأهمية. يندمج هيكلها الصناعي المغلق بتصنيف IP20 بسلاسة في خزانات التحكم الكهربائية القياسية.

مواصفات فنية شاملة

• الشركة المصنعة: SEW-Eurodrive
• سلسلة المنتج: عائلة محركات التيار المتردد MOVIDRIVE MDX60A
• رقم القطعة / الطراز: MDX60A0220-503-4-00
• قدرة المحرك الاسمية: 22 كيلو واط (30 حصان)
• معايير طاقة الدخل: ثلاثي الطور، 380 فولت إلى 500 فولت تيار متردد (50/60 هرتز)، 41.4 أمبير مستمر
• تيار الخرج المقنن: 46 أمبير تيار متردد
• التبديد الحراري (Pn): فقد في الطاقة قدره 750 واط
• تدفق التهوية القسري: حجم هواء تبريد 180 متر مكعب/ساعة (108 قدم مكعب/دقيقة)
• فئة حماية الهيكل: تصنيف IP20 الصناعي القياسي للاستخدام الداخلي
• الوزن الصافي المادي: 15 كجم (33.07 رطل)

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، فإن إدارة حمل التبديد الحراري البالغ 750 واط لمحرك MDX60A0220-503-4-00 داخل خزانات اللوحات المغلقة تتطلب حسابات ديناميكية حرارية دقيقة. يوصي مهندسو الميدان بالحفاظ على فصل حراري صارم بين وحدات العاكس عالية الطاقة ورفوف منطق PLC الحساسة، مع التأكد من أن مراوح عادم اللوحة تطابق أو تتجاوز متطلبات تدفق الهواء البالغة 180 متر مكعب/ساعة لمنع حدوث إيقاف تشغيل بسبب أعطال حرارية مبكرة.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• رافعات التخزين المؤتمتة عالية السرعة: تنظم الرفع الرأسي السريع ومحاور السفر الأفقي مع تغذية راجعة دقيقة للموقع.
• خطوط معالجة الأنسجة المتزامنة: تتحكم في الشد والسرعة عبر بكرات معالجة الورق والأفلام متعددة المحركات.
• الخلاطات والمحرضات الصناعية الثقيلة: توفر خرج عزم دوران عالٍ ومستدام في ظل لزوجة دفعات متغيرة.
• خطوط نقل السيارات: تشغل أنظمة ناقل الحركة التي تتطلب ملفات تعريف تسارع وتباطؤ ديناميكية سريعة.
• مغذيات بثق الصلب المستمر: تحافظ على سرعات دوران ثابتة لولب التغذية مقابل أحمال مقاومة ميكانيكية ثقيلة.

قدرات التشخيص ومراقبة الأخطاء

يتميز MDX60A0220-503-4-00 بشاشة عرض حالة LED متعددة الخانات وسجلات أخطاء الناقل الميداني التي تتتبع حالات التشغيل وتحدد التشوهات:

• F-04 (عطل تقطيع المكابح): يكتشف حالات القصر الكهربائي أو الحمل الحراري الزائد على دوائر مقاومة الكبح الديناميكي الخارجية.
• F-06 (جهد زائد في رابط التيار المستمر): يحدد طفرات الجهد الزائدة على ناقل التيار المستمر الداخلي أثناء مناورات الكبح القوية.
• F-11 (درجة حرارة زائدة للمشتت الحراري): يراقب المستشعرات الحرارية الداخلية لمنع تلف أشباه الموصلات عند انسداد مسارات هواء التبريد.
• F-25 / F-34 (أخطاء المشفر / الاتصال): يحدد فقدان إشارة التغذية الراجعة من المشفرات المتصلة أو انقطاع الاتصال الميداني.

الخدمات اللوجستية السريعة وضمان لمدة 12 شهراً

• شروط الضمان: مدعوم بضمان استبدال كامل للأجهزة لمدة 12 شهراً يغطي عيوب التصنيع.
• معالجة الإرسال: معالجة سريعة للطلبات وشحن آمن في غضون 24 إلى 48 ساعة.
• شركات النقل العالمية: نقل عالمي موثوق يتم إدارته من خلال FedEx وUPS وDHL.

أسئلة شائعة احترافية (FAQ)

س1: هل يمكن لعاكس MDX60A0220-503-4-00 العمل بدون بطاقة تغذية راجعة مشفرة خارجية؟

ج1: بينما تدعم بنية MOVIDRIVE MDX60A أوضاع التحكم المتجهي بدون مستشعر، تتطلب تطبيقات التحديد الدقيق للموقع عادةً توصيل بطاقة مشفر SEW اختيارية (مثل DEH11B) في فتحة الخيارات.

س2: ما هي الاحتياطات الضرورية عند تركيب هذا المحرك بوزن 15 كجم داخل خزانة عمودية؟

ج2: نظراً لوزنه البالغ 15 كجم وخرج حراري قدره 750 واط، قم بتركيب MDX60A0220-503-4-00 بشكل آمن على لوحة خلفية معززة واترك ما لا يقل عن 20 سم من الخلوص الرأسي غير المعاق فوق وتحت الجهاز لاستيعاب تيار هواء التبريد القسري البالغ 180 متر مكعب/ساعة.

س3: كيف أتعامل مع الاستبدال أو التحديث عند الترقية من أجيال محركات SEW القديمة؟

ج3: تأكد من أن بطاقات خيارات الناقل الميداني (PROFIBUS أو DeviceNet أو EtherCAT) تتطابق مع بنية شبكة التحكم الحالية لديك، حيث يمكن نقل مجموعات المعلمات عبر برنامج SEW MOVITOOLS.

س4: ما هو تغيير المعلمة الذي يحل رحلات الجهد الزائد المتكررة لرابط التيار المستمر أثناء توقف الحمل السريع؟

ج4: قم بضبط وقت منحدر التباطؤ أو تأكد من توصيل مقاوم كبح SEW بحجم مناسب بالأطراف Term 8 (R+) وTerm 9 (R-) لامتصاص الطاقة التجديدية بأمان.

س5: ما هي إرشادات الشراء التي تضمن التوافق عند البحث عن وحدة MOVIDRIVE بديلة؟

ج5: تأكد دائماً من مطابقة فئة الجهد الدقيقة (503 لـ 380-500 فولت)، وتصنيف الكيلو واط (0220 لـ 22 كيلو واط)، ولاحقة إصدار البرنامج الموجودة على لوحة الاسم الحالية لديك مع مواصفات MDX60A0220-503-4-00.
