IS220PVIBH1AL حزمة مراقبة الاهتزازات من GE - نظام التحكم Mark VIe

نظرة عامة على المنتج

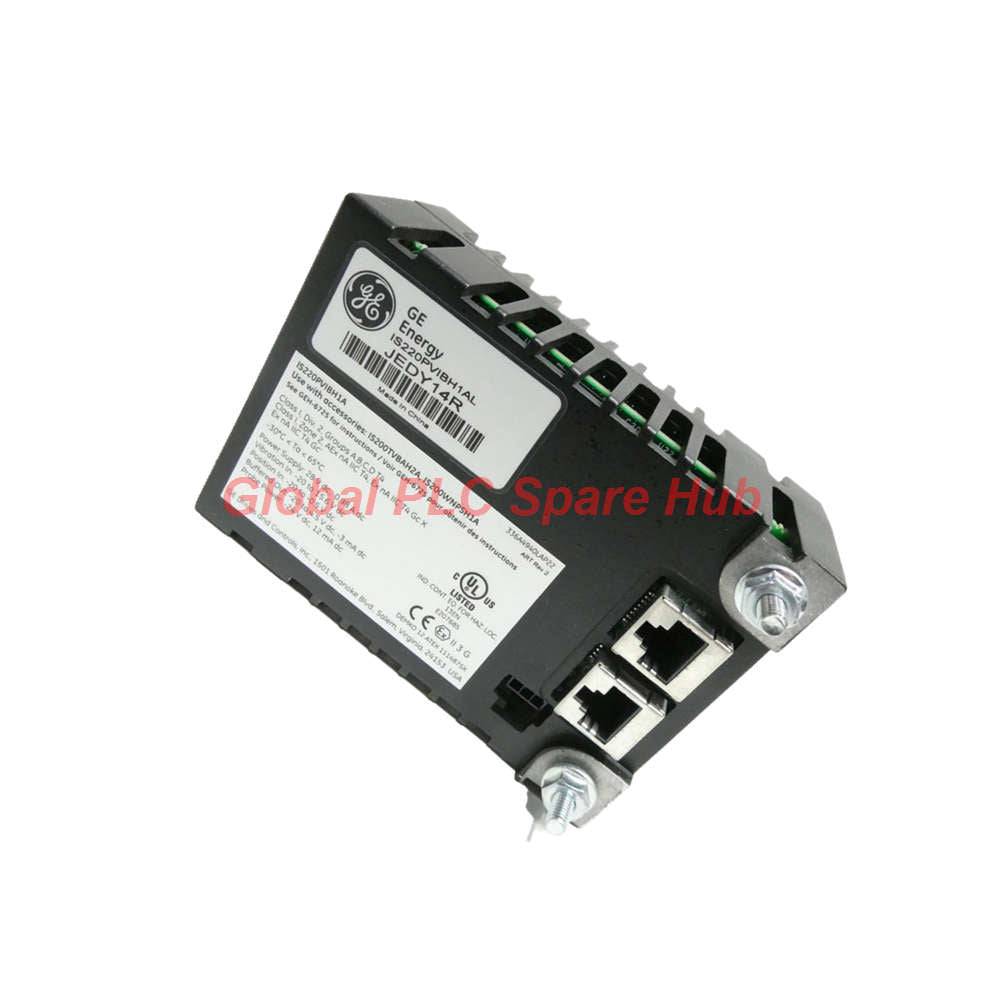

يُعد General Electric IS220PVIBH1AL وحدة I/O PVIB لمراقبة الاهتزاز عالية الأداء. ينتمي إلى سلسلة أنظمة التحكم المرموقة GE Mark VIe. توفر وحدة I/O الموزعة الذكية هذه واجهة كهربائية متقدمة. تقوم بتوصيل ما يصل إلى شبكتي إيثرنت متكررة بلوحة طرفية للاهتزاز TVBA. يعتمد المهندسون على IS220PVIBH1AL لحماية الآلات الحيوية ومراقبة حالتها. تدمج الوحدة لوحة معالج قوية ولوحة اكتساب مخصصة ولوحة فرعية لمعالجة الإشارة التناظرية. تعالج إشارات الزلازل الديناميكية والقرب بدقة فائقة. تقوم بتحويل بيانات المستشعر التناظرية إلى رقمية عند العقدة للقضاء على تدهور الإشارة عبر مسافات طويلة من الكابلات.

نظرة ثاقبة من Global PLC Spare HUB

من منظور هندسي، يمثل GE IS220PVIBH1AL قمة الموثوقية لحماية الأصول الصناعية. تقوم بنية Mark VIe بتحويل معالجة العمليات الحسابية المعقدة مباشرة إلى الحزمة الطرفية. يقلل هذا التصميم من العبء الحسابي على وحدات التحكم الرئيسية. يتضمن الجهاز مستشعر درجة حرارة داخلي ومؤقت "ووتش دوغ" لمنع التجمد. توفر محولات الإشارة الرقمية إلى التناظرية المدمجة تعديلات تلقائية لجهد الانحياز. يحافظ هذا التحسين على إشارات المستشعر متمركزة تمامًا ضمن نطاق محول الإشارة التناظرية إلى الرقمية. بالنسبة للأصول الحيوية للسلامة، تدعم الوحدة طبولوجيا التحكم Simplex أو Dual أو Triple Modular Redundant بسلاسة.

تطبيقات المعدات المثالية

يضمن GE IS220PVIBH1AL السلامة الهيكلية والتتبع المستمر للاهتزازات للمعدات الدوارة الثقيلة، بما في ذلك:

• توربينات الغاز الثقيلة من جنرال إلكتريك، بما في ذلك طرازات Frame 6 و 7 و 9
• توربينات البخار الصناعية واسعة النطاق المستخدمة في مرافق توليد الطاقة
• الضواغط الطاردة المركزية عالية السرعة والضواغط المحورية متعددة المراحل
• محركات الحث الكبيرة ذات الغلايات ومراوح أبراج التبريد عالية السعة
• مولدات الطاقة الكهرومائية ومضخات المياه على نطاق المرافق

المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك
• الموديل: IS220PVIBH1AL
• الموديل البديل: متوافق تمامًا مع IS220PVIBH1A
• السلسلة: نظام التحكم Mark VIe
• نوع الوحدة: حزمة I/O موزعة لمراقبة الاهتزاز PVIB
• سعة القناة: 13 قناة مستقلة لتتبع القرب والاهتزاز
• تحديد قناة المستشعر 1: القنوات من 1 إلى 3 تدعم Proximitors، ومقاييس التسارع ذات الإخراج المتكامل، ومقاييس السرعة، ومستشعرات الزلازل
• تحديد قناة المستشعر 2: القنوات من 4 إلى 8 تدعم Proximitors، ومقاييس السرعة، ومستشعرات الزلازل
• تحديد قناة المستشعر 3: القنوات من 9 إلى 12 تدعم حصريًا قياسات موضع Proximitor
• تحديد قناة المستشعر 4: القناة 13 تستوعب إما مستشعرًا من نوع القرب أو إشارة سرعة Keyphasor
• طاقة مسبار المحول: مصدر طاقة مخصص -24 VDC بحمل ثابت 12 مللي أمبير لكل قناة
• معدلات الإطارات: تدعم معدلات قابلة للتكوين 3.125، 6.25، 12.5، 25، 50، و 100 هرتز
• جهد الوضع المشترك: الحد الأدنى المطلوب 5 VDC
• نسبة رفض الوضع المشترك: -50 ديسيبل كخط أساس عند ترددات كهربائية 50/60 هرتز
• تكرار الشبكة: منفذي إيثرنت RJ45 مزدوجين مستقلين تمامًا 10/100Base-TX
• واجهة الجهاز: مدخل طاقة أمامي ثلاثي الأقطاب وموصل DC-37 قوي
• مؤشرات التشخيص: 4 مصابيح LED مرئية تشير إلى حالة الانتباه، الطاقة، الارتباط، والإرسال والاستقبال
• نطاق درجة حرارة التشغيل: تصنيف بيئي شديد من -30 إلى 65 درجة مئوية
• الأبعاد الفيزيائية: بصمة مدمجة بقياس 3.25 بوصة ارتفاعًا × 1.65 بوصة عرضًا × 4.78 بوصة عمقًا
• وزن الوحدة: 1.0 رطل وزن صافي
• توافق اللوحة الطرفية: يتصل مباشرة بلوحة IS200TVBA أو IS200TVBAH1A

دليل التركيب

• ثبت لوحة طرفية الاهتزاز المستهدفة TVBA داخل لوحة حاوية التحكم أولاً
• قم بمحاذاة موصل DC-37 ذو الدبابيس لحزمة IS220PVIBH1AL مع موصل اللوحة الطرفية المتوافق
• اضغط على حزمة الإدخال/الإخراج بقوة على اللوحة حتى تستقر الدبابيس بالكامل
• أحكم ربط المسامير الملولبة المجاورة لمنافذ الإيثرنت لتثبيت الحزمة ميكانيكيًا
• قم بتوصيل قابس الطاقة ثلاثي الأقطاب بالمنفذ الجانبي لتشغيل دائرة المعالج المحلية
• قم بتوصيل كابلات إيثرنت من الفئة 5e بمنافذ الاتصال RJ45 المخصصة
• وجه كابل الشبكة الأساسي إلى ENET1 للاتصال برف وحدة التحكم R الأساسية
• تأكد من أن اللوحة الفرعية لمصدر الطاقة N28 مثبتة بشكل صحيح في فتحتها بلوحة طرفية TVBA

راحة التشغيل والصيانة

• لا تتطلب تحديثات النظام أي تعديلات يدوية على الأجهزة لأن الحزمة تدعم إمكانيات إعادة التكوين التلقائي
• يكتشف النظام وحدة بديلة غير مهيأة ويقوم بتنزيل المعلمات المطابقة من وحدة التحكم تلقائيًا
• يمكن للمهندسين تتبع قيم وقت التشغيل والتحقق من ثوابت المعايرة مباشرة باستخدام برنامج تطبيق ToolboxST
• تُظهر مؤشرات حالة LED المحلية بيانات صحة الجهاز الفورية دون الحاجة لفتح برنامج التكوين
• تظل مسارات الشبكة المزدوجة نشطة بالكامل للسماح بتبديل كابلات الاتصال الساخن أثناء التشغيل النشط
• تراقب مستشعرات درجة الحرارة الداخلية مخاطر ارتفاع درجة الحرارة قبل أن يتلف الجهاز

مرجع التوافق

• يُعد IS220PVIBH1AL بديلاً وظيفيًا مباشرًا للإصدارات الوظيفية السابقة
• يتفاعل بشكل أصلي مع جميع وحدات التحكم Mark VIe التي تعمل بإصدارات البرامج الثابتة المتوافقة
• يتوافق الجهاز مع تخطيطات اللوحات الطرفية TVBA القياسية دون الحاجة إلى تعديل

تنفيذ الطلب والخدمات اللوجستية

• الضمان التجاري: يشمل سياسة ضمان جودة شاملة لمدة 12 شهرًا من تاريخ التسليم
• قائمة التعبئة: تحتوي على وحدة مراقبة اهتزاز IS220PVIBH1AL مختومة من المصنع وجواز سفر التوافق الفني الخاص بها
• الجدول الزمني للإرسال: يتم الشحن خلال 24 إلى 48 ساعة من تأكيد الطلب
• شركات الشحن العالمية: يتم التوزيع دوليًا عبر خدمات الشحن السريع ذات الأولوية بما في ذلك FedEx و UPS و DHL

دليل الاختيار الاستراتيجي

• طابق خطة المستشعرات الخاصة بك مع التخطيط الثابت لوحدة IS220PVIBH1AL لضمان التوافق
• تحقق مما إذا كنت بحاجة إلى دعم مقياس التسارع المتكامل لأن هذه الوظيفة تقتصر على القنوات من 1 إلى 3
• اختر هذه الحزمة عندما لا تتجاوز متطلبات سرعة الحلقة عتبة معدل الإطارات 100 هرتز
• تحقق من أن تخطيط لوحتك الطرفية الحالية يتطابق مع بصمة TVBA لضمان تركيب سهل

الأسئلة المتداولة

ماذا يحدث لتتبع الآلات إذا فشل كابل إيثرنت واحد أثناء التشغيل؟

تستخدم IS220PVIBH1AL منفذين نشطين لزيادة مرونة الشبكة. تقوم الوحدة بتحويل حركة البيانات إلى المسار السليم المتبقي على الفور. تسجل وحدة التحكم الرئيسية إنذار تشخيص الشبكة بينما تستمر حلقة حماية الجهاز دون انقطاع.

كيف تقلل ميزة إعادة التكوين التلقائي من وقت تعطل النظام؟

عند استبدال حزمة، تتعرف وحدة التحكم Mark VIe على توقيع الأجهزة الجديدة على الفور. تقوم وحدة التحكم بدفع ملفات التكوين والبرامج الثابتة الصحيحة إلى الوحدة تلقائيًا. تلغي هذه العملية الحاجة إلى الإعداد اليدوي عبر ToolboxST.

هل يمكنني توصيل مسبار قرب تيار دوامي قياسي بالقناة 13؟

نعم، القناة 13 مرنة للغاية. فهي تقبل مستشعرات القرب القياسية لقياس الموضع أو نبضات Keyphasor لتتبع زاوية الطور. يجب عليك تكوين نوع المستشعر الصحيح داخل بيئة برنامج ToolboxST.
