لوحة الإدخال/الإخراج التناظري IS200VAICH1DAA GE Mark VI | وحدة تحكم التوربينات الغازية

ملخص هندسي تقني

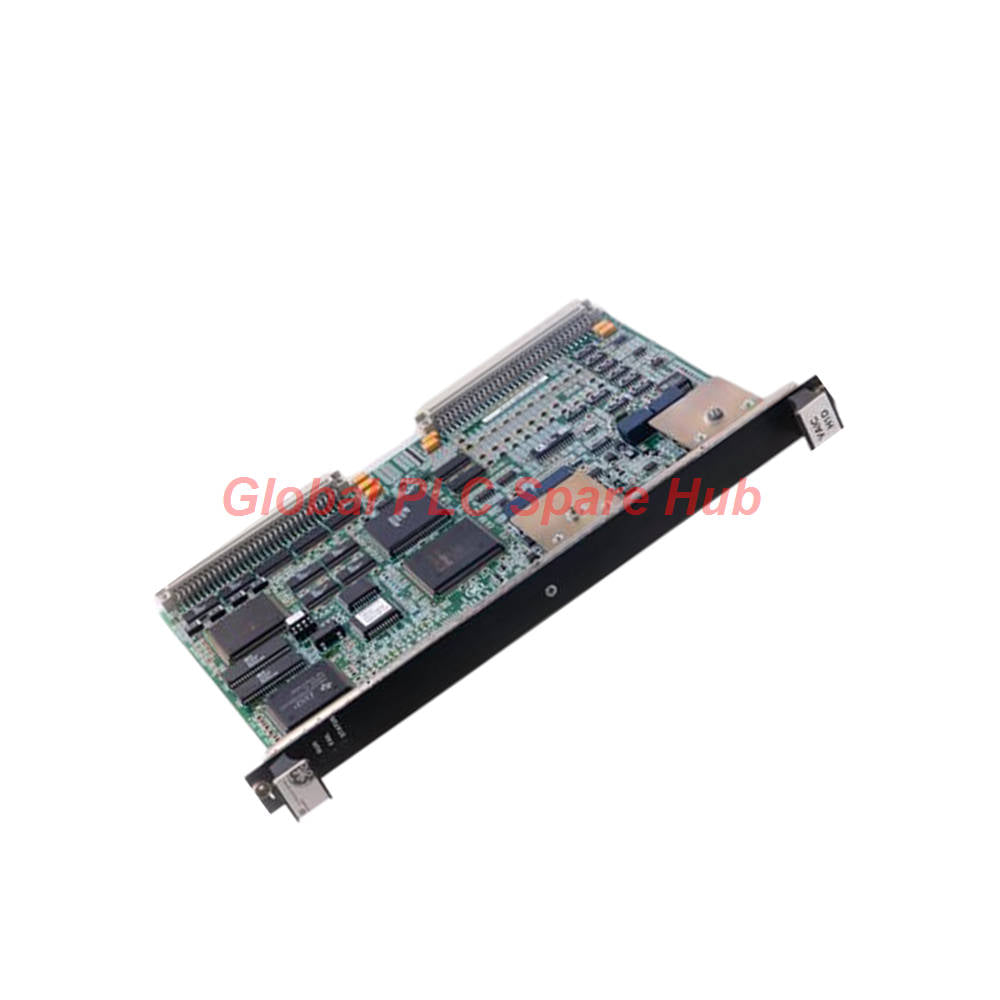

تعمل وحدة General Electric IS200VAICH1DAA كعقدة معالجة تناظرية عالية الكثافة ضمن نظام التحكم Mark VI Speedtronic.

ينشر المهندسون لوحة Versa Module Eurocard هذه لتهيئة وRقمنة وقيادة القياس عن بعد الحرج في الموقع بشكل أصيل.

يوفر التجميع مرونة في التكوين المزدوج، حيث يعمل بسلاسة في أوضاع Simplex المستقلة أو هياكل Triple Modular Redundant المتزامنة عبر التصويت.

من خلال ترجمة 20 مدخل تناظري تفاضلي وتشغيل 4 حلقات تحكم دقيقة، تحافظ الوحدة على التنفيذ الحتمي بشكل مستمر.

الهندسة الأساسية والمواصفات الفنية

• العلامة التجارية: جنرال إلكتريك (GE)
• الموديل: IS200VAICH1DAA
• السلسلة: Mark VI Speedtronic
• نوع المكون: لوحة إدخال/إخراج تناظرية (VAIC)
• سعة إشارة الإدخال: 20 قناة (موزعة على كتلتي طرفيتين، 10 حلقات لكل منهما)
• سعة إشارة الإخراج: 4 قنوات (موزعة على كتلتي طرفيتين، حلقتان لكل منهما)
• مدى التيار الأصلي: 4-20 مللي أمبير نطاق تشغيل قياسي (خيار تيار عالٍ يصل إلى 0-200 مللي أمبير)
• حد استهلاك الطاقة: أقل من 31 ميلي واط سحب تشغيل اسمي
• تصنيع الدوائر: تقنية تركيب السطح عالية الكثافة
• عامل الشكل: لوحة دوائر مطبوعة ذات فتحة واحدة قابلة للتركيب على رف VME قياسي
• سعة القيادة عالية المعاوقة: توفر جهد قيادة يصل إلى 18 فولت تيار مستمر عند حدود برغي الطرف
• أقصى مقاومة تحميل للحلقة: تتغلب على حدود معاوقة الحلقة حتى 800 أوم
• تسامح كابلات الموقع: يحافظ على تيارات 800 أوم المصنفة عبر 1000 قدم من سلك الموقع #18 AWG
• البرامج الثابتة المتخصصة المدمجة: منطق مدمج للكشف عن توقف ضاغط التوربينات الغازية
• طاقة محول الموقع: إمداد 24 فولت تيار مستمر موجه بخيارات مزاد ديود من اللوحة الخلفية
• مجموعة الواجهة المادية: تتميز بمنافذ إخراج JT1 و JS1 و JR1 المروحة للربط بين الرفوف المتعددة
• بنية مراجعة الأجهزة: تحديث هندسي وظيفي مزدوج مع طبقة مراجعة عمل فني واحدة

التشغيل البيني للمعدات المضيفة

تشغل GE IS200VAICH1DAA رفوف التحكم VME القياسية وتنشئ حلقات اتصال عالية السرعة مع:

• رفوف التحكم VME لنظام التحكم GE Mark VI (المواضع R و S و T)
• وحدات إنهاء TBAI القياسية
• تجميعات الطرف التناظري المتخصصة TBAIH1C
• كتل إنهاء STAI لتجميع الإشارات المحلية
• وحدات تحكم واجهة الاتصال الرئيسية لحافلة VME VCMI

التطبيقات المستهدفة في الميدان

• تجميعات القيادة الأوتوماتيكية للتوربينات الغازية المتقدمة وأنظمة توصيل الوقود المتعددة.
• إدارة مشغلات الضغط العالي الهيدروليكية لتوربينات البخار على نطاق المرافق.
• آليات التحكم في الميل والانعراج المتغيرة لتوربينات الرياح عالية السعة.
• خطط حماية الضاغط الصناعي الثقيل متعدد المحاور ضد الاندفاع.

هندسة تشخيص الشبكة وحمايتها

• مصفوفات التشخيص في اللوحة الأمامية: توفر مصابيح LED للحالة ذات الرؤية العالية صحة الأجهزة والتحقق من النظام في الوقت الفعلي.
• عزل التبديل التلقائي TMR: تعمل دوائر التصويت الخاصة على عزل اللوحة المعيبة في غضون 60 مللي ثانية دون تعطيل الحلقة.
• نظام التثبيت الميكانيكي: يتميز بوصلات مزلاج J3 و J4 على الهيكل السفلي لـ VME لمنع فصل الاهتزاز.
• العزل عالي الجهد: يفصل اضطرابات الحلقة التناظرية من جانب الحقل عن اللوحة الخلفية للتحكم الأساسية في VME.

رؤية مركز Global PLC Spare HUB

يمثل General Electric IS200VAICH1DAA قفزة كبيرة في مرونة التحكم في التوربينات مقارنة بالهياكل القديمة.

من خلال إضافة خوارزميات توربينات الرياح الأصلية جنبًا إلى جنب مع البرامج الثابتة التقليدية للبخار والغاز، فإنه يعتبر قطعة ترقية ممتازة.

يؤدي هامش القيادة 18 فولت تيار مستمر عند براغي الطرف إلى جعل هذه الوحدة موثوقة للغاية في مصانع المعالجة الكبيرة.

إنه يحل مشكلات الإشارات الشائعة في تشغيل الأسلاك الطويلة دون الحاجة إلى معززات حلقة خارجية.

بالنسبة لمسارات TMR الحرجة، يضمن تصويت الأجهزة عدم تسبب أعطال الإدخال/الإخراج ذات النقطة الواحدة في إغلاقات غير متوقعة.

اللوجستيات اللوجستية وشروط الضمان

• التعبئة القياسية: تخطيط شحن واقٍ مضاد للكهرباء الساكنة بمواصفات المعدات الأصلية.
• التوزيع السريع بالبريد السريع: لوجستيات الأولوية الدولية التي تديرها FedEx و UPS و DHL.
• المهلة الزمنية للمعالجة: إرسال مضمون في غضون 24 إلى 48 ساعة من مركزنا اللوجستي.
• تغطية ممتدة: مزودة بضمان تجاري شامل لمدة 12 شهرًا يغطي وظيفة المكون.

الأسئلة الشائعة حول الهندسة المتقدمة

كيف تتعامل هذه اللوحة مع توجيه بيانات الإدخال إلى وحدة التحكم الرئيسية ضمن إعداد رف VME قياسي؟

تحول اللوحة التيارات التناظرية الواردة من 4-20 مللي أمبير إلى قيم رقمية بسلاسة.

ثم تقوم بنقلها عبر اللوحة الخلفية VME إلى بطاقة VCMI الرئيسية لتوجيه المعالج.

ما هي إجراءات الاتصال المادي لمنع انقطاع الإشارة في منطقة الهيكل السفلي لـ VME؟

يجب عليك توصيل كابلات الحقل الخاصة بك من خلال موصلات المزلاج J3 و J4 الموجودة في الرف السفلي.

تأكد من أن المزلاجات الميكانيكية المتكاملة تستقر بإحكام في مكانها لمنع انجراف الاهتزاز.

هل يمكن للوحة واحدة تشغيل إعداد TMR جزئي، أم يتطلب النظام ثلاث وحدات منفصلة؟

يتطلب تشغيل TMR الحقيقي ثلاث لوحات منفصلة مثبتة في رفوف R و S و T.

يمكن لوحدة واحدة فقط العمل في تكوين Simplex، والذي يفتقر إلى تصويت الأجهزة على الأخطاء.

كيف تتصرف قنوات الإخراج التناظرية الأربع إذا فشلت لوحة واحدة أثناء تشغيل حلقة TMR المصوت عليها؟

تسقط دائرة التصويت الخاصة باللوحة المعيبة من حلقة الإخراج تلقائيًا وفورًا.

يسمح هذا للوحدتين المتبقيتين بموازنة الحمل والحفاظ على التيار الصحيح بسلاسة.

ما هي الخطوة الأولى التي يجب أن تتخذها الفرق الهندسية إذا انحرفت مصابيح LED التشخيصية العلوية عن أنماطها الطبيعية؟

قارن نمط عطل LED النشط مع دليل نظام GEH-6421 المجلد الثاني على الفور.

يساعد هذا في تحديد ما إذا كانت المشكلة ناتجة عن عطل داخلي في اللوحة أو فتحات حلقة حقل خارجية.

إرشادات الشراء

• التحقق من اختيار البرامج الثابتة: راجع دليل النظام الخاص بك لمطابقة البرامج الثابتة للكشف عن توقف الضاغط مع تكوين التوربينات الحالي الخاص بك.
• التحقق من كابلات الواجهة: تأكد من أن تخطيط الكابلات الخاص بك يتطابق مع تكوين JR1 و JS1 و JT1 المروحي إذا كنت تقوم بالترقية من تخطيطات أقدم.
• مطابقة لوحات الإنهاء: تأكد من أن لوحات التجميع الخاصة بك تستخدم خيارات أجهزة TBAI أو TBAIH1C أو STAI المتوافقة قبل البدء في النشر في الموقع.
