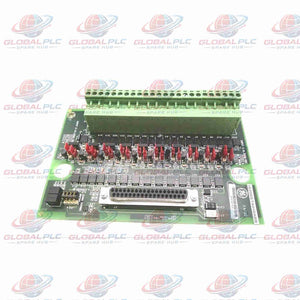

لوحة طرفية GE طراز IS200STAIH2ABA Mark VIe Simplex ذات دخل تناظري - طلب عرض سعر

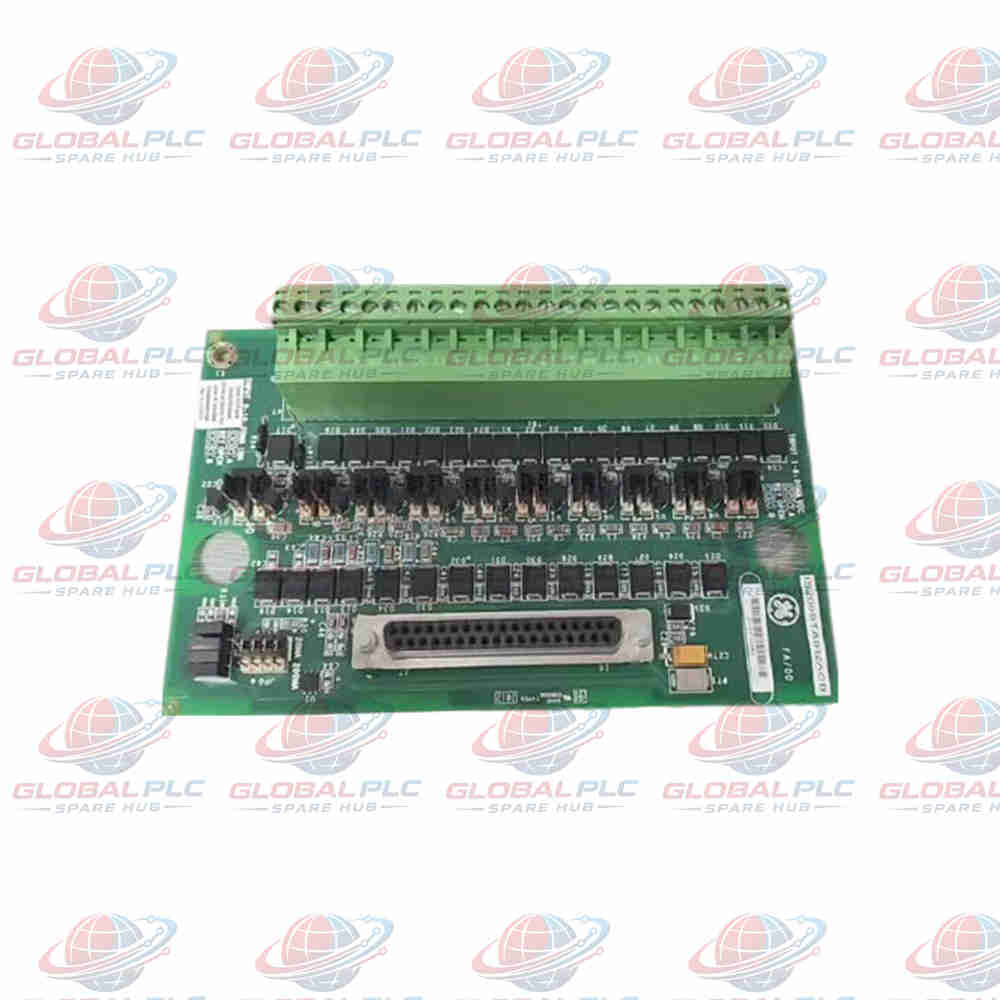

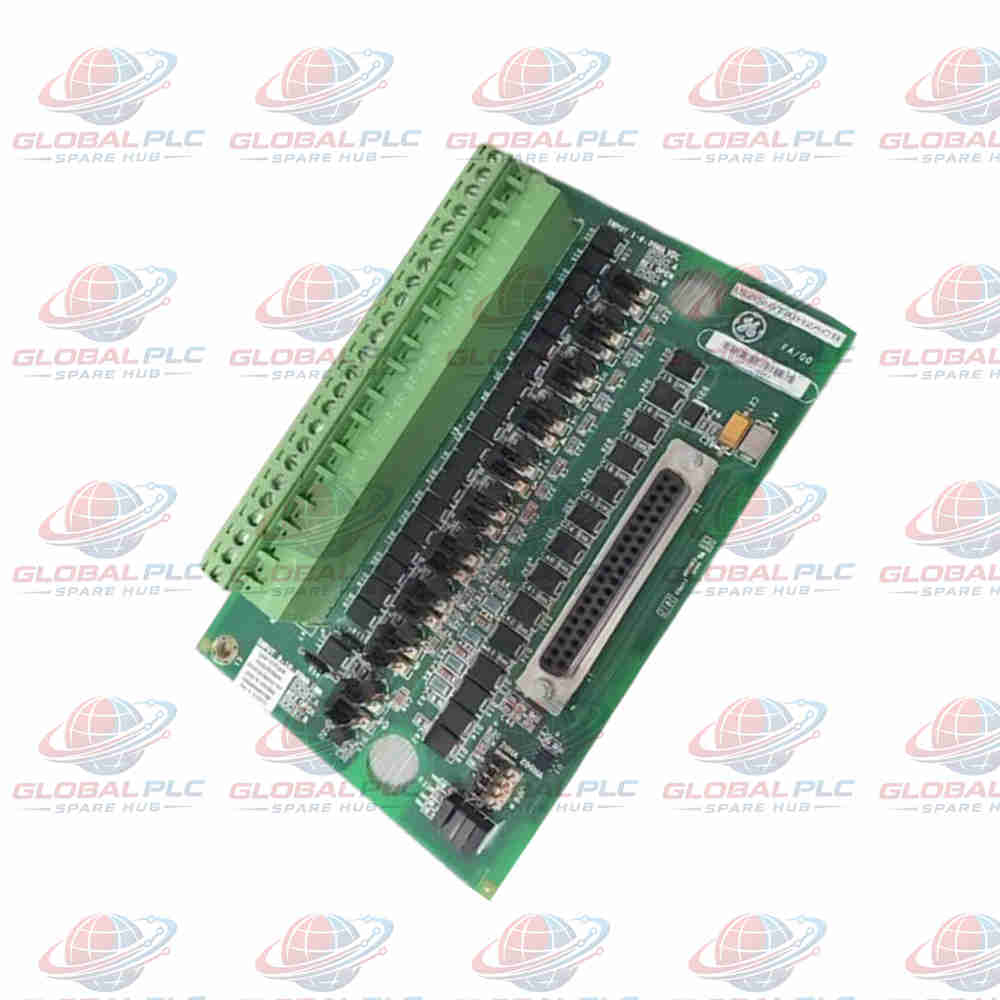

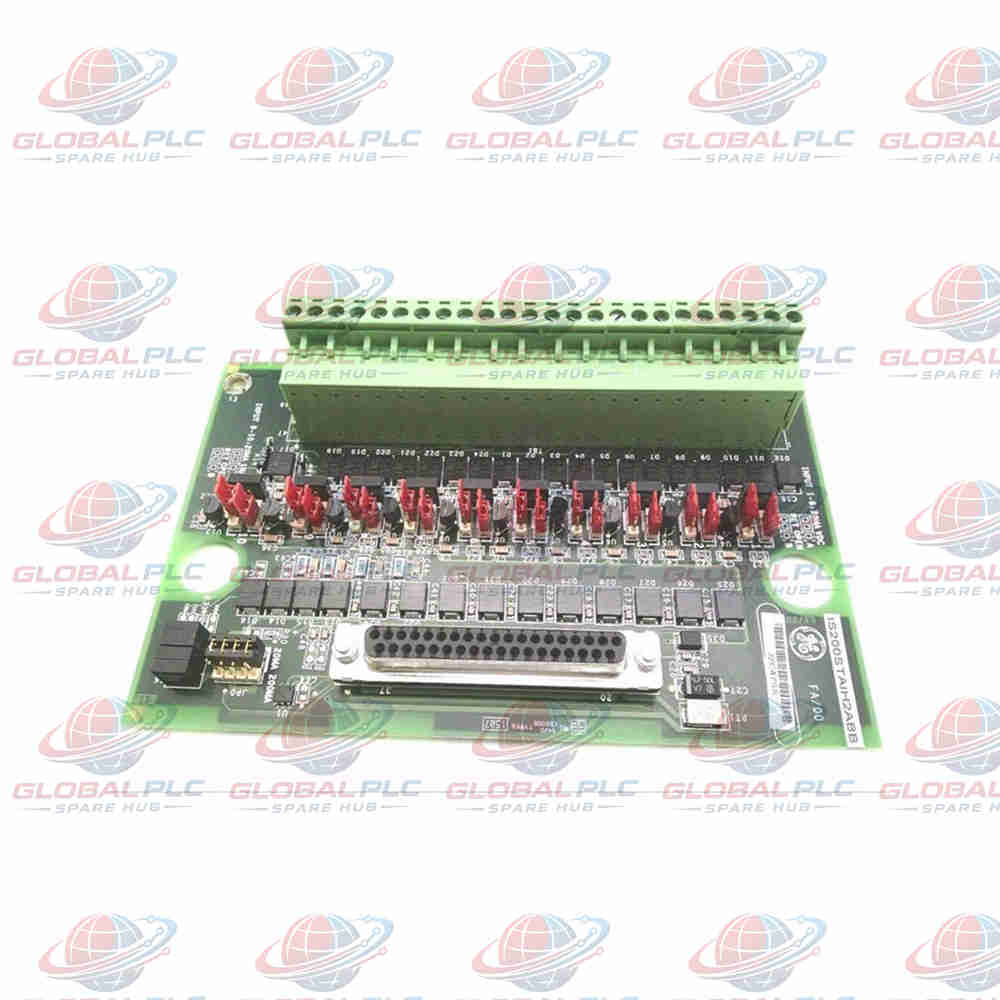

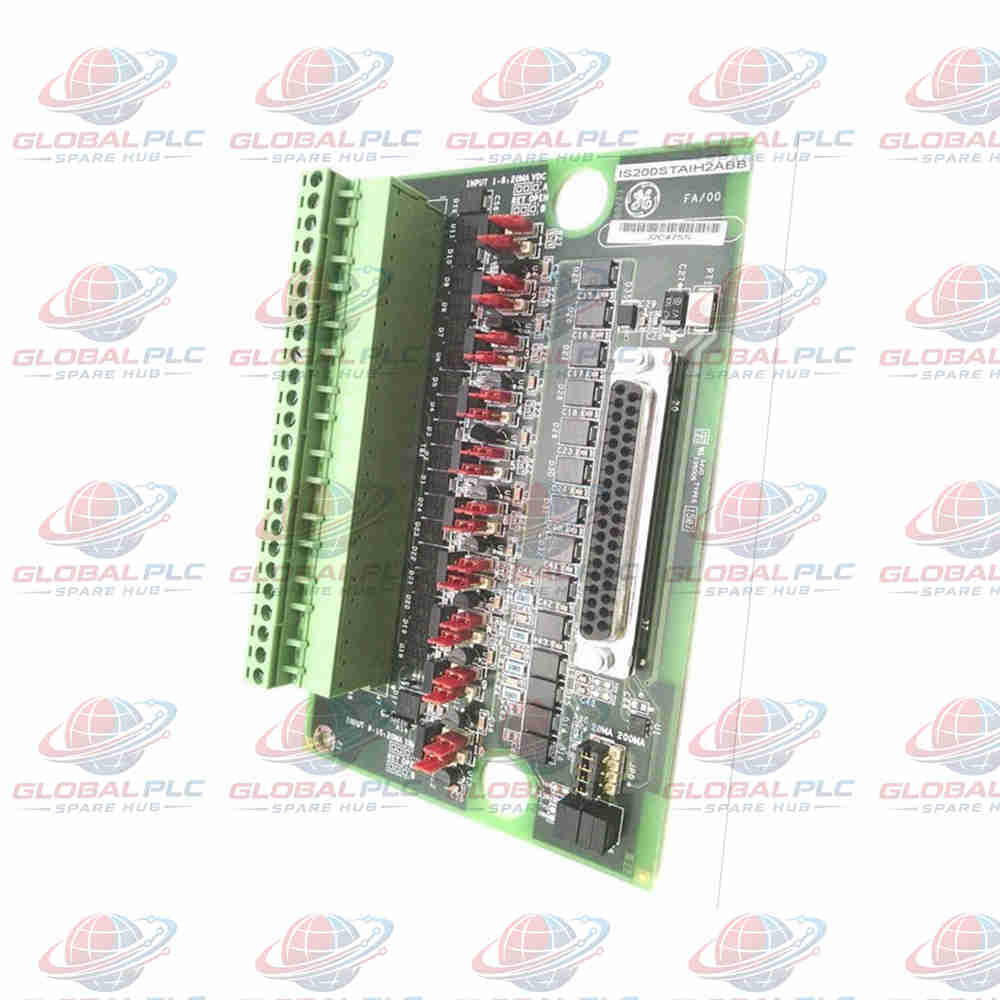

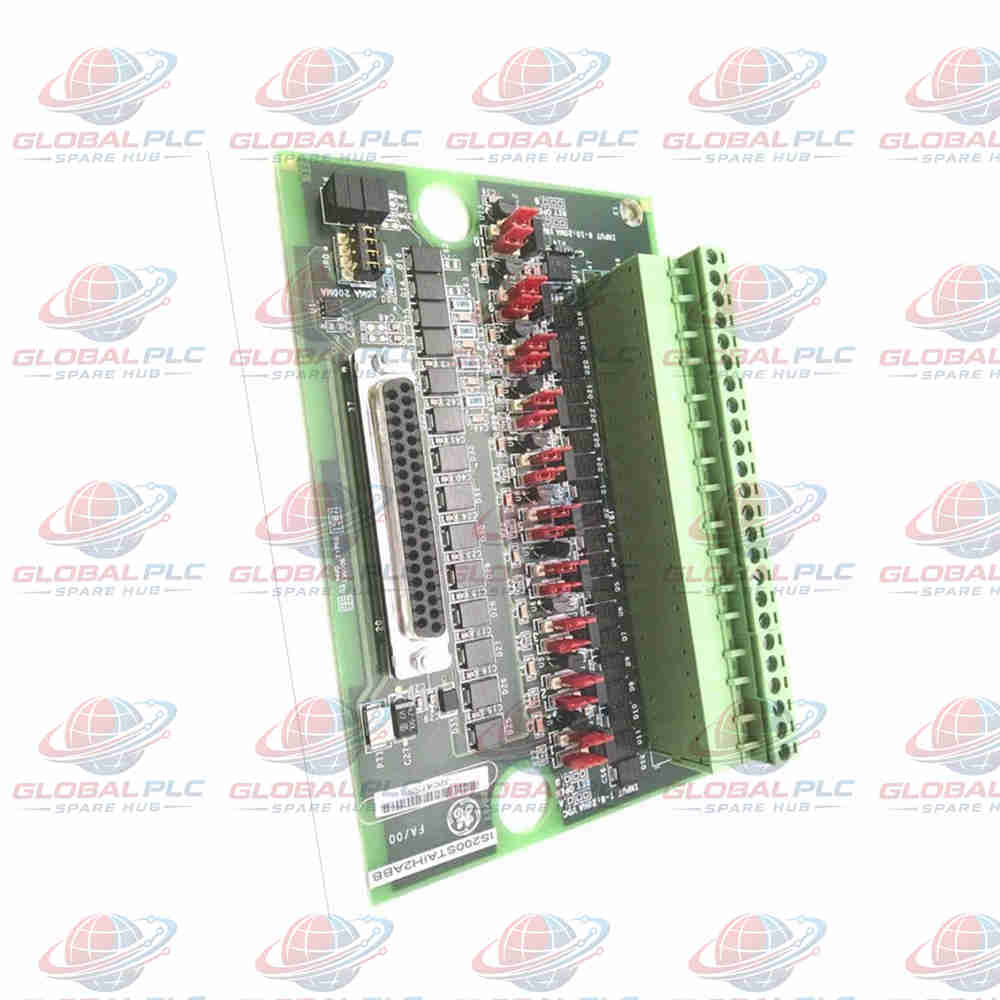

نظرة عامة على لوحة توصيل الإدخال التناظري البسيط General Electric Mark VIe Simplex IS200STAIH2ABA

تُعد لوحة IS200STAIH2ABA لوحة توصيل إدخال تناظري أحادية (STAI) عالية الكثافة، صممتها شركة General Electric لمنصة التحكم الموزع Mark VIe. تم تصميم هذه الوحدة المدمجة لربط مباشر مع حزمة الإدخال/الإخراج PAIC المتخصصة عبر موصل آمن من نوع D، وتدير 10 مدخلات تناظرية و 2 مخرجات تناظرية. محمية بطبقة واقية كيميائية موحدة، توفر معالجة قوية للإشارة لأجهزة الإرسال والمحولات الآلية الصناعية في هياكل الحلقة الواحدة.

مصفوفة المواصفات الفنية

العلامة التجارية / الشركة المصنعة	جنرال إلكتريك (GE Energy)
الموديل / رقم القطعة	IS200STAIH2ABA
سلسلة المنتج	Mark VIe
نوع لوحة الطرفية	مدخل تناظري أحادي (STAI)
سعة القنوات	10 مدخلات تناظرية / 2 مخرجات تناظرية (12 قناة إجمالاً)
أقصى مقاومة للرصاص	15 أوم
مصدر طاقة المرسل	24 فولت تيار مستمر
الأبعاد المادية	15.9 سم ارتفاع × 10.2 سم عرض
درجة حرارة التشغيل	-30 إلى +65 درجة مئوية
حماية PCB	تقنية التثبيت السطحي المغلفة بالتوافق
الضمان والتسليم	تغطية لمدة 12 شهرًا؛ الشحن عبر FedEx، UPS، DHL (24-48 ساعة)

تكوين الأجهزة وهندسة القفزات

• تهيئة إشارة الإدخال: تتيح القفزات J1A إلى J8A للمهندسين التبديل ديناميكيًا بين أوضاع الإدخال الحالية والجهد. تحدد القفزات J1B إلى J8B ما إذا كانت مسارات عودة الإدخال ترتبط مباشرة بالعموم أو تبقى مفتوحة، مع تعديلات التيار الثانوية التي تُدار عبر J9A/J9B و J10A/J10B.
• تكوين الإخراج: يتم تثبيت المخرج 1 بشكل دائم على شكل حلقة قياسية من 4-20 مللي أمبير، بينما يمكن إعادة تكوين المخرج 2 باستخدام القفزة J0 لدعم نطاق 4-20 مللي أمبير أو نطاق ممتد من 0-200 مللي أمبير.

إرشادات التركيب والأسلاك

• مرونة التركيب: يتم تثبيتها بأمان على قضبان DIN القياسية باستخدام حامل صفائح معدنية مدمج مع عازل بلاستيكي أو يتم تثبيتها مباشرة على لوحات خلفية خزانة التحكم عبر مجموعات صفائح معدنية مخصصة.
• معايير الكابلات: توصي الكابلات الميدانية الموصى بها باستخدام أسلاك مزدوجة مجدولة ومحمية من قياس #18 AWG، مع أطراف إنهاء الدرع المخصصة الموضوعة بجوار شرائط طرفية Euro-block لتقليل التقاط الضوضاء الكهرومغناطيسية.

التشخيص وتكامل النظام

• التعرف على الهوية المدمج: يتضمن شريحة ذاكرة للقراءة فقط ترميز الرقم التسلسلي للوحة، وفهرس الإصدار، وتخطيط الموصل. يستفسر متحكم I/O الخاص بـ Mark VIe عن شريحة الهوية هذه أثناء التشغيل؛ أي عدم تطابق يؤدي فورًا إلى خطأ في عدم توافق الأجهزة.
• تتبع صحة الحلقة: يتم تقييم حالة تيار الخرج عن طريق قياس انخفاض الجهد عبر مقاومة داخلية متسلسلة، مما يسمح لنظام التحكم بالإبلاغ عن الحلقات غير الصحية على الفور.

التطبيقات النموذجية والمعدات المتوافقة

• منصات التحكم في العمليات: تدير مدخلات أجهزة الإرسال متعددة المتغيرات وحلقات التغذية الراجعة لصمام التحكم في بيئات التصنيع الصناعية.
• توربينات توليد الطاقة: تتعامل مع جمع إشارة المستشعر التناظري لأنظمة السوائل المساعدة ضمن هياكل مصنع GE Mark VIe.
• الأجهزة المتوافقة: تتصل بسلاسة مع حزم I/O من نوع PAIC وعقد معالج التحكم الموزع من GE Energy.

الأسئلة الشائعة

سؤال: هل يمكن نشر لوحة المحطة IS200STAIH2ABA في أنظمة السلامة ثلاثية التكرار المعيارية (TMR)؟

إجابة: لا، لأنها تعتمد على تكوين اتصال بكابل واحد، وهي مصممة بدقة لحلقات التحكم الأحادية وليس للهياكل TMR.

سؤال: ما الغرض من كتل القفزات المدمجة في وحدة المحطة هذه؟

إجابة: تسمح القفزات للفنيين بتكوين أنواع إشارة الإدخال (تيار مقابل جهد)، وإدارة تأريض مسار العودة، وتغيير نطاقات تيار الخرج.

سؤال: كيف يتحقق نظام التحكم من تثبيت لوحة المحطة الصحيحة؟

إجابة: يستفسر متحكم الإدخال/الإخراج عن شريحة هوية للقراءة فقط مدمجة تقوم بإرسال الرقم التسلسلي للوحة ونوعها وبيانات موضع الموصل تلقائيًا.

سؤال: ما هي الممارسات الموصى بها للأسلاك المادية لربط أجهزة الإرسال الميدانية بهذه اللوحة؟

إجابة: يجب على المهندسين استخدام كابلات مزدوجة مجدولة ومحمية من قياس #18 AWG وتأمين دروع الكابلات في أطراف التأريض المخصصة بالقرب من كتل Euro-blocks.

سؤال: ما هي شروط الشحن والحماية المتضمنة في شراء OEM لـ IS200STAIH2ABA؟

إجابة: تُشحن الطلبات في غضون 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL، وكل وحدة مدعومة بضمان تشغيل شامل لمدة 12 شهرًا.

رؤية Global PLC Spare HUB وخبرتها الميدانية

عند تشغيل IS200STAIH2ABA في البيئات الصناعية عالية الاهتزاز، غالبًا ما يواجه مهندسو الميدان قراءات تناظرية غير منتظمة إذا لم تتطابق إعدادات القفزات مع تكوين حلقة الإرسال الفيزيائية. توصي Global PLC Spare HUB بالتحقق من أن جميع كتل القفزات (J1A-J10B) مثبتة بإحكام ومراجعتها مقابل أوراق الحلقة الخاصة بك قبل تطبيق طاقة 24 فولت تيار مستمر. قم دائمًا بفحص اتصال واجهة D-type بحزمة PAIC لمنع مهلة الاتصال أثناء بدء تشغيل النظام.
