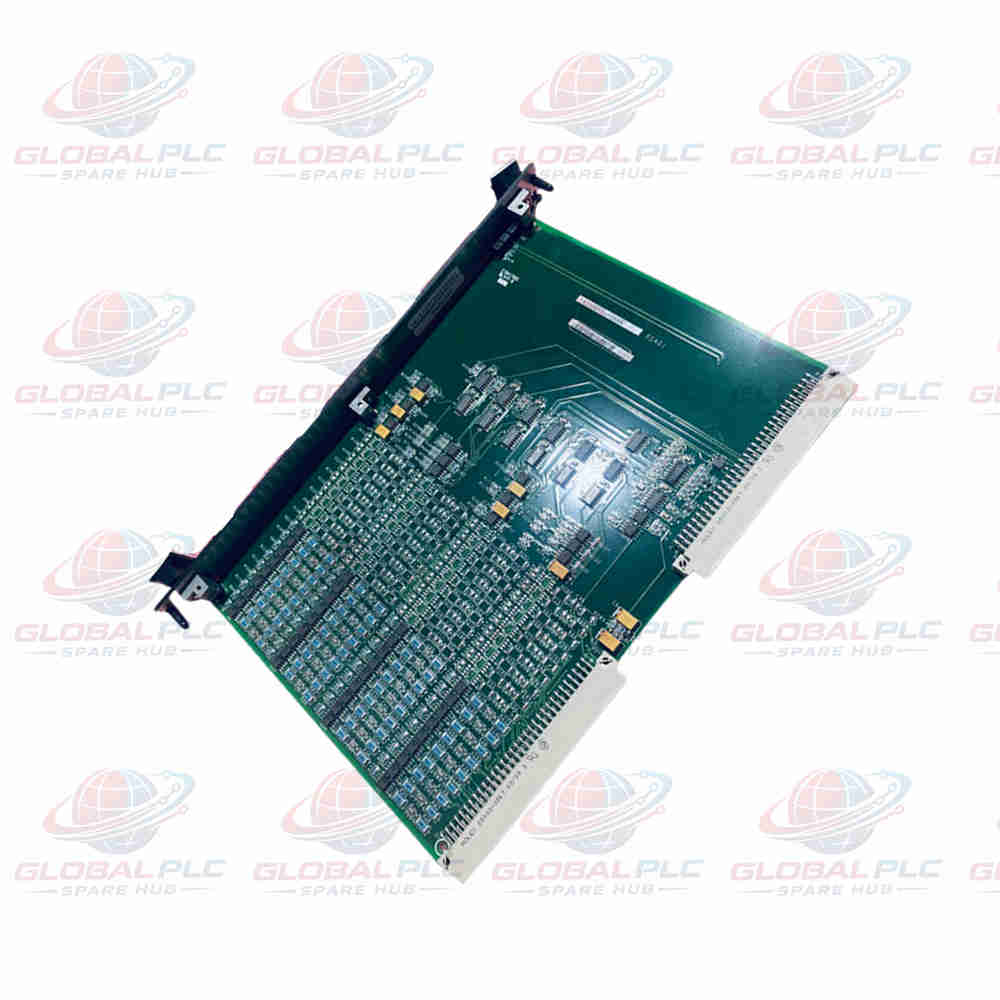

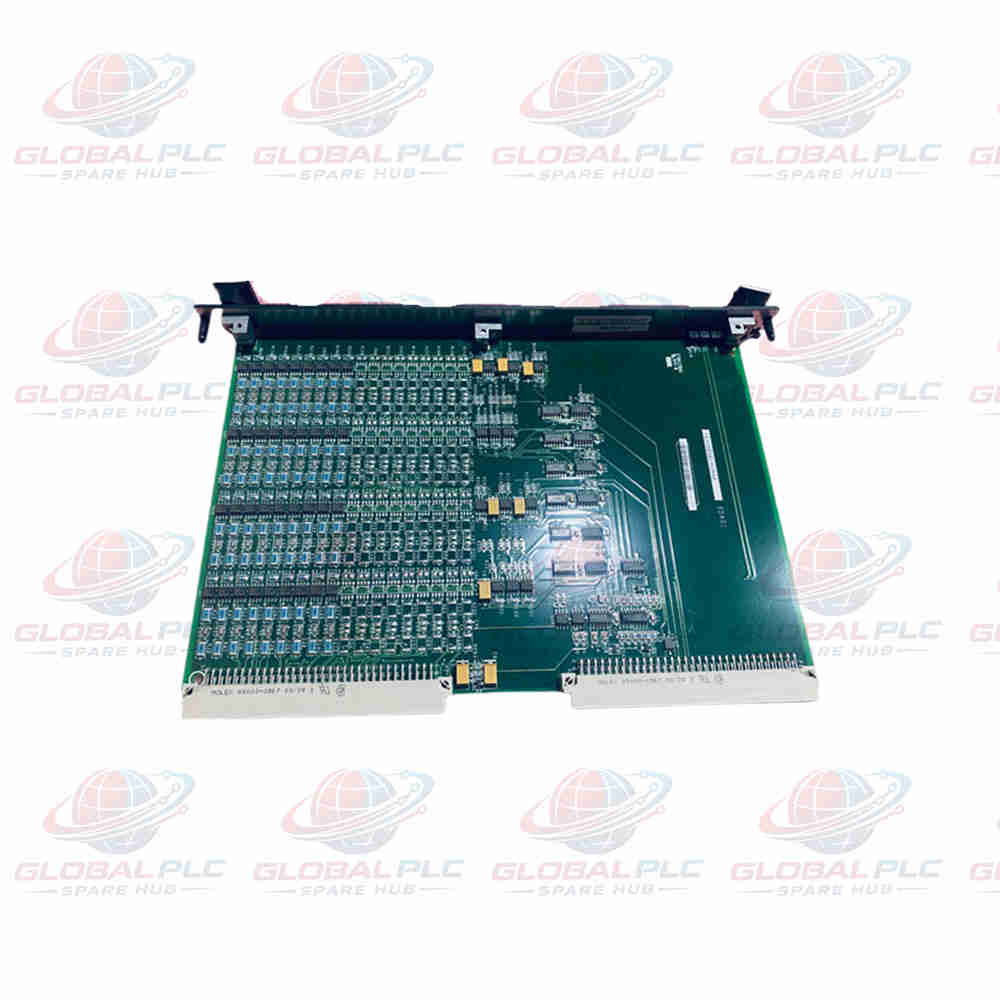

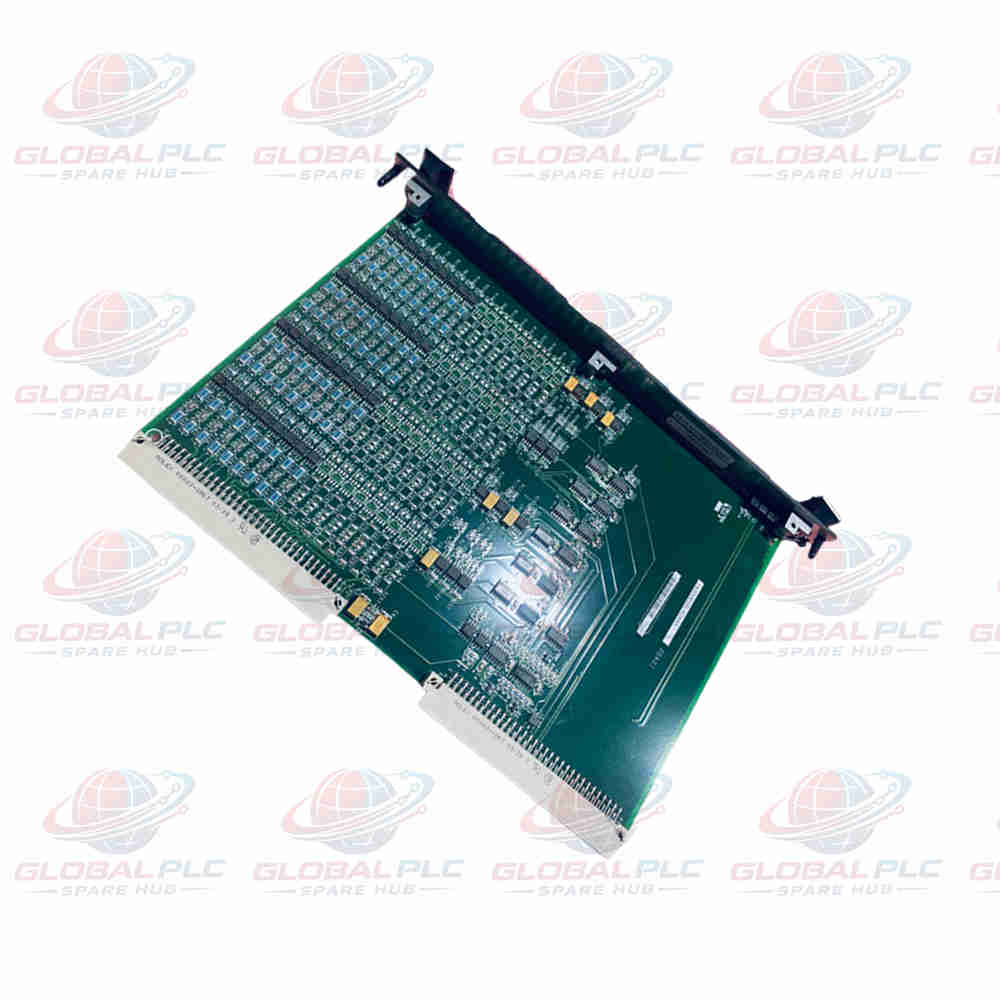

لوحة إثارة PCB لسلسلة GE EX2100 موديل IS200ESELH2AAA من جنرال إلكتريك

نظرة ثاقبة من Global PLC Spare HUB

في معماريات توليد الطاقة عالية القدرة، يحدد التزامن الجزئي بالمللي ثانية لإشارات تحفيز الدوار الاستقرار الكلي للشبكة وتوازن الطاقة التفاعلية. تعمل لوحة GE IS200ESELH2AAA (لوحة اختيار المُحفز EX2100) كجسر حرج بين وحدات التحكم المنطقية الرئيسية للإدخال/الإخراج (EMIO) ومضخمات نبض البوابة (EGPA). يبرز تحليل الهندسة الميدانية أن النشر الصحيح لبطاقتين IS200ESELH2AAA في تكوينات M1/M2 الاحتياطية يزيل اهتزاز الطور، ويمنع ارتفاعات الجهد، ويحمي المولدات المتزامنة واسعة النطاق من الاختلالات الحرارية المدمرة.

معمارية التحفيز وتكامل النظام

صُممت IS200ESELH2AAA خصيصًا لنظام التحفيز GE EX2100، وتدير التوزيع الدقيق لإشارات نبض البوابة ذات المستوى المنطقي الستة. تتحكم هذه الإشارات في شدة حقن تيار التيار المستمر في الدوار، وتحكم مباشرة كفاءة تحويل الطاقة الميكانيكية إلى كهربائية وتحمي أحمال الشبكة المتصلة من تقلبات الجهد.

المواصفات الفنية والتعريف

• الشركة المصنعة / السلسلة: جنرال إلكتريك (GE Industrial Systems) / سلسلة EX2100
• رقم الجزء / الموديل: IS200ESELH2AAA (الاختصار الوظيفي: ESEL)
• بلد التصنيع: الولايات المتحدة (USA)
• مشغلات الجسر / البناء: هيكل مشغل جسر واحد مع طبقة واقية متوافقة
• تعديلات المنتج: تتميز بثلاثة ترقيات تعديل بتقييم A (المراجعة 1A، 2A، ومراجعة التصميم A)
• واجهة اللوحة الخلفية: موصلات مزدوجة (P1 و P2) لتكامل اللوحة الخلفية VME بدون وصلات يدوية نشطة أو نقاط اختبار

تشخيصات اللوحة الأمامية ومؤشرات الحالة

• مؤشر LED للطاقة: يضيء باللون الأخضر للتحقق من استقرار سكة الطاقة ذات الجهد المنخفض الداخلية.
• مؤشر LED النشط: يشير إلى أن اللوحة ممكّنة بالكامل ويتم التحكم فيها بواسطة وحدة التحكم C عبر إشارات الناقل الداخلي.
• مؤشر LED للبوابة: ينشط ديناميكيًا عند معالجة نبضات إدخال البوابة في الوقت الفعلي المستلمة من اللوحة الرئيسية EMIO.

قواعد التكرار وتنسيق الأجهزة

• تخطيطات Simplex مقابل Redundant: تستخدم إعدادات Simplex لوحة ESEL واحدة، بينما تتطلب معماريات التحكم الاحتياطية عالية التوفر وحدتين IS200ESELH2AAA يتم تشغيلها بشكل منفصل بواسطة وحدات التحكم M1 و M2.
• تنسيق لوحة EGPA: تعيد توجيه إشارات البوابة المعالجة إلى لوحات Exciter Gate Pulse Amplifier (EGPA) في خزانة تحويل الطاقة، مما يخلق حلقة توقيت آمنة ضد الأعطال.

إجراء الاستبدال الآمن دون اتصال

• الخطوة 1: قم بإزالة الطاقة تمامًا من خزانة المحفز وتأكد من أن مؤشرات مصدر الطاقة EPDM/EPSM ومؤشرات LED باللوحة غير مضاءة.
• الخطوة 2: قم بفك مسامير اللوحة الأمامية المثبتة وارفع علامات الإخراج العلوية/السفلية لإخراج اللوحة بأمان.
• الخطوة 3: حرك الوحدة البديلة في الفتحة المخصصة، وثبتها بإحكام بالإبهامين، وشد المسامير المثبتة بالتساوي.

شروط التنفيذ والشحن والضمان

• التوزيع العالمي: معالجة سريعة للطلبات والشحن خلال 24-48 ساعة.
• شركاء الخدمات اللوجستية: يتم التسليم بشكل موثوق عبر الحدود الدولية عبر FedEx و UPS و DHL.
• تغطية الضمان: مدعوم بضمان كامل لمدة 12 شهرًا يغطي عيوب التصنيع وشذوذ الأجهزة.

الأسئلة الشائعة (FAQ)

السؤال: لماذا تتطلب معمارية محرك EX2100 الاحتياطية لوحتي IS200ESELH2AAA بالضبط؟

الإجابة: تستخدم حلقات التحكم الاحتياطية بطاقة واحدة يتم تشغيلها بواسطة وحدة التحكم M1 وبطاقة مطابقة ثانوية يتم تشغيلها بواسطة M2 لضمان قدرة التجاوز غير المنقطعة أثناء دورات توليد الطاقة الحرجة.

السؤال: ما الفحص الفوري للموقع الذي يجب إجراؤه إذا ظل مؤشر LED للبوابة مظلمًا أثناء بدء تشغيل التوربين؟

الإجابة: افحص رابط الاتصال ومخرجات النبض ذات المستوى المنطقي الصادرة من لوحة EMIO الأولية للتحقق من أن إشارات البوابة تصل بنشاط إلى موصلات اللوحة الخلفية P1/P2 VME.

السؤال: هل هناك أي وصلات قابلة للتعديل ميدانيًا أو مقاومات متغيرة مدمجة تتطلب معايرة يدوية على لوحة الدائرة هذه؟

الإجابة: لا. تم تصميم اللوحة بالكامل بدون وصلات أو نقاط اختبار، مما يلغي الحاجة إلى الضبط التناظري اليدوي أثناء التثبيت.

السؤال: ما هي الإجراءات الوقائية التي تمنع تلف التفريغ الكهروستاتيكي أثناء استبدال اللوحة؟

الإجابة: ارتدِ دائمًا حزام معصم ESD مؤرض، وتأكد من عزل طاقة الخزانة بالكامل، وتعامل مع لوحة الدوائر المطبوعة المطلية بالتوافق بدقة من حوافها وعلامات إخراج اللوحة الأمامية.

السؤال: ما هي العوامل الرئيسية التي يجب أن توجه الشراء عند الحصول على لوحة اختيار التحفيز هذه؟

الإجابة: تحقق من سلسلة مراجعة نظامك بالضبط، وتأكد مما إذا كانت طوبولوجيا محرك الأقراص لديك تتطلب بطاقات Simplex أو بطاقات مزدوجة احتياطية، وتأكد من مطابقة رقم الجزء الكامل للمتغير المطلي بالتوافق.
