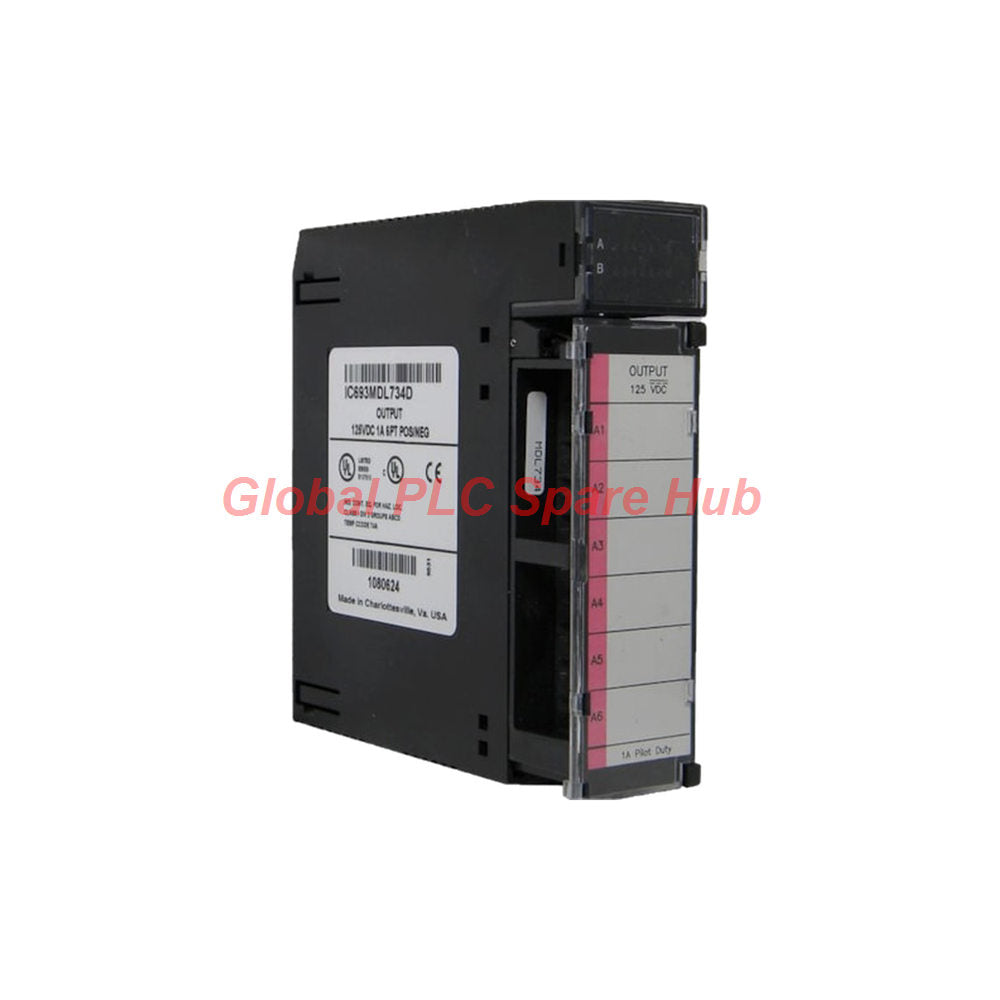

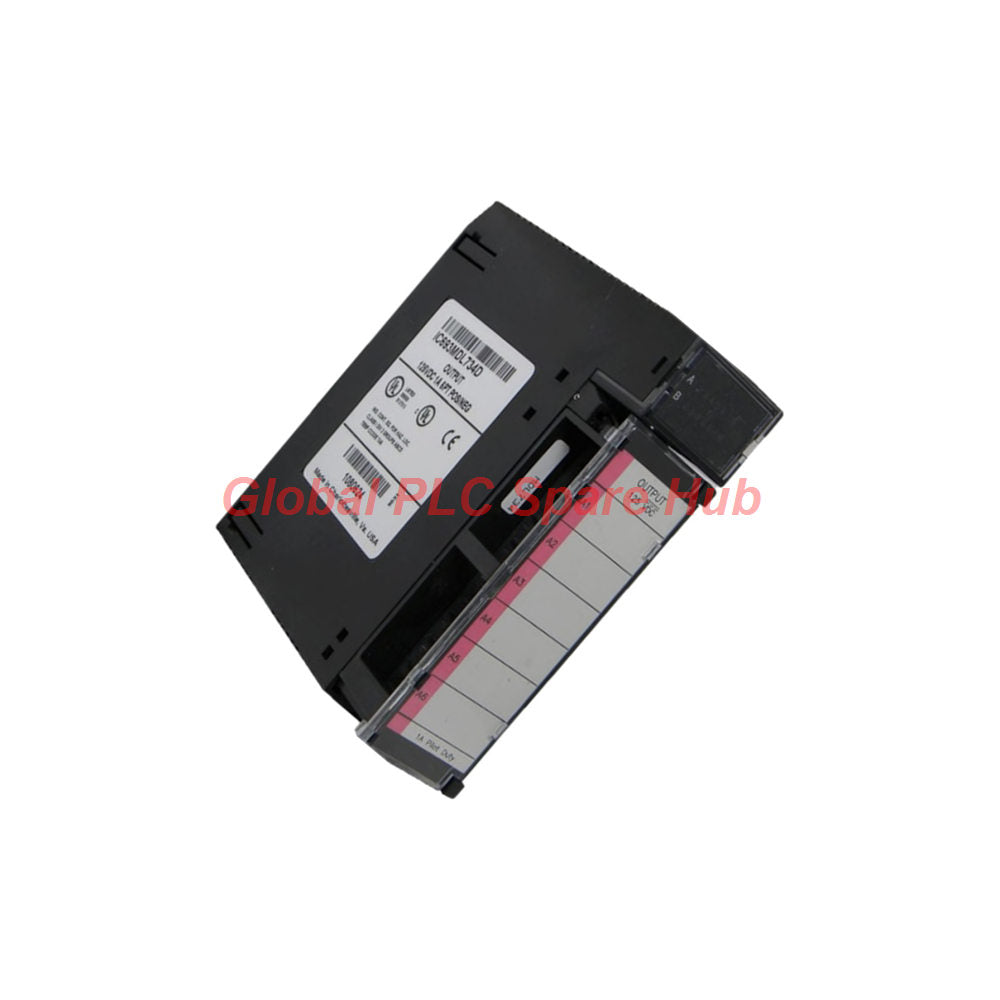

IC693MDL734 وحدة الإخراج الرقمي GE Fanuc Series 90-30 | معزولة 125 فولت تيار مستمر 6 نقاط
Manufacturer: GE Fanuc
Product No.: IC693MDL734
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال/الإخراج الرقمي
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة IC693MDL734 هي وحدة إخراج منفصلة معزولة ذات 6 نقاط متخصصة تم تطويرها بواسطة GE Fanuc لمنصة Series 90-30 PLC. صُممت هذه الوحدة من أجل أتمتة صناعية عالية الموثوقية، وتوفر ستة مخرجات قنوات مستقلة تعمل بجهد اسمي 125 VDC.
تتميز بهندسة معزولة، حيث تمتلك كل قناة نقطة إخراج معزولة مع طرف مشترك فردي مرتبط بها. تدعم IC693MDL734 تكوينات مرنة للغرق/المصدر (المنطق الإيجابي/السلبي)، مما يتيح التحكم الدقيق في الملفات اللولبية، ولفائف الترحيل الصناعية، ومصابيح المؤشر، ومحركات البدء دون مخاطر حلقات الأرض.
المواصفات الفنية
| رقم الموديل | IC693MDL734 |
| العلامة التجارية والعائلة | GE Fanuc / Series 90-30 PLC |
| تصنيف الوحدة | وحدة إخراج تيار مستمر معزولة ذات 6 نقاط |
| توافق المنطق | منطق إيجابي (مصدر) / منطق سلبي (غارق) |
| جهد التشغيل الاسمي | 125 VDC |
| نطاق جهد الخرج | 10.8 VDC إلى 150 VDC |
| تصنيف التيار لكل نقطة | 1.0 أمبير مستمر (15.89 أمبير ذروة تيار بدء التشغيل) |
| استهلاك طاقة اللوحة الخلفية | 90 مللي أمبير عند +5 VDC (جميع المخارج نشطة) |
| عزل القناة | 1500 VDC من نقطة إلى نقطة ومن نقطة إلى لوحة خلفية |
| فقدان الخرج وتسربه | 1.0 فولت كحد أقصى فقدان | 1.0 مللي أمبير كحد أقصى تسرب في حالة الإيقاف |
| زمن الاستجابة | تأخير التشغيل: ≤ 7 مللي ثانية | تأخير الإيقاف: ≤ 5 مللي ثانية |
| الأبعاد الفيزيائية | صيغة فتحة واحدة للوحات الأساسية ذات 5 أو 10 فتحات |
قدرات التشخيص ومؤشرات الحالة
- شاشة عرض LED مزدوجة الصف: تتميز بكتلة تشخيصية من 16 مصباح LED (صفان من 8)؛ تراقب مصابيح LED من 1 إلى 6 في كل صف حالة القناة.
- التحقق من حالة القناة: يعرض الصف العلوي تفعيل الإخراج المنطقي المدفوع مباشرة بمنطق المعالج.
- تشخيصات دائرة الطاقة: تتيح الفحوصات البصرية السريعة للتمييز بين أعطال اللوحة الخلفية لـ PLC ومشكلات الأسلاك الميدانية.
- حماية العزل الكلفاني: تصنيف 1500 فولت يمنع ارتفاع الجهد الميداني من الوصول إلى اللوحة الخلفية لوحدة المعالجة المركزية Series 90-30 الحساسة.
سيناريوهات التطبيق وتوافق المعدات
- تبديل مرحلات المحطات الفرعية: يتحكم بأمان في ملفات الفصل ذات الجهد العالي 125 VDC والمرحلات المتشابكة المساعدة.
- تشغيل الصمامات الصناعية: يدفع صمامات الملف اللولبي للتيار المستمر الثقيلة عبر منصات أنابيب البتروكيماويات.
- مراكز التحكم في المحركات (MCC): يتصل مباشرة بملفات الموصلات ومحركات التيار المستمر الكبيرة دون مرحلات وسيطة.
خطوات التثبيت والتشغيل
- تخصيص فتحة الرف: يثبت في أي فتحة قياسية للوحة أساسية Series 90-30 ذات 5 أو 10 فتحات.
- إدخال في حالة إيقاف التشغيل: تأكد من فصل طاقة الرف الرئيسية قبل تثبيت الوحدة في موصل اللوحة الخلفية.
- تكوين الأسلاك: راقب إرشادات القطبية على كتل الأطراف عند توصيل الأحمال الموجبة المصدر أو السالبة الغارقة.
- تخفيف تيار الاندفاع: تحقق من أن تيار الاندفاع للحمل الاستقرائي لا يتجاوز الحد الحراري 15.89 أمبير.
التعبئة والتغليف، الخدمات اللوجستية وتفاصيل الضمان
- محتويات العبوة: وحدة إخراج معزولة GE Fanuc IC693MDL734 واحدة في غلاف مضاد للكهرباء الساكنة.
- وقت التسليم المضمون: شحن سريع خلال 24 إلى 48 ساعة بعد تأكيد الطلب.
- شركاء الشحن: شحن جوي عالمي عبر FedEx وUPS وDHL Express.
- ضمان 12 شهرًا: مدعوم بضمان استبدال الجودة الكامل لمدة 12 شهرًا.
دليل الشراء الهندسي
- تأكيد تيار الحمل: تأكد من أن متطلبات الحمل تبقى ضمن 1.0 أمبير لكل نقطة مستمرة لمنع ارتفاع درجة حرارة المسار الداخلي.
- التحقق من حدود الجهد: تحقق من أن الإمداد الميداني يبقى ضمن نطاق التشغيل المسموح به من 10.8 إلى 150 VDC.
- حساب ميزانية الطاقة: قم بتضمين استهلاك 90 مللي أمبير عند +5 فولت في إجمالي حساب حمل مصدر طاقة الرف.
الأسئلة الشائعة
س: كيف يتم تكوين مؤشرات LED على اللوحة الأمامية لهذه الوحدة؟
ج: تحتوي الوحدة على كتلة قياسية من 16 مصباح LED؛ ومع ذلك، يتم توصيل النقاط من 1 إلى 6 فقط بالقنوات الإخراجية النشطة.
س: هل يمكنني مزج مخرجات الغرق والمصدر على نفس البطاقة؟
ج: نعم، نظرًا لأن جميع القنوات الست معزولة بالكامل مع مخرجات مشتركة فردية، يمكن توصيل كل نقطة بشكل مستقل.
س: ما الذي يجعل مؤشر LED للإخراج يضيء بينما يفشل الملف اللولبي المتصل في التشغيل؟
ج: يشير هذا إلى فقدان الطاقة في الجانب الميداني أو دائرة مفتوحة، حيث يعكس مؤشر LED للحالة الحالة المنطقية الداخلية بدلاً من تيار حلقة المجال.
س: هل هناك حاجة إلى قمع خارجي عند تشغيل ملفات مرحلات التيار المستمر الاستقرائية؟
ج: نعم، يؤدي تركيب الثنائيات الراجعة عبر الأحمال الاستقرائية للتيار المستمر إلى إطالة عمر الاتصال وقمع الارتداد الاستقرائي عالي الجهد.
س: هل تتطلب هذه البطاقة طاقة ميدانية خارجية لتشغيل دوائرها المنطقية؟
ج: يتم سحب الطاقة المنطقية مباشرة من اللوحة الخلفية (+5 VDC)، ولكن الأحمال الميدانية الفعلية تتطلب إمدادًا خارجيًا بجهد 125 VDC.
رؤية Global PLC Spare HUB
في بيئات التحكم بالتيار المستمر عالية الجهد مثل محطات توليد الطاقة، يعد الارتداد الاستقرائي سببًا متكررًا لفشل البطاقات. خلال مراجعة نظام حديثة، أبلغ مهندس عن أعطال متكررة للقنوات في وحدة IC693MDL734 التي تشغل ملفات فصل 125 VDC ثقيلة.
قام فريقنا الميداني بتقييم الإعداد ووجد أن قفزات الجهد الاستقرائي أثناء إيقاف تشغيل الصمام تجاوزت سقف 150 VDC، مما أدى إلى انهيار الترانزستورات الإخراجية الداخلية. من خلال تركيب ثنائيات راجعة سريعة الاسترداد مباشرة عبر أطراف الملف اللولبي، قمنا بتقييد الاندفاعات الاستقرائية بأمان إلى أقل من 135 VDC. استعاد النظام استقراره الكامل ويعمل دون فشل إخراج واحد منذ ذلك الحين. قم دائمًا بتنفيذ حماية الارتداد عند تبديل الأحمال الاستقرائية للتيار المستمر على المخارج المعزولة!
