IC693ALG391 وحدة إخراج تناظري ثنائية القناة من GE Fanuc Series 90-30

نظرة عامة على الهندسة

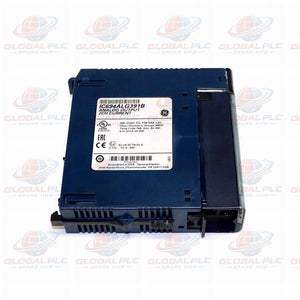

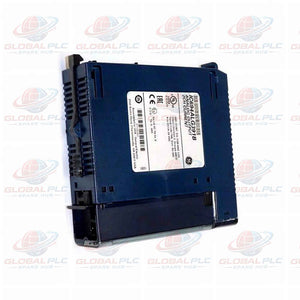

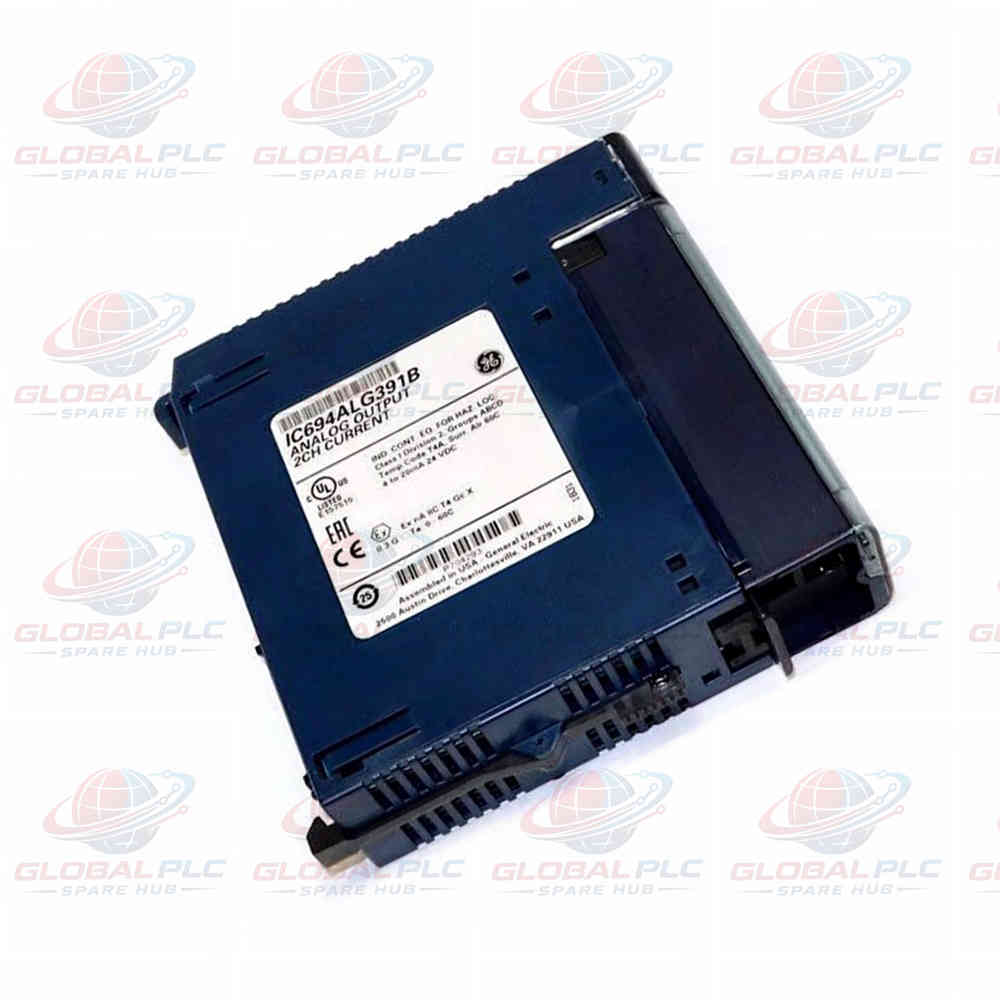

يُعد IC693ALG391 (والمشار إليه أيضًا باسم IC694ALG391) وحدة إخراج تناظرية ثنائية القناة مصممة لمنصة PLC من السلسلة 90-30. تم إنتاجه في الأصل بواسطة GE Fanuc ويتم دعمه حاليًا من قبل Emerson Automation، وتقوم هذه الوحدة بتحويل قيم المتحكم الرقمية إلى إشارات تيار أو جهد دقيقة لقيادة المشغلات الميدانية.

المواصفات الفنية الأساسية

• الشركة المصنعة: GE Fanuc / Emerson Automation
• سلسلة المنتج: PLC من السلسلة 90-30
• نوع الوحدة: وحدة إخراج تناظرية ثنائية القناة IC693ALG391
• نطاقات إشارة الإخراج: تيار 0-20 مللي أمبير، 4-20 مللي أمبير؛ جهد 0-5 فولت تيار مستمر، 1-5 فولت تيار مستمر
• الدقة الرقمية: 12 بت نموذجية عبر جميع نطاقات التشغيل
• دقة التيار: 4 ميكرو أمبير لكل عد عند 4-20 مللي أمبير؛ 5 ميكرو أمبير لكل عد عند 0-20 مللي أمبير
• دقة الجهد: 1 مللي فولت لكل عد عند 1-5 فولت؛ 1.25 مللي فولت لكل عد عند 0-5 فولت
• معدل تحديث القناة: 5 مللي ثانية لجميع القنوات النشطة
• سحب طاقة اللوحة الخلفية: 30 مللي أمبير من مصدر +5 فولت تيار مستمر؛ 215 مللي أمبير من مصدر +24 فولت تيار مستمر معزول
• عزل المجال إلى المنطق: تصنيف اختبار مستمر 1500 فولت تيار متردد لمدة دقيقة واحدة

مقاييس الدقة والأداء الحراري

• الدقة المطلقة عند 25 درجة مئوية (77 درجة فهرنهايت): ±8 ميكرو أمبير (4-20 مللي أمبير)، ±10 ميكرو أمبير (0-20 مللي أمبير)، ±50 مللي فولت (نطاقات الجهد)
• جهد الإمداد الخارجي: 20 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسمي للمستخدم أو مزود من اللوحة الخلفية)
• الحد الأقصى لجهد التوافق: 25 فولت لقيادة حلقات الإخراج
• المساحة الفيزيائية للوحدة: تشغل فتحة واحدة على لوحات القاعدة ذات 5 فتحات أو 10 فتحات

شروط التسليم والتعبئة والضمان

• الحالة والتعبئة: جديدة تمامًا وأصلية في عبوة المصنع
• تغطية الضمان: ضمان المصنع الشامل لمدة 12 شهرًا
• اللوجستيات والإرسال: إنجاز سريع خلال 24-48 ساعة عالميًا عبر FedEx و UPS و DHL

توافق المعدات وسيناريوهات التطبيق

يقوم متخصصو الأتمتة بدمج IC693ALG391 في محطات المعالجة الكيميائية وحلقات معالجة مياه الصرف الصحي وأنظمة التحكم في التكييف. تشمل الأجهزة الميدانية النموذجية التي تُشغلها هذه الوحدة صمامات التحكم الهوائية، ومغالق الهواء، ومخمدات العملية، ومحركات التردد المتغير (VFDs).

قدرات التشخيص ورؤى النظام

تتميز الوحدة بمؤشر حالة LED أمامي مخصص Module OK، مما يمنح الفنيين تأكيدًا بصريًا فوريًا لصحة المعالج الدقيق الداخلي واستقرار سكة الطاقة أثناء التشغيل المباشر.

مراجعة Global PLC Spare HUB

تؤكد رؤى Global PLC Spare HUB أن الحصول على وحدات IC693ALG391 الأصلية من المصنع يمنع انحراف معايرة الحلقة الذي غالبًا ما يحدث مع النسخ المقلدة العامة. يضمن الاختبار الصارم على المقاعد أن تحويل الإشارة الرقمية إلى تناظرية بدقة 12 بت يبقى ضمن تحملات المصنع الصارمة عبر دورات التشغيل الممتدة.

الأسئلة المتكررة (FAQ)

س: ما هي عوامل الاختيار التي تحدد ما إذا كنت ستستخدم تهيئة الإخراج 4-20 مللي أمبير أو 1-5 فولت تيار مستمر على IC693ALG391؟

ج: اختر 4-20 مللي أمبير لنقل الإشارات لمسافات طويلة حيث لا تؤثر مقاومة الخط على الدقة، و1-5 فولت تيار مستمر لأجهزة الاستقبال المحلية عالية المعاوقة.

س: كيف تتحقق Global PLC Spare HUB من الخطية التناظرية لمخزون IC693ALG391 القديم قبل الشحن؟

ج: تقيس رؤى Global PLC Spare HUB زيادات التيار والجهد الناتج عبر خطوات الصفر ومنتصف المقياس والمقياس الكامل باستخدام عدادات معايرة عالية الدقة.

س: ما هي متطلبات مصدر الطاقة الخارجي التي يجب على الفنيين التحقق منها عند توصيل IC693ALG391؟

ج: تأكد من أن مصدر التيار المستمر الخارجي يبقى مستقرًا بين 20 و30 فولت تيار مستمر لمنع قص إشارة الإخراج أثناء ذروة متطلبات الحمل.

س: لماذا يعد الحفاظ على عتبة العزل 1500 فولت تيار متردد أمرًا بالغ الأهمية في البيئات الصناعية الثقيلة؟

ج: يحمي العزل البصري والمحول القوي إلكترونيات اللوحة الخلفية الحساسة لـ PLC من حلقات التأريض عالية الجهد والتقلبات الكهربائية الناتجة في المجال.

س: ما هي الخطوة التصحيحية التي تحل مشكلة إشارة الخرج التناظري غير المستقرة التي تتجول على القناة الأولى؟

ج: تحقق من استمرارية تأريض الكابل المزدوج المجدول المحمي وتأكد من أن مقاومة الحمل لا تتجاوز الحد الأقصى لامتثال 25 فولت.
