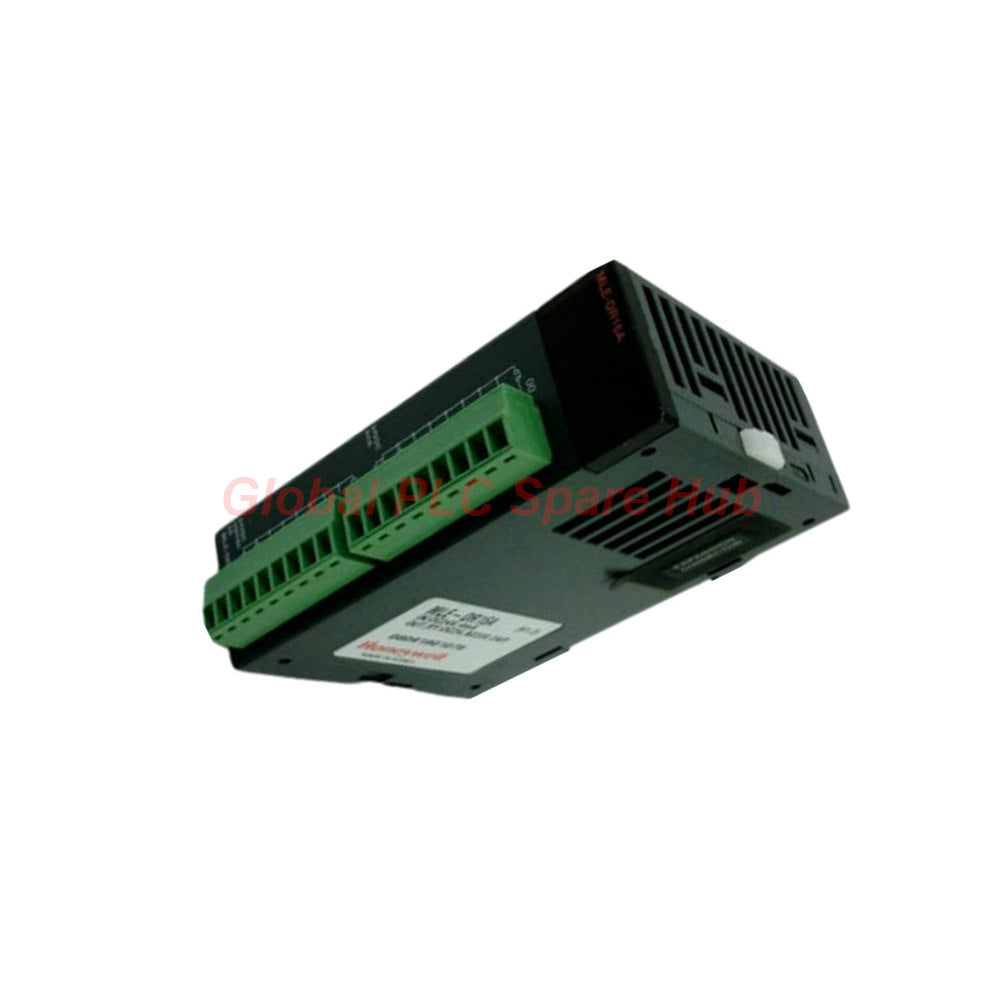

وحدة المرحل الرقمية للمنطق الرئيسي للإدخال/الإخراج Honeywell MLE-DR16A 24 فولت تيار مستمر

مقدمة عن المنتج

• وحدة Honeywell MLE-DR16A هي وحدة إدخال/إخراج متكاملة عالية الأداء لسلسلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من Master Logic.
• تتميز بوجود 8 قنوات إدخال رقمية (24 فولت تيار مستمر) و 8 قنوات إخراج مرحلات في وحدة واحدة مدمجة.
• يستخدم المهندسون MLE-DR16A لتبسيط الأسلاك وتوفير مساحة ثمينة في الخزانة.
• توفر هذه الوحدة عزلًا كهربائيًا قويًا لحماية منطق التحكم الحساس من التداخل الخارجي.

المواصفات الفنية

• العلامة التجارية: Honeywell
• الموديل: MLE-DR16A
• السلسلة: نظام Master Logic (ML)
• قنوات الإدخال: 8 نقاط (24 فولت تيار مستمر، 4 مللي أمبير)
• نطاق جهد الإدخال: 20.4 فولت تيار مستمر إلى 28.8 فولت تيار مستمر (تموج < 5%)
• مقاومة الإدخال: 5.6 كيلو أوم
• قنوات الإخراج: 8 نقاط (تلامس مرحل)
• سعة الحمل المقدرة: 24 فولت تيار مستمر 2 أمبير / 220 فولت تيار متردد 2 أمبير (حمل مقاوم)
• الحد الأقصى لجهد التبديل: 250 فولت تيار متردد / 125 فولت تيار مستمر
• استجابة التردد: 1 مللي ثانية إلى 100 مللي ثانية (قابلة للتعديل عبر معلمات وحدة المعالجة المركزية)
• العمر الميكانيكي: ≥ 20,000,000 عملية
• طريقة العزل: قارن ضوئي (إدخال) وعزل مرحل (إخراج)
• استهلاك الطاقة الداخلية: 280 مللي أمبير
• درجة حرارة التشغيل: 0 درجة مئوية إلى +55 درجة مئوية

دليل التركيب

• ثبت وحدة MLE-DR16A بإحكام على اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) قبل توصيل الطاقة.
• استخدم كتلة الأطراف ذات 9 دبابيس لأسلاك الموقع لضمان توصيلات مستقرة.
• تأكد من أن طرف الإدخال المشترك (COM) يتطابق مع قطبية أجهزة الاستشعار الخاصة بك.
• افصل كابلات الخرج عالية الجهد للتيار المتردد عن خطوط إشارة الإدخال منخفضة الجهد للتيار المستمر.

تصحيح الأخطاء والصيانة

• راقب مؤشرات LED الفردية لتأكيد حالة الوقت الفعلي لكل نقطة إدخال/إخراج.
• تسمح كتلة الأطراف القابلة للإزالة بالاستبدال السريع للوحدة أثناء الصيانة الروتينية.
• استخدم برنامج برمجة PLC لضبط أوقات التصفية لبيئات الإدخال الصاخبة.
• افحص إحكام الأطراف بانتظام لمنع فقدان الإشارة المتقطع في المناطق عالية الاهتزاز.

التوافق ومناسبة المعدات

• تتوافق وحدة MLE-DR16A تمامًا مع بنيات وحدة المعالجة المركزية Honeywell Master Logic 200/200R.
• تتكامل بسلاسة مع الأنظمة التي تستخدم قواعد توسيع سلسلة ML القياسية.
• مناسبة للتحكم في مشغلات المحركات وصمامات الملف اللولبي واستقبال التغذية الراجعة من مفاتيح القرب.

قدرات التشخيص

• الاختبار الذاتي الداخلي: تجري وحدة المعالجة المركزية فحوصات صحة مستمرة لاتصال الوحدة.
• مراقبة الحالة: تسمح مرآة البيانات في الوقت الفعلي بالمراقبة عن بعد لصحة مرحل الإخراج.
• تصفية الإشارة: تقضي التصفية الذكية للإدخال على المحفزات الخاطئة الناتجة عن ارتداد الاتصال الميكانيكي.

رؤية Global PLC Spare HUB

• تتميز وحدة Honeywell MLE-DR16A بقدرتها العالية على التعامل مع التيار في حجم صغير.
• غالبًا ما تلغي تلامسات المرحل بجهد 2 أمبير الحاجة إلى مرحلات توصيل خارجية للأحمال الصغيرة.
• يفضل الفنيون المحترفون هذا الطراز لموثوقيته في بيئات الجهد المتنوعة.

سيناريوهات التطبيق النموذجية

• التحكم في الناقلات: إدارة تسلسلات البدء/الإيقاف ومراقبة مفاتيح الحد للسلامة.
• إدارة المياه: تشغيل مضخات تغذية المواد الكيميائية بناءً على مدخلات مستشعر مستوى الخزان.
• أنظمة التعبئة والتغليف: مزامنة اكتشاف المنتج عالي السرعة مع مشغلات الدفع الهوائية.

الشحن والضمان

• إرسال سريع: يتم شحن الطلبات خلال 24-48 ساعة من التأكيد.
• شركات الشحن السريع: توصيل عالمي عبر FedEx وUPS وDHL.
• فترة الضمان: ضمان جودة شامل لمدة 12 شهرًا متضمن.
• قائمة التعبئة: 1x وحدة MLE-DR16A، 1x موصل طرفي.

الأسئلة المتداولة

• ما هو وقت الاستجابة الافتراضي للمدخلات؟ الإعداد الافتراضي للمصنع هو 3 مللي ثانية، وهو يوازن بين السرعة ومقاومة الضوضاء.
• هل يمكنني استخدام هذه الوحدة لتشغيل محركات التيار المتردد مباشرة؟ يمكنها تشغيل موصلات التيار المتردد الصغيرة أو المشغلات، لكن المحركات الكبيرة تتطلب موصلات طاقة خارجية.
• هل يشمل استهلاك 280 مللي أمبير الحمل الخارجي؟ لا، هذه القيمة تغطي فقط الدائرة المنطقية الداخلية لوحدة MLE-DR16A.

دليل الشراء

• تحقق من أن رف PLC الخاص بك يحتوي على فتحة متاحة لوحدة مدمجة من 16 نقطة.
• اختر وحدة MLE-DR16A إذا كان تطبيقك يتطلب مخارج مرحلات معزولة لأحمال التيار المتردد.
• تأكد من أن مصدر الطاقة 24 فولت تيار مستمر الخاص بك يمكنه التعامل مع طلب التيار الإضافي البالغ 280 مللي أمبير.
