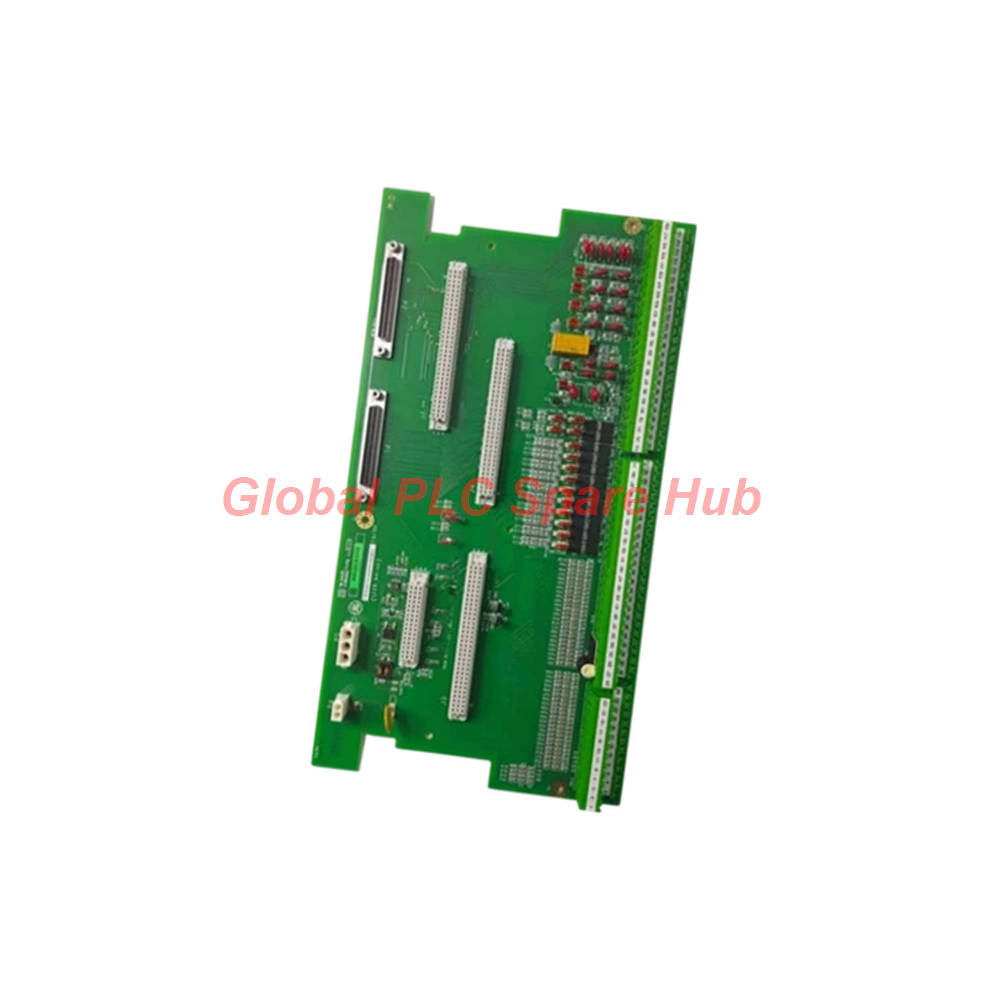

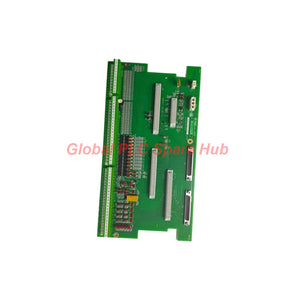

وحدة GE Mark VIe IS400TCASH1A | واجهة الإدخال/الإخراج التناظري الأساسية

الجوهر الفني: واجهة تمثيلية IS400TCASH1A

يعمل IS400TCASH1A كعمود فقري لتوجيه الإشارة ضمن بنية التحكم GE Mark VIe. صُممت هذه الوحدة خصيصًا كلوحة طرفية تناظرية أساسية (PCAA)، وتسهل الاتصال عالي الدقة بين لوحات المعالجة الأساسية (BCAA/BCAB) وأجهزة قياس التوربينات الحيوية. من خلال التخلص من الأجهزة الوسيطة غير الضرورية، يقلل IS400TCASH1A بشكل كبير من تأخيرات انتشار الإشارة ونقاط الفشل المحتملة في حلقات التحكم في التوربينات عالية السرعة.

اتصال النظام والمواصفات التشغيلية

• توافق النظام: مُحسَّن لتطبيقات التكرار البسيط في بيئات Mark VIe.
• توزيع الطاقة: يدير طاقة التحكم السائبة 28 فولت تيار مستمر عبر اتصال P5، ويوجه الطاقة بفعالية إلى لوحات JGPA الطرفية.
• تكامل الكابلات: يتميز بموصلين مزدوجين 68 دبوسًا (P1/P2) مصممان خصيصًا للمزامنة السلسة لكابل اللوحة الطرفية TCAT.
• المتانة الحرارية: مصمم للتشغيل بدون مروحة في البيئات القاسية، مع الحفاظ على السلامة الهيكلية من -30 درجة مئوية إلى 65 درجة مئوية.

نظرة ثاقبة من Global PLC Spare HUB: التشخيص والتطبيق

في تجربتنا مع IS400TCASH1A، غالبًا ما يتركز استكشاف الأخطاء وإصلاحها التشخيصي على تعب الاتصال عند نقاط واجهة 68 دبوسًا. يتم نشر الوحدة بشكل أساسي في محطات توليد الطاقة، وتحديدًا ضمن تجميعات إيقاف وتشغيل التوربينات الغازية في حالات الطوارئ. نوصي بالتحقق من استمرارية ناقل الطاقة P4/P5 أثناء دورات الصيانة الوقائية لمنع انقطاع التيار الكهربائي المحلي في مصفوفات TCAT النهائية.

سيناريوهات التطبيق الأساسية: توليد الطاقة على نطاق المرافق، والبنية التحتية الصناعية الثقيلة، ومجموعات أتمتة التوربينات ذات المهام الحرجة.

ضمان الجودة واللوجستيات

• الضمان القياسي: كل IS400TCASH1A مدعوم بضمان جودة كامل لمدة 12 شهرًا.
• النقل السريع: نستخدم خدمات FedEx وUPS وDHL لضمان وصول مكوناتك الحيوية خلال 24-48 ساعة.
• التعبئة والتغليف: تعبئة صناعية آمنة ومضادة للشحنات الكهروستاتيكية لضمان سلامة الأجهزة عند التسليم.

الأسئلة الشائعة للهندسة الاحترافية

• س: كيف يمكنني اكتشاف ما إذا كان مسار توزيع الطاقة IS400TCASH1A قد تعرض للخطر؟
• ج: راقب جهد الخرج عند موصل P4؛ يشير التقلب دون عتبة 28 فولت تيار مستمر الاسمية عادةً إلى مسار خاطئ أو ناقل طاقة متدهور على اللوحة.
• س: هل هذه اللوحة متوافقة مع أنظمة Mark VI الأقدم؟
• ج: لا. تم تحسين اللوحة خصيصًا لمنصة Mark VIe القائمة على إيثرنت عالية السرعة وتتطلب تنسيق حزمة الإدخال/الإخراج PCAA للعمل.
• س: ما هي فائدة تصميم التكرار البسيط في هذا النموذج المحدد؟
• ج: يوفر مسارًا مخصصًا ومبسطًا للإشارات التناظرية الهامة، مما يقلل من تعقيد سلسلة الإشارة في التطبيقات التي لا تتطلب TMR.
• س: هل توجد أي احتياطات خاصة للتعامل مع موصلات 68 دبوسًا؟
• ج: قم دائمًا بفحص المسامير بحثًا عن التشوه تحت عدسة مكبرة بعد أي فصل للكابل؛ هذه الموصلات عالية الكثافة عرضة لعدم المحاذاة الميكانيكية أثناء التثبيت في الموقع.
• س: إرشادات الاختيار: كيف أميز بين IS400TCASH1A ولوحات أخرى متوافقة مع TCAT؟
• ج: ركز على ملصق معرف الجزء؛ بينما قد تبدو عوامل الشكل المادية مشابهة للوحات الطرفية الأخرى، فإن IS400TCASH1A فقط هي التي توفر توجيه الطاقة المحدد P4/P5 الضروري لإعداد معالج BCAA/BCAB المخصص لديك.
