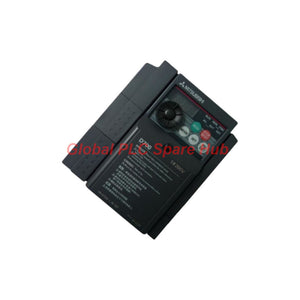

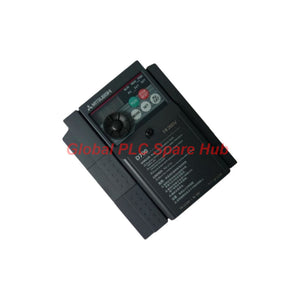

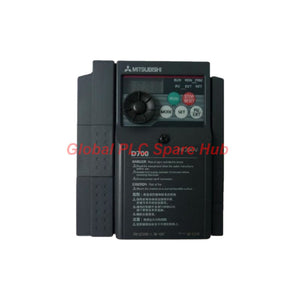

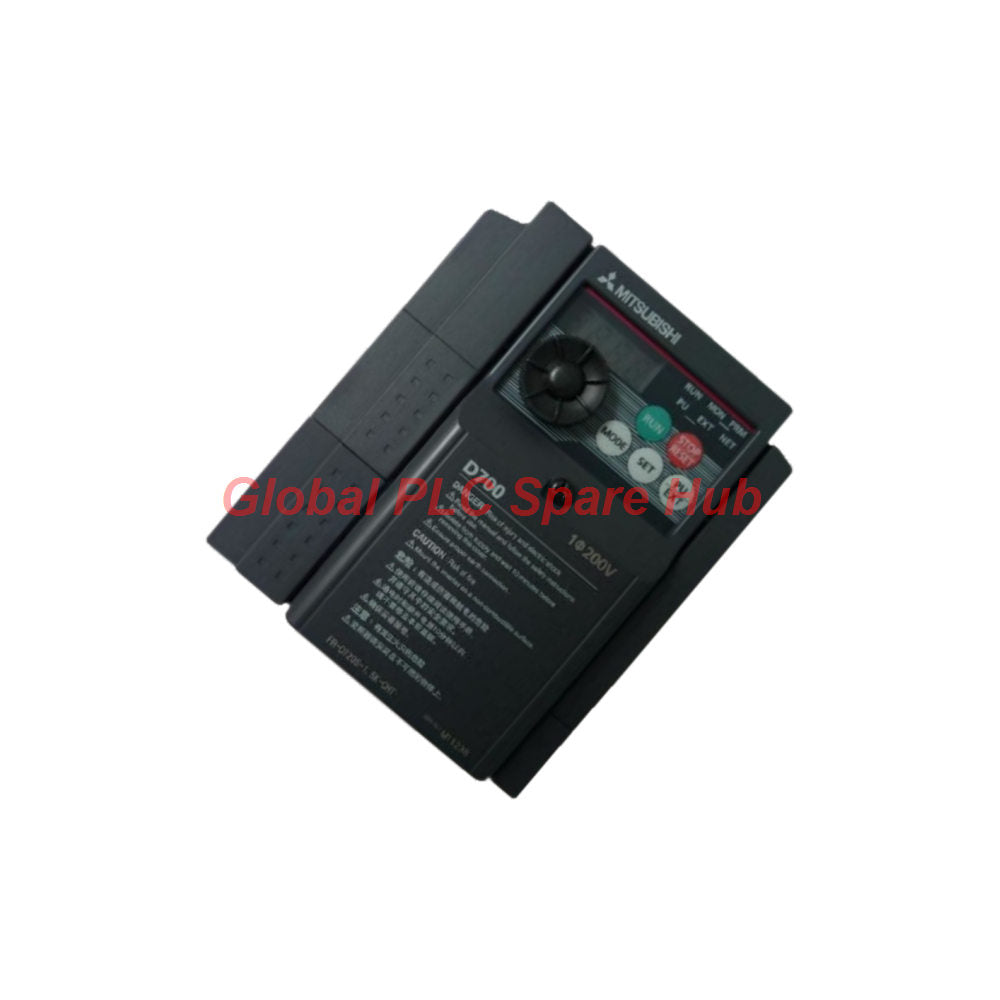

محرك التردد المتغير FR-D720S-1.5K-CHT من ميتسوبيشي إلكتريك

نظرة عامة على المنتج وهندسة التصميم

يُعد جهاز FR-D720S-1.5K-CHT من Mitsubishi Electric محرك تردد متغير عالي الكفاءة بقدرة 1.5 كيلوواط، ومبني على منصة FR-D700 المثبتة صناعياً. يعمل هذا المحرك المدمج بمدخل تيار متردد أحادي الطور بجهد 200 فولت إلى 240 فولت، وينتج مخرج تيار متردد ثلاثي الطور دقيق بجهد 200 فولت إلى 240 فولت مع تيار مستمر مقدر بـ 7.0 أمبير. يوفر المحرك أداءً بعزم دوران عالٍ عند السرعات المنخفضة، واستجابة قوية للكبح الديناميكي، وحماية متقدمة للمحرك مصممة خصيصاً لمصنعي الآلات الصناعية.

تم تصميم وحدة FR-D720S-1.5K-CHT لتناسب مصممي اللوحات ومكاملي الأنظمة، وهي تشتمل على نظام مروحة تبريد مدمج لتبديد الأحمال الحرارية بكفاءة داخل مساحات التخزين الضيقة. تعمل أجهزة التحكم في FR-D700 على تقليل وقت التركيب عبر أطراف التوصيل ذات المشابك الزنبركية (Spring Clamp Terminals) وتبسيط التشغيل من خلال قرص تحكم رقمي متكامل وبديهي.

جدول المواصفات الفنية

• رقم الطراز: FR-D720S-1.5K-CHT
• العلامة التجارية للمصنع: Mitsubishi Electric
• سلسلة المنتج: محرك التردد المتغير سلسلة FR-D700
• قدرة المحرك المدعومة: 1.5 كيلوواط (2.0 حصان)
• تيار المخرج المستمر: 7.0 أمبير
• سعة التحميل الزائد: 150% لمدة 60 ثانية، 200% لمدة 0.5 ثانية (منحنى تأخير زمني عكسي)
• جهد الدخل الاسمي والطور: أحادي الطور 200 فولت تيار متردد إلى 240 فولت تيار متردد (50 هرتز / 60 هرتز)
• جهد المخرج والطور: ثلاثي الطور 200 فولت تيار متردد إلى 240 فولت تيار متردد
• سعة الطاقة الظاهرية: 4.0 كيلوفولت أمبير
• تصنيف الهيكل: هيكل مغلق IP20 (متوافق مع معيار JEM1030)
• نظام تبديد الحرارة: نظام تبريد بالهواء القسري مع مروحة مدمجة
• الوزن الصافي للوحدة: 1.5 كجم

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، يوفر محرك FR-D720S-1.5K-CHT نسبة مثالية للطاقة مقارنة بحجمه عند الانتقال من فئة المحركات الدقيقة 0.75 كيلوواط. وبينما تعتمد الوحدات الأصغر (0.75 كيلوواط) على التوصيل الحراري السلبي، يستخدم هذا الطراز 1.5 كيلوواط من سلسلة FR-D700 تهوية قسرية بالهواء للحفاظ على وصلات أشباه الموصلات الداخلية تحت الحدود الحرارية الحرجة عند أحمال مستمرة تبلغ 7.0 أمبير.

في أنظمة الفرز الآلي ذات الدورات العالية، يؤدي الترقية إلى عاكس FR-D720S-1.5K-CHT إلى القضاء على حالات توقف المحرك أثناء تغيرات الأحمال القصوى العالية. تظهر بيانات الميدان أن حد التحميل الزائد قصير المدى البالغ 200% يمتص بفعالية ارتفاعات عزم الدوران العابرة أثناء بدء تشغيل الأحمال الميكانيكية الثقيلة دون التسبب في رحلات فصل التيار الزائد غير المرغوبة.

الآلات المستهدفة والتطبيقات الميدانية

• سيور النقل للخدمة الشاقة: توفر منحنيات تسارع سلسة وعزم دوران ثابت عند السرعات المنخفضة لنقل المواد المحملة.
• مراوح العادم الصناعية وأنظمة HVAC: تنظم تدفق الهواء عبر التلاعب بسرعة المحرك الموفرة للطاقة مع تخفيف التغذية الراجعة التوافقية.
• خلاطات المعالجة الآلية: تحافظ على سرعة دوران ثابتة للعمود (RPM) على الرغم من تغيرات اللزوجة في خزانات السوائل أو المحركات المختلطة.
• آلات التشغيل التجارية: تتحكم في مغازل المخارط الصغيرة ومحركات آلات التفريز مع تنظيم ثابت للسرعة.
• مضخات الإزاحة الإيجابية: توفر تنظيماً دقيقاً للتدفق الحجمي وتحمي من الأحمال الميكانيكية الزائدة أثناء التشغيل الجاف.

أنظمة التشخيص ورموز استكشاف الأخطاء وإصلاحها

تقوم وحدة التشخيص المدمجة في محرك FR-D720S-1.5K-CHT بمراقبة متغيرات التشغيل في الوقت الفعلي وتوفر تتبعاً لأخطاء التشخيص عبر واجهتها الرقمية. عند تجاوز حدود النظام، يقوم العاكس بإيقاف مراحل الطاقة بأمان وتسجيل ظروف الرحلة المحددة.

• E.FAN: ينبه الفنيين إلى انخفاض سرعة مروحة التبريد أو قفل الأجهزة، مما يمنع تلف وحدة الطاقة.
• E.BE: يكتشف إنذار ترانزستور الكبح الداخلي أو أخطاء أسلاك مقاومة التفريغ الخارجية أثناء التباطؤ التجديدي.
• E.ILF: يحدد فقدان طور الدخل أو عدم توازن كبير في جهد الخط على خطوط الطاقة أحادية الطور الواردة.
• E.OLT: يشير إلى تنشيط حد منع التوقف عندما يتجاوز عزم دوران الحمل المدفوع حدود التيار المبرمجة.

الخدمات اللوجستية والشحن والضمان

• التوصيل السريع العالمي: يتم الشحن إلى جميع أنحاء العالم عبر شركات نقل موثوقة بما في ذلك FedEx وUPS وDHL.
• وقت المعالجة للشحن: ضمان إرسال الطلب بسرعة خلال 24 إلى 48 ساعة.
• ضمان لمدة 12 شهراً: يشمل تغطية كاملة لمدة 12 شهراً ضد عيوب الأجهزة والتصنيع.

الأسئلة الشائعة (FAQ)

س1: ما هو الفرق الهيكلي الرئيسي بين طراز 1.5 كيلوواط FR-D720S-1.5K-CHT والطرازات الأصغر 0.75 كيلوواط؟

ج1: يشتمل طراز FR-D720S-1.5K-CHT على مروحة تبريد داخلية تعمل بالهواء القسري لإدارة المخرجات الحرارية الأعلى الناتجة عن تصنيف المخرج 7.0 أمبير، بينما تستخدم طرازات 0.75 كيلوواط مشتتات حرارية ذاتية التبريد سلبية.

س2: هل يمكنني تركيب وحدات متعددة من FR-D720S-1.5K-CHT جنباً إلى جنب في لوحة التحكم؟

ج2: نعم، يتم دعم التركيب جنباً إلى جنب حتى درجة حرارة محيطة تبلغ 40 درجة مئوية. تأكد من وجود خلوص عمودي لا يقل عن 10 سم فوق وتحت مشتتات حرارة FR-D700 للحفاظ على تدفق الهواء.

س3: ما هي المعلمة (Parameter) التي يجب تعديلها إذا كانت مروحة التبريد تولد ضوضاء محيطة مفرطة خلال فترات الخمول؟

ج3: اضبط المعلمة 244 (اختيار تشغيل مروحة التبريد). ضبط Pr. 244 على '0' يجعل المروحة تعمل فقط عندما يكون العاكس قيد التشغيل أو عندما تكون درجة حرارة المشتت الحراري مرتفعة.

س4: كيف أقوم بحل خطأ التشخيص E.FAN في وحدة قيد التشغيل؟

ج4: تحقق من وجود حطام يسد شفرات المروحة، وافحص توصيل قابس مروحة التبريد، أو استبدل كاسيت مروحة التبريد القابل للتوصيل إذا تجاوزت الوحدة عمرها التشغيلي المقدر.

س5: كيف أختار بين محرك FR-D720S بقدرة 1.5 كيلوواط بمدخل أحادي الطور ومحرك VFD بمدخل ثلاثي الطور قياسي؟

ج5: اختر طراز FR-D720S-1.5K-CHT عند التشغيل في مرافق لا تتوفر فيها خطوط طاقة ثلاثية الطور. بالنسبة للتركيبات التي تحتوي على طاقة خط 200 فولت ثلاثية الطور، اختر سلسلة محركات FR-D720-1.5K المكافئة ذات المدخل ثلاثي الطور لموازنة تيارات طور الدخل.
