وحدة ناقل المجال إيثرنت FENA-01 من ABB
Manufacturer: ABB
Product No.: FENA-01
Condition： متوفر بالمخزون
Product Type: وحدة ناقل المجال للإيثرنت
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

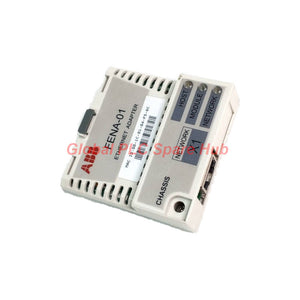

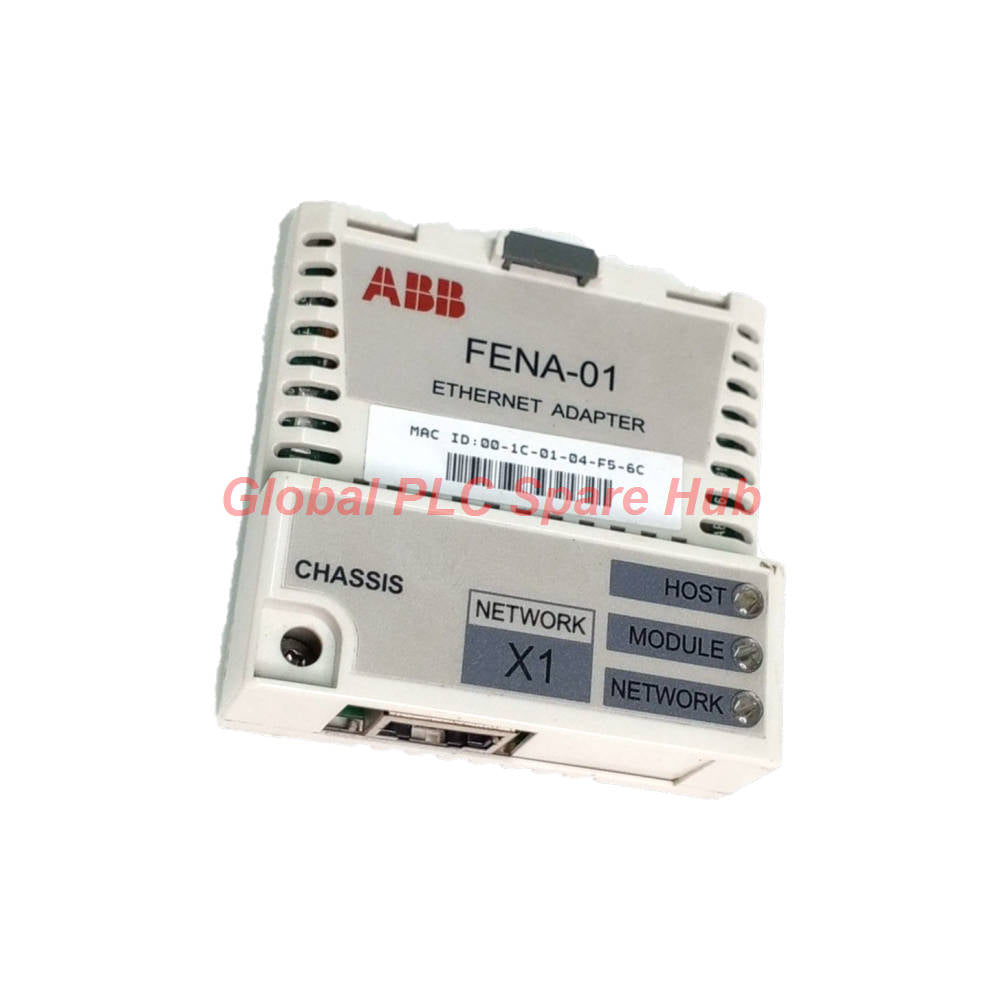

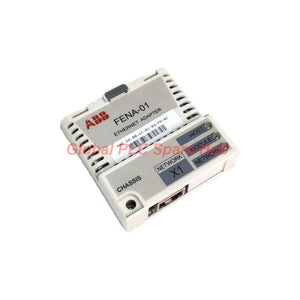

FENA-01 | محول إيثرنت من ABB لدمج الشبكات على مستوى المشغلات
يُعد ABB FENA-01 محول إيثرنت أحادي المنفذ للمشغلات (Drives) المتوافقة من شركة ABB. يقوم بربط بيانات التحكم والتشغيل الخاصة بالمشغل بشبكات الإيثرنت الصناعية.
يمكن للمهندسين استخدام هذه الوحدة لتبادل أوامر المشغل، ومرجعيات المحرك، ومعلومات الحالة، وبيانات التشخيص مع وحدة التحكم المنطقي القابلة للبرمجة (PLC). وهو يدعم ثلاثة بروتوكولات اتصال صناعية: PROFINET IO وEtherNet/IP وModbus TCP.
يشغل المحول فتحة الخيار المخصصة في المشغل. يعمل واجهة ذات 20 سنًا على توصيله بالمشغل، بينما يربطه منفذ RJ-45 بشبكة الإيثرنت. تساعد ثلاثة مؤشرات LED ثنائية اللون الفنيين في تحديد ظروف المضيف (Host) والوحدة والشبكة.
01 | اختر بروتوكول الإيثرنت لنظام التحكم الخاص بك
يدعم FENA-01 العديد من بروتوكولات الاتصال. حدد البروتوكول الذي يتوافق مع بنية الـ PLC وقم بتهيئته من خلال معاملات المشغل المطبقة.
| البروتوكول | دور الدمج | اعتبار هندسي |
| PROFINET IO | يربط المشغلات المتوافقة بوحدة تحكم PROFINET. | تحقق من وصف الجهاز، وتهيئة وحدة التحكم، وملف تعريف المشغل المدعوم. |
| EtherNet/IP | يتبادل بيانات المشغل مع ماسح ضوئي (Scanner) من نوع EtherNet/IP. | تأكد من ملف EDS المطلوب، ونوع الاتصال، وحالات البيانات (Data instances). |
| Modbus TCP | يوفر اتصال سجلات (Register) قائم على الإيثرنت مع PLC أو نظام إشرافي. | تحقق من تعيين السجلات المدعومة في المشغل وإعدادات الاتصال. |
اختيار البروتوكول أمر مهم: لا يقوم المحول بتشغيل البروتوكولات الثلاثة في وقت واحد. حدد البروتوكول المطلوب للتطبيق وقم بتهيئته.
02 | لمحة عن المواصفات الفنية
| الشركة المصنعة | ABB |
| الطراز | FENA-01 |
| معرف المنتج | 3ABD68469422 |
| نوع المنتج | وحدة محول إيثرنت |
| معايير الشبكة | IEEE 802.3 وIEEE 802.3u |
| وسائط الإيثرنت | 10BASE-TX و100BASE-TX |
| معدل البيانات | 10 ميجابت/ثانية أو 100 ميجابت/ثانية |
| التفاوض | التفاوض التلقائي (Auto-negotiation) وAuto-MDIX |
| وضع الازدواج | نصف مزدوج (Half duplex) أو مزدوج كامل (Full duplex) |
| الموصل | منفذ إيثرنت RJ-45 |
| واجهة المشغل | موصل 20 سنًا |
| أنواع الكابلات المدعومة | CAT5 UTP أو CAT5 FTP أو CAT5 STP |
| أقصى طول للقطاع | 100 متر (328 قدمًا) |
| طوبولوجيا الشبكة | نجمية (Star) |
| الإنهاء | داخلي |
| جهد التغذية | +3.3 فولت ±5%، يتم توفيره بواسطة المشغل |
| أقصى تيار | 400 مللي أمبير |
| تصنيف الحماية | IP20 |
| التركيب | فتحة خيار المشغل المخصصة |
| الظروف المحيطة | اتبع دليل أجهزة المشغل المعني. |
| الحد الأدنى المتوقع للعمر الافتراضي | 100,000 ساعة، وفقًا للمواصفات الموردة |
| مرجع التوافق الكهرومغناطيسي (EMC) | EN 61000-6-4:2001 وEN 61800-3، كما هو مذكور في المواصفات الموردة |
ملاحظة حول تصميم الشبكة: ينطبق حد الـ 100 متر للقطاع على اتصال الإيثرنت الموثق. تتطلب المسارات الأطول بنية تحتية مناسبة للشبكة، مثل المحولات (Switches) المصممة بشكل صحيح أو وصلات الألياف البصرية.
03 | دليل مؤشرات التشخيص الضوئية (LED)
توفر مؤشرات LED الثلاثة ثنائية اللون نظرة سريعة على ظروف الاتصال والوحدة. اقرأها معًا قبل تغيير المعلمات أو استبدال الأجهزة.
| مؤشر LED | الإشارة | المعنى والفحص الموصى به |
| HOST | وميض أخضر | يقوم المحول بإنشاء اتصال مع مضيف المشغل. |
| أخضر | تم إنشاء الاتصال مع المضيف. | |
| وميض أحمر | فُقد اتصال المضيف مؤقتًا. افحص التوصيل من جهة المشغل والتهيئة ذات الصلة. | |
| MODULE | مطفأ | لا توجد طاقة. تحقق من ظروف طاقة المشغل والوحدة. |
| أخضر | الوحدة تعمل بشكل طبيعي. | |
| وميض أخضر | التشغيل أو التهيئة لم يكتمل بعد. تحقق من تهيئة IP وحالة اكتشاف العنوان. | |
| وميض أحمر | يوجد خطأ في الوحدة يمكن إصلاحه. راجع معلومات تشخيص المشغل والمحول. | |
| أحمر | تم الإبلاغ عن خطأ غير قابل للإصلاح في الوحدة. تحقق من تكرار عناوين MAC أو IP واتبع إجراء الاسترداد المعني. | |
| وميض أحمر-أخضر | تقوم الوحدة بإجراء اختبار ذاتي. | |
| NETWORK | مطفأ | الجهاز ليس متصلاً بالإنترنت، أو لم يكمل اكتشاف العناوين المكررة. تحقق من طاقة الوحدة واتصال الشبكة. |
| وميض أخضر | الجهاز متصل بالإنترنت، ولكن لم يتم إنشاء اتصالات الشبكة. | |
| أخضر | الجهاز متصل بالإنترنت، وتم إنشاء الاتصالات. | |
| وميض أحمر | انتهت مهلة اتصال واحد أو أكثر من اتصالات الإدخال/الإخراج (I/O). تحقق من تهيئة وحدة التحكم والاتصال. | |
| أحمر | لا يمكن للجهاز الاتصال بسبب خطأ مكتشف في الشبكة، مثل عنوان MAC أو IP مكرر. |
تنبيه التشخيص: قد يعتمد سلوك مؤشرات LED على البروتوكول والبرامج الثابتة (Firmware) المحددة. استخدم دليل FENA-01 المطابق عند تفسير حالات الخطأ المفصلة.
04 | توافق المشغل والاختيار
تحدد معلومات منتج FENA-01 من ABB أن ACS355 هو مشغل متوافق. قد تدعم عائلات مشغلات أخرى FENA-01، ولكن يجب على المهندسين التحقق من الطراز الدقيق ومتطلبات فتحة الخيارات.
- تأكد من رمز النوع الكامل للمشغل وتهيئة لوحة التحكم.
- تحقق مما إذا كان المشغل يدعم خيار FENA-01.
- تحقق من بروتوكول الإيثرنت المطلوب والبرامج الثابتة للمشغل.
- تأكد من طريقة اتصال الـ PLC وملفات التهيئة.
- راجع دليل المشغل لمعرفة متطلبات التركيب والبيئة.
تحذير الاختيار: لا تستبدل FENA-01 بمحول إيثرنت آخر من ABB لمجرد أن كلاهما يستخدم موصل RJ-45. تحقق من واجهة المشغل، والبروتوكولات المدعومة، وبنية الشبكة المقصودة.
05 | تسلسل التركيب والتشغيل
- عزل المشغل: اتبع إجراء العزل الكهربائي والتفريغ الخاص بالشركة المصنعة للمشغل.
- تحديد فتحة الخيار: تأكد من أن وحدة التحكم تدعم تركيب FENA-01.
- تركيب المحول: قم بمحاذاة وتركيب موصل الـ 20 سنًا وفقًا لدليل المشغل.
- توصيل الإيثرنت: استخدم كابل CAT5 مناسب وقم بتأمين اتصال RJ-45.
- تهيئة البروتوكول: اختر PROFINET IO أو EtherNet/IP أو Modbus TCP من خلال تهيئة المشغل المدعومة.
- ضبط معلمات الشبكة: تأكد من عنوان IP المطلوب وإعدادات الشبكة المعنية.
- تهيئة الـ PLC: طبق وصف الجهاز الصحيح، وإعدادات الاتصال، وتعيين البيانات.
- التحقق من الاتصال: افحص مؤشرات LED الخاصة بـ HOST وMODULE وNETWORK.
- اختبار تشغيل المشغل: تحقق من الأوامر، والتغذية الراجعة، ومعالجة الأخطاء في ظل ظروف خاضعة للرقابة.
06 | التشخيص الميداني واستكشاف الأخطاء وإصلاحها
عندما يفقد المشغل اتصال الإيثرنت، حدد ما إذا كانت المشكلة تتعلق بواجهة المضيف، أو تهيئة المحول، أو اتصال الشبكة.
| الحالة الملحوظة | التحقيق العملي |
| مؤشر HOST يظل يومض باللون الأخضر | تحقق من الاتصال من جهة المشغل، وتركيب فتحة الخيار، وحالة اتصال المضيف. |
| مؤشر MODULE يومض باللون الأخضر | راجع التهيئة غير المكتملة، وتعيين IP، واكتشاف العنوان المكرر. |
| مؤشر NETWORK يومض باللون الأخضر | تحقق مما إذا كان الـ PLC قد أنشأ اتصالات الاتصال المطلوبة. |
| مؤشر NETWORK يومض باللون الأحمر | افحص مهلات الاتصال، وحالة وحدة التحكم، واستقرار الشبكة. |
| مؤشر NETWORK يتحول إلى اللون الأحمر | تحقق من تكرار العناوين وأخطاء واجهة الشبكة قبل محاولة الاسترداد. |
| ينقطع الاتصال بشكل متقطع | افحص حالة الكابل، وموصلات RJ-45، ومنافذ المحول، وحمل الشبكة. |
مثال ميداني: يظهر المشغل على شبكة الإيثرنت، لكن الـ PLC لا يستطيع تبادل بيانات العملية. افحص مؤشر NETWORK أولاً، ثم تحقق من تهيئة اتصال الـ PLC والبروتوكول المحدد. الجهاز المتصل بالإنترنت لا يعني بالضرورة وجود اتصال إدخال/إخراج (I/O) تم إنشاؤه.
قبل إعادة تعيين المشغل، سجل حالات مؤشرات LED ورسائل التشخيص المتاحة. يمكن أن تساعد هذه الأدلة في التمييز بين خطأ التهيئة ومشكلة الاتصال المادي.
07 | ملاءمة المعدات والتطبيق
يناسب FENA-01 مشغلات ABB المتوافقة التي تتطلب تحكمًا أو مراقبة قائمة على الإيثرنت.
- السيور الناقلة: تبادل مراجع السرعة، وأوامر التشغيل، وحالة المشغل مع PLC.
- المضخات: دمج المشغلات المتوافقة في أنظمة التحكم في العمليات والأنظمة الإشرافية.
- المراوح الصناعية: دعم التحكم في السرعة القائم على الشبكة وتغذية التشغيل الراجعة.
- آلات الإنتاج: تنسيق تشغيل المشغل من خلال PROFINET أو EtherNet/IP أو Modbus TCP.
- تحديثات المشغلات: إضافة اتصال إيثرنت مدعوم إلى مشغل ABB متوافق حالي.
تعتمد ملاءمة التطبيق على وظائف التحكم المدعومة في المشغل، وملف تعريف الاتصال، وتصميم السلامة على مستوى النظام.
08 | رؤية Global PLC Spare HUB
أثناء الاستبدال الميداني، يجب على الفنيين التحقق من هوية المحول وتهيئة اتصال المشغل. رقم الوحدة المطابق لا يستعيد تلقائيًا اتصال الـ PLC الأصلي.
على سبيل المثال، بعد استبدال محول إيثرنت، قد يظهر المشغل متصلاً بالإنترنت بينما لا يزال الـ PLC يبلغ عن خطأ في اتصال الإدخال/إخراج. تحقق من اختيار البروتوكول، وإعدادات IP، وتهيئة وحدة التحكم، ومعلمات الاتصال قبل استبدال أجهزة إضافية.
سجل التهيئة العاملة قبل إزالة الوحدة الأصلية. بعد التركيب، تأكد من استقرار الاتصال واختبر أوامر المشغل والتغذية الراجعة المقصودة.
09 | محتويات العبوة
- 1 × وحدة محول إيثرنت ABB FENA-01
لا تحدد معلومات المنتج الموردة كابلات إضافية أو ملحقات تركيب. تأكد من محتويات الطلب قبل الشراء.
10 | الضمان والشحن
- الضمان: 12 شهرًا، يخضع لشروط الضمان المكتوبة الخاصة بـ Global PLC Spare HUB.
- خيارات الشحن: FedEx وUPS وDHL، تخضع للوجهة وتوفر الخدمة.
- هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب والتحقق من المخزون.
- المساعدة الفنية: اطلب مراجعة التوافق قبل الطلب.
11 | الأسئلة الشائعة
س1: كيف يمكنني تحديد البروتوكول الذي يستخدمه FENA-01 المثبت؟
تحقق من معلمات تهيئة ناقل المجال (Fieldbus) للمشغل ومشروع الـ PLC. تأكد من البروتوكول المحدد قبل تحميل ملفات الجهاز أو تغيير إعدادات وحدة التحكم.
س2: هل إضاءة مؤشر NETWORK باللون الأخضر تثبت أن الـ PLC يتبادل بيانات المشغل الصحيحة؟
لا. هذا يشير إلى إنشاء اتصالات الشبكة. تحقق من تعيين بيانات الـ PLC، وكلمات الأوامر، والمراجع، وقيم التغذية الراجعة بشكل منفصل.
س3: ماذا يجب أن أفحص قبل تغيير عنوان IP الخاص بالمشغل؟
راجع تهيئة الـ PLC، وخطة تخصيص العناوين، ومخاطر تكرار العناوين. سجل الإعدادات الحالية واتبع إجراء تهيئة IP الموثق للمشغل.
س4: هل يمكن استخدام محول إيثرنت قياسي مع هذا المحول؟
يدعم المحول أجهزة الإيثرنت وفقًا لمعايير IEEE 802.3 وIEEE 802.3u. اختر معدات شبكة صناعية مناسبة واتبع متطلبات الطوبولوجيا، ومسافة الكابلات، والبيئة الخاصة بالتركيب.
س5: ما المعلومات التي يجب أن أرسلها عند طلب عرض سعر للاستبدال؟
قدم طراز FENA-01، ومعرف المنتج، ورمز نوع مشغل ABB، وطراز PLC، والبروتوكول المطلوب، وتهيئة الشبكة الحالية. تساعد هذه التفاصيل في تقييم احتياجات الاستبدال والتشغيل الصحيحة.
اطلب عرض سعر | ABB FENA-01
اتصل بـ Global PLC Spare HUB للحصول على الأسعار، والتوافر، والمساعدة في التوافق الخاصة بـ محول إيثرنت ABB FENA-01. شارك طراز المشغل ومتطلبات الاتصال الخاصة بك للمساعدة في تأكيد الخيار الصحيح.
