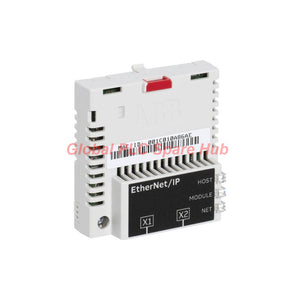

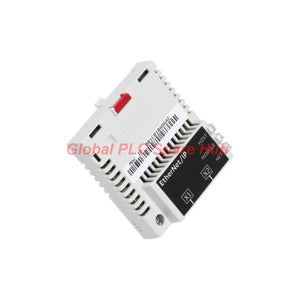

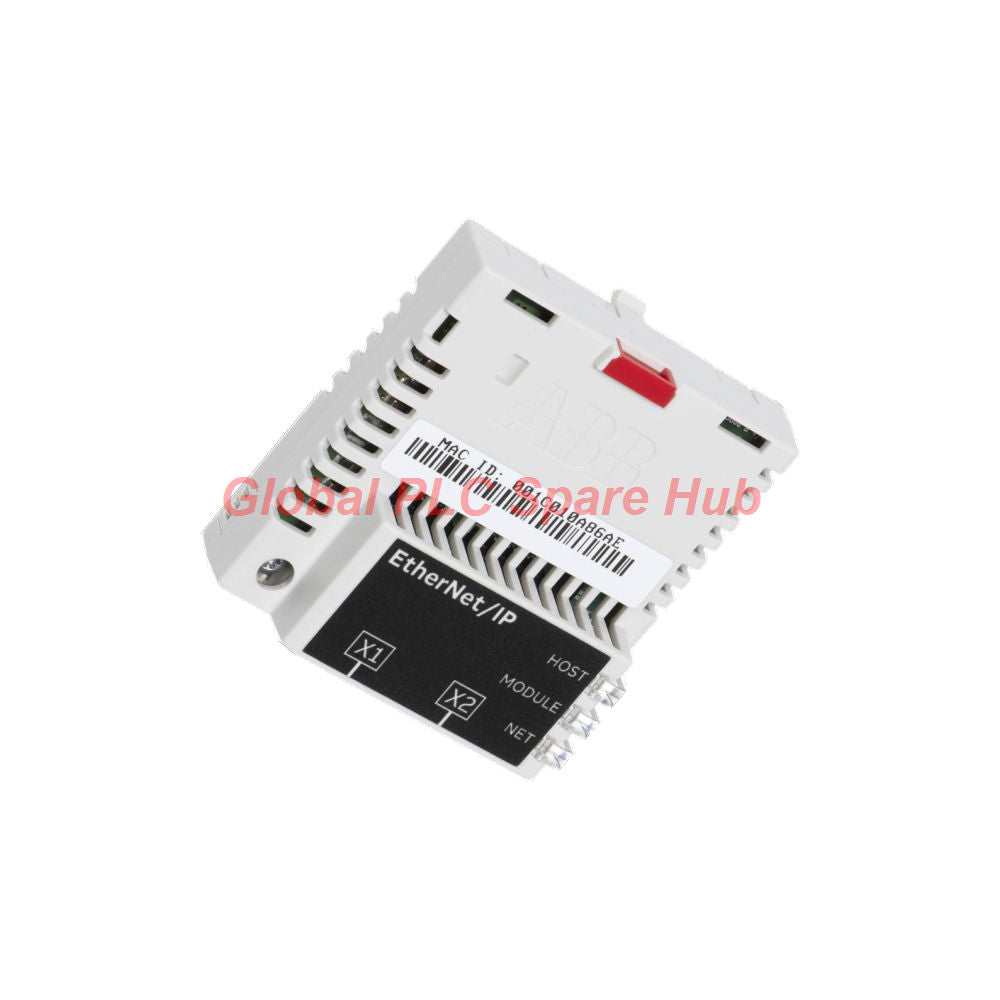

محول FEIP-21 ABB VariMax EtherNet/IP لدمج موثوق للمحركات
Manufacturer: ABB
Product No.: FEIP-21
Condition： متوفر بالمخزون
Product Type: محول إيثرنت/آي بي
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
FEIP-21 | وحدة مهايئ ABB EtherNet/IP لمحركات VariMax
تُعد وحدة ABB FEIP-21 مهايئ اتصالات إضافي يربط محركات VariMax المتوافقة بشبكة EtherNet/IP الصناعية. وهي تتيح للأنظمة القائمة على وحدات التحكم المنطقي القابلة للبرمجة (PLC) تبادل أوامر المحرك، وقيم المرجع، وحالة التشغيل، وبيانات المعلمات المدعومة.
تدعم الوحدة تقنية إيثرنت بسرعة 10 ميجابت في الثانية و100 ميجابت في الثانية مع اكتشاف تلقائي لمعدل النقل. كما يدعم منفذا RJ-45 الموجودان بها اتصالات الشبكة والربط التسلسلي بوحدة مهايئ أخرى. وتساعد ثلاث مؤشرات ضوئية ثنائية اللون المهندسين في تحديد حالة اتصالات المحرك، وحالة الوحدة، ونشاط الشبكة.
تركيز المنتج: توفر FEIP-21 إمكانية الاتصال عبر EtherNet/IP لتركيبات محركات VariMax المتوافقة. يرجى التحقق من طراز المحرك الدقيق وتكوين فتحة الخيارات المدعومة قبل الطلب.
01 | نظرة عامة على البيانات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | ABB |
| الطراز | FEIP-21 |
| نوع المنتج | وحدة مهايئ EtherNet/IP |
| المعدات المتوافقة | محركات VariMax التي تدعم هذا المهايئ |
| التثبيت | فتحة الخيارات الموجودة في وحدة التحكم بالمحرك |
| بروتوكول الاتصال | EtherNet/IP |
| معايير إيثرنت | IEEE 802.3 وIEEE 802.3u |
| معدلات النقل | 10 ميجابت في الثانية و100 ميجابت في الثانية |
| اختيار معدل النقل | اكتشاف تلقائي |
| منافذ إيثرنت | منفذ الشبكة X1 ومنفذ الربط التسلسلي X2 |
| نوع الموصل | RJ-45 |
| موصل المحرك | موصل بـ 20 سنًا |
| وضع الاتصال | نصف مزدوج أو مزدوج كامل |
| عدد الاتصالات | ثلاثة |
| مصدر الطاقة | 3.3 فولت تيار مستمر ±5%، بحد أقصى 400 مللي أمبير، يتم توفيره بواسطة المحرك |
| تصنيف الحماية | IP20 |
| حماية لوحة الدائرة المطبوعة | لوحة دائرة مطبوعة مطلية بطبقة حماية |
| معيار التوافق الكهرومغناطيسي | EN 61800-3:2004، كما هو محدد في الوثائق المرفقة |
| الظروف المحيطة | اتبع المواصفات البيئية للمحرك المتصل |
02 | وظائف التحكم والاتصال بالمحرك
تقوم FEIP-21 بنقل بيانات التحكم والمراقبة المدعومة بين محرك VariMax ووحدة تحكم EtherNet/IP. تعتمد الوظائف المتاحة على تكوين المحرك ومعلمات الاتصال.
- أوامر المحرك: إرسال أوامر البدء، والإيقاف، وتمكين التشغيل المدعومة من وحدة التحكم.
- مراجع السرعة: نقل مراجع سرعة المحرك من خلال بيانات العملية المكونة.
- مراجع عزم الدوران: إرسال أوامر عزم الدوران المدعومة لتطبيقات المحرك المتوافقة.
- تكامل PID: توفير قيم العملية الفعلية أو القيم المرجعية لوحدة تحكم PID الخاصة بالمحرك.
- مراقبة الحالة: قراءة معلومات حالة المحرك المتاحة والقيم الفعلية.
- استعادة الأخطاء: إصدار أوامر إعادة ضبط أخطاء المحرك المدعومة من خلال نظام التحكم.
- الوصول إلى المعلمات: قراءة أو كتابة معلمات المحرك المدعومة من خلال واجهة الاتصال.
- الاتصال الهندسي: توصيل أداة Drive Composer pro من خلال مسار الاتصال المدعوم.
ملاحظة التكامل: تحقق من مجموعات البيانات المطلوبة، وتعيين بيانات العملية، وخدمات المعلمات المدعومة في وثائق المحرك المعمول بها.
03 | واجهة إيثرنت وتخطيط الشبكة
يدعم المهايئ ترتيبات توصيل إيثرنت الصناعية الشائعة. يمكن للمهندسين اختيار طوبولوجيا الناقل، أو النجمة، أو الحلقة وفقًا لهندسة وحدة التحكم ومتطلبات التثبيت.
| ميزة الشبكة | المواصفات |
|---|---|
| إيثرنت المدعوم | 10BASE-TX و100BASE-TX |
| المنفذ X1 | اتصال شبكة إيثرنت |
| المنفذ X2 | اتصال لربط وحدة مهايئ أخرى تسلسلياً |
| التفاوض التلقائي | مدعوم |
| Auto-MDIX | مدعوم، بما في ذلك التبديل التلقائي للخطوط |
| الكابل الموصى به | CAT5e أو CAT6 S/FTP أو S/STP أو SF/FTP |
| الموصل | RJ-45 |
| الإنهاء | داخلي |
| أقصى طول للقطاع | 100 متر / 328 قدم |
| الطوبولوجيا المدعومة | ناقل، نجمة، أو حلقة |
| حجم السلسلة الموصى به | ما يصل إلى 50 عقدة |
| حد طوبولوجيا الحلقة | ما يصل إلى 50 وحدة FEIP-21، وفقًا للمواصفات المرفقة |
تخطيط الشبكة: توصي الوثائق المرفقة بحد أقصى 50 عقدة في السلسلة. قد تؤدي السلاسل الأكبر إلى تأخيرات إضافية وتتطلب تقييم دورة الاتصال.
- استخدم كابل إيثرنت صناعي مناسب لبيئة التشغيل.
- تحقق من موصلات RJ-45 للتأكد من تعشيقها الآمن وعدم وجود تلف في جهات الاتصال.
- افصل أسلاك إيثرنت عن كابلات طاقة المحرك حيثما كان ذلك عمليًا.
- تأكد من أن الطوبولوجيا المختارة تتطابق مع قدرات وحدة التحكم ومعدات الشبكة.
- تحقق من استقرار الاتصال بعد إضافة عقد أو تغيير تخطيط الشبكة.
04 | إجراءات التثبيت
قم بتثبيت FEIP-21 في فتحة الخيارات المخصصة على وحدة التحكم بمحرك VariMax المتوافق.
- التحقق من التوافق: تأكد من طراز المحرك وموضع وحدة الخيارات المسموح به.
- عزل الطاقة: اتبع إجراءات السلامة الخاصة بالشركة المصنعة للمحرك قبل فتح وحدة التحكم.
- تحضير القفل: اسحب آلية قفل الوحدة للخارج.
- إدخال المهايئ: قم بتركيب الوحدة بعناية في فتحة الخيارات المخصصة.
- تأمين القفل: ادفع آلية القفل مرة أخرى إلى موضعها.
- ربط البرغي: اتبع تعليمات المحرك المعمول بها لإجراء التثبيت المحدد.
- توصيل إيثرنت: قم بتوصيل كابل الشبكة بـ X1 واستخدم X2 عند ربط مهايئ آخر مدعوم تسلسلياً.
- التحقق من التثبيت: افحص الموصلات، وموضع الوحدة، وتكوين وحدة التحكم قبل التشغيل.
- هام: لا تحدد المعلومات المرفقة عزم ربط لـ FEIP-21. اتبع دليل أجهزة المحرك ذي الصلة بدلاً من افتراض قيمة عزم دوران من طراز مهايئ آخر.
05 | سير عمل التشغيل والتشخيص
يتطلب التشغيل الموثوق تركيباً صحيحاً للأجهزة، وتكوين EtherNet/IP، وتعريفات متطابقة لبيانات العملية. استخدم الفحوصات التالية أثناء التشغيل الأولي أو التحقيق في الأعطال.
| مرحلة الاختبار | الإجراء الهندسي | الغرض |
|---|---|---|
| التحقق من الأجهزة | تأكيد طراز المهايئ وتوافق المحرك. | منع تثبيت وحدة غير مدعومة. |
| الاتصال المادي | فحص X1، X2، وتوصيلات كابل إيثرنت. | تحديد الموصلات غير المحكمة ومشاكل الرابط المادي. |
| تكوين وحدة التحكم | التحقق من تكوين جهاز EtherNet/IP ومعالجته. | التأكد من أن وحدة التحكم تستهدف الجهاز الصحيح. |
| تعيين البيانات | مقارنة تعيينات الأوامر، والمرجع، والحالة، والتغذية الراجعة. | منع التفسير غير الصحيح لبيانات العملية. |
| اختبار أوامر المحرك | اختبار الأوامر المعتمدة في ظل ظروف تشغيل آمنة. | التحقق من استجابة التحكم المتوقعة. |
| الوصول إلى المعلمات | اختبار قراءة وكتابة المعلمات المدعومة. | تأكيد الوصول الهندسي المطلوب. |
| التحقق التشغيلي | مراقبة استقرار الاتصال وتغذية المحرك الراجعة. | تأسيس خط أساس تشغيل موثوق. |
مثال ميداني: قد تنشئ وحدة PLC اتصال إيثرنت بينما يفشل المحرك في الاستجابة لأمر البدء. يجب على المهندسين فحص تعيين الأوامر، وإعدادات التحكم في المحرك، وأقفال التشغيل البينية قبل استبدال المهايئ.
سجل تكوين وحدة التحكم، ومعلمات المحرك، والأعراض الملاحظة أثناء التشغيل. تساعد هذه السجلات الفنيين على مقارنة التشغيل الطبيعي بأعطال الاتصال اللاحقة.
06 | التطبيقات النموذجية وتكامل المعدات
- أنظمة محركات VariMax: توصيل المحركات المدعومة بشبكات الأتمتة القائمة على EtherNet/IP.
- الآلات التي تتحكم فيها وحدة PLC: تبادل أوامر المحرك، والمراجع، ومعلومات الحالة مع وحدة تحكم متوافقة.
- أنظمة السيور الناقلة: تنسيق تشغيل المحرك ومراقبة التغذية الراجعة التشغيلية.
- معدات الضخ والتهوية: دمج مراجع المحرك المدعومة في منطق التحكم في العملية.
- آلات الإنتاج: دعم وظائف التحكم في المحرك وإعادة ضبط الأخطاء القائمة على الشبكة.
- أنظمة العمليات الصناعية: نقل قيم ومراجع عملية PID المدعومة عبر واجهة المحرك.
- عمليات الصيانة: الوصول إلى المعلمات المدعومة والتحقيق في مشاكل التشغيل المتعلقة بالاتصال.
يوفر المهايئ إمكانية اتصال وليس قدرة مستقلة على التحكم في المحرك. تعتمد وظائف التشغيل الفعلية على المحرك المتصل، ومنطق وحدة التحكم، والمعلمات المكونة.
07 | التوافق واختيار قطع الغيار
تستهدف FEIP-21 تحديداً محركات VariMax المتوافقة. لا تفترض التوافق مع كل عاكس ABB أو مع عائلات مهايئ إيثرنت الأخرى من ABB.
| فحص الاختيار | المعلومات المراد تأكيدها |
|---|---|
| تعريف المحرك | طراز محرك VariMax الدقيق وتعيين وحدة التحكم |
| دعم فتحة الخيارات | ما إذا كان دليل أجهزة المحرك يدرج توافق FEIP-21 |
| بروتوكول وحدة التحكم | دعم EtherNet/IP وتكوين الجهاز المطلوب |
| بيانات العملية | حقول الأوامر، والمرجع، والتغذية الراجعة، والحالة المطلوبة |
| تخطيط الشبكة | استخدام المنفذ، نوع الكابل، الطوبولوجيا، وطول القطاع |
| تخطيط الاستبدال | ملصق الوحدة الحالية وسجلات التكوين |
نصيحة الشراء: قدم تفاصيل لوحة اسم المحرك وملصق المهايئ المثبت عند طلب عرض أسعار. يسمح هذا بإجراء فحوصات التوافق قبل طلب الاستبدال.
08 | اعتبارات البيئة والتوافق الكهرومغناطيسي
- تصنيف حماية IP20: قم بتثبيت الوحدة في بيئة تلبي قيود التصنيف. لا يوفر IP20 حماية من الماء.
- الظروف البيئية: اتبع حدود التشغيل المحددة في دليل المحرك المتوافق.
- التوافق الكهرومغناطيسي: تنص المواصفات المرفقة على الامتثال لمعيار EN 61800-3:2004.
- حماية لوحة الدائرة المطبوعة: يساعد الطلاء الواقي في حماية لوحة الدائرة من التأثيرات البيئية المحددة.
- سلامة الإشارة: استخدم كابلات إيثرنت مناسبة وممارسات أسلاك صناعية سليمة لتقليل مخاطر التداخل.
لا تحدد المواصفات المرفقة نطاق درجة حرارة تشغيل منفصل أو موافقات سلامة إضافية. راجع وثائق المحرك المعمول بها للحصول على المتطلبات الخاصة بالمشروع.
09 | رؤية Global PLC Spare HUB
بالنسبة لتكامل محرك EtherNet/IP، تربط FEIP-21 وظائف اتصال محرك VariMax بمنطق تطبيق وحدة التحكم. تعتمد قيمتها العملية على التكوين الصحيح وتركيب الشبكة الموثوق.
سيناريو ميداني: بعد استبدال وحدة التحكم، قد يقوم فريق الصيانة باستعادة اتصال الشبكة ولكن لا يزال يواجه تغذية راجعة غير صحيحة من المحرك. يجب على المهندسين مقارنة تعيينات بيانات العملية السابقة والحالية، وتحجيم المرجع، وتكوين التحكم في المحرك قبل تشخيص فشل الأجهزة.
يتضمن تحقيق شائع آخر الاتصالات المتقطعة. تحقق من حالة الكابل، وتوصيلات RJ-45، وحالة جهاز الشبكة، وتشخيصات وحدة التحكم قبل استبدال المهايئ. تأكد من السبب الجذري من خلال وثائق المحرك وسجلات التشخيص المتاحة.
لتخطيط قطع الغيار، سجل طراز المهايئ، والمحرك المتصل، ومنصة وحدة التحكم، ووظائف التحكم المطلوبة. تساعد هذه المعلومات المهندسين وفرق الشراء في التحقق من الاستبدال مقابل التثبيت الفعلي.
10 | التعبئة والشحن والضمان
- المنتج: وحدة مهايئ ABB FEIP-21 EtherNet/IP.
- التعبئة: كرتون مقوى مع تغليف فقاعي بلاستيكي مضاد للكهرباء الساكنة، وفقاً للمواصفات المرفقة.
- شركات الشحن: FedEx وUPS وDHL، خاضعة لتوفر الوجهة والخدمة.
- هدف الإرسال: عادة في غضون 24-48 ساعة بعد تأكيد الطلب والتحقق من المخزون.
- الضمان: 12 شهراً، يخضع لشروط الضمان المكتوبة للبائع.
- المساعدة في الطلب: اتصل بـ Global PLC Spare HUB لتأكيد التوفر، وتوافق المحرك، وترتيبات الشحن.
11 | الأسئلة الشائعة
س1: ما الذي يجب على المهندس توثيقه قبل إزالة FEIP-21 موجودة؟
سجل طراز المحرك، وتكوين وحدة التحكم، وعنونة الشبكة، وتعيينات بيانات العملية، ومعلمات المحرك ذات الصلة. قم بتصوير التوصيلات المثبتة عند السماح بذلك. تساعد هذه السجلات في استعادة إعداد الاتصال الأصلي بعد الاستبدال.
س2: كيف يمكن للمهندسين التمييز بين عطل الاتصال ومشكلة التحكم في المحرك؟
تحقق أولاً من اتصال إيثرنت وحالة اتصال وحدة التحكم. ثم افحص تسليم الأوامر، وحالة المحرك، وأذونات التحكم، والأقفال البينية النشطة. لا يضمن الاتصال الناجح قدرة المحرك على تنفيذ كل أمر مطلوب.
س3: ما الذي يجب فحصه عندما تفقد الآلة الاتصال بعد الصيانة؟
افحص الكابلات التي تم تحريكها، وموضع الموصل، وتركيب الوحدة، والتغييرات في مشروع وحدة التحكم. قارن إعدادات الشبكة الحالية بآخر تكوين تم التحقق منه قبل استبدال الأجهزة.
س4: هل يمكن لـ FEIP-21 استبدال مهايئ إيثرنت آخر من ABB مباشرة؟
لا تفترض القابلية للتبديل المباشر. تأكد من قائمة المهايئات المدعومة للمحرك المستهدف، وترتيب الموصل، ومتطلبات البروتوكول، وإجراء التكوين. لا تؤسس الواجهات المتشابهة توافقاً مكافئاً للأجهزة.
س5: ما التفاصيل التي تساعد فرق الشراء في الحصول على عرض أسعار دقيق؟
قدم تعيين طراز FEIP-21، وطراز محرك VariMax المتصل، والكمية المطلوبة، ووجهة التسليم، والتطبيق المقصود. أرفق صورة واضحة للملصق عند توفرها. تدعم هذه التفاصيل التحقق من الطراز وتقلل من أخطاء الاختيار.
طلب عرض أسعار لـ ABB FEIP-21
هل تبحث عن وحدة مهايئ ABB FEIP-21 EtherNet/IP لتركيب محرك VariMax أو مشروع صيانة؟ اتصل بـ Global PLC Spare HUB للحصول على الأسعار، وتأكيد التوفر، والمساعدة في التوافق، وخيارات الشحن.
شارك طراز محركك ومتطلبات التطبيق لمساعدة فريقنا في تقييم الوحدة الصحيحة لنظامك.
