وحدة واجهة الاتصال PROFIBUS DP طراز ABB FPBA-01

Manufacturer: ABB
Product No.: FPBA-01
Condition： متوفر بالمخزون
Product Type: وحدة واجهة الاتصال
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

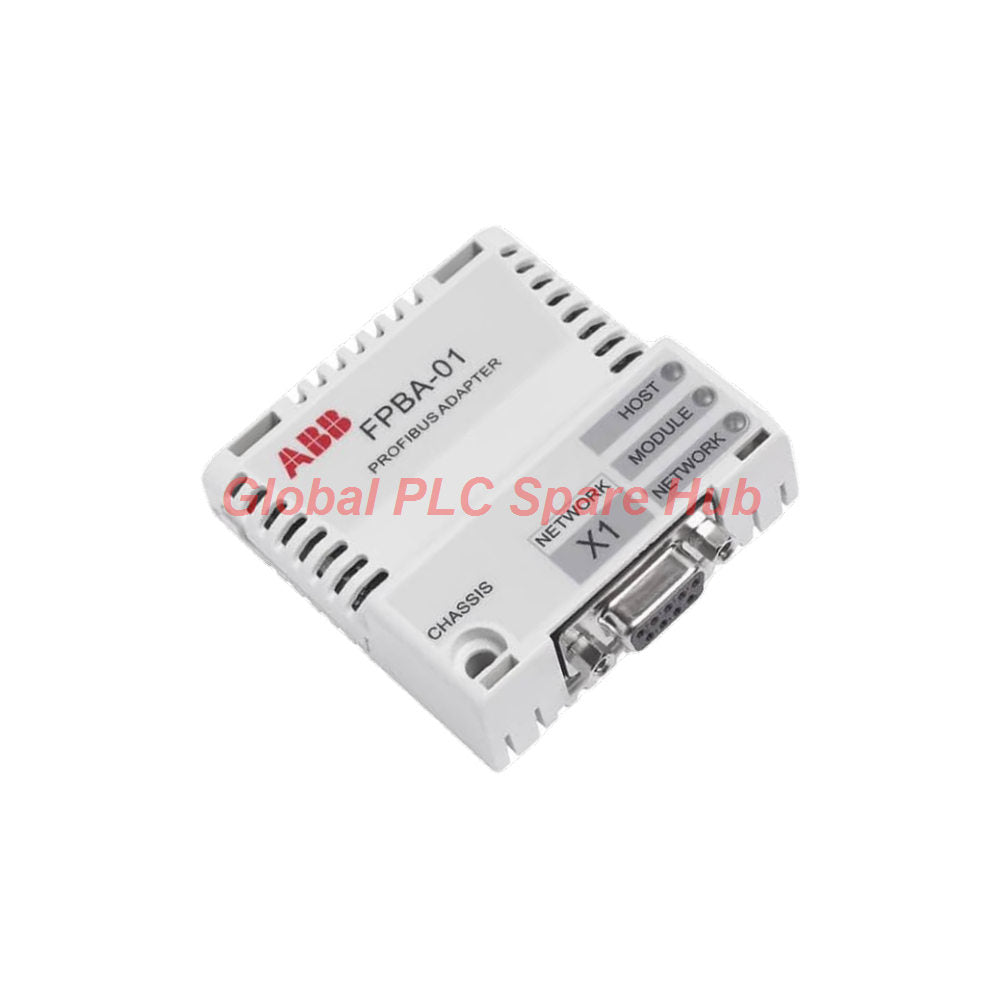

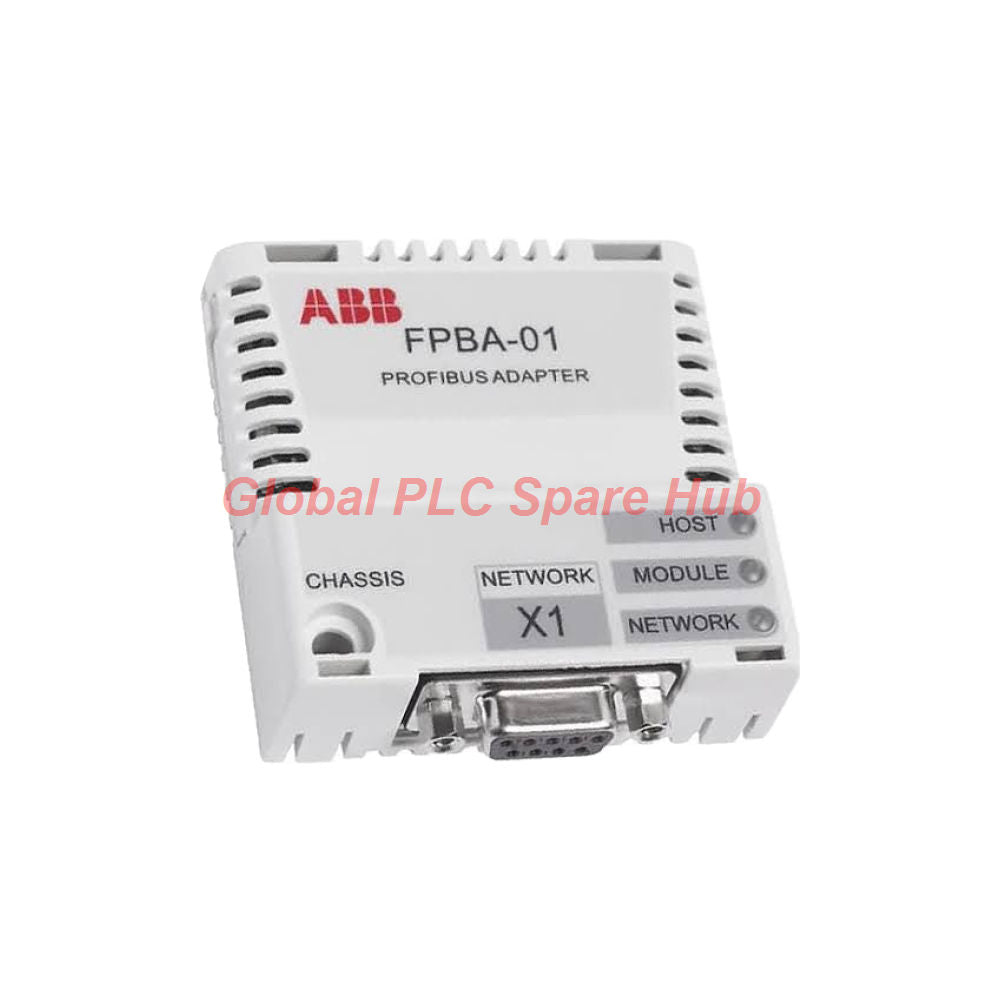

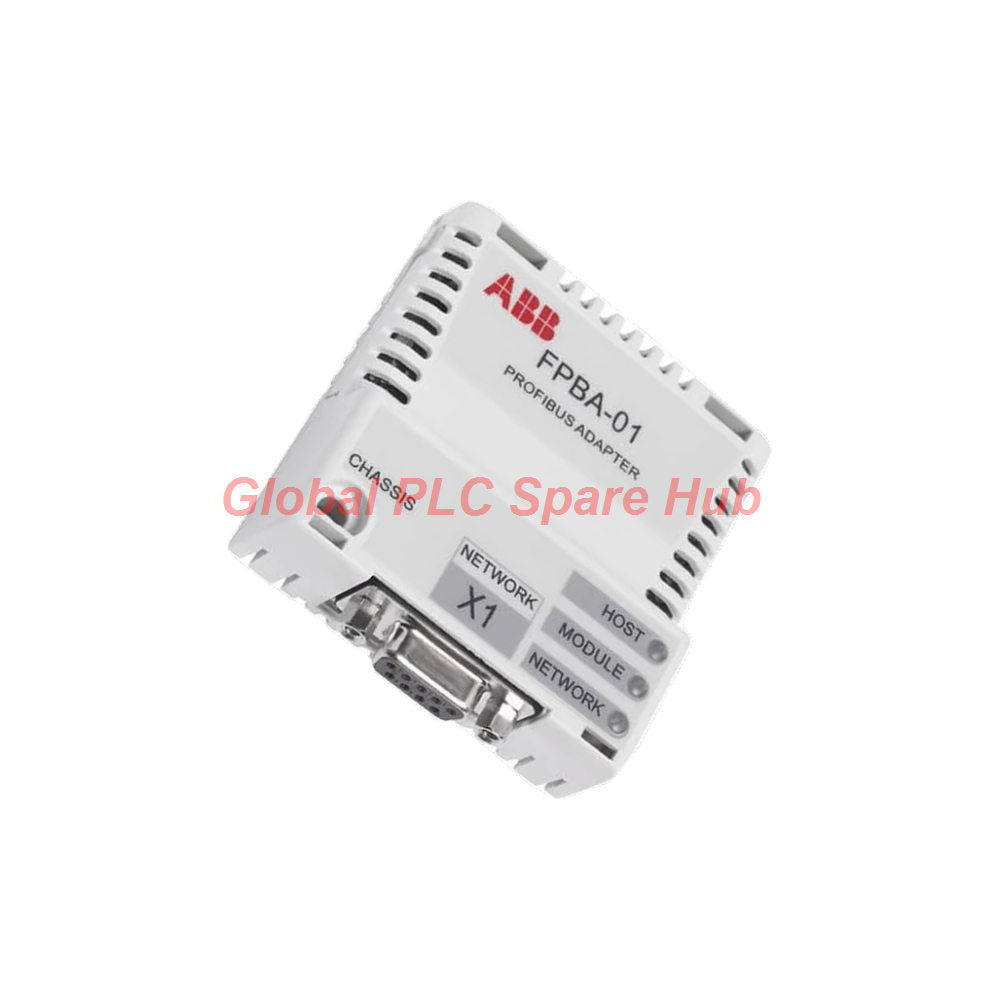

وحدة مهايئ PROFIBUS DP من نوع ABB FPBA-01 – نظرة عامة على المنتج

إن ABB FPBA-01 هي وحدة مهايئ PROFIBUS DP مصممة لربط محركات ABB المتوافقة بشبكات PROFIBUS الصناعية. وهي تتيح تبادل البيانات العملية بشكل دوري بين المحرك ومتحكم PROFIBUS DP الرئيسي. يتم تركيب الوحدة مباشرة في منفذ الخيارات المخصص بالمحرك وتتلقى طاقة تشغيلها الأساسية منه.

تدعم FPBA-01 سرعات اتصال تصل إلى 12 ميجابت/ثانية، وتقوم باكتشاف معدل نقل الشبكة تلقائياً. تساعد ثلاثة مصابيح LED ثنائية اللون المهندسين في التعرف على حالة الوحدة، واتصال المضيف، وظروف الشبكة.

المواصفات الفنية

العلامة التجارية	ABB
الطراز	FPBA-01
نوع الوحدة	مهايئ اتصالات PROFIBUS DP
الوظيفة الأساسية	اتصال المحرك بشبكة PROFIBUS DP
التركيب	منفذ خيارات مخصص في محرك ABB متوافق
تصنيف الحماية	IP20
تغذية المحرك	+3.3 فولت تيار مستمر ±5%، بحد أقصى 450 مللي أمبير
تغذية الإنهاء المعزولة	+5 فولت تيار مستمر، بحد أقصى 30 مللي أمبير، متاحة عند الأطراف 5 و 6 في X1
موصل المحرك	موصل 20 سن، X2
موصل الناقل	موصل D-sub 9 سن، X1
بروتوكول الشبكة	PROFIBUS DP
الواجهة المادية	غير متزامن، نصف مزدوج RS-485
أقصى معدل نقل	12 ميجابت/ثانية، يتم اكتشافه تلقائياً
مؤشرات الحالة	ثلاثة مصابيح LED ثنائية اللون: المضيف (HOST)، الوحدة (MODULE)، والشبكة (NETWORK)
العزل الكهربائي	عزل وظيفي بين واجهة الناقل والمحرك
حماية لوحة الدوائر	لوحة دوائر مطبوعة مطلية
معيار التوافق الكهرومغناطيسي	مطابقة لمعيار EN 61800-3:2004
الظروف المحيطة	اتبع الحدود المحددة في أدلة تشغيل المحرك المتصل

ملاحظة هندسية: تعد FPBA-01 مهايئ اتصالات وليست أداة قياس. لذا فإن نطاق القياس، والحساسية، والخطية، والدقة، والاستجابة للتردد لا تنطبق على وظيفتها الأساسية.

مواصفات شبكة وكابلات PROFIBUS

تستخدم ABB FPBA-01 كابلات مزدوجة مجدولة محمية من نوع RS-485. توصي ABB باستخدام كابل معتمد لشبكات PROFIBUS للحفاظ على سلامة الإشارة وموثوقية الاتصال.

طوبولوجيا الشبكة	خط رئيسي مع خطوط فرعية مسموح بها
أقصى عدد لعقد الشبكة	ما يصل إلى 126 عقدة مع مكررات الإشارة؛ عادة 31 عقدة لكل قطاع قبل إضافة مكرر
الإنهاء	إنهاء بمقاومة 220 أوم أو دائرة إنهاء نشطة مناسبة عند طرفي الخط الرئيسي
الإنهاء المدمج	لا تحتوي الوحدة على إنهاء ناقل مدمج
نوع الكابل	كابل مزدوج مجدول ومحمي من نوع RS-485

خصائص الكابل المحددة:

المعامل	الخط A: PROFIBUS DP	الخط B: DIN 19245 الجزء 1
المقاومة	35–165 أوم عند 3–20 ميجاهرتز	100–130 أوم فوق 100 كيلوهرتز
السعة	أقل من 30 بيكوفاراد/م	أقل من 60 بيكوفاراد/م
المقاومة الكهربائية	أقل من 110 أوم/كم	غير محدد
قطر السلك	فوق 0.64 مم	فوق 0.53 مم
مقطع الموصل	فوق 0.34 مم²	فوق 0.22 مم²

أقصى طول للناقل حسب معدل النقل:

معدل النقل	الخط A	الخط B
9.6–93.75 كيلوبت/ثانية	1200 م	1200 م
187.5 كيلوبت/ثانية	1000 م	600 م
500 كيلوبت/ثانية	400 م	200 م
1.5 ميجابت/ثانية	200 م	غير منطبق
3 ميجابت/ثانية	100 م	غير منطبق
6 ميجابت/ثانية	100 م	غير منطبق
12 ميجابت/ثانية	100 م	غير منطبق

ملاحظة: تعتمد حدود الكابل الفعلية على مواصفات الكابل المختار، وتكوين الشبكة، وظروف التركيب. تحقق من وثائق ABB المعمول بها قبل التشغيل.

دليل التركيب

تأكد من أن محرك ABB المستهدف يدعم وحدة خيارات FPBA-01.
افصل طاقة المحرك واتبع إجراءات السلامة الكهربائية الخاصة بالشركة المصنعة.
أدخل المهايئ في منفذ الخيارات المخصص وقم بتثبيته وفقاً لدليل المحرك.
قم بتوصيل موصل الناقل D-sub ذو الـ 9 سنون بكابل PROFIBUS.
تحقق من حماية الكابل، والقطبية، وحالة الموصل، وترتيبات التأريض.
قم بتركيب إنهاء مناسب عند كلا الطرفين الماديين للخط الرئيسي.
قم بتهيئة متحكم PROFIBUS الرئيسي باستخدام ملف تعريف الجهاز الصحيح ومعلمات المحرك المطلوبة.
أعد الطاقة وافحص مؤشرات المضيف (HOST)، والوحدة (MODULE)، والشبكة (NETWORK).

هام: لا تقم أبداً بإدخال أو إزالة المهايئ بينما يظل المحرك تحت الطاقة ما لم تسمح وثائق المحرك الخاصة بذلك الإجراء صراحةً.

التشغيل والصيانة

توفر مصابيح LED الثلاثة ثنائية اللون معلومات تشخيصية عملية أثناء البدء واستكشاف الأخطاء وإصلاحها.

المؤشر	حالة LED	المعنى والإجراء الموصى به
MODULE	أخضر ثابت	حالة الوحدة سليمة.
MODULE	أحمر وامض	تحقق من إعدادات الوحدة المهيأة وتكوين المحرك.
MODULE و HOST	وامض أحمر معاً	تقوم الوحدة بإنشاء اتصال مع المحرك المضيف.
MODULE و NETWORK	MODULE وامض أخضر؛ NETWORK وامض أحمر	تم فقدان اتصال الشبكة. تحقق من كابل الناقل وحالة المتحكم الرئيسي.
MODULE و NETWORK	MODULE يومض أخضر مرة في الثانية؛ NETWORK أخضر ثابت	لا يوجد اتصال مع هذه العقدة. افحص تهيئة المتحكم الرئيسي وعنونة العقدة.
MODULE و NETWORK	MODULE يومض أخضر ثلاث مرات في الثانية؛ NETWORK أخضر ثابت	يوجد اتصال متحكم من الفئة 2 فقط. لم يبدأ الاتصال الدوري بعد.
MODULE	أحمر ثابت	يوجد خطأ في الوحدة. تحقق من توافق المحرك وحالة المهايئ.
MODULE و HOST	وامض برتقالي متبادل	يوجد خطأ في نظام الملفات الداخلي. أعد تشغيل طاقة المحرك حسب توصية ABB. اتصل بـ ABB إذا استمر الخطأ.
NETWORK	أخضر وامض	تقوم الوحدة بإنشاء اتصال بالشبكة.
NETWORK	أخضر ثابت	اتصال الشبكة سليم. أكد تبادل البيانات الدوري بشكل منفصل.
NETWORK	أحمر وامض	تم فقدان اتصال الشبكة. تحقق من الكابلات، والإنهاء، وعمل المتحكم الرئيسي.

مثال لاستكشاف الأخطاء في الموقع: قد يُظهر المحرك مؤشر شبكة سليم ولكن يفشل في تبادل البيانات العملية الدورية. تحقق مما إذا كان المتحكم الرئيسي قد أنشأ اتصال الفئة 1 المطلوب وما إذا كان تكوين العقدة يطابق إعدادات المحرك.

في حالة حدوث أعطال اتصال متقطعة، افحص تثبيت الموصلات، وحماية الكابل، والإنهاء، وطول القطاع. سجل حالات مصابيح LED قبل إعادة تشغيل المعدات؛ فهذه الأدلة تساعد المهندسين على التمييز بين أخطاء التهيئة ومشكلات الطبقة المادية.

التطبيقات النموذجية

أنظمة التحكم في المحركات: ربط محركات ABB المتوافقة بشبكات PROFIBUS DP القائمة على PLC.
معدات السيور الناقلة: تبادل أوامر المحرك وحالة التشغيل مع متحكم مركزي.
أنظمة المضخات والمراوح: دمج اتصال المحرك في بنيات الأتمتة على مستوى المصنع.
آلات الإنتاج: دعم التحكم المنسق في المحرك عبر متحكم PROFIBUS DP رئيسي.
الصيانة والتشخيص: استخدام مؤشرات LED وتشخيصات المتحكم الرئيسي للتحقيق في انقطاعات الاتصال.

إرشادات التوافق والاختيار

تحقق من طراز محرك ABB الدقيق ووحدات الخيارات المدعومة قبل الطلب.
تأكد من أن نظام التحكم يدعم PROFIBUS DP ووضع الاتصال المطلوب.
تحقق من تكوين المتحكم الرئيسي، وعنوان العقدة، وملف تعريف الجهاز، وتخطيط البيانات العملية المطلوب.
تأكد من موصل الناقل المطلوب، ونوع الكابل، وترتيب الإنهاء، ومعدل الباود للشبكة.
لمشاريع الاستبدال، قارن تسمية الطراز الكاملة للمهايئ المثبت ومتطلبات الأجهزة.

نصيحة الاختيار: لا تختر مهايئاً بناءً على واجهة PROFIBUS فقط. تأكد من توافق المحرك ومتطلبات البرامج الثابتة (Firmware) أو التهيئة مع وثائق ABB ذات الصلة.

المعايير والاعتبارات البيئية

التوافق الكهرومغناطيسي: تشير المواصفات المقدمة إلى الامتثال لمعيار EN 61800-3:2004.
الحماية: تصنيف IP20 يحمي من الوصول إلى الأجزاء الخطرة والأجسام الصلبة ضمن الحدود المحددة، ولا يوفر حماية ضد الماء.
العزل الكهربائي: واجهة الناقل معزولة وظيفياً عن المحرك.
الحدود البيئية: اتبع أدلة المحرك المتصل فيما يخص درجة الحرارة، والرطوبة، والاهتزاز، وظروف التشغيل الأخرى.
التحكم في التداخل: استخدم كابل مزدوج مجدول ومحمي معتمد، وتأريض صحيح، وإنهاء مناسب لتقليل اضطرابات الاتصال.

المواصفات المقدمة لا تحدد نطاق درجة حرارة تشغيل منفصل أو شهادة سلامة مستقلة لهذا المهايئ. راجع وثائق ABB للحصول على تركيبة المحرك الدقيقة ومتطلبات التركيب.

رؤية Global PLC Spare HUB

في تكامل المحركات العملي، غالباً ما تنبع أعطال الاتصال من تكوين الشبكة وليس من أجهزة المهايئ. يجب على المهندسين التحقق من الناقل المادي أولاً، ثم مراجعة تكوين المتحكم الرئيسي وتخطيط البيانات الدورية.

على سبيل المثال، قد تنشئ وحدة ABB FPBA-01 بديلة اتصالاً مادياً بالشبكة ولكنها تظل غير قادرة على تبادل البيانات العملية. عدم التطابق بين العقدة المهيأة ومشروع المتحكم الرئيسي يمكن أن يمنع الاتصال الدوري الطبيعي.

تركز عملية الاختيار لدينا على طراز المحرك، وتوافق منفذ الخيارات، ومتطلبات متحكم PROFIBUS الرئيسي، وتفاصيل التركيب. تساعد هذه الفحوصات في تقليل تأخيرات التشغيل وتجنب طلب أجهزة اتصالات غير متوافقة.

التغليف، الشحن، والضمان

المنتج: وحدة مهايئ PROFIBUS DP من نوع ABB FPBA-01.
التغليف: يتم توفير المنتج مع تغليف وقائي مناسب. تحقق من الملحقات المرفقة قبل الطلب.
طرق الشحن: عبر FedEx أو UPS أو DHL، حسب الوجهة وتوافر الخدمة.
وقت الإرسال: يتم الترتيب عادةً خلال 24–48 ساعة بعد تأكيد الطلب والتحقق من المخزون.
الضمان: ضمان لمدة 12 شهراً، يخضع لشروط الضمان المكتوبة الخاصة بالبائع.
دعم الطلب: اتصل بـ Global PLC Spare HUB لتأكيد المخزون، وترتيبات التسليم، وتوافق المحرك.

الأسئلة الشائعة

س1: ما هي وظيفة مهايئ ABB FPBA-01؟

تقوم FPBA-01 بربط محركات ABB المتوافقة بشبكات PROFIBUS DP، مما يتيح للمحرك تبادل بيانات التحكم والحالة مع متحكم رئيسي مدعوم.

س2: هل تدعم FPBA-01 الاتصال بسرعة 12 ميجابت/ثانية؟

نعم، تدعم الوحدة معدلات نقل تصل إلى 12 ميجابت/ثانية وتكتشف معدل الشبكة تلقائياً. تعتمد حدود طول الكابل على المعدل المختار ومواصفات الكابل.

س3: لماذا يظل مؤشر NETWORK أخضر رغم فشل الاتصال الدوري؟

يشير مؤشر NETWORK الأخضر إلى وجود اتصال شبكة قائم، ولكنه لا يثبت أن تبادل البيانات الدورية نشط. تحقق من نوع اتصال المتحكم الرئيسي، وتكوين العقدة، وتخطيط البيانات العملية.

س4: ماذا يجب أن يفحص المهندسون قبل استبدال FPBA-01؟

سجل طراز المحرك، وتسمية المهايئ الحالي، وعنوان العقدة، وتكوين المتحكم الرئيسي، وحالات مؤشرات LED. تحقق من توافق البديل واحفظ معلمات المحرك الأصلية قبل تغيير الأجهزة.

س5: هل تتضمن FPBA-01 إنهاء ناقل؟

لا، لا تتضمن الوحدة إنهاء مدمج. قم بتركيب إنهاء مناسب عند كلا الطرفين الماديين للخط الرئيسي لشبكة PROFIBUS، باتباع تصميم الشبكة ووثائق المعدات.

س6: هل يمكن لـ FPBA-01 الاتصال بأي محرك ABB؟

ليس بالضرورة. يجب أن يدعم المحرك المهايئ وواجهة منفذ الخيارات الخاصة به. تأكد من التوافق باستخدام دليل المحرك المحدد قبل الشراء.

س7: ما هي المعلومات التي يجب أن أقدمها عند طلب عرض سعر؟

قدم رقم الطراز الكامل، وطراز المحرك المستهدف، والكمية المطلوبة، ووجهة التسليم، وأي تفاصيل حول أعطال الاتصال الحالية. تساعد هذه التفاصيل فريقنا في التحقق من التوافق وإعداد عرض سعر مناسب.

طلب عرض سعر لـ ABB FPBA-01

هل تحتاج إلى وحدة مهايئ ABB FPBA-01 PROFIBUS DP لتكامل المحرك أو صيانته؟ اتصل بـ Global PLC Spare HUB للحصول على الأسعار، والتوافر، والمساعدة في التوافق، وخيارات الشحن.
