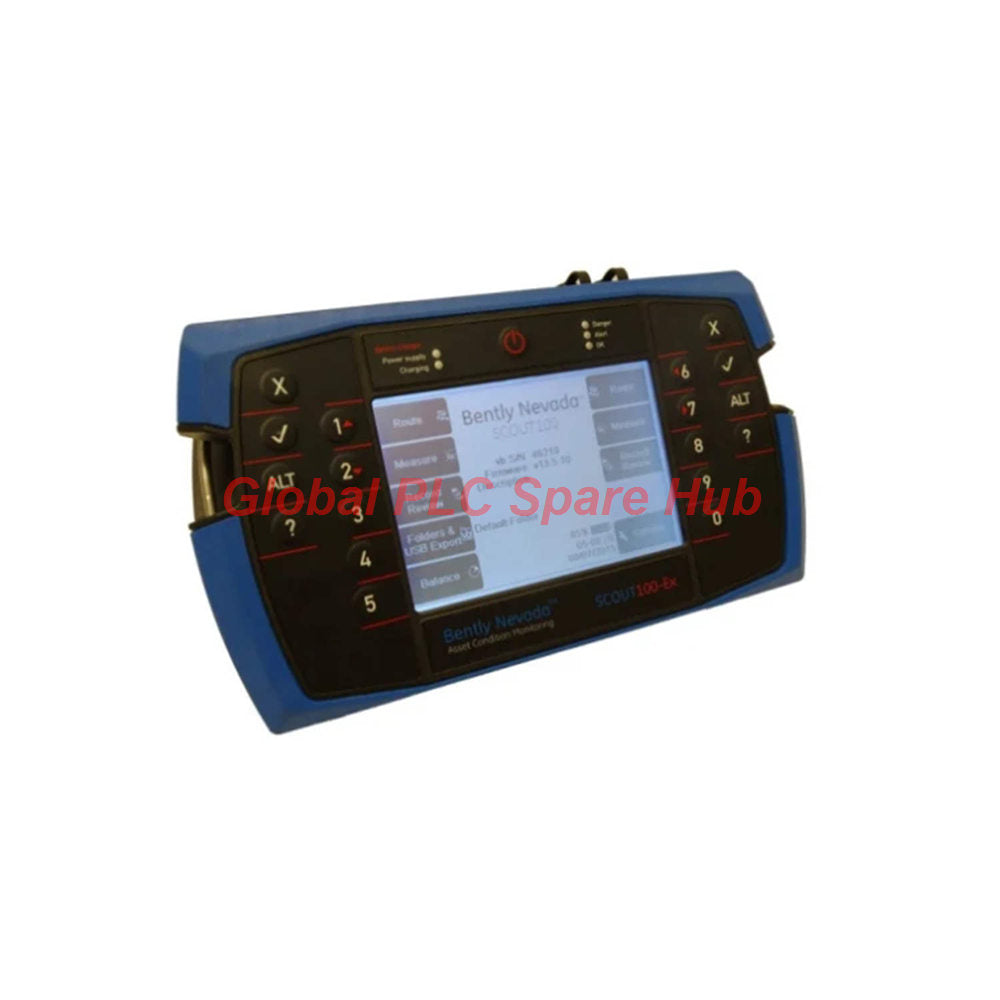

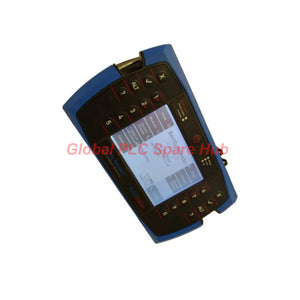

جهاز قياس الاهتزازات Bently Nevada SCOUT140EX-02 | مجمع بيانات 4 قنوات

نظرة عامة على المنتج

ينتمي الجهاز Bently Nevada SCOUT140EX-02 إلى فئة سلسلة Scout المتميزة. يتفوق هذا الجهاز المحمول في جمع بيانات الاهتزاز متعددة القنوات، وتحليل الآلات، والموازنة الديناميكية. يساعد مهندسي الموثوقية في تشخيص صحة المعدات الصناعية مباشرة في الميدان. يعمل هذا الجهاز المتين بأمان في البيئات الخطرة. ويتميز بتصميم خفيف الوزن وحامل مستشعر متكامل لحزام الرقبة. تشتمل الأجهزة على إمكانات تسجيل متقدمة مثل المراقبة ثلاثية المحاور و6Pack. يتكامل بسلاسة مع برنامج System 1 لإدارة أصول الآلات الشاملة.

المواصفات الفنية

 العلامة التجارية والتعريف

• العلامة التجارية: Bently Nevada
• الموديل: SCOUT140EX-02
• السلسلة: سلسلة Scout
• المنشأ: صنع في الولايات المتحدة الأمريكية

نطاق القياس ومعالجة الإشارة

• نطاق الإشارة الديناميكية: أكبر من 95 ديسيبل نموذجي بدقة 400 سطر.
• التشويه التوافقي: أقل من -70 ديسيبل نموذجي.
• الحد الأقصى لتسارع الذروة: أكبر من 1000 جرام أو 10000 متر في الثانية المربعة.
• الحد الأقصى لسرعة الذروة: أكبر من 1000 بوصة في الثانية أو 25000 ملليمتر في الثانية.
• الحد الأقصى للإزاحة: أكبر من 20 بوصة أو 500 ملليمتر.
• الحد الأقصى لنطاق التيار: أكبر من 10000 أمبير بناءً على حساسية المستشعر.
• دقة التناظرية الأساسية: ضمن 1% من إجمالي القراءات المسجلة.
• التحويل من تناظري إلى رقمي: ADC عالي الدقة 24 بت.

الاستجابة الترددية والدقة

• التردد الأقصى (Fmax): 80 كيلو هرتز للقياسات أحادية القناة.
• Fmax ثنائي القناة: أقصى معدل أخذ عينات 20 كيلو هرتز.
• الدقة الطيفية: 12800 خط من أقصى دقة.
• توهين التردد العالي: أقل من 0.1 ديسيبل من 100 هرتز إلى 10 كيلو هرتز.
• توهين حد التردد العالي: أقل من 3 ديسيبل من 10 كيلو هرتز إلى 40 كيلو هرتز.
• توهين الاقتران AC: أقل من 0.1 ديسيبل من 10 هرتز إلى 100 هرتز.
• توهين AC منخفض التردد: أقل من 3 ديسيبل من 1 هرتز إلى 10 هرتز.

توافق المستشعرات وحساسيتها

• قنوات إدخال المستشعر: أربع قنوات أجهزة لأخذ العينات المتزامنة.
• أنواع مستشعرات الإدخال المدعومة: مقياس التسارع، السرعة، الإزاحة، التيار، ومستشعرات الجهد.
• توافق إدخال العملية: يقبل مخرجات المتغيرات العملية من 4 إلى 20 مللي أمبير.
• نطاق جهد الاقتران AC: 16 فولت من الذروة إلى الذروة يسمح بتأرجح زائد أو ناقص 8 فولت.
• نطاقات الجهد المقترنة DC: من 0 إلى 20 فولت، من -10 إلى 10 فولت، ومن -20 إلى 0 فولت.
• تيار إثارة المستشعر: قابل للتهيئة 0 مللي أمبير أو 2.2 مللي أمبير بحد أقصى 24 فولت.
• اكتشاف عطل مستشعر الأجهزة: نظام تنبيه تلقائي للدوائر القصيرة أو الكابلات المفصولة.

الحدود البيئية والمتانة

• نطاق درجة حرارة التشغيل: من 14 إلى 122 درجة فهرنهايت أو من -10 إلى 50 درجة مئوية.
• ظروف التخزين قصيرة الأجل: من -4 إلى 140 درجة فهرنهايت مع رطوبة نسبية تصل إلى 95%.
• ظروف التخزين طويلة الأجل: أقل من 95 درجة فهرنهايت مع رطوبة نسبية 85% على مدار شهر واحد.
• تصنيف الحماية من التسلل: علبة مقاومة للغبار والماء مصنفة IP65.
• مقاومة الصدمات الميكانيكية: يجتاز 26 سقوطًا من ارتفاع 4 أقدام على الخرسانة وفقًا لأساليب MIL-STD-810F.

واجهات الطاقة والتشخيص

• عمر بطارية التشغيل: عشر ساعات من جمع البيانات المستمر أثناء التجول.
• نطاق سرعة قياس مقياس سرعة الدوران: من 10 دورة في الدقيقة إلى 300000 دورة في الدقيقة.
• أنواع إدخال مقياس سرعة الدوران: مستشعر ليزر، مستشعر تلامس، نبضة TTL، وإشارات Keyphasor.
• خيارات عتبة Keyphasor: إعدادات اسمية قابلة للتهيئة عند 8 فولت، 13 فولت، و 18 فولت.
• منافذ واجهة الأجهزة: منفذ USB مضيف لنقل بيانات الذاكرة الخارجية.
• سعة التخزين الداخلية للبيانات: نظامان ذاكرة فلاش غير متطايرة سعة 1 جيجابايت.

تفاصيل التهيئة

• الموديل الأساسي SCOUT140EX: منصة أجهزة محمولة رباعية القنوات لتحليل الاهتزاز والموازنة.
  • معامل موافقات الوكالة 02: معتمد لبيئات أمريكا الشمالية وأوروبا ATEX Zone 2.
  • معامل خيارات FLEX لا شيء: تخصيص برامج ثابتة للأجهزة القياسية من المصنع بدون تعديلات مخصصة.

دليل التثبيت والتشغيل

• وصل موصل الأمان الصناعي المقاوم للكسر بخط الإدخال بالقناة بالجهاز.
• وصل كابل مستشعر مقياس التسارع الرئيسي بواجهة إدخال أجهزة BNC للقناة 1.
• استخدم موصل LEMO متعدد القنوات لتوصيل مستشعرات إضافية للقنوات 2 و 3 و 4.
• ثبت الشريط العاكس على منطقة الهدف في العمود الدوار لإعداد مقياس سرعة الدوران بالليزر.
• ضع مستشعر الليزر البصري بين 10 سنتيمترات ومترين من العمود الهدف.
• قم بتشغيل الجهاز واستخدم لوحة المفاتيح لتحديد مسار القياس المكوّن مسبقًا.

صيانة وتحسين التشخيص

• نفذ ميزة الاختبار الذاتي لكابل المستشعر المدمجة قبل بدء أي مسارات لأصول المصنع.
• نظف عدسة مقياس سرعة الدوران بالليزر البصري بانتظام بقطعة قماش خالية من الوبر ومضادة للكهرباء الساكنة.
• قم بإجراء تحديثات البرامج الثابتة لنظام Proflash عبر USB للحفاظ على ميزات التشخيص حديثة.
• استخدم حامل مستشعر حزام الرقبة المدمج لحماية الكابلات أثناء تسلق هياكل المصنع.
• احتفظ بنسخة احتياطية من أصول البيانات الداخلية باستخدام ميزة محرك أقراص فلاش النسخ المتطابق لقاعدة البيانات التلقائية.
