سلسلة كابلات حساس التقارب بنتي نيفادا 330130-030-10-00
Manufacturer: Bently Nevada
Product No.: 330130-030-10-00
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 618g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج والرؤى الهندسية

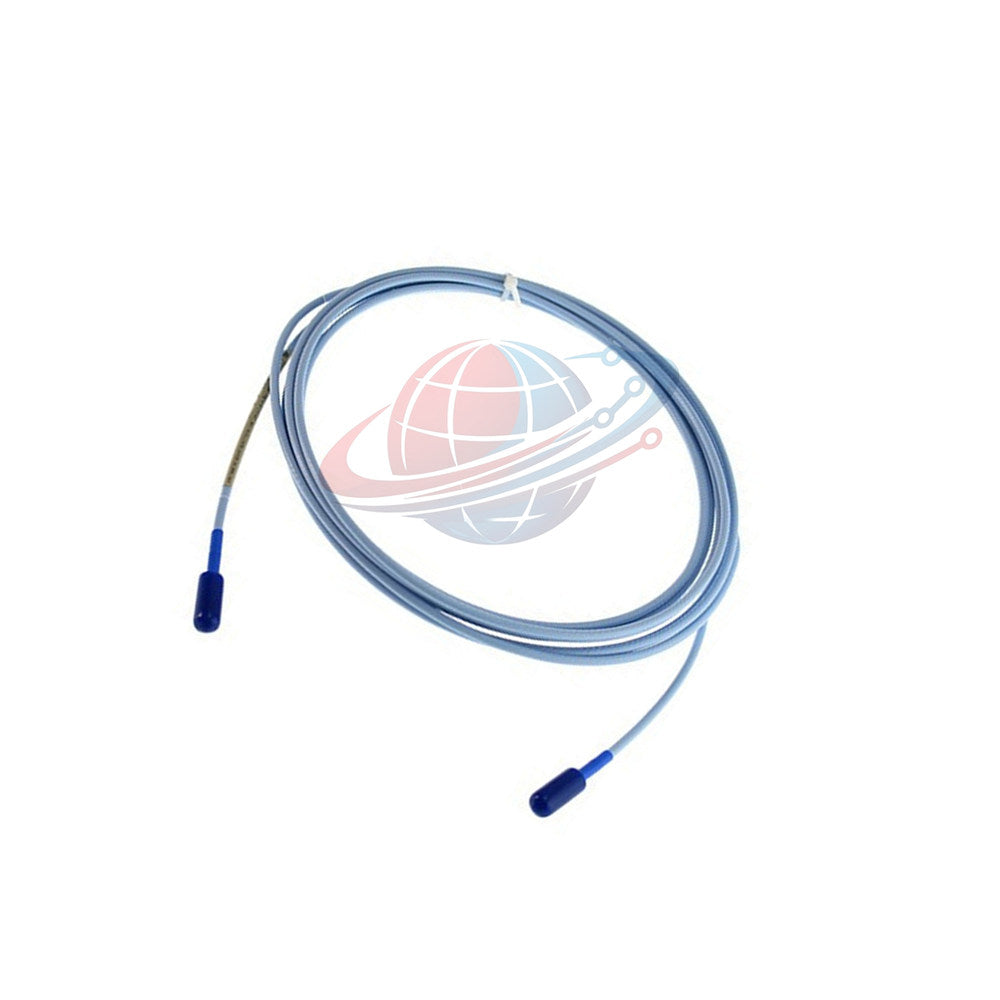

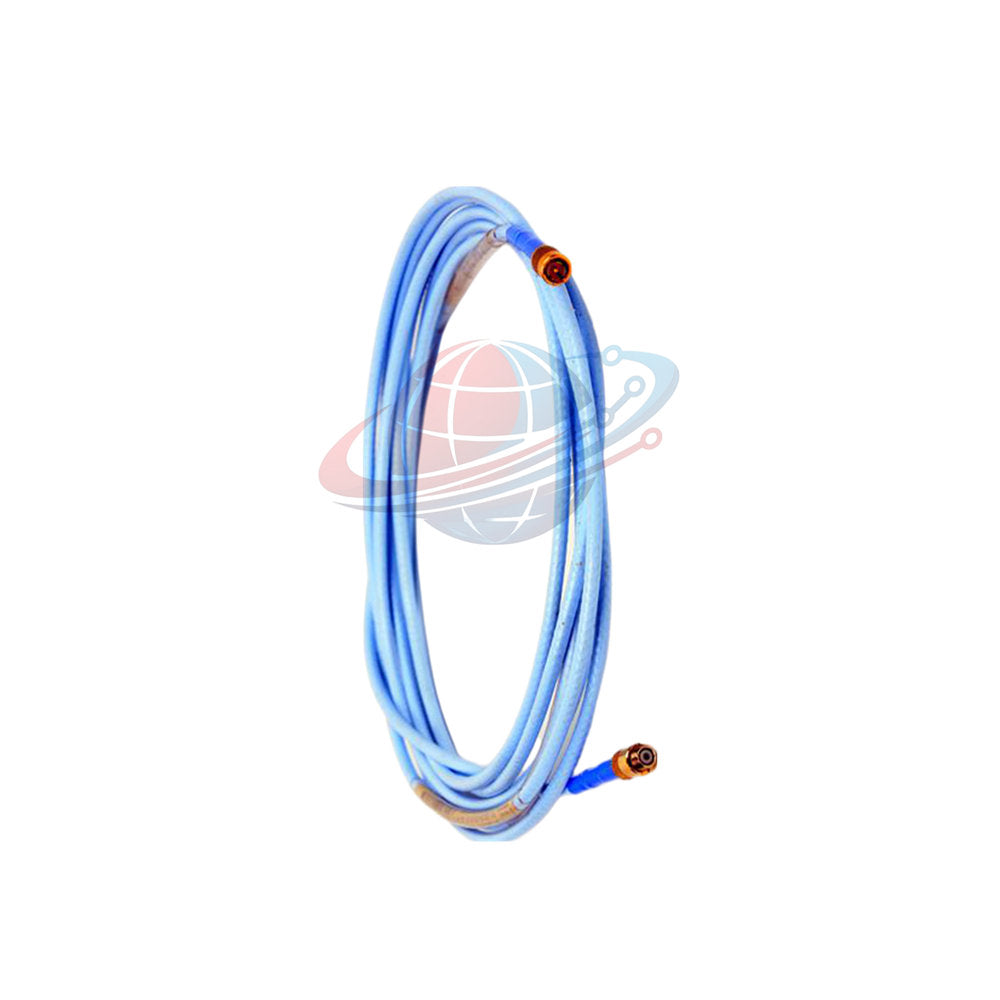

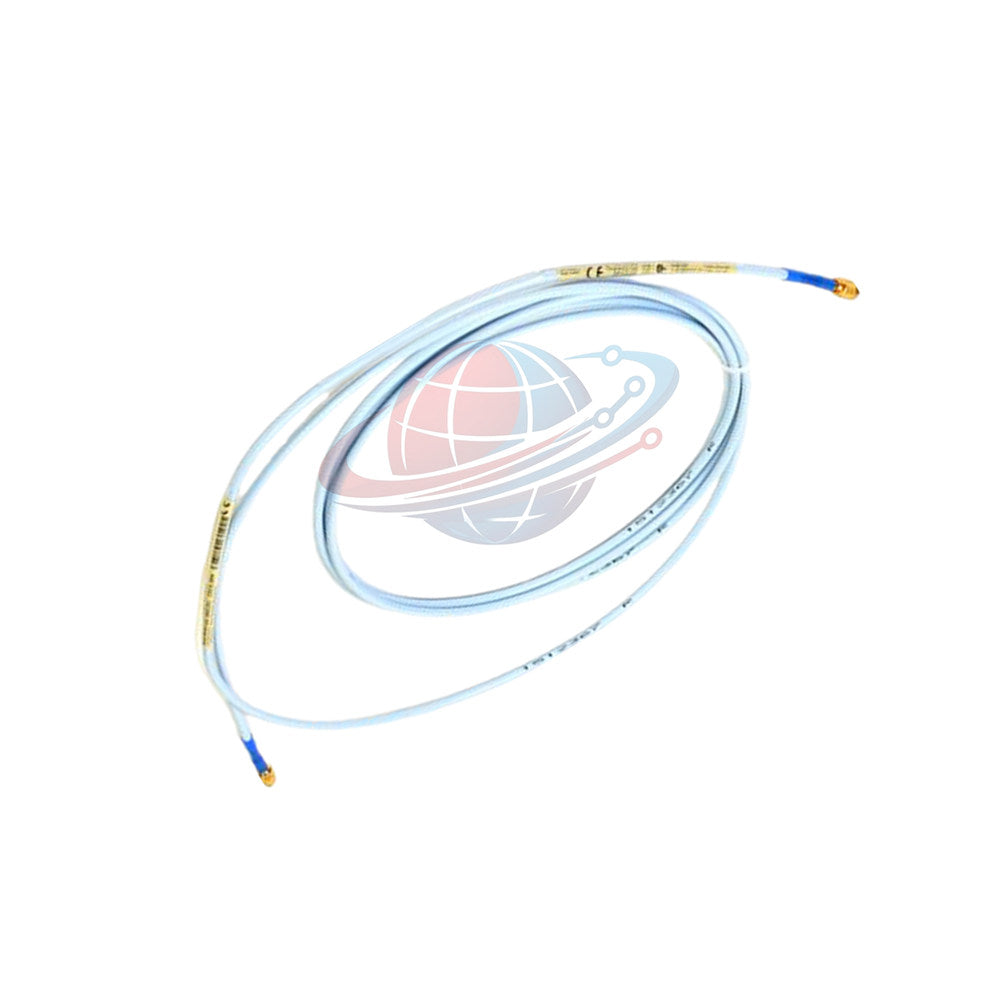

يعد الكابل 330130-030-10-00 كابل تمديد مصمم لـمنصة مراقبة الاهتزازات 3300 XL ذات الشهرة العالمية من Bently Nevada. يربط الكابل مجسات التقارب بأجهزة استشعار التقارب، مع الحفاظ على سلامة الإشارة ومطابقة المعاوقة عبر الآلات الصناعية الدوارة القاسية.
رؤية Global PLC Spare HUB: عند نشر كابل 330130-030-10-00 في حوامل التوربينات، يجب على مهندسي الميدان تجنب استخدام الشريط السيليكوني المرفق إذا كانت منطقة الاتصال معرضة لزيت التوربينات. بدلاً من ذلك، استخدم ميزة FluidLoc المدمجة وواقيات الموصلات الميكانيكية المناسبة لمنع تسرب السائل الشعري والحفاظ على استقرار الإشارة على المدى الطويل.
توزيع تكوين رقم الجزء
| جزء رمز النموذج | خيار التكوين | تفاصيل المواصفات الهندسية |
|---|---|---|
| النموذج الأساسي | 330130 | تجميع كابل تمديد 3300 XL 8 مم |
| خيار طول الكابل | -030 | مدى تشغيلي يبلغ 3.0 متر (9.8 قدم) |
| الموصل والحماية | -10 | خيار كابل FluidLoc (يمنع تسرب الزيت) |
| الموافقات الرسمية | -00 | تكوين منطقة غير معتمدة قياسية / غير مطلوب |
مصفوفة المواصفات الفنية
| معلمة النظام | مقياس الأداء الفني |
|---|---|
| الشركة المصنعة والسلسلة | سلسلة Bently Nevada 3300 XL |
| تصنيف العنصر | كابل تمديد / ملحق محول |
| مقاومة التيار المستمر (القلب) | $R_{CORE} = 0.66 \pm 0.10\,\Omega$ (من الموصل المركزي إلى المركزي) |
| مقاومة التيار المستمر (الغلاف) | $R_{JACKET} = 0.20 \pm 0.04\,\Omega$ (من الموصل الخارجي إلى الخارجي) |
| سعة الكابل | 69.9 pF/m نموذجي (21.3 pF/ft) |
| تصميم الموصل | موصلات ClickLoc مطلية بالذهب ومقاومة للتآكل |
| خرج النطاق الخطي | مدى خطي 2 مم (80 ميل) من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر |
الخصائص الميكانيكية والبناء الفيزيائي
- الوزن القياسي: 34 جم/م (0.4 أوقية/قدم)؛ الوزن الصافي الكلي للتجميع حوالي 0.204 كجم.
- وزن النسخة المدرعة: 103 جم/م (1.5 أوقية/قدم)؛ الوزن الصافي الكلي للتجميع حوالي 0.618 كجم.
- مرونة قوة الشد: تصميم CableLoc الحاصل على براءة اختراع يوفر قوة شد تبلغ 330 نيوتن (75 رطل قوة).
- الإغلاق البيئي: حشوات Viton O-ring مصممة للتعامل مع تدرجات الضغط التفاضلي.
اللوجستيات، التنفيذ وشروط الضمان
- محتويات العبوة: تجميع كابل Bently Nevada 330130-030-10-00 أصلي من المصنع مع موصلات.
- شركاء التوصيل العالميون: لوجستيات شحن سريع مدعومة من FedEx وUPS وDHL.
- نافذة المعالجة: إرسال أولوية خلال 24-48 ساعة من التحقق من الطلب.
- حماية الجودة: مدعوم بضمان شامل لمدة 12 شهرًا من Global PLC Spare HUB.
المعدات الصناعية والتطبيقات النموذجية
- حلقات مراقبة اهتزاز العمود الشعاعي لتوربينات البخار والغاز.
- أنظمة قياس موضع الدفع المحوري للضواغط الطاردة المركزية.
- تجميعات تتبع صحة محامل المولدات الكهرومائية.
- عقد مراقبة الانحراف والسرعة لعلب التروس الصناعية الحرجة.
الأسئلة المتداولة
س: ما الغرض المحدد الذي تخدمه ميزة FluidLoc في كابل 330130-030-10-00؟
يتضمن تصميم FluidLoc حاجزًا داخليًا داخل هيكل 330130-030-10-00 لمنع زيوت التشحيم والسوائل الصناعية من الهجرة خارج حوامل الآلات عبر داخل الكابل.
س: لماذا لا يُنصح باستخدام الشريط السيليكوني لتوصيلات المجس إلى كابل التمديد المعرضة لزيت التوربينات؟
يمكن أن تتدهور زيوت التوربينات الشريط السيليكوني القياسي على مدى فترات تشغيل طويلة، مما يؤدي إلى ضعف العزل أو تسرب الرطوبة عند نقطة اتصال ClickLoc.
س: كيف يؤثر طول الكابل على الأداء الكهربائي لحلقة المراقبة 3300 XL؟
يؤدي توصيل الأسلاك الميدانية الأطول إلى تغيرات في سعة الإشارة والمقاومة، مما قد يسبب انخفاضًا طفيفًا في الإشارة عند الترددات الأعلى، مما يتطلب تقييمًا دقيقًا للمسافة الكلية للحلقة.
س: ما هي المعايير الأساسية للشراء التي يجب على الفنيين تقييمها عند استبدال كابلات مستشعر الاهتزاز؟
تحقق دائمًا من لاحقة طول نظامك بالضبط، ومتطلبات حماية الموصل (مثل خيارات الدرع أو FluidLoc)، وتأكد من التوافق مع مستشعرات Proximitor من سلسلة 3300 الحالية.
س: هل يمكن استخدام تجميع 330130-030-10-00 مع مجسات أقدم من سلسلة 3300 5 مم أو 8 مم بشكل متبادل؟
نعم، يحافظ 330130-030-10-00 على التوافق الكهربائي مع مجسات التقارب والمستشعرات القياسية 3300-series 5 مم و3300 8 مم و3300 XL 8 مم.
