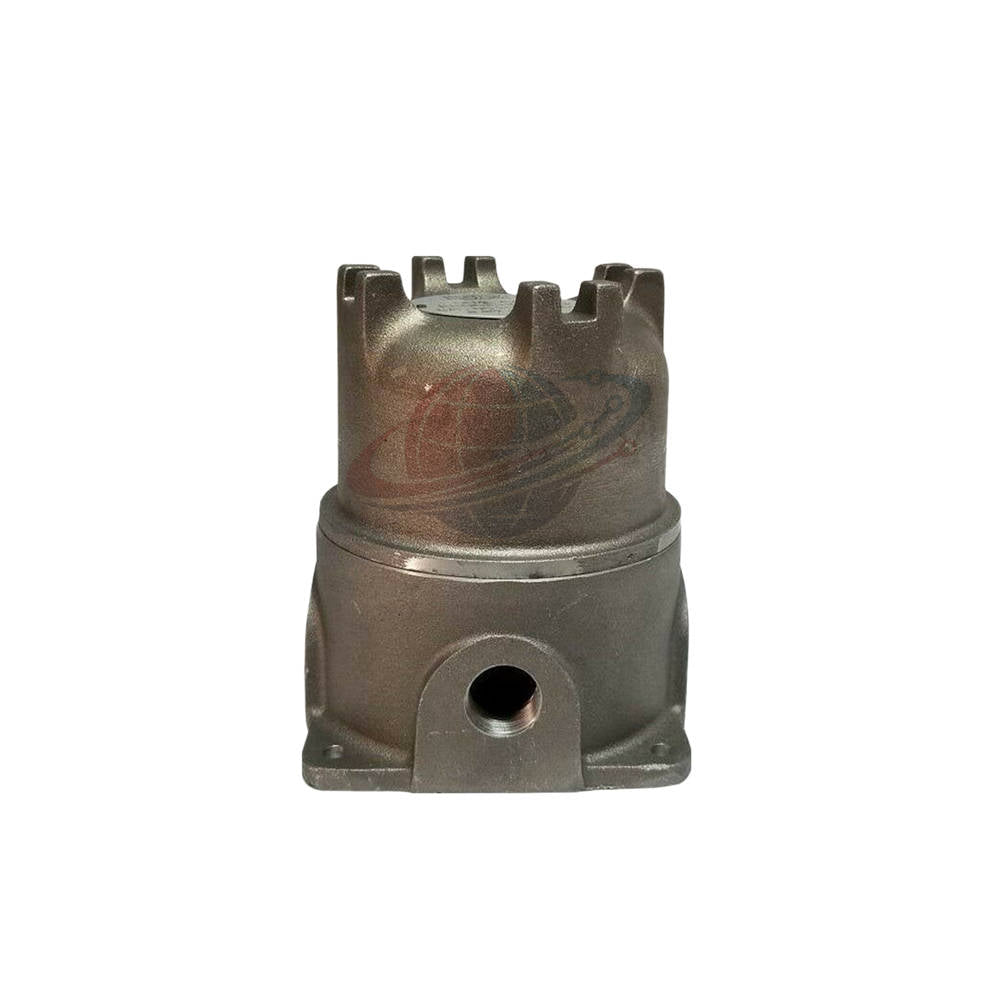

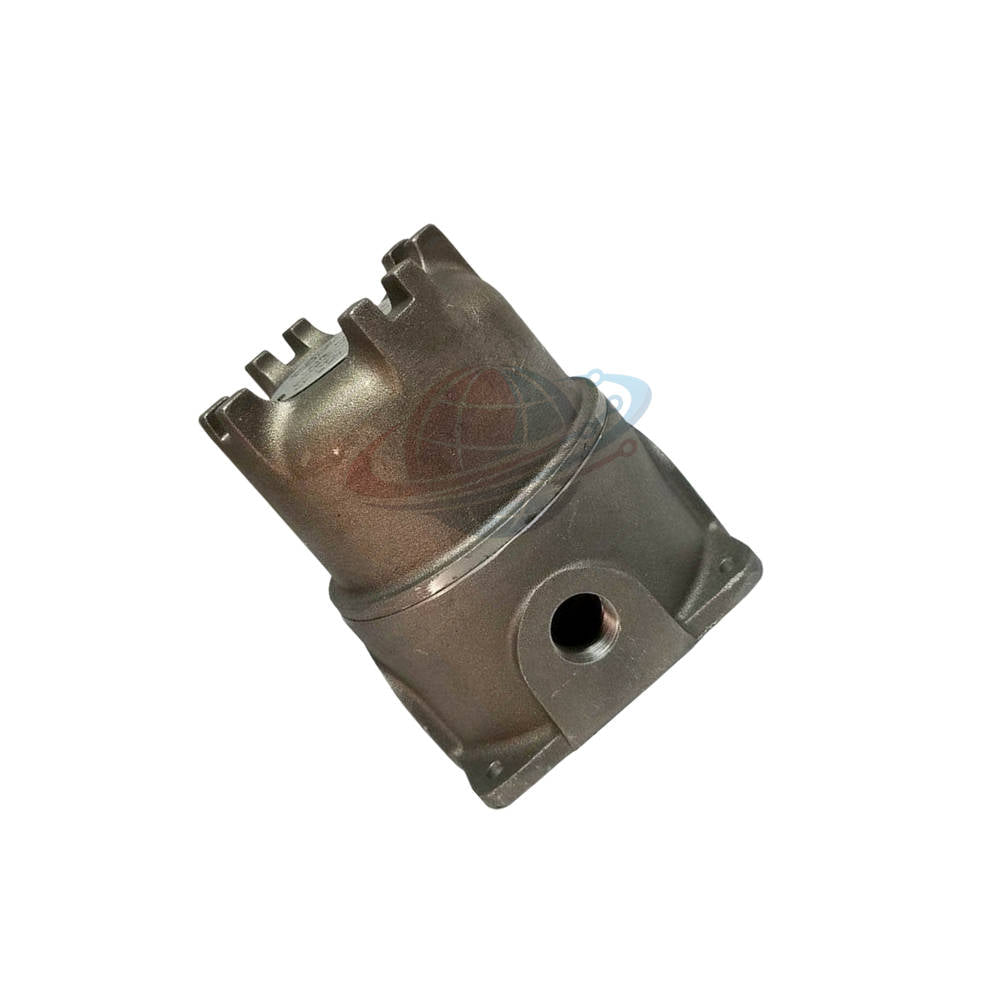

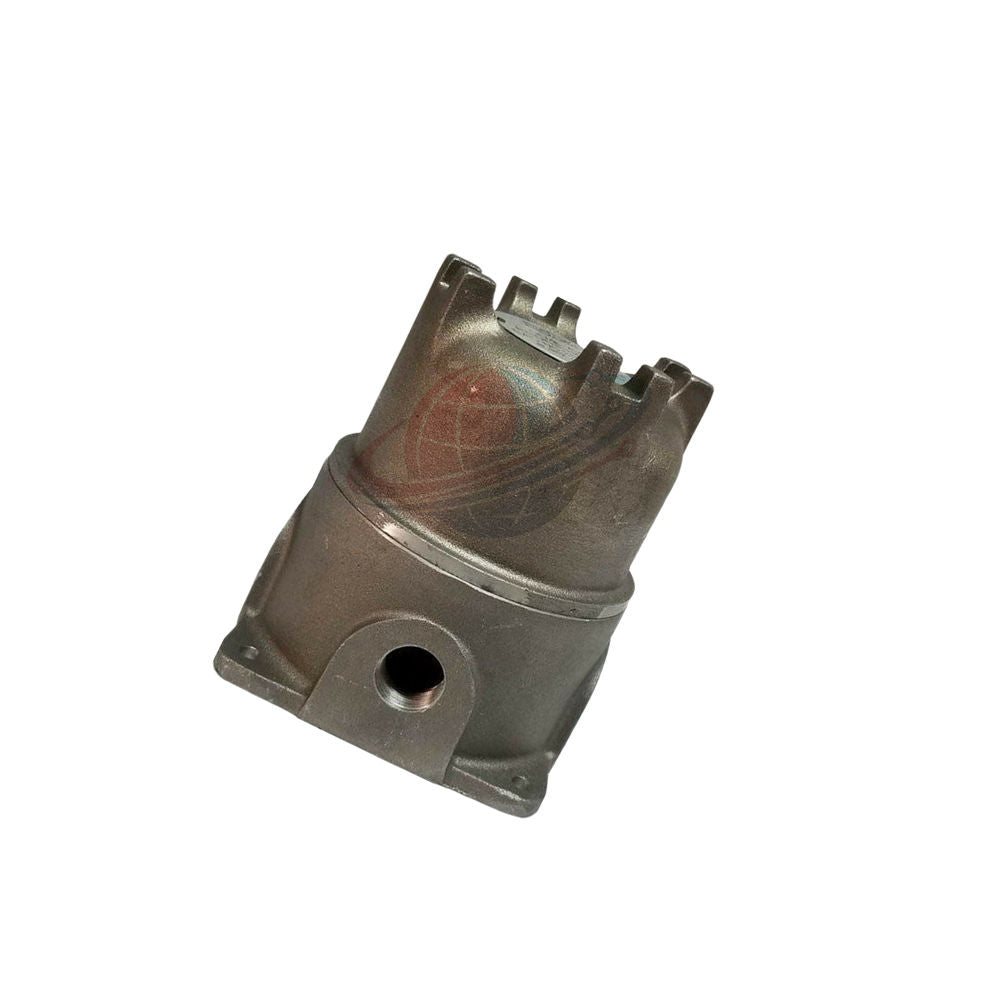

Bently Nevada 21022-28-10-XXX-02 هيكل مسبار محوري مزدوج
Manufacturer: Bently Nevada
Product No.: 21022-28-10-XXX-02
Condition： متوفر بالمخزون
Product Type: غطاء مسبار محوري مزدوج
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
إن Bently Nevada 21022-28-10-XXX-02 MOD 17480-122 عبارة عن مجموعة غطاء مسبار محوري مزدوج مصممة لمراقبة موضع الدفع في الآلات الدوارة.
تدعم هذه المجموعة قياس الإزاحة المحورية الموثوق به في البيئات الصناعية القاسية.
يحمي الغلاف مجسات القرب وكابلات التمديد وأسلاك المجسات من التلوث والتعرض للسوائل.
يتم تركيب النظام خارجيًا على الآلات بالقرب من موضع محمل الدفع.
يمكن للمهندسين تعديل فجوات المسبار دون فتح غلاف الماكينة.
تتوافق المجموعة مع متطلبات API 670 لأغطية محولات موضع الدفع المحوري.
قم بتنزيل دليل المنتج ودليل التثبيت للحصول على رسومات الأبعاد التفصيلية وتعليمات التكوين.
رؤية Global PLC Spare HUB
توفر سلسلة 21022 مراقبة مستقرة للموضع المحوري للتوربينات والضواغط والمضخات والمعدات الدوارة الحيوية.
تبسط بنية التعديل الخارجية إجراءات التشغيل.
يقلل تصميم الغلاف من التداخل البيئي ومخاطر تلف الكابلات.
تعمل بنية المسبار المزدوج على تحسين التكرار في المراقبة وموثوقية التشخيص.
تناسب هذه المجموعة التطبيقات الصناعية المتطلبة في قطاع النفط والغاز والبتروكيماويات وتوليد الطاقة والصناعات الثقيلة.
تشمل المعدات الموصى بها ما يلي:
- التوربينات البخارية
- التوربينات الغازية
- الضواغط الطاردة المركزية
- المضخات الصناعية الكبيرة
- أعمدة الدوران عالية السرعة
- أنظمة الآلات بمعيار API
الميزات الرئيسية
- العلامة التجارية: Bently Nevada
- الموديل: 21022-28-10-XXX-02 MOD 17480-122
- يدعم مراقبة موضع الدفع المحوري المزدوج
- متوافق مع أنظمة مسبار 3300 XL 8 مم
- غطاء حماية مركب خارجيًا
- هيكل متوافق مع API 670
- أكمام من الفولاذ المقاوم للصدأ 304
- غلاف من سبائك الألومنيوم الخالية من النحاس
- تعديل خارجي مريح للمسبار
- حماية محسنة للكابل والمسبار
- مناسب للبيئات الصناعية الصعبة
المواصفات الفنية
- الشركة المصنعة: بنتلي نيفادا
- السلسلة: 21022 مجموعة غطاء مسبار محوري مزدوج
- توافق المسبار: مسبار تقارب 3300 XL 8 مم
- خيار الموافقة على المسبار: موافقات متعددة
- طول كابل المسبار: 1.0 متر (39 بوصة)
- نوع القياس: مراقبة موضع الدفع المحوري
- اختراق المسبار: قابل للتكوين حسب متطلبات التطبيق
- نطاق التعديل: ±13 مم (±0.5 بوصة)
- مادة الغلاف: سبائك الألومنيوم، مصبوبة بالرمل، خالية من النحاس
- مادة الأكمام: الفولاذ المقاوم للصدأ 304
- حجم التركيب: وصلتان 3/4-14 NPT وسدادات
- طريقة التركيب: تركيب غلاف الآلة خارجيًا
- الامتثال: معيار API 670
- الوزن: حوالي 3.6 كجم (8 رطل)
- المقاومة البيئية: حماية من الغبار ورذاذ الزيت والتلوث الصناعي
- مقاومة التداخل: يقلل توجيه المسبار المحمي من ضوضاء الإشارة
- قدرة درجة الحرارة: مناسب لبيئات المعدات الدوارة الصناعية
- قدرة الدقة: تعتمد على نظام مراقبة التقارب المتصل
- استجابة التردد: تحددها الوحدة المتصلة بالمسبار والمراقبة
- الحساسية: متوافقة مع مواصفات نظام 3300 XL
- الخطية: يتم الحفاظ عليها من خلال تركيب مسبار معاير
تفصيل التكوين
-
21022
- مجموعة غلاف مسبار محوري مزدوج
-
28
- مسبار 3300 XL 8 مم
- إصدار موافقات متعددة
-
10
- طول كابل المسبار 1.0 متر
-
XXX
- طول اختراق مخصص للمسبار
- يدعم متطلبات مسافة العمود الخاصة بالتطبيق
-
02
- وصلتان 3/4-14 NPT
- سدادتان 3/4-14 NPT
إرشادات التثبيت
- تثبيت بالقرب من موضع محمل دفع الآلة
- استخدام أربعة براغي للآلة لتركيب الغلاف
- تثبيت المجسات عبر فتحتين ملولبتين 3/4 بوصة NPT
- الحفاظ على فجوة المسبار الصحيحة أثناء المعايرة
- استخدام دعامة الكم لأطوال الاختراق التي تزيد عن 305 ملم
- التحقق من توجيه الكابل قبل بدء التشغيل
- قد يقلل التجويف المضاد من تأثيرات الرؤية الجانبية لأطوال الاختراق القصيرة
مزايا التشغيل والصيانة
- تعديل المسبار الخارجي يبسط الإعداد
- الغطاء القابل للإزالة يتيح الوصول السريع للفحص
- الغلاف المحمي يقلل من تكرار الصيانة
- استبدال المسبار بسهولة يقلل من وقت التوقف عن العمل
- يدعم المعايرة الفعالة لمراقبة الاهتزازات
معلومات التوافق
- متوافق مع أنظمة مسبار Bently Nevada 3300 XL 8 مم
- يدعم بنيات المراقبة المتوافقة مع API 670
- مناسب للتكامل مع وحدات المراقبة من Bently Nevada
- يعمل مع أنظمة حماية التوربينات والضواغط الصناعية
قدرات التشخيص
- مراقبة إزاحة الدفع المحوري
- تحليل اتجاه حركة العمود
- الكشف المبكر عن عيوب محامل الدفع
- التحقق من موضع الدوار
- دعم إنذار حماية الآلة
- تكامل الصيانة التنبؤية
الشهادات والامتثال
- تصميم متوافق مع API 670
- دعم مسبار معتمد صناعيًا ومتعدد الموافقات
- مناسب لتطبيقات الآلات الدوارة الحيوية
قائمة التعبئة
- 1 × مجموعة غلاف مسبار محوري مزدوج
- 2 × وصلات 3/4-14 NPT
- 2 × سدادات 3/4-14 NPT
- ملحقات التثبيت
- وثائق فحص المنتج
معلومات الشحن
- الشحن العالمي متاح
- خيارات البريد السريع: FedEx، DHL، UPS
- وقت الإرسال النموذجي: 24-48 ساعة
- دعم التعبئة والتغليف الاحترافي للتصدير
شروط الضمان
- دعم ضمان لمدة 12 شهرًا
- المساعدة الفنية متوفرة خلال فترة الضمان
- الاختبار الوظيفي قبل الشحن
سيناريوهات التطبيق النموذجية
- مراقبة دفع التوربينات البخارية
- تحديد موضع عمود ضاغط الغاز
- حماية المعدات الدوارة في صناعة البتروكيماويات
- الإشراف على توربينات محطات الطاقة
- تشخيص الآلات الصناعية الثقيلة
الأسئلة الشائعة
-
ماذا تراقب مجموعة 21022؟
إنها تراقب حركة العمود المحورية بالقرب من موقع محمل الدفع.
-
هل يمكن لهذا الغلاف دعم مجسات 3300 XL؟
نعم. إنه يدعم أنظمة مجسات Bently Nevada 3300 XL 8 مم.
-
لماذا التركيب الخارجي مهم؟
يتيح التركيب الخارجي سهولة ضبط المجس والوصول للصيانة.
-
متى يجب إضافة دعم الكم؟
أضف دعم الكم عندما يتجاوز الاختراق 305 مم.
-
ما هي الصناعات التي تستخدم هذه المجموعة بشكل شائع؟
تستخدم صناعات النفط والغاز والبتروكيماويات وتوليد الطاقة والصناعات الثقيلة هذه المجموعة.
-
كيف يمكن أن تؤثر فجوات المسبار غير الصحيحة على الأداء؟
قد تقلل الفجوات غير الصحيحة من استقرار القياس ودقة التشخيص.
-
ما هو خطأ التثبيت الذي يجب على المهندسين تجنبه؟
تجنب التوجيه غير الصحيح للكابلات بالقرب من مصادر التداخل الكهرومغناطيسي القوية.
-
كيف يجب على المستخدمين اختيار طول الاختراق؟
اختر طول الاختراق وفقًا لسمك غلاف الآلة وموضع العمود.
-
هل هذا مناسب للآلات عالية الاهتزاز؟
نعم. يدعم الغلاف المتين بيئات الاهتزاز الصناعية الصعبة.
-
ماذا يجب على المشترين التأكد منه قبل الطلب؟
تأكد من نوع المسبار وطول الكابل وعمق الاختراق ومتطلبات التركيب.
