وحدة إدخال تناظري ذات 16 قناة بنظام هارت (HART) طراز AAI143-H50/K4A00 من يوكوجاوا (Yokogawa CENTUM VP)

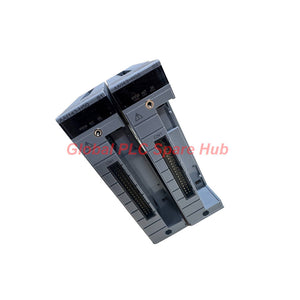

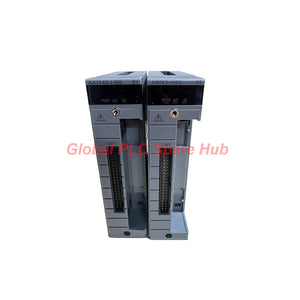

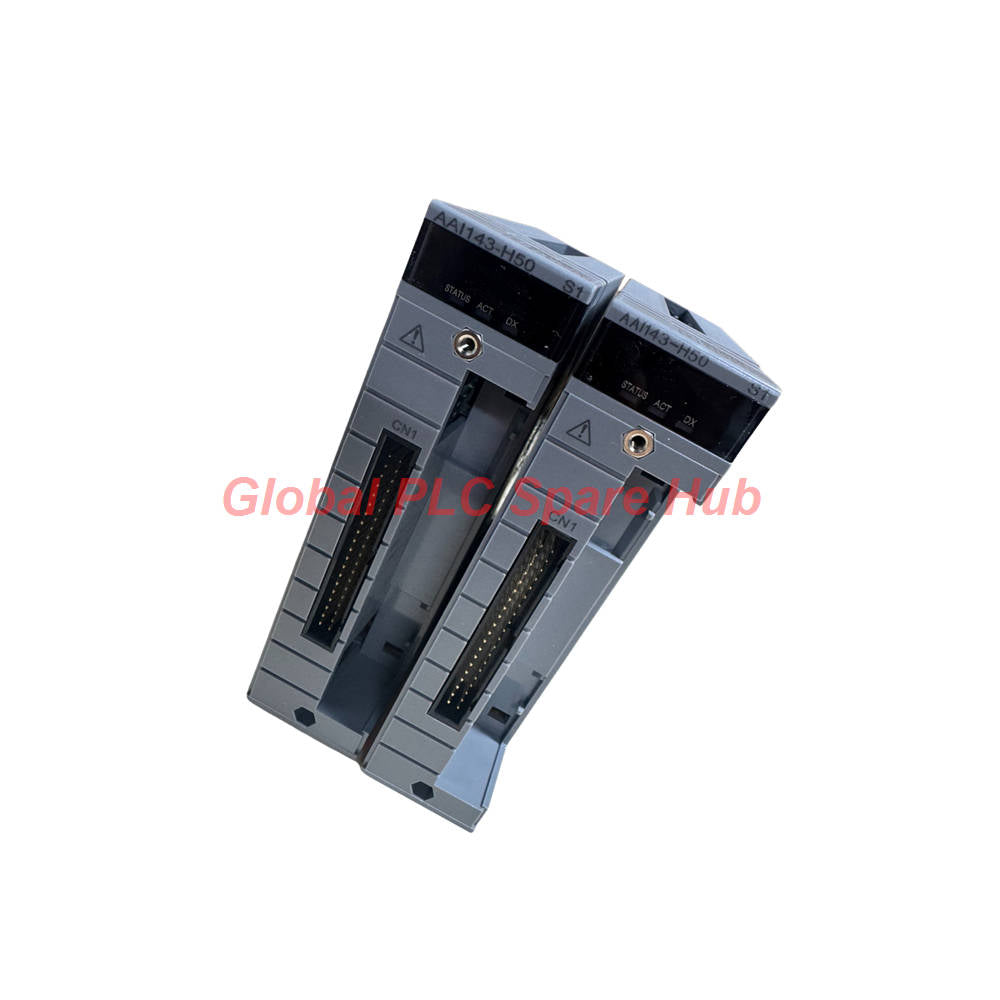

وحدة الإدخال التناظري المعزولة Yokogawa AAI143-H50/K4A00 ذات 16 قناة

تُعد وحدة Yokogawa AAI143-H50/K4A00 وحدة إدخال تناظري ذات 16 قناة مصممة لاستقبال إشارات 4–20 مللي أمبير من أجهزة الإرسال الميدانية الصناعية. تدعم الوحدة الاتصال الرقمي HART وتوفر قنوات إدخال معزولة لتكوينات أنظمة التحكم المتوافقة.

يجمع هذا التكوين بين وظيفة الإدخال التناظري AAI143 ومحول واجهة كابل KS. يتصل المحول بلوحة أطراف التوصيل AEA4D ويحمل طراز ATK4A-00. يجب على المهندسين التحقق من لوحة أطراف التوصيل، وترتيب الكابلات، وتوافق النظام المضيف قبل التثبيت.

تركيز التطبيق: استقبال إشارات العمليات، ودمج أجهزة الإرسال، وصيانة الأجهزة التي تدعم بروتوكول HART في أنظمة تحكم Yokogawa المتوافقة.

01 | هوية المنتج وتحليل التكوين

تفسير كود الطراز

• AAI143: يحدد طراز وحدة الإدخال التناظري.
• H: اتصال رقمي باستخدام بروتوكول HART.
• 5: تكوين قياسي بدون حماية من الانفجار.
• 0: النوع الأساسي.
• K4A00: تكوين محول واجهة كابل KS لتوصيل لوحة أطراف التوصيل AEA4D. طراز المحول المحدد هو ATK4A-00.

تأكد من رمز الطلب الكامل عند اختيار قطعة بديلة. لا تستبدل متغير AAI143 بآخر مشابه دون التحقق من ميزات الاتصال، ونوع الحماية، وواجهة أطراف التوصيل.

02 | الأداء الكهربائي وخصائص الإدخال

ملاحظة هندسية: تصف فترة التحديث البالغة 10 مللي ثانية الفاصل الزمني المحدد لتحديث البيانات. وهي لا تحدد وقت دورة اتصال HART الكاملة أو وقت استجابة حلقة التحكم بأكملها.

03 | الاتصال عبر HART ودمج أجهزة الإرسال

تدعم وحدة AAI143-H50/K4A00 المزودة بتقنية HART الحصول على التيار التناظري والاتصال الرقمي HART. يساعد هذا المزيج المهندسين على دمج قياسات العمليات مع الأجهزة الميدانية الذكية المدعومة.

• قيم عمليات التناظرية: الحصول على إشارات 4–20 مللي أمبير من أجهزة إرسال متوافقة.
• الوصول الرقمي للأجهزة: دعم اتصال HART عندما يسمح بذلك النظام المضيف، والجهاز، والتكوين.
• توصيلات جهاز الإرسال: تكوين كل قناة لجهاز إرسال بسلكين أو 4 أسلاك باستخدام دبوس الإعداد المحدد.
• دعم الصيانة: استخدام بيانات HART المتاحة لفحص الأجهزة عندما يوفر نظام التحكم الوظائف المطلوبة.

لا يضمن دعم HART أن كل معيار من معايير الجهاز سيكون متاحاً عبر كل نظام مضيف. تحقق من مراجعة HART الخاصة بالجهاز، وقدرات المضيف، وتكوين برامج الهندسة قبل التشغيل.

04 | واجهة الكابل وتكوين لوحة أطراف التوصيل

• المحول: محول واجهة كابل KS، طراز ATK4A-00.
• لوحة أطراف التوصيل: لوحة أطراف التوصيل AEA4D.
• خيارات التوصيل الخارجي: طرف توصيل بضغط المشبك، أو كابل موصل MIL، أو كابل KS1 مخصص، حسب التكوين المثبت.
• فحص الاستبدال: تحقق من نوع الكابل الفعلي، وترتيب الموصل، وطراز لوحة أطراف التوصيل، ومخطط الأسلاك.

لا تفترض أن كابلاً أو لوحة أطراف توصيل مشابهة فيزيائياً توفر توافقاً كهربائياً. تحقق من رسومات النظام المعتمدة قبل إعادة توصيل الأسلاك الميدانية.

05 | المعدات المتوافقة والتطبيقات الصناعية

تناسب هذه الوحدة تركيبات أنظمة تحكم Yokogawa المتوافقة التي تتطلب الحصول على إدخال 4–20 مللي أمبير معزول واتصال HART. تحقق من النظام المضيف الدقيق ومراجعة الأجهزة قبل الطلب.

• قياس الضغط: الحصول على إشارات من أجهزة إرسال الضغط المتوافقة في أنابيب وأوعية العمليات.
• مراقبة درجة الحرارة: قراءة مخرجات 4–20 مللي أمبير من أجهزة إرسال درجة الحرارة.
• قياس التدفق: دمج أجهزة إرسال التدفق المتوافقة في أنظمة مراقبة العمليات.
• قياس المستوى: الحصول على إشارات جهاز إرسال المستوى من خزانات التخزين وأوعية العمليات.
• المعالجة الكيميائية: دعم قياس العمليات الموزعة حيث يسمح نظام التحكم المثبت بهذه الوحدة.
• النفط والغاز: دعم الحصول على إشارات الأجهزة في تطبيقات مراقبة العمليات المناسبة.
• معالجة المياه: دمج أجهزة الإرسال الميدانية المتوافقة في هياكل مراقبة وتحكم النباتات.

هذه الوحدة ليست بطاقة إدخال شاملة. تأكد من سلسلة النظام، وتكوين I/O، ولوحة أطراف التوصيل، ومتطلبات المشروع المعمول بها قبل التثبيت.

06 | إجراءات التثبيت والتشغيل

1. التحقق من رقم القطعة: تحقق من AAI143-H50/K4A00 مقابل قائمة المعدات المعتمدة.
2. فحص النظام المضيف: تأكد من تكوين I/O المدعوم ومراجعة الأجهزة.
3. فحص الواجهة: تحقق من محول ATK4A-00، ولوحة أطراف التوصيل AEA4D، وترتيب الكابلات المعمول به.
4. عزل الطاقة: اتبع إجراءات الموقع قبل تثبيت أو فصل الوحدة.
5. فحص الأسلاك الميدانية: تأكد من القطبية، والتأريض، والحماية (الشيلد)، وتخصيصات الأطراف.
6. ضبط نوع جهاز الإرسال: قم بتهيئة كل قناة للترتيب المحدد بسلكين أو 4 أسلاك.
7. التحقق من نطاق الإشارة: تأكد من نطاق الإدخال المكون ومخرج جهاز الإرسال.
8. فحص الوصول إلى HART: تحقق من الاتصال عبر النظام المضيف المدعوم وأدوات الهندسة.
9. إجراء اختبار الحلقة: قارن قيم تيار الإدخال المعروفة بقيم العمليات المعروضة.
10. تسجيل النتائج: وثق تخصيصات القنوات، وقيم الاختبار، والإنذارات، وتغييرات التكوين.

اتبع دليل التثبيت الخاص بـ Yokogawa المعمول به لإدخال الوحدة وإزالتها وتنشيطها. لا تفترض أن التبديل السريع (Hot-swapping) مدعوم.

07 | التشخيص واستكشاف الأخطاء وإصلاحها ميدانياً

استخدم نهجاً يعتمد على فحص قناة تلو الأخرى للتمييز بين أعطال الأجهزة والمشاكل المتعلقة بالأسلاك والتكوين والوحدة.

• قيمة عملية غير صحيحة: قم بقياس تيار الحلقة باستخدام أداة مناسبة. قارن القراءة بالنطاق المكون ووحدات القياس الهندسية.
• قنوات متعددة تظهر أخطاء: افحص الأسلاك المشتركة، ومصادر الطاقة المشتركة، وواجهات الأطراف، وتكوين النظام قبل استبدال الوحدة.
• فشل اتصال HART: تحقق من دعم الجهاز، وأسلاك الحلقة، وتكوين المضيف، وإعدادات اتصال HART.
• عدم استقرار الإشارة: تحقق من الحماية (الشيلد)، والتأريض، ومصادر الضوضاء الكهربائية، والأطراف المفكوكة.
• الانحراف المتعلق بدرجة الحرارة: راجع الظروف المحيطة وقارن الأخطاء الملحوظة بانحراف درجة الحرارة المحدد.
• سلوك غير متوقع للقناة: تأكد من دبوس الإعداد الخاص بالسلكين أو الـ 4 أسلاك وتحقق من مخطط أسلاك الجهاز الميداني.

مثال ميداني: تظل قراءة الضغط غير صحيحة بعد استبدال جهاز الإرسال. قم بقياس تيار الحلقة قبل تغيير وحدة الإدخال. إذا كان التيار صحيحاً ولكن القيمة المعروضة خاطئة، فافحص تحجيم القناة وإعدادات الوحدات الهندسية أولاً.

يصف هذا المثال طريقة تشغيل عامة، ولا يمثل نمط فشل مؤكد خاص بطراز معين.

08 | التحقق من البيئة والاعتمادات

• الحماية من الانفجار: اللاحقة المحددة تشير إلى إصدار بدون حماية من الانفجار.
• عزل الإدخال: تدرج المواصفات الموردة جهد تحمل 1500 فولت تيار متردد بين الإدخال والنظام لمدة دقيقة واحدة.
• حدود درجة الحرارة والرطوبة: تحقق من حدود التثبيت المعمول بها في وثائق الأجهزة الرسمية.
• الامتثال للمشروع: تحقق من تصنيف المنطقة، ومتطلبات الخزانة، ووثائق حلقة الأجهزة قبل التثبيت.

لم يتم توفير تفاصيل اعتماد إضافية لهذا التكوين الدقيق. اطلب الوثائق الرسمية إذا كان المشروع يتطلب موافقات محددة أو أدلة امتثال رسمية.

09 | التعبئة والضمان والتسليم

• المنتج: وحدة الإدخال التناظري Yokogawa AAI143-H50/K4A00.
• تكوين الواجهة: محول واجهة كابل KS للوحة أطراف التوصيل AEA4D، طراز ATK4A-00.
• التعبئة: تعبئة وقائية مناسبة للنقل.
• الملحقات: تحقق مما إذا كانت الكابلات ولوحات أطراف التوصيل والملحقات الإضافية مدرجة في عرض الأسعار.
• الضمان: ضمان لمدة 12 شهراً، يخضع للشروط والأحكام المعمول بها لدى المورد.
• طرق الشحن: FedEx وUPS وDHL.
• تقدير الإرسال: عادةً ما يكون خلال 24–48 ساعة بعد تأكيد الطلب، رهناً بالتحقق من المخزون والدفع.

اتصل بفريق المبيعات لتأكيد التوافر، والعناصر المدرجة، وتغطية الضمان، وجدول التسليم التقديري قبل الطلب.

10 | رؤية Global PLC Spare HUB

عند استبدال وحدة إدخال تناظري، يجب على المهندسين التحقق من أكثر من مجرد عدد القنوات ونطاق التيار. يمكن لواجهة الأطراف وتكوين أسلاك جهاز الإرسال تحديد ما إذا كانت الوحدة المتشابهة تتناسب مع النظام المثبت.

بالنسبة لهذا التكوين، تشير اللاحقة K4A00 إلى ترتيب محول واجهة كابل KS للوحة أطراف التوصيل AEA4D. تحقق من طراز المحول، ونوع الكابل، ورسومات الأسلاك المعتمدة قبل فصل التثبيت الحالي.

تساعد القنوات الـ 16 المعزولة ودعم HART أيضاً في تحديد دور الوحدة في دمج الأجهزة. ومع ذلك، يعتمد الوصول إلى HART على النظام المضيف وتكوين الجهاز. أكد الوظائف الرقمية المطلوبة أثناء المراجعة الهندسية بدلاً من افتراض دعم كامل لإدارة الأجهزة.

للحصول على عرض أسعار للاستبدال، قدم الطراز الكامل، ولوحة أطراف التوصيل المثبتة، والكمية المطلوبة، ومعلومات النظام المضيف. هذه التفاصيل تقلل من عدم اليقين في التكوين وتساعد في تجنب التأخير أثناء التشغيل.

11 | الأسئلة الشائعة

1. كيف يمكن للمهندسين تأكيد دقة قياس الوحدة أثناء التشغيل؟

قم بتطبيق قيم تيار معروفة باستخدام معاير حلقة مناسب. قارن القيم المعروضة بالتحجيم المكون والدقة المحددة البالغة ±16 ميكرو أمبير. سجل النتائج عبر القنوات التمثيلية وتحقق من الانحرافات قبل إعادة الحلقة إلى الخدمة.

2. ما الذي يجب فحصه عندما تبلغ قناة إدخال واحدة فقط عن قيمة غير صحيحة؟

افحص جهاز إرسال تلك القناة، والأسلاك، ودبوس الإعداد، وتكوين التحجيم أولاً. قارن سلوكها بقناة سليمة معروفة عندما تسمح إجراءات الموقع بذلك. تجنب استبدال الوحدة بأكملها حتى يتم التحقق من الأسباب من جانب الموقع.

3. هل يمكن لجهاز إرسال 4–20 مللي أمبير استخدام اتصال HART على هذه الوحدة؟

تدعم الوحدة اتصال HART. يعتمد الوصول الرقمي الناجح أيضاً على جهاز الإرسال، والنظام المضيف، والأسلاك، وبرامج الهندسة. تحقق من هذه العناصر قبل التخطيط لتكوين الجهاز أو التشخيص عبر HART.

4. ما هي التفاصيل الأكثر أهمية عند اختيار بديل لوحدة AAI143 مثبتة؟

طابق رمز الطراز الكامل، وخيار الحماية من الانفجار، وقدرة الاتصال، ولوحة أطراف التوصيل، وواجهة الكابل. تأكد أيضاً من توافق أجهزة نظام التحكم المثبت وترتيب أسلاك جهاز الإرسال المطلوب.

5. كيف يجب على المهندسين التحقيق في انحرافات الإشارة المتعلقة بدرجة الحرارة؟

تحقق من درجة حرارة الخزانة، وتيار الحلقة، وسلامة الأسلاك، واستقرار جهاز الإرسال. تدرج المواصفات الموردة انحرافاً قدره ±16 ميكرو أمبير لكل 10 درجات مئوية. أكد ظروف القياس المعمول بها وتوجيهات الشركة المصنعة قبل نسبة الانحراف إلى الوحدة.

طلب عرض سعر

هل تبحث عن وحدة الإدخال التناظري المعزولة Yokogawa AAI143-H50/K4A00؟ اتصل بـ Global PLC Spare HUB للحصول على الأسعار والتوافر وخيارات الشحن.

يرجى تقديم الكمية المطلوبة، وطراز النظام المضيف، وتكوين لوحة أطراف التوصيل. يمكن لفريقنا مراجعة هوية القطعة ومتطلبات عرض الأسعار قبل تأكيد الطلب.
