وحدة إدخال تناظري ببروتوكول HART طراز AAI141-H50/K4A00 من يوكوجاوا | 16 قناة

يوكوجاوا AAI141-H50/K4A00 | وحدة دخل تناظري 16 قناة مع بروتوكول HART

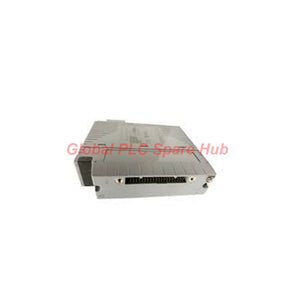

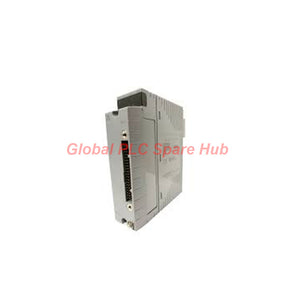

01 — ملف تعريف اكتساب الإشارات

تُعد وحدة Yokogawa AAI141-H50/K4A00 وحدة دخل تناظري ذات 16 قناة مخصصة لقياسات العمليات الصناعية. تقبل الوحدة إشارات تيار مستمر بمدى 4–20 مللي أمبير وتدعم الاتصال الرقمي عبر بروتوكول HART. توفر الوحدة مداخل غير معزولة وفترة تحديث للبيانات تبلغ 10 مللي ثانية. ويساعد زمن الاستجابة للخطوة البالغ 100 مللي ثانية في دعم اكتساب إشارات العمليات. يمكن للمهندسين تهيئة كل قناة للعمل مع أجهزة إرسال بسلكين أو 4 أسلاك. يوفر خيار K4A00 محول واجهة كابل KS. يتناسب هذا التكوين مع التركيبات التي تتطلب قياس حلقة التيار وأجهزة قياس حقلية تدعم بروتوكول HART.

02 — المواصفات الفنية

لا تحدد المواصفات المقدمة الدقة، أو الخطية، أو نطاق درجة حرارة التشغيل الكامل. يرجى مراجعة دليل أجهزة يوكوجاوا ذي الصلة لمعرفة هذه القيم.

03 — رمز الطلب: تفصيل التكوين

AAI141-H50/K4A00 AAI141 — تحدد عائلة وحدة الدخل التناظري. H — تحدد الاتصال الرقمي ببروتوكول HART. 5 — تحدد التكوين بدون حماية من الانفجار. 0 — تحدد النوع الأساسي. K4A00 — تحدد محول واجهة كابل KS.

**نظرة سريعة على التكوين المختار**

04 — أداء القياس وإمكانيات HART

تقوم الوحدة بتحويل إشارات حلقة التيار التناظرية إلى قيم عملية لنظام التحكم.

• نطاق التيار: إشارات الأجهزة القياسية 4–20 مللي أمبير.
• الدقة: دقة قياس محددة تبلغ ±16 ميكرو أمبير.
• فاصل الاكتساب: يتم تحديث بيانات الدخل كل 10 مللي ثانية.
• الاستجابة للخطوة: زمن الاستجابة المحدد هو 100 مللي ثانية.
• دعم HART: يتيح الاتصال الرقمي مع أجهزة HART المتوافقة.
• تهيئة القناة: يختار المهندسون التشغيل بسلكين أو 4 أسلاك بشكل فردي.

فترة التحديث البالغة 10 مللي ثانية لا تعني أن كل جهاز حقلي يستجيب في غضون 10 مللي ثانية. زمن الاستجابة للخطوة المحدد هو 100 مللي ثانية. توفر اتصال HART لا يعني دعم كل أوامر HART أو ميزات إدارة الأصول. يرجى التأكد من الوظائف المدعومة في وثائق النظام.

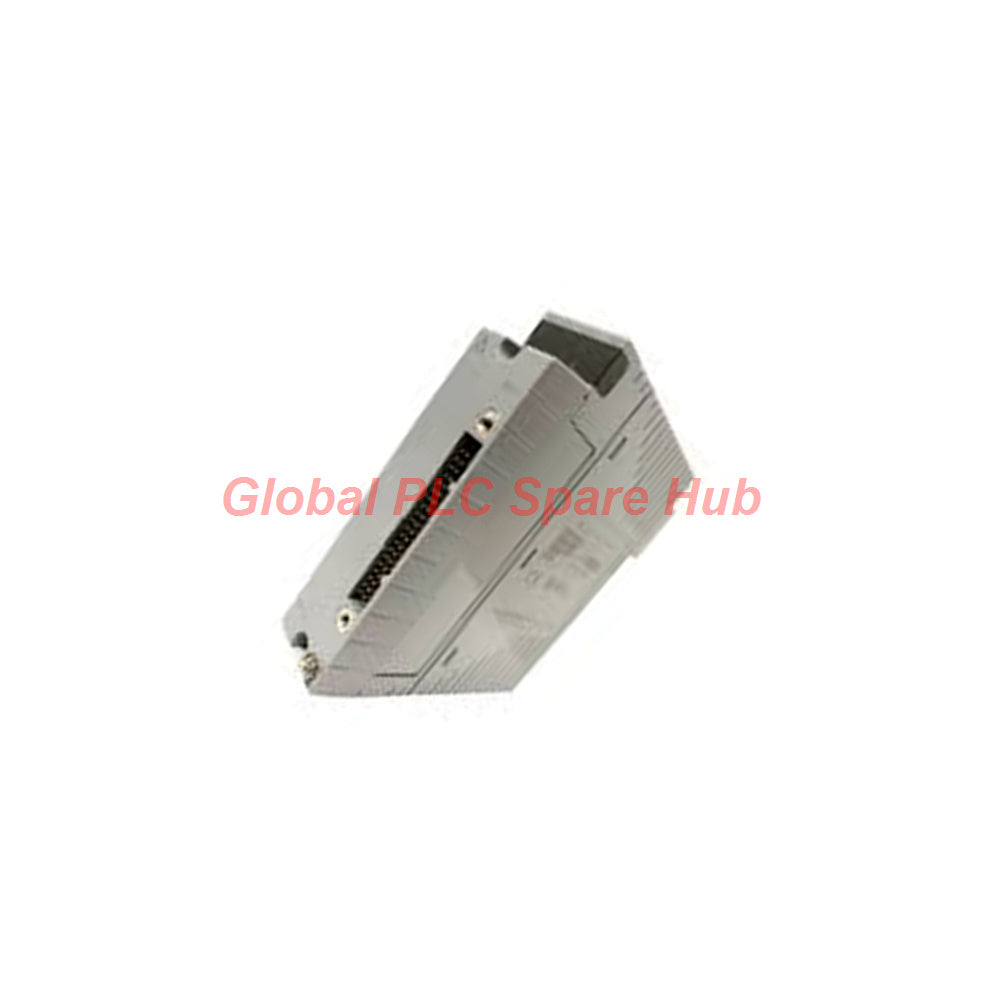

05 — التوصيلات الحقلية والتركيب

يحدد تكوين K4A00 محول واجهة كابل KS. تدعم الوحدة أيضًا أطراف توصيل بضغط المشبك وكابلات توصيل MIL. **تسلسل التركيب**

1. التأكد من رمز الطراز الكامل وتوافق نظام التحكم.
2. مراجعة موضع تركيب الوحدة المعتمد وواجهة التوصيل.
3. عزل المعدات وفقًا لإجراءات السلامة الكهربائية في الموقع.
4. ضبط كل قناة وفقًا لنوع توصيل جهاز الإرسال الموصل.
5. التحقق من تيار خرج جهاز الإرسال الحقلي ومتطلبات التغذية.
6. توصيل الكابل المعتمد أو مجموعة الأطراف.
7. التحقق من قطبية الإشارة وتحديد القناة.
8. تهيئة نطاق الهندسة في نظام التحكم.
9. اختبار القنوات الممثلة باستخدام مصدر تيار معاير.

تستخدم الوحدة مداخل غير معزولة. راجع ظروف التأريض والوضع المشترك قبل توصيل الأجهزة ذات المراجع الكهربائية المختلفة.

06 — ملاءمة التطبيق: أماكن الاستخدام

تتناسب وحدة AAI141-H50/K4A00 مع أنظمة العمليات التي تجمع قياسات تناظرية من أجهزة إرسال متوافقة.

• مراقبة الضغط: اكتساب إشارات جهاز إرسال الضغط من خطوط العمليات والأوعية.
• قياس التدفق: قراءة مخارج التيار من أجهزة إرسال التدفق المتوافقة.
• أجهزة مستوى السوائل: تجميع قياسات مستوى الخزانات والأوعية.
• مراقبة درجة الحرارة: اكتساب إشارات من أجهزة الإرسال التي تحول درجة الحرارة إلى 4–20 مللي أمبير.
• تشخيص العمليات: دعم اتصال HART مع الأجهزة الحقلية المتوافقة.
• تكامل خزانة التحكم: توصيل أجهزة حلقة تيار متعددة عبر الواجهة المحددة.

راجع بنية الإدخال/الإخراج المدعومة في نظام التحكم قبل تعيين الوحدة لرف أو عقدة معينة.

07 — مثال على التشغيل: جهاز إرسال التدفق

ضع في اعتبارك جهاز إرسال تدفق مهيأ لمدى 0–100 م³/ساعة وخرج 4–20 مللي أمبير.

أثناء التشغيل، قم بحقن قيم التيار هذه وقارن التدفق المعروض بالقيم المتوقعة. تحقق من تحجيم جهاز الإرسال ووحدات هندسة نظام التحكم إذا كانت القراءات مختلفة. بالنسبة لأجهزة HART، تحقق من الاتصال الرقمي بشكل منفصل. القراءة التناظرية الصحيحة لا تؤكد تلقائيًا نجاح اتصال HART.

08 — التشخيص والصيانة

تؤكد المواصفات الموردة توفر اتصال HART. وهي لا تحدد إنذارات مدمجة معينة، أو مؤشرات تشخيص، أو رموز أعطال. استخدم هذه الفحوصات الحقلية لعزل مشاكل الإشارة الشائعة:

• قراءة منخفضة أو صفرية: قم بقياس تيار الحلقة وافحص تغذية جهاز الإرسال، والقطبية، والاستمرارية.
• قيمة عملية غير صحيحة: تحقق من تحجيم القناة، ونطاق الجهاز، ووحدات الهندسة المهيأة.
• إشارة غير مستقرة: افحص التأريض، والتدريع، وتمديدات الكابلات، ومصادر الضوضاء الكهربائية.
• فشل اتصال HART: تأكد من توافق الجهاز، والتوصيلات، وتهيئة الاتصال.
• انحرافات قنوات متعددة: تحقق من مراجع التوصيل المشتركة وتهيئة النظام.
• الصيانة الدورية: افحص التوصيلات وقارن القياسات بسجلات المعايرة.

استخدم أدوات تشخيص النظام المعتمدة لتحديد معلومات الحالة الخاصة بالوحدة.

09 — قائمة التحقق من التوافق والاختيار

قبل شراء AAI141-H50/K4A00، تأكد من:

• توافق نظام التحكم ونظام الإدخال/الإخراج الفرعي.
• مراجعة وحدة AAI141 المدعومة وموضع التركيب.
• محول واجهة كابل KS المطلوب.
• نطاق خرج جهاز الإرسال الحقلي ونوع التوصيلات.
• متطلبات اتصال HART والوظائف المدعومة.
• ترتيبات التأريض للمداخل غير المعزولة.
• المتطلبات البيئية والمناطق الخطرة.

اللاحقة تحدد عدم وجود حماية من الانفجار. لا تفترض الملاءمة للمواقع الخطرة دون التحقق من متطلبات الاعتماد في الموقع.

10 — رؤية Global PLC Spare HUB

تجمع وحدة AAI141-H50/K4A00 بين 16 دخل تيار مع اتصال HART. يجب على المهندسين تقييم كل من الاكتساب التناظري واتصال الأجهزة الرقمي أثناء تخطيط النظام. على سبيل المثال، قد يقوم فريق الصيانة باستبدال جهاز إرسال ضغط والاحتفاظ بتوصيلات الحلقة الحالية. يجب على الفريق التحقق من إعداد القناة بسلكين أو 4 أسلاك، وتحجيم التيار، وتوافق HART قبل التشغيل. ولأن المداخل غير معزولة، يجب على المهندسين أيضًا مراجعة ظروف التأريض والمراجع الكهربائية. يساعد هذا الفحص في منع عدم استقرار الإشارة في الأجهزة المتصلة.

11 — التعبئة والضمان والشحن

• المنتج: وحدة دخل تناظري يوكوجاوا AAI141-H50/K4A00.
• التعبئة: تعبئة واقية للمعدات الإلكترونية الصناعية.
• الملحقات: تأكد من محول واجهة كابل KS والعناصر الأخرى المدرجة مع المورد.
• الضمان: ضمان لمدة 12 شهرًا، خاضع لشروط البيع المطبقة.
• خيارات الشحن: فيديكس، يو بي إس، ودي إتش إل.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب والتحقق من المخزون.

12 — الأسئلة الشائعة

1. هل يسمح دعم HART بالتهيئة عن بُعد لكل جهاز إرسال متصل؟ ليس بالضرورة. تدعم الوحدة اتصال HART، ولكن الأوامر ووظائف التهيئة المتاحة تعتمد على الجهاز ونظام التحكم.
2. 2. هل يمكنني توصيل جهاز إرسال بخرج 0–20 مللي أمبير؟ إشارة الدخل المقدرة المحددة هي 4–20 مللي أمبير. تحقق من حدود الأجهزة المطبقة وتهيئة النظام قبل استخدام نطاق إشارة آخر.
3. 3. ماذا يعني الدخل غير المعزول لتوصيلات الخزانة؟ المداخل لا توفر عزلًا فرديًا للقنوات. راجع المراجع الكهربائية المشتركة، والتأريض، وتوصيلات جهاز الإرسال لتجنب مسارات التيار غير المرغوب فيها.
4. 4. كيف يجب أن أتحقق من واجهة كابل KS أثناء الاستبدال؟ تحقق من تسمية المحول المثبت، ونوع الكابل، وترتيب الموصل، ووثائق نظام التحكم. لا تفترض أن الكابلات المتشابهة لها نفس ترتيب الدبابيس.
5. 5. هل يجب علي اختيار هذا الطراز عندما تكون دقة القياس التناظري هي المطلب الرئيسي؟ قارن دقة ±16 ميكرو أمبير المحددة مع تفاوت القياس في تطبيقك. راجع أيضًا الانحراف الحراري، ودقة جهاز الإرسال، وتكييف الإشارة، وسلسلة القياس الكاملة.
