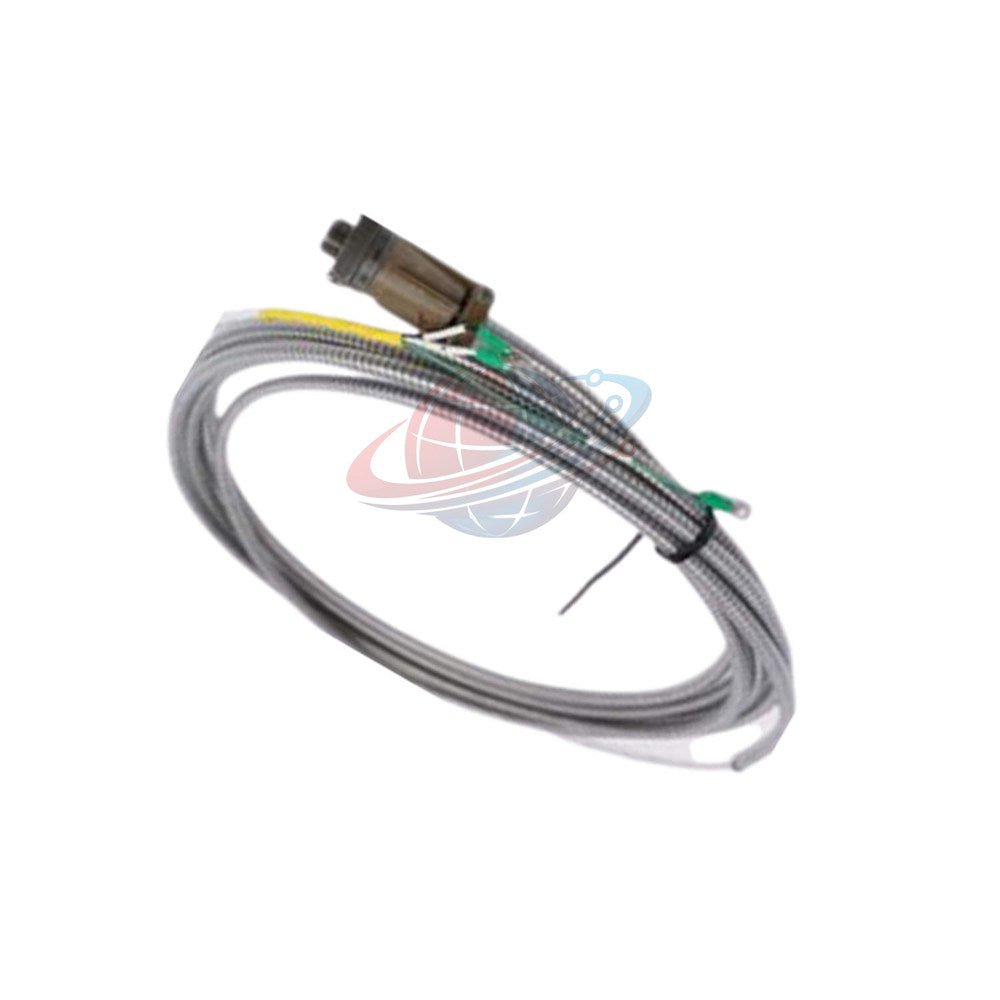

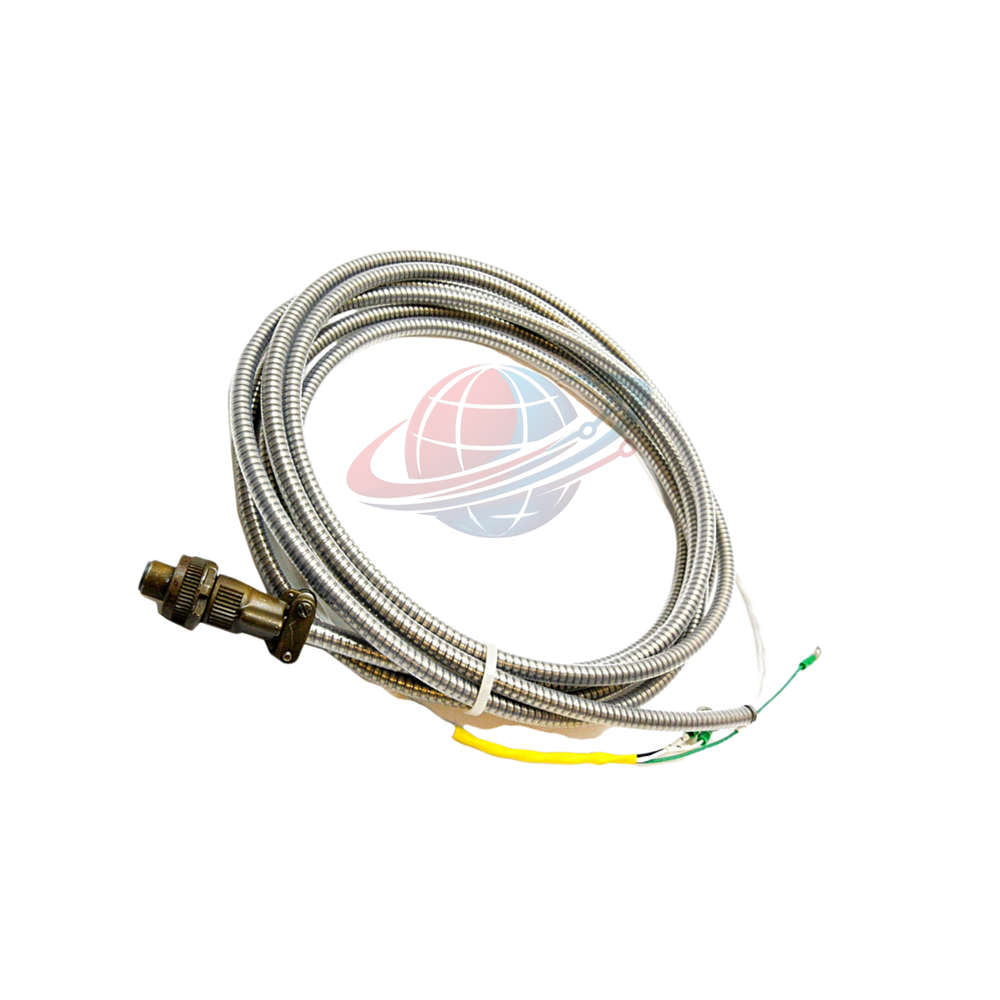

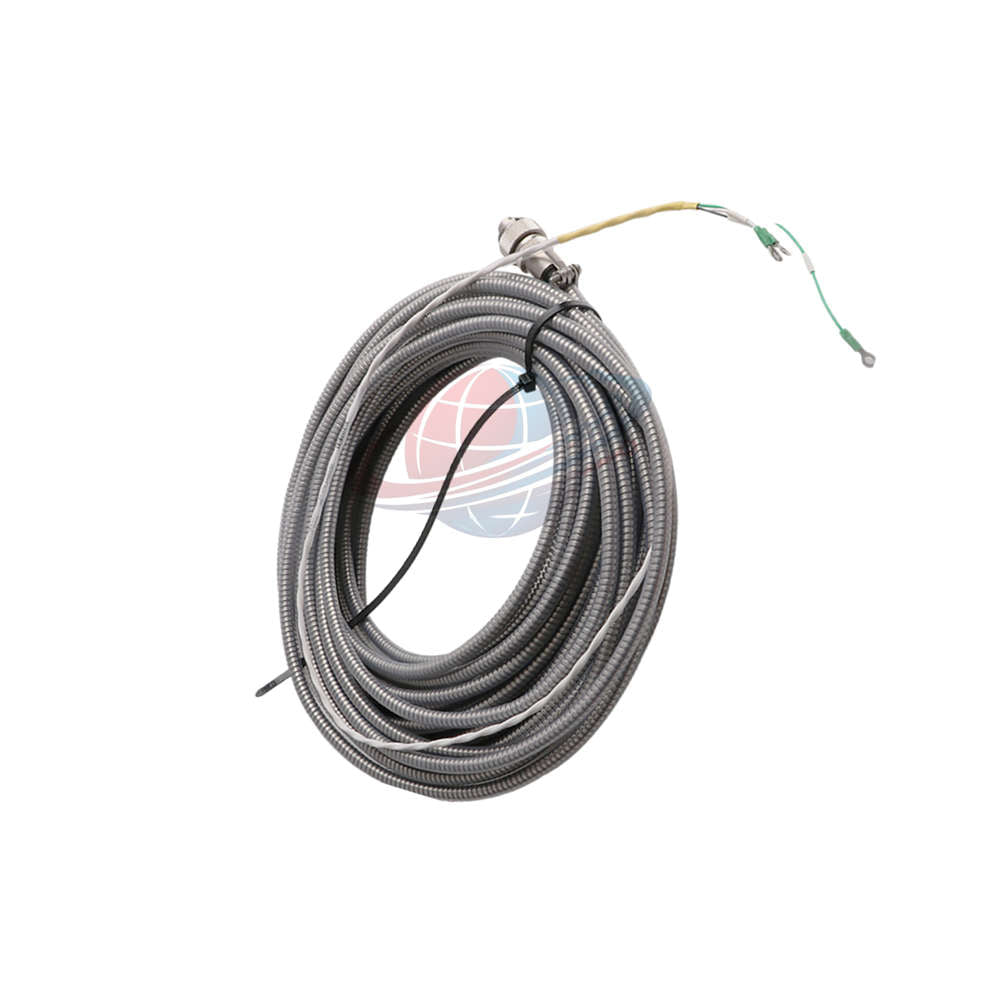

84661-30 كابل محمي ثنائي الموصل Bently Nevada 30 قدم

نظرة عامة فنية على المنتج 84661-30

يُعد Bently Nevada 84661-30 تجميع كابلات توصيل مصفحة، من الدرجة الصناعية والخدمة الشاقة، مصممًا لشبكات حماية الآلات المتطلبة. يُشكِّل هذا المكون المتخصص مسار الإرسال الحرج بين محولات الاهتزاز الديناميكية ورفوف المراقبة المركزية. تم تصميم 84661-30 بقلب داخلي ملتوي، ومحمي بسلك 22 AWG ذي موصلين، مما يمنع توهين الإشارة عالية التردد مع مقاومة الظروف المادية القاسية داخل الأغلفة الصناعية.

يُحدد فنيو الأجهزة تخطيط الكابل هذا للحفاظ على دقة مقاييس التسارع أو السرعة الخام. تمنع طبقة التدريع المجدولة المستمرة الحقول الكهرومغناطيسية المحيطة من إفساد إشارات المعالجة ذات الجهد المنخفض. ملفوفًا بدرع خارجي صلب، فإنه يتحمل بيئات المصانع القاسية دون المخاطرة بالتلف المادي أو أعطال التأريض.

رؤى Global PLC Spare HUB

يوفر Bently Nevada 84661-30 رابط اتصال آمن للبنية التحتية الدوارة الحيوية. يُكافح دمج رأس موصل أنثى متخصص ذي مقبسين ومقاوم للرطوبة عمل الخاصية الشعرية للسوائل عند واجهة المستشعر. بالنسبة للمهندسين الميدانيين الذين يديرون خطوط البخار أو الغاز عالية الحرارة، فإن اختيار هذا الكابل المدرع مسبق التجميع بطول 30 قدمًا يمنع مشكلات التأريض الشائعة المرتبطة بالتوصيل الميداني اليدوي أو تتبع الأنابيب غير المحمية.

تفصيل التكوين

• 84661 [نموذج التجميع الأساسي]
  • قلب ملتوي ومحمي بسلك 22 AWG ذي موصلين
  • طرف رأس أنثى ذو مقبسين ومقاوم للرطوبة
  • وصلات طرفية متينة مُجهّزة مسبقًا
• -30 [خيار تسمية الطول]
  • مدى إجمالي 30 قدمًا (حوالي 9.1 متر)
  • مُحسّن لحلقات التوصيل الميدانية المتوسطة

مصفوفة المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الموديل: 84661-30
• تصنيف المنتج: تجميع كابلات توصيل مصفحة
• عدد الموصلات: تخطيط زوج ملتوي ذي موصلين
• ملف تعريف مقياس الأسلاك: قلوب نحاسية من الدرجة الصناعية 22 AWG
• تصميم التدريع: طبقة درع خارجية مجدولة مستمرة
• الحماية الميكانيكية: غلاف معدني مرن ثقيل
• توصيل المحول: قابس أنثى مصبوب ذو مقبسين ومقاوم للرطوبة
• توصيل الشاشة/الوصلة: عروات طرفية مُركّبة مسبقًا للخدمة الشاقة
• مدى طول الكابل: 30 قدمًا مقطوع من المصنع
• حدود تصميم النظام: الحد الأدنى للطول 3.0 قدم (0.9 متر) / الحد الأقصى للطول 96 قدمًا (29 مترًا)

المعدات المستهدفة وتوافق النظام

• محولات سرعة وتسارع Bently Nevada مع وصلات ثنائية السنون المطابقة
• كتل طرفية لشاشات Proximitor والزلازل Bently Nevada 3500/42M
• أغلفة الآلات الصناعية التي تتطلب غلافًا معدنيًا خارجيًا مرنًا
• أشرطة طرفية قياسية من نوع المسمار تقبل عروات الشوكة/الحلقة الصناعية

مقارنة الأجهزة وإرشادات الاختيار

عند تصميم تخطيطات المستشعرات الخاصة بك، اختر معلمة الطول الصحيحة للحفاظ على معلمات المعايرة المناسبة. راجع خيارات الأجهزة أدناه للعثور على المناسب لتكوين جهازك:

• 84661-30 (النموذج الحالي): يتميز بمسار مدرع بطول 30 قدمًا (9.1 متر)، وهو مثالي للتوجيه عبر إطارات التوربينات متوسطة الحجم مباشرةً إلى صناديق الوصل المحلية المثبتة على الجهاز.
• النموذج البديل: للتطبيقات التي تتطلب مسافات طويلة عبر إطارات هيكلية أكبر متعددة المحامل بدون خطوات وصل في المنتصف، يرجى استخدام تكوين 84661-50 الذي يوفر وصلة مدرعة كاملة بطول 50 قدمًا (15.2 متر).

اقتراح الاختيار الفني: احسب دائمًا المسافة الفيزيائية الكلية عبر القنوات بما في ذلك حلقات الخدمة الهيكلية. لا تقم بترقيع أو تقصير الكابلات المدرعة في الميدان، حيث يؤدي كسر الغلاف الخارجي المدرع إلى تعريض الدرع الداخلي 22 AWG للرطوبة والتداخل الضوضائي المحتمل.

الحماية المتقدمة ودعم التشخيص

• نسبة الالتواء الضيقة للموصلين تمنع بشكل فعال تحريض المجال المغناطيسي على طول خطوط الطاقة القريبة.
• تعزل المقابس المصبوبة المقاومة للرطوبة مقاييس المستشعر الخام عن الأعطال الأرضية الناتجة عن رذاذ الزيت أو سوائل الغسيل.
• تساعد القيم الكهربائية المستقرة من القلب إلى الدرع رف المراقبة على إجراء فحوصات دقيقة لحالة الأجهزة الدائرة المفتوحة (Not-OK).
• توفر العروات الطرفية القوية وصلة ميكانيكية محكمة الغاز تتحمل الاهتزازات عالية التردد المستمرة.

سيناريوهات التطبيق الصناعي

• توصيل مستشعرات السرعة المثبتة على الغلاف في المضخات الطاردة المركزية بأغلفة الوصل المحلية على الحوامل.
• توجيه بيانات مراقبة التسارع من أغلفة علب التروس الصناعية عبر مناطق الاهتزاز العالية.
• حماية وصلات المستشعرات الحيوية في مراوح السحب المستحثة المعرضة للرطوبة الجوية والطقس.
• ربط نقاط اهتزاز محامل المحركات الحثية مرة أخرى برفوف تنظيم الحماية المركزية.

اللوجستيات وأحكام الضمان

• حالة المخزون: متوفرة وجاهزة للنشر الفوري للنظام
• مدة الضمان: تغطية ضمان صناعي شامل لمدة 12 شهرًا كاملة
• تنفيذ الطلب: إرسال آمن يتم الانتهاء منه في غضون 24 إلى 48 ساعة من تأكيد الطلب
• شبكات الخدمات اللوجستية السريعة: الشحن العالمي ذو الأولوية عبر FedEx و UPS و DHL

الأسئلة المتداولة

لماذا يُفضل تخطيط الموصلين الملتويين على تصميم الأسلاك المتوازية القياسي لهذا التطبيق؟

يضمن الالتواء المستمر أن أي ضوضاء كهرومغناطيسية واردة تؤثر على كلا قلبي الأسلاك بالتساوي. يتم بعد ذلك إلغاء هذا التداخل ذي النمط المشترك بسهولة بواسطة المدخلات التفاضلية لرف المراقبة، مما يحافظ على دقة البيانات.

ما هي الميزة الهيكلية التي توفرها طبقة التدريع المُركّبة مسبقًا داخل حجرة الآلة؟

يحمي الدرع المعدني المدمج القلوب الداخلية 22 AWG من الحواف المعدنية الحادة، والصدمات الشديدة، وحركة الأقدام. إنه يلغي الوقت والتكلفة اللازمين لتشغيل قنوات خارجية منفصلة عبر مناطق أضيق في تخطيط الآلة.

هل يمكن تعديل أو قطع العروات الطرفية على طرف الشاشة في الميدان إذا لزم الأمر؟

بينما يمكن قطع العروات لتناسب كتل طرفية مختلفة، يجب أن يتم التجعيد باستخدام أدوات صناعية متخصصة. تُدخل الوصلات الميدانية الضعيفة مقاومة كهربائية متغيرة يمكن أن تشوه قيم المعايرة وتسبب أخطاء إشارة خاطئة.

كيف يمنع موصل الأنثى المقاوم للرطوبة فشل الحلقة في المناطق عالية الرطوبة؟

يغلق الحذاء الأنثوي المصبوب بإحكام حول دبابيس المحول، مما يخلق حاجزًا ماديًا ضد الماء ورذاذ الزيت. وهذا يمنع السوائل من توصيل دبابيس الاتصال وقصر إشارة المستشعر إلى الدرع الخارجي للكابل.

ما هو الاحتياط الموصى به للتوجيه لمنع حلقات التأريض عبر الدرع المجدول؟

اجعل الدرع طافيًا عند طرف المستشعر وقم بتثبيته بإحكام في طرف التأريض الخاص بالنظام عند رف المراقبة عبر وصلة العروة. يؤدي تأريض الطرفين إلى إنشاء حلقة تُدخل ضوضاء كهربائية غير مرغوب فيها إلى بيانات الاهتزاز لديك.
