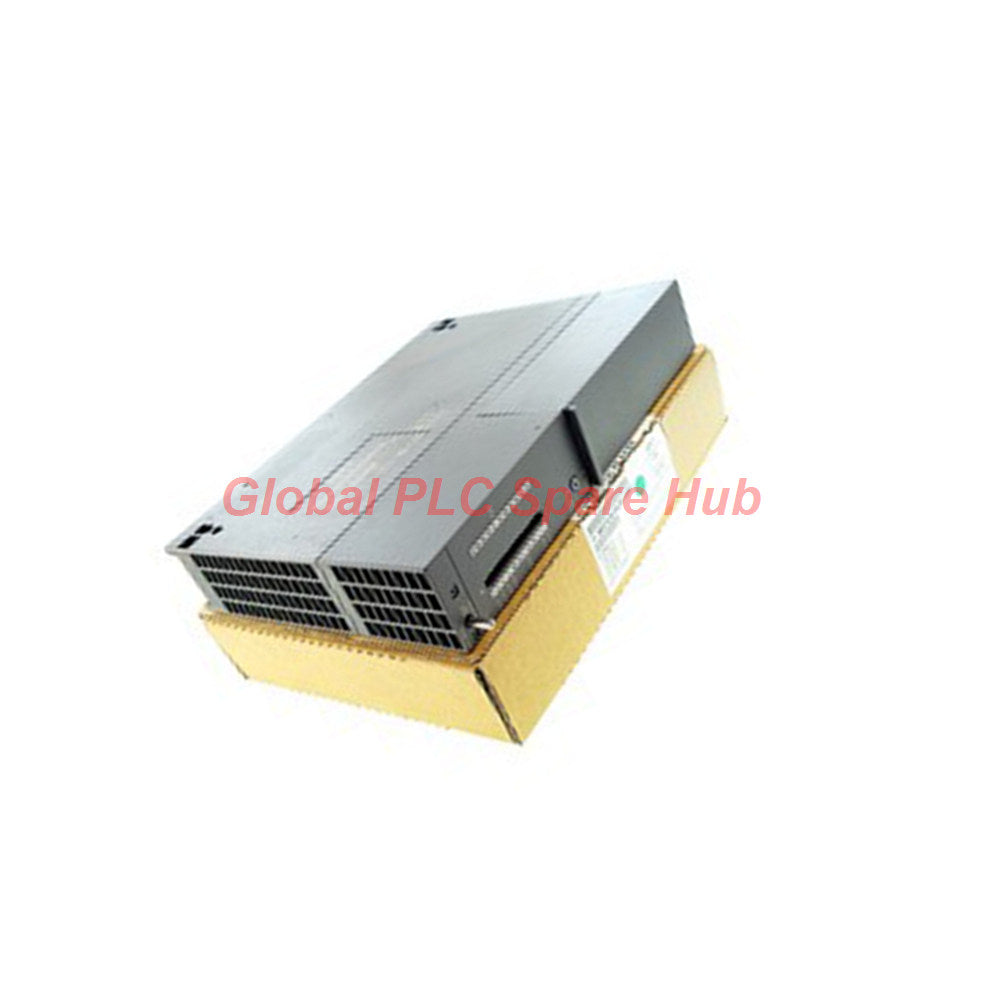

6ES7416-3XR05-0AB0 وحدة المعالجة المركزية سيمنز SIMATIC S7-400

نظرة عامة على المنتج

يُعد 6ES7416-3XR05-0AB0 وحدة معالجة مركزية عالية الأداء مصممة لمنصة التحكم Siemens SIMATIC S7-400. يُنفذ هذا المعالج على مستوى المؤسسات خوارزميات الأتمتة المعقدة، والتعامل مع كميات هائلة من البيانات، والتحكم المتزامن عالي السرعة في الحلقات عبر البنى الصناعية المتطلبة. يعمل الجهاز بأوقات تنفيذ أوامر محسّنة، ويدير صور عمليات واسعة النطاق وينسق الاتصال المتعدد الطبقات عبر شبكات الحافلات الميدانية. يُصنع التجميع المادي في ألمانيا ويتوافق بدقة مع المعايير الصناعية العالمية. تضمن وحدة المعالجة هذه أوقات استجابة حتمية لبيئات الإنتاج المتكاملة للغاية.

رؤية Global PLC Spare HUB

بالنسبة لأنظمة التحكم واسعة النطاق التي تتطلب قدرة حاسوبية كبيرة، توصي مجموعتنا الهندسية بوحدة المعالج 6ES7416-3XR05-0AB0. تتميز بنية سلسلة S7-400 بتخصيص لوحة خلفية فريدة وتكوينات فتحات الوحدات الفرعية المادية. تستخدم وحدة المعالجة المركزية هذه واجهات مادية مخصصة تعزل الحمل الزائد للمعالجة عن ضوضاء خطوط الاتصال. وتتعامل مع إجراءات الرياضيات العائمة المكثفة دون تمديد فترات المسح الدورية. عند تحسين البنية التحتية القديمة أو نشر تكوينات عالية التوافر، يوفر هذا المعالج عمق تداخل الكتلة الدقيق وتخصيص البيانات المحلية اللازمين لمنع اختناقات التنفيذ.

المواصفات الفنية

• العلامة التجارية والموديل: Siemens SIMATIC S7-400 CPU 416-3 (6ES7416-3XR05-0AB0)
• رمز السلعة: مصنف تحت رمز التصدير 85389091 مع لوائح التحكم EAR99H / AL: N.
• الكتلة الفيزيائية: الوزن الصافي للمنتج 1.001 كجم مغلف داخل دروع حماية واقية محلية.
• الأبعاد: غلاف مادي مدمج بأبعاد 30.3 سم × 23.3 سم × 6.3 سم بالضبط.
• الامتثال البيئي: متوافق تمامًا مع قيود RoHS الهيكلية منذ نوفمبر 2006، باستخدام حدود مادة الرصاص CAS-No. 7439-92-1.
• منشأ التصنيع: مصمم ومصنع تحت خطوط مراقبة الجودة عالية التسامح داخل ألمانيا.
• فئة الأجهزة: يتكامل مباشرة مع قضبان الرف الفرعي القياسية التي تنتمي إلى الفئة المتميزة من أجهزة S7-400.

مصفوفة توافق المعدات

• إطارات الرفوف الفرعية: يناسب رفوف UR1 وUR2 وCR لإنشاء اتصالات قوية للوحة الخلفية متعددة الوحدات.
• وحدات الإشارة: قدرة تعيين مباشرة مع مدخلات SM 421 الرقمية ومخرجات SM 422 الرقمية عالية الكثافة.
• الواجهات التناظرية: متوافق مع بطاقات الإدخال التناظرية المعزولة SM 431 لأجهزة القياس الحرارية والضغط الدقيقة.
• واجهات الشبكة: يتصل ببطاقات Ethernet المتقدمة CP 443-1 وواجهات Profibus الموسعة CP 443-5.
• وسائط التخزين: يدعم بطاقات ذاكرة الوصول العشوائي القياسية ووحدات الذاكرة الفرعية EEPROM القائمة على الفلاش للتخزين الدائم.

سيناريوهات التطبيق المستهدفة

• مصانع المعالجة الكيميائية: يدير صيغ الدوائر المغلقة الديناميكية الحرارية المعقدة ونشر مصفوفة الصمامات الموزعة بأمان.
• خطوط تجميع السيارات: ينسق مسارات الحركة عالية السرعة متعددة المحاور، وتتبع البيانات، وتكوينات التداخل في الخط الرئيسي.
• مرافق توليد الطاقة: يحكم خطوات أمان تزامن التوربينات، وجمع بيانات توازن الحمل، وتتبع رحلات الشبكة.
• أنظمة معالجة المياه: يشرف على تصميمات المضخات المبعثرة الضخمة، ومقاييس الجرعات الكيميائية، وشبكات القياس عن بعد المستمرة.

قدرات التشخيص المتقدمة

• تتميز الوحدة بمصفوفات حالة شاملة أمامية تشير إلى أعطال الأجهزة، وأخطاء الحافلات، وتشوهات التنفيذ على الفور.
• يقرأ المهندسون تفاصيل التشغيل المفصلة من خلال إطارات المخزن المؤقت التشخيصي النظامي عبر تتبع منطق STEP 7 خطوة بخطوة.
• تلتقط مهام نظام التشغيل الداخلية متغيرات وقت التشغيل، وتجاوزات الذاكرة، وفشل الاتصال الطرفي تلقائيًا دون حمل كود إضافي.
• تُشغل الأجهزة كتل تنظيم تلقائية (OBs) عند تحديد أعطال الأجهزة المتزامنة أو غير المتزامنة لتجنب توقف النظام بالكامل.

اللوجستيات، والتعبئة، وأحكام الضمان

• سرعة الإرسال: تضمن خطوط المعالجة تأكيد الشحن في غضون 24 إلى 48 ساعة من استلام الشراء.
• شركات الشحن السريع: تعتمد شبكات التسليم العالمية على حسابات الأولوية مع منصات DHL وFedEx وUPS.
• التعبئة الواقية: تُغلق العناصر داخل صناديق حماية من التفريغ الكهروستاتيكي محاطة بحماية عالية الكثافة من الصدمات.
• مدة الضمان: تمتع براحة البال مع خطة ضمان شاملة لمدة 12 شهرًا تغطي جميع وظائف الأجهزة المادية.

دليل الاختيار

• تحقق من أن أحجام كتل ذاكرة البرنامج الإجمالية لديك تتطابق مع بصمة ذاكرة العمل الداخلية المحددة لوحدة 6ES7416-3XR05-0AB0.
• اختر هذا الإصدار من وحدة المعالجة المركزية ذات الواجهات الثلاث عندما تملي طوبولوجيا المجال لديك خطوط Profibus معزولة منفصلة عن خط البرمجة الخاص بك.
• تأكد من أن وحدة تزويد الطاقة بالرف الخاص بك توفر تيارًا داخليًا كافيًا عبر ناقل اللوحة الخلفية لهذا المعالج عالي السحب.

الأسئلة الشائعة

ما هو السبب المادي إذا بقيت لمبة INTF حمراء ثابتة عند التشغيل الأولي؟

يشير خطأ داخلي عادةً إلى كتلة تكوين غير معينة، أو عدم تطابق بين الوحدات الفرعية المادية وملف تكوين أجهزة STEP 7.

كيف يمكننا مسح تخصيص بطاقة الذاكرة دون المخاطرة بإلحاق ضرر ببنية البرامج الثابتة؟

نفذ تسلسل MRES كاملًا باستخدام مفتاح التبديل المادي الموجود على اللوحة الأمامية، أو شغّل عملية مسح من مساحة عملك الهندسية.

هل يمكن إدخال وحدة المعالجة هذه في تصميم رف مقسم يدعم التبديل السريع أثناء العمليات الحية؟

بينما قد يدعم الرف التبديل السريع لبطاقات الإدخال/الإخراج القياسية، يجب إيقاف تشغيل طاقة الرف قبل تثبيت أو إزالة وحدة المعالجة المركزية الرئيسية.

ماذا يحدث لبرنامج المستخدم الجاري تنفيذه إذا نفد المخزن المؤقت المحلي لوقت التشغيل من الذاكرة؟

تستدعي وحدة المعالجة تلقائيًا OB85 أو OB80 لاكتشاف خطأ دورة التنفيذ، وإذا فشلت في ذلك، تنتقل فورًا إلى وضع الإيقاف الآمن.

هل تتطلب هذه الوحدة بطارية احتياطية خارجية للاحتفاظ بسجلات المخزن المؤقت التشخيصي المتطايرة؟

يخزن النظام بيانات التشخيص عبر آليات مكثفة داخلية، ولكن الاحتفاظ بالمتغيرات على المدى الطويل أثناء فقدان الطاقة الكامل يعتمد على تكوين بطارية الرف.
