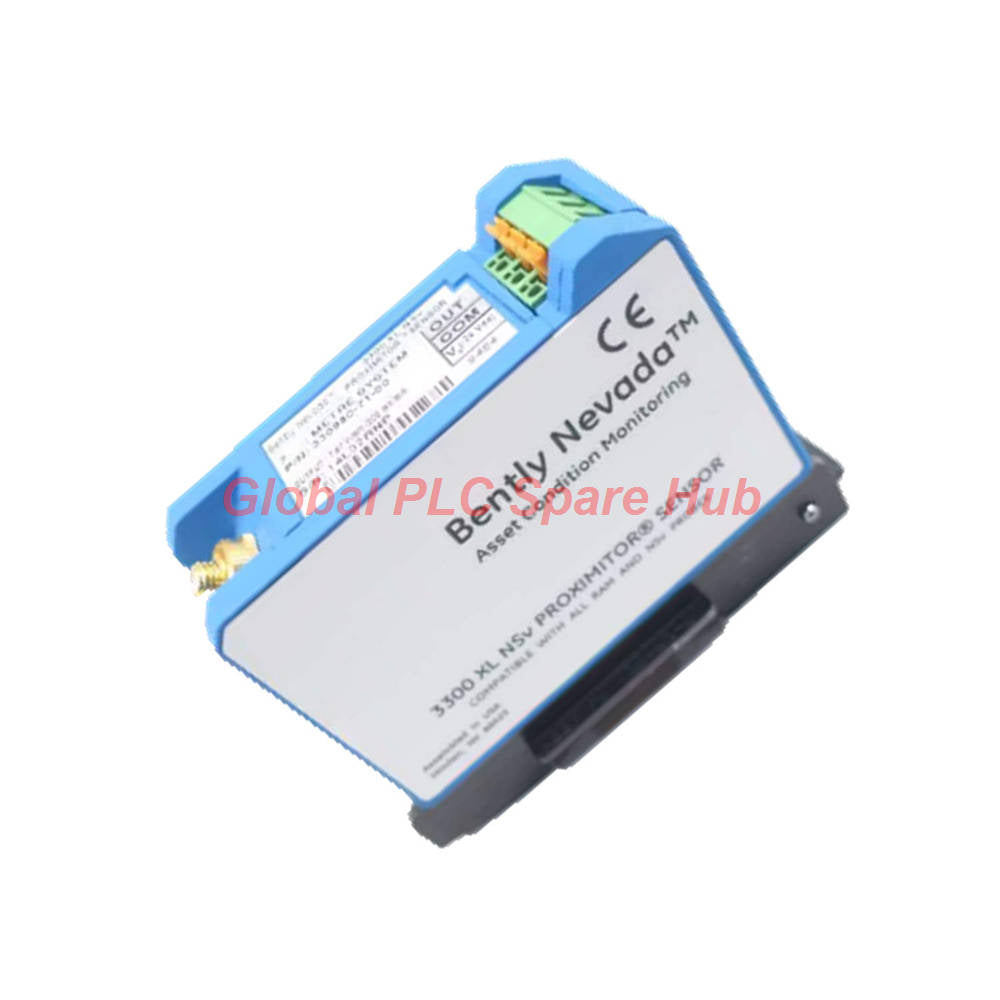

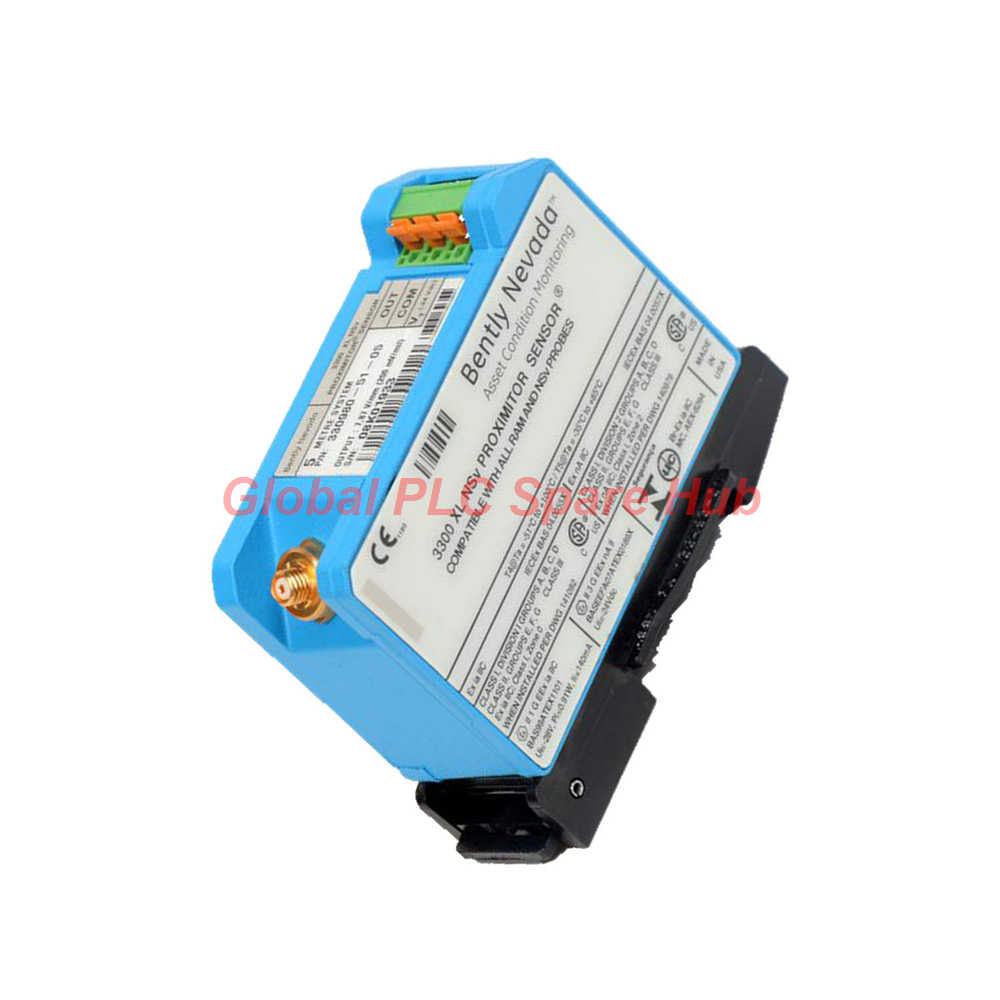

330980-50-05 Bently Nevada NSv Proximitor Sensor Module

330980-50-05 وحدة مستشعر التقارب Bently Nevada NSv Proximitor

Manufacturer: Bently Nevada
Product No.: 330980-50-05
Condition： متوفر بالمخزون
Product Type: مستشعر التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 246g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

تقوم Bently Nevada 3300 XL NSv 330980-50-05 بتهيئة إشارة الخرج لأنظمة محولات القرب ذات التيار الدوامي.

ينشر المهندسون وحدة المستشعر هذه في مساحات الآلات الضيقة التي تتطلب قدرة مراقبة الأهداف الصغيرة.

يتم تركيب الغطاء المدمج المصنوع من الألومنيوم A380 بسهولة على لوحات التحكم القياسية أو تجميعات سكة DIN.

يوفر التدريع المتقدم RFI/EMI مناعة عالية ضد الضوضاء دون الحاجة إلى متطلبات تدريع خاصة للغطاء.

تعمل أشرطة طرفية SpringLoc المدمجة على تبسيط توصيل الأسلاك الميدانية دون الحاجة إلى أدوات تركيب متخصصة.

تفصيل التكوين

يوضح الجدول أدناه خيارات التكوين للطراز 330980-50-05.

مكون رمز الطلب	تحديد الخيار	تفاصيل المواصفات الوظيفية
رقم الطراز الأساسي	330980	3300 XL NSv وحدة أساسية لمستشعر التقارب Proximitor
طول النظام والتركيب	-50	طول نظام إجمالي 5.0 أمتار (16.4 قدم)، تكوين تثبيت على لوحة
موافقات الوكالة	-05	اعتمادات عالمية متعددة (معتمدة من CSA, ATEX, IECEx)

الهيكل الفني ومعايير النظام

تصنف المواصفات الفنية أدناه إلى مجموعات أداء وظيفية متميزة.

المواصفات العامة للنظام
- اسم العلامة التجارية: Bently Nevada
- سلسلة المنتج: سلسلة 3300 XL NSv
- رقم الطراز: 330980-50-05
- مادة الغلاف: غلاف من الألومنيوم A380 المصبوب
- الوزن الصافي للوحدة: 255 جرام (9 أونصات)
- توافق الإدخال: يتصل بمسبار تقارب 3300 RAM أو 3300 NSv واحد وكابل تمديد
- نمط كتلة الطرفية: شريط طرفي SpringLoc ذو مشبك قفصي لا يحتاج إلى أدوات
الخصائص الكهربائية والإشارة
- جهد طاقة الإدخال: -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (بدون حواجز) / -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع حواجز)
- السحب الحالي: 12 مللي أمبير كحد أقصى لاستهلاك التيار
- حساسية جهد الإمداد: أقل من 2 مللي فولت تغير في الخرج لكل فولت تغير في الإمداد
- مقاومة الخرج: 50 أوم اسمية
- هدف المعايرة: هدف فولاذي AISI 4140 [31 مم (1.2 بوصة) كحد أدنى للقطر]
الحدود البيئية
- درجة حرارة التشغيل: -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت)
- درجة حرارة التخزين: -52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت)
- تحمل الرطوبة النسبية: 100% تكثيف، غير قابل للغمر (تم اختباره وفقًا لمعيار IEC 68-2-3 للحرارة الرطبة)

مقارنة الاختيار والإرشادات الهندسية

راجع المواصفات الفنية الرئيسية التي تقارن النموذج 330980-50-05 بوحدة مستشعر بديلة.

المعلمة الفنية	330980-50-05 (الوحدة الحالية)	330980-71-CN
الطول الكلي للمعايرة	طول النظام 5.0 أمتار (16.4 قدم)	طول النظام 7.0 أمتار (23.0 قدم)
شكل أجهزة التركيب	عروات لوحة التثبيت على اللوحة	مشبك تثبيت على سكة DIN مقاس 35 مم
اعتماد المناطق الخطرة	الخيار 05 (اعتمادات متعددة: CSA، ATEX، IECEx)	الخيار CN (اعتماد CCC الصيني معتمد)
التدريع ومناعة RFI	تصفية RFI/EMI متوافقة مع CE	تصفية RFI/EMI متوافقة مع CE
نوع توصيل الطرف	كتلة طرفية SpringLoc	كتلة طرفية SpringLoc

إرشادات الاختيار الهندسي:

اختر 330980-50-05 عند مطابقة نظام مسبار وكابل بطول 5.0 أمتار مركب في فتحات لوحة الأدوات التقليدية التي تتطلب شهادات حماية من الانفجار عالمية.

إذا كان تركيبك يستخدم سكك DIN عالية الكثافة مقاس 35 مم ويتطلب شهادة CCC الصينية الإقليمية لنظام مسبار بطول 7.0 أمتار، فاختر 330980-71-CN بدلاً من ذلك.

المعدات المستهدفة وسيناريوهات التطبيق

يدعم تصميم العرض الجانبي الضيق (NSv) هندسة التركيب الضيقة عبر الأصول الدوارة عالية السرعة.

توربينات الهيدروكربون الصغيرة: تقيس الاهتزازات الشعاعية حيث تكون المسافة الجانبية لرأس المسبار مقيدة.
ضواغط الغاز الطاردة المركزية: تتعقب حركة العمود الديناميكية عبر مساحات الختم الداخلية الضيقة.
المحركات الكهربائية عالية السرعة: تراقب الوضع المحوري للدوار بالقرب من مناطق الهدف الصغيرة على الياقة.
صناديق التروس المساعدة: تكتشف انحراف عمود التروس في أغلفة التشحيم بالزيت المدمجة.

قدرات التشخيص وسلامة الحقل

يوفر 330980-50-05 إشارات خرج تشخيصية مستمرة في الوقت الفعلي إلى رفوف المراقبة.

تنظم الوحدة حساسية جهد الإمداد للحفاظ على الانجراف أقل من 2 مللي فولت لكل فولت تغير.

جهد الإمداد التشغيلي الأكثر إيجابية من -23.5 فولت تيار مستمر يغير استجابة النطاق الخطي الداخلي.

تعمل أجهزة مراقبة حماية الآلات على الإبلاغ عن تغيرات الجهد خارج النوافذ الأساسية الاسمية من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر على الفور.

تحدد المراقبة المستمرة وصلات SpringLoc الفضفاضة أو أسلاك المسبار التالفة على الفور.

رؤية Global PLC Spare HUB

دعم أخصائيو مراقبة الآلات لدينا محطة ضغط غاز تعاني من ارتفاعات اهتزاز خاطئة.

أدت محركات التردد المتغيرة القريبة إلى توليد تداخل راديوي عالي التردد على طول كابلات الإشارة غير الموصلة.

افتقدت المستشعرات القديمة الموجودة إلى تصفية RFI الحديثة، مما تسبب في عدم استقرار شديد في جهد الخرج.

أدى تحديث مسار الإشارة إلى 330980-50-05 إلى التخلص من ضوضاء التردد العالي الناتجة عن المحركات القريبة.

حافظت وصلات SpringLoc الطرفية على تثبيت محكم للأسلاك تحت ظروف اهتزاز المصنع الشديدة.

إرشادات التركيب والتوصيل

اتبع ممارسات الإعداد هذه أثناء تركيب الوحدة وتوصيل الأسلاك الميدانية.

حافظ على جهد إمداد طاقة الإدخال بين -23 فولت تيار مستمر و -26 فولت تيار مستمر عند استخدام حواجز السلامة.
أدخل الموصلات العارية مقاس 16-24 AWG مباشرة في أطراف SpringLoc دون إفراط في إحكام المسامير.
تأكد من أن مادة العمود المستهدف تتطابق مع مواصفات معايرة الفولاذ AISI 4140.
تحقق من أن الطول الكلي للكابل يساوي بالضبط 5.0 أمتار لمنع خطأ عامل القياس.

الشراء، الشحن والضمان لمدة 12 شهرًا

نحن نقدم قطع غيار أصلية لمراقبة الحالة عالميًا مع ضمانات كاملة للمنتج.

محتويات العبوة: 1 x Bently Nevada 330980-50-05 وحدة مستشعر تقارب NSv.
شروط الضمان: مشمول بضمان استبدال شامل لمدة 12 شهرًا.
البريد السريع العالمي: يتم التعامل مع الشحن الدولي بواسطة FedEx، UPS، أو DHL.
وقت معالجة الطلب: يتم شحن الطلبات خلال 24 إلى 48 ساعة بعد تأكيد الدفع.

الأسئلة الشائعة

س: ماذا يحدث إذا انخفض جهد إمداد الطاقة إلى مستوى أكثر إيجابية من -23.5 فولت تيار مستمر؟

ج: التشغيل فوق -23.5 فولت تيار مستمر يقلل من نطاق القياس الخطي المعاير لنظام المستشعر.

س: هل يمكنني توصيل مجسات 3300 XL 8 مم القياسية بوحدة مستشعر NSv هذه؟

ج: لا. يجب استخدام مجسات تقارب 3300 NSv أو 3300 RAM المتطابقة للحفاظ على ضبط عامل القياس الدقيق.

س: كيف تفيد كتل أطراف SpringLoc سرعة التركيب الميداني؟

ج: تثبت أطراف SpringLoc الموصلات بإحكام دون الحاجة إلى مفكات براغي أو أدوات تجعيد.

س: هل يتطلب مستشعر Proximitor هذا تدريعًا إضافيًا للغلاف للامتثال لمعايير CE؟

ج: لا. يضمن قمع RFI/EMI المدمج الامتثال لمعايير CE دون الحاجة إلى أغلفة تدريع متخصصة.
