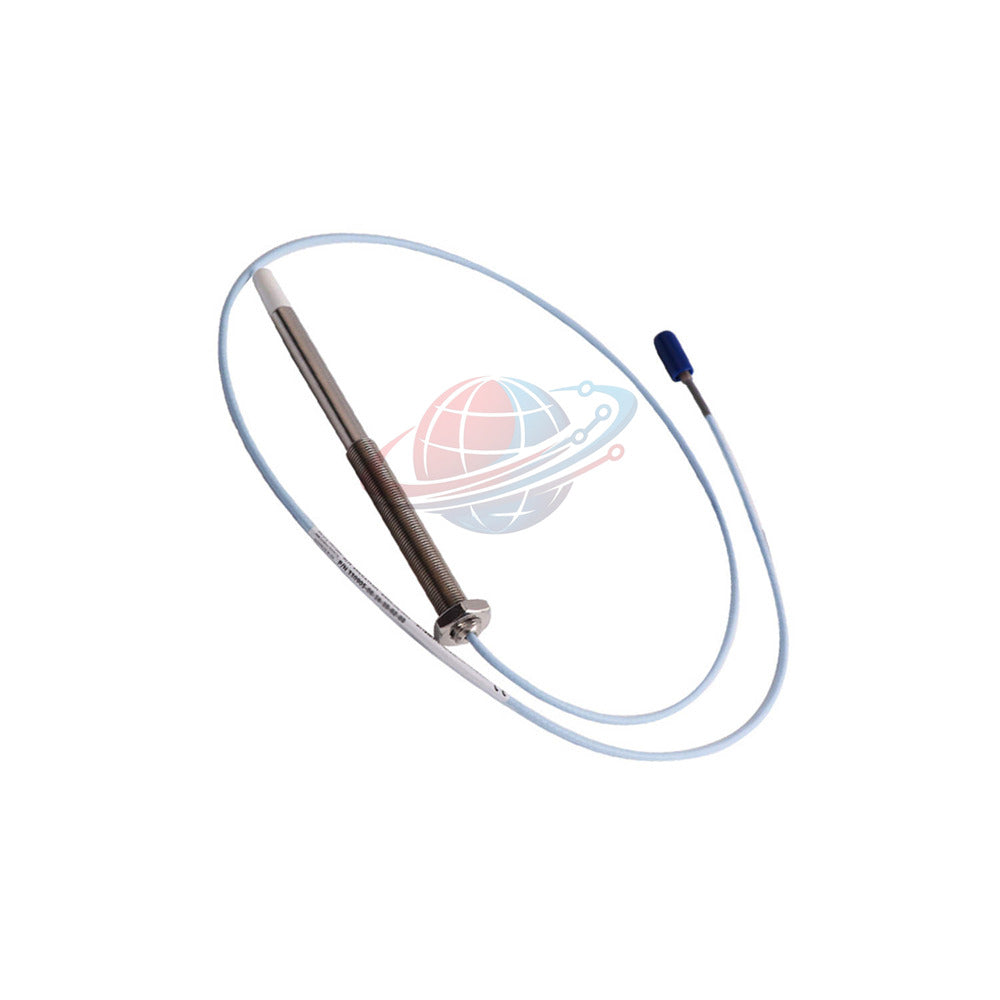

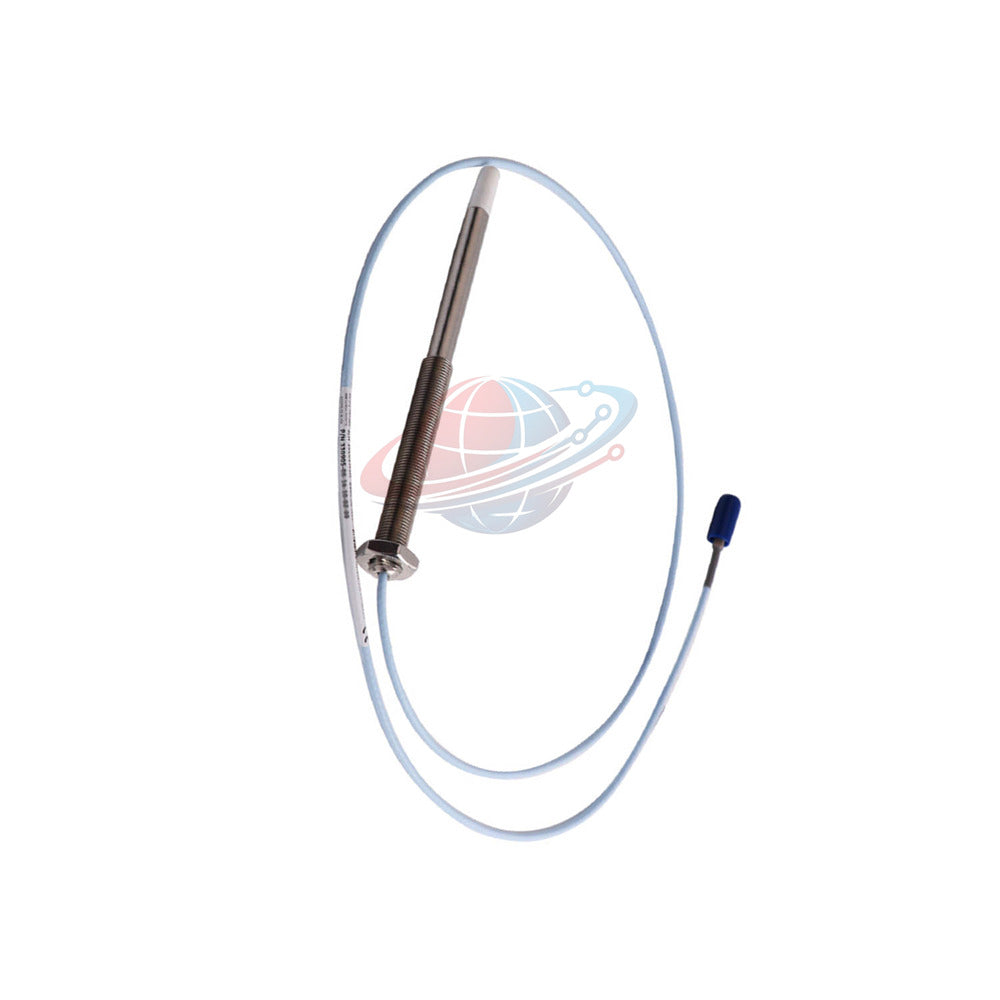

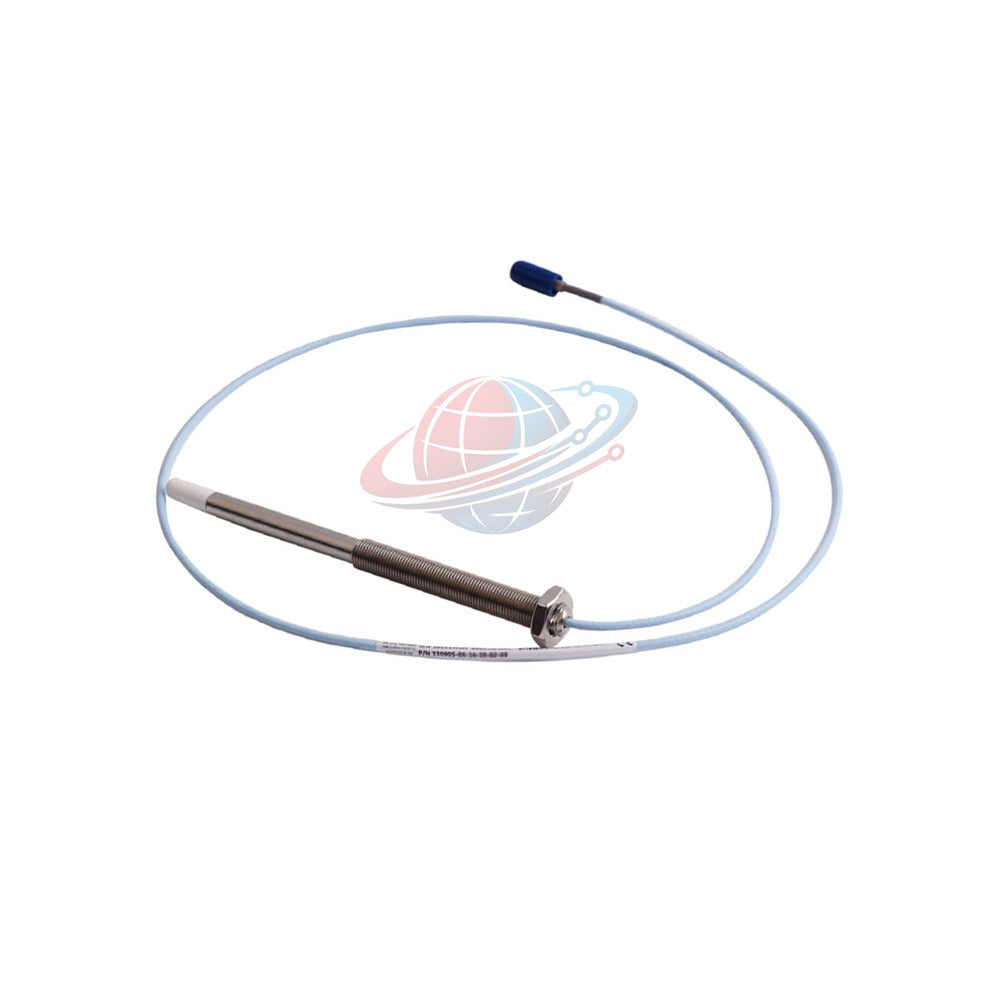

330905-00-11-05-02-00 Bently Nevada مسبار تقاربي من طراز 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330905-00-11-05-02-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يوفر مسبار التقارب Bently Nevada 3300 NSv 330905-00-11-05-02-00 قياسات إزاحة غير تلامسية في البيئات المكانية الضيقة.
تم تصميم هذا المحول التيار الدوامي بخصائص رؤية جانبية ضيقة، ويقوم بقمع تداخل الهدف الجانبي في أغلفة المحامل المدمجة.
تفصيل تكوين النموذج
-
330905 : مسبار 3300 NSv ، خيط M10 × 1، هيكل غير مدرع
-
00 : خيار الطول غير المسنن — 00 مم
-
11 : خيار طول الهيكل الإجمالي — 110 مم
-
05 : خيار الطول الكلي — 0.5 متر (20 بوصة)
-
02 : خيار الموصل والكابل — موصل ClickLoc محوري مصغر، كابل قياسي
- 00 : خيار موافقة الوكالة — غير مطلوب
-
02 : خيار الموصل والكابل — موصل ClickLoc محوري مصغر، كابل قياسي
-
05 : خيار الطول الكلي — 0.5 متر (20 بوصة)
-
11 : خيار طول الهيكل الإجمالي — 110 مم
-
00 : خيار الطول غير المسنن — 00 مم
المواصفات الفنية
| مجموعة معلمات النظام | الخاصية الفنية | مواصفات الخاصية |
|---|---|---|
| الهوية والبنية | المصنع والسلسلة | Bently Nevada 3300 NSv نظام رؤية جانبية ضيقة |
| الهوية والبنية | رقم الجزء الكامل | 330905-00-11-05-02-00 |
| البناء الميكانيكي | معدن الطرف والهيكل | طرف بوليفينيلين سلفايد (PPS) / جسم من الفولاذ المقاوم للصدأ AISI 304 |
| البناء الميكانيكي | خيط الهيكل وعمق الإدخال | خيط M10 × 1 / طول الهيكل الكلي 110 مم / أقصى إدخال 15 مم |
| الخصائص الكهربائية | النطاق الخطي والحساسية | نطاق 1.5 مم (60 ميل) / مقياس ISF 7.87 فولت/مم (200 ميللي فولت/ميل) |
| الخصائص الكهربائية | مقاومة التيار المستمر ونطاق الخرج | 4.0 ± 0.5 أوم (من الموصل المركزي إلى الخارجي) / -1 فولت تيار مستمر إلى -13 فولت تيار مستمر |
| الخصائص الكهربائية | فجوة التركيب الموصى بها | إعداد فجوة مركزية تشغيلية 1.0 مم (40 ميل) |
| التردد والنطاق الديناميكي | استجابة عرض النطاق الترددي للنظام | 0 إلى 10 كيلو هرتز (+0، -3 ديسيبل نموذجي مع أسلاك ميدانية تصل إلى 305 متر) |
| التسامح البيئي | حدود التشغيل والتخزين | غلاف حراري من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| مواصفات الكابل | بنية الخط المحوري | كابل محوري 75 أوم، غلاف من فلورو إيثيلين بروبيلين (FEP) |
اختيار النموذج والمقارنة الفنية
يتطلب اختيار هندسة المسبار المناسبة قياس أبعاد الوصول الداخلي وخلوص وجه الهدف.
قم بتقييم الاختلافات الهيكلية بين 330905-00-11-05-02-00 ومتغير 330905-00-09-05-02-00:
- اختلاف طول الهيكل: الخيار 11 يتميز ببرميل ملولب بطول 110 مم، بينما يوفر الخيار 09 طول برميل أقصر يبلغ 90 مم.
- مدى عمق التطبيق: يسمح طول 110 مم بالتركيب من خلال أغلفة الماكينات السميكة أو لوحات ختم الزيت دون أكمام تمديد داخلية.
- قاعدة الاختيار: اختر نموذج 110 مم عند التركيب مباشرة من خلال جدران المنافذ الخارجية؛ اختر نظيره 90 مم لحواف التركيب الأقل عمقًا لمنع تداخل التجويف الداخلي.
إرشادات التركيب والعزم
- شد جسم غلاف المسبار بعزم دوران موصى به يبلغ 7.5 نيوتن متر (66 بوصة رطل) عند التثبيت في المنافذ الملولبة.
- لا تتجاوز أبدًا الحد الأقصى لعزم دوران الغلاف المقدر البالغ 22.6 نيوتن متر (200 بوصة رطل) عبر الخيوط الثلاثة الأولى.
- تأكد من تعديل وصلة موصل ClickLoc المحوري المصغر لتكون محكمة بإصبع اليد، ولا تتجاوز 0.56 نيوتن متر (5 بوصة رطل).
- التزم بحد أدنى صارم لنصف قطر انحناء الكابل يبلغ 25.4 مم (1.0 بوصة) على طول غلاف FEP.
توافق النظام والأسلاك الميدانية
- متوافق تمامًا مع مستشعرات 3300 NSv Proximitor وكابلات التمديد.
- يحل محل أجهزة مسبار التقارب القديمة 3300 RAM كهربائيًا مباشرةً.
- يتصل بحوامل المراقبة باستخدام كابل ثلاثي موصل محمي بثلاثة موصلات (16 إلى 24 AWG أو 18 إلى 23 AWG مع أطراف معدنية).
- يدعم مسافات الأسلاك الميدانية تصل إلى 305 أمتار (1,000 قدم) دون تغيير دقة الإشارة الديناميكية.
المعدات المناسبة وسيناريوهات التطبيق
- استشعار الموضع المحوري والاهتزاز الشعاعي في ضواغط الغازات العملية الطاردة المركزية.
- مراقبة حركة العمود على الدوارات ذات القطر الصغير حيث يكون خلوص الهدف أقل من 13 مم.
- تحليل الاهتزاز على الشواحن التوربينية عالية السرعة التي تتطلب مقاومة معززة للمواد الكيميائية السائلة.
- قياسات سرعة توقيت Keyphasor على أعمدة التروس المثقوبة.
قدرات التشخيص
- ملف تعريف الحقل الجانبي الضيق يزيل إشارات التداخل الكاذبة لجدار الحفرة المعاكسة.
- يمنع هيكل طرف البوليفينيلين سلفايد (PPS) التدهور الكيميائي من سوائل العمليات العدوانية.
- يراقب خطية جهد الفجوة من -1 فولت تيار مستمر إلى -13 فولت تيار مستمر للتحقق من المحاذاة الميكانيكية.
- حلقة O-ring داخلية من Viton تعزل الضغط التفاضلي بين مجموعة الطرف وحالة التركيب.
محتويات العبوة، اللوجستيات والضمان
| معلمة لوجستية | شروط الخدمة |
|---|---|
| حالة العنصر | جديد تمامًا، مغلق من المصنع الأصلي |
| مدة الضمان | 12 شهرًا تغطية ضمان شاملة لعيوب المصنع |
| مهلة الإرسال | يشحن في غضون 24 إلى 48 ساعة من مخزون المستودع |
| خيارات الشحن السريع | شحن عالمي سريع عبر DHL، FedEx، وUPS |
رؤية Global PLC Spare HUB
غالبًا ما يطلب مهندسو الميدان سلسلة 3300 NSv لهندسة الآلات الضيقة حيث تواجه مجسات 8 مم القياسية أخطاء التحميل الجانبي.
عند تركيب خيار البرميل 110 مم، تحقق من عدم حدوث التواء داخلي للكابل أثناء الدوران في المنفذ.
قم دائمًا بتأمين وصلة ClickLoc يدويًا؛ استخدام الكماشة على الموصلات المحورية المصغرة يجرد المسامير الداخلية ويغير مقاومة التيار المستمر للمسبار.
يضمن معايرة الفجوة الصحيحة إلى 1.0 مم (40 ميل) أقصى نطاق ديناميكي عبر مقياس الإخراج الخطي الكامل 1.5 مم.
الأسئلة الشائعة
السؤال: ما الميزة التشغيلية التي يوفرها تصميم الرؤية الجانبية الضيقة في تركيبات أغلفة المحامل الضيقة؟
الجواب: يمنع تشوه المجال المغناطيسي للمسبار الناتج عن الجدران المعدنية المجاورة داخل الثقوب العكسية الضيقة.
السؤال: لماذا يعد الشد اليدوي إلزاميًا لموصلات مسبار ClickLoc المحورية أثناء التجميع الميداني؟
الجواب: يؤدي تطبيق الأدوات الميكانيكية إلى سحق بنية الدبوس المحوري المصغر، مما يسبب ضعف الإشارة وأخطاء الدائرة المفتوحة.
السؤال: كيف يؤثر قطر عمود الهدف على دقة عامل مقياس القياس في الآلات الصغيرة؟
الجواب: الأهداف الأصغر من 13 مم تغير عامل المقياس؛ تضييق الفجوة الفيزيائية يساعد على تعويض تأثيرات انحناء السطح.
السؤال: ما فائدة المقاومة الكيميائية التي يوفرها هيكل طرف PPS مقارنة بمجسات سلسلة RAM القديمة؟
الجواب: يمنع البوليفينيلين سلفايد تفكك المادة عند تعرضها لمواد التشحيم الاصطناعية وسوائل ضواغط الغاز المسببة للتآكل.
السؤال: كيف يمكن للفنيين التحقق من سلامة دائرة المسبار قبل تشغيل مستشعر Proximitor؟
الجواب: قم بقياس المقاومة عبر الموصل المركزي والخارجي؛ يقرأ وحدة 0.5 متر العادية حوالي 4.0 أوم.
