330902-00-47-10-02-05 مسبار تقارب مدرع Bently Nevada 3300 NSv

نظرة عامة على المنتج

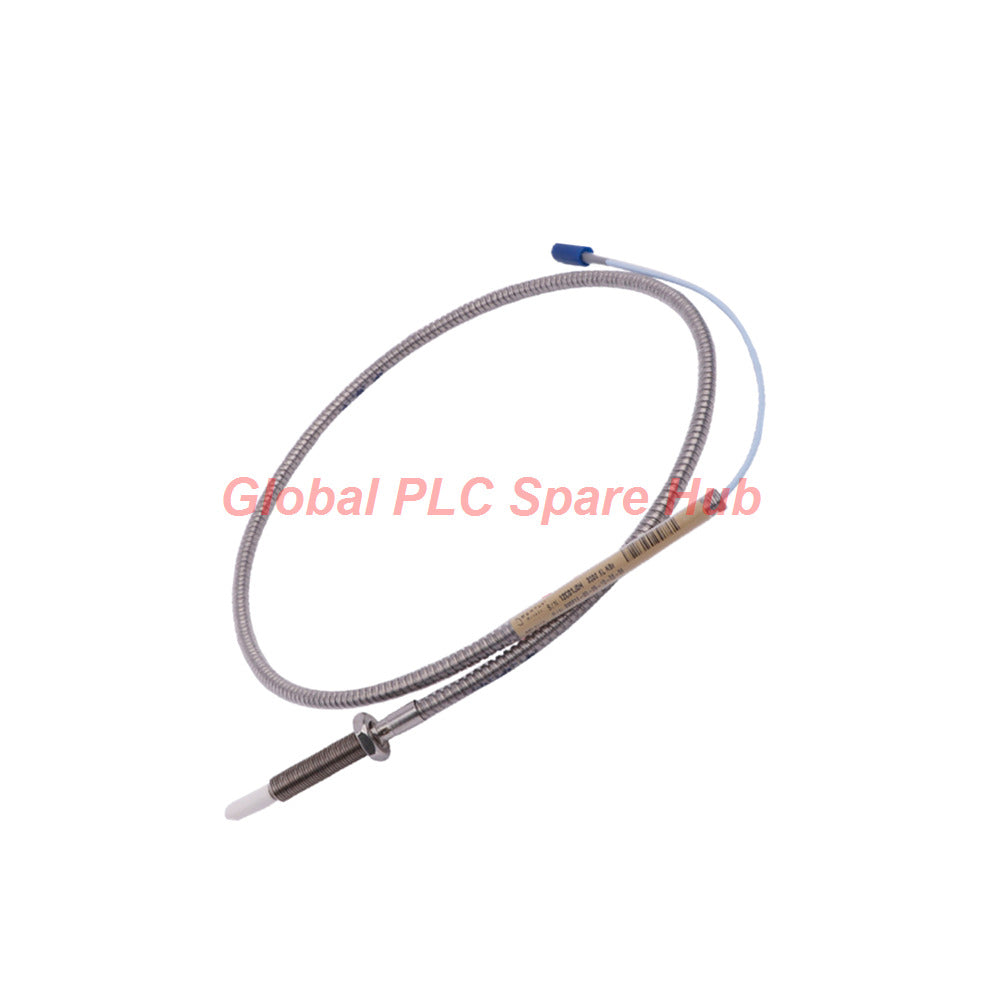

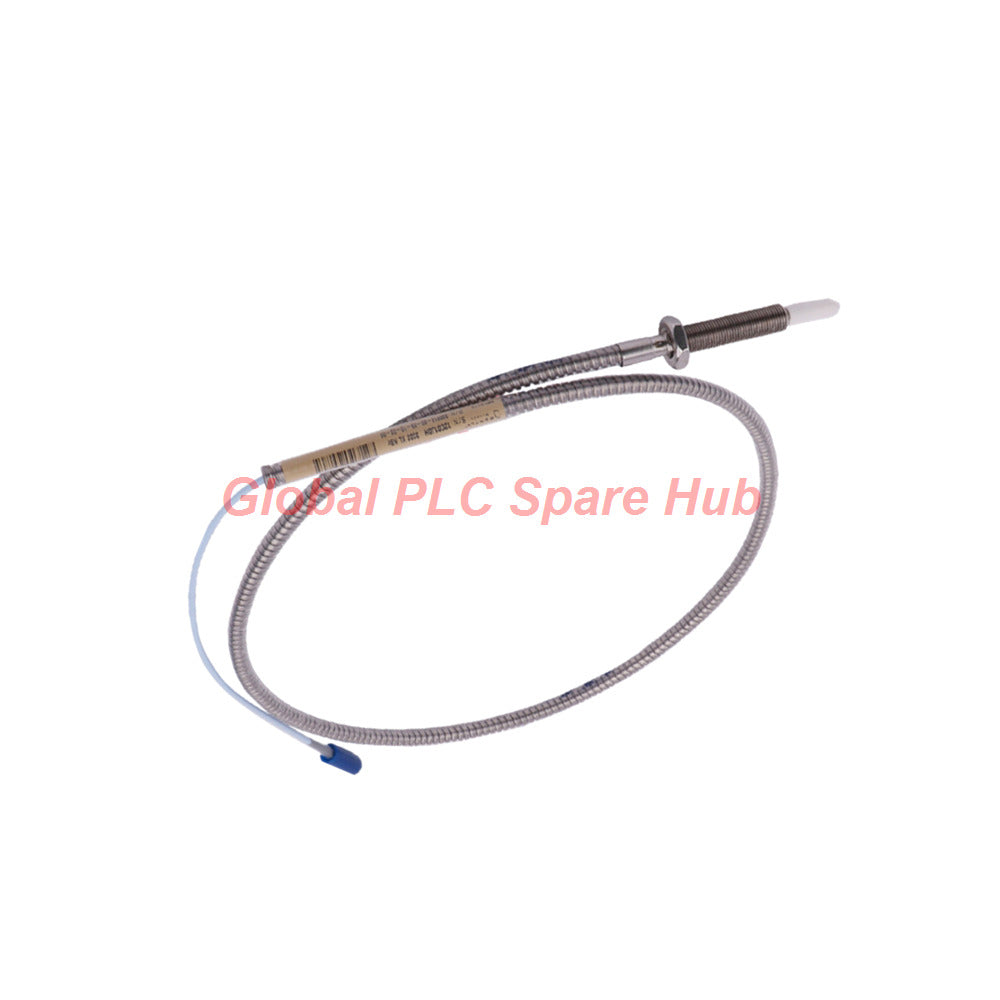

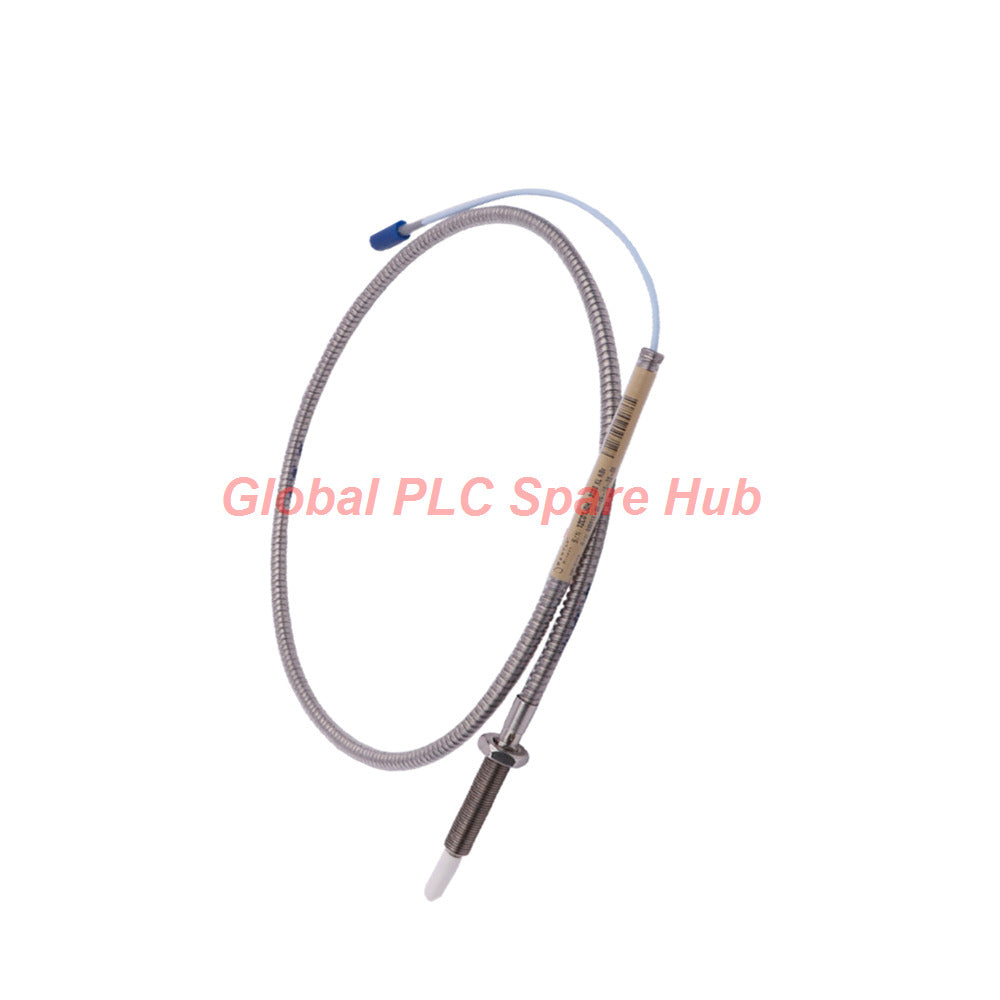

مسبار التقارب Bently Nevada 3300 NSv 330902-00-47-10-02-05 يوفر استشعار الاهتزاز غير المتصل والموضع المحوري في مساحات الآلات الضيقة.

يتميز هذا المحول بسن لولبي قياسي 1/4-28 UNF ودرع واقٍ مرن من الفولاذ المقاوم للصدأ، ويتحمل البيئات الصناعية الصعبة التي تتطلب حماية من التآكل الميكانيكي.

تفاصيل تكوين النموذج

• 330902 : مسبار 3300 NSv، بسن لولبي 1/4-28 UNF، مع درع مرن من الفولاذ المقاوم للصدأ
  • 00 : خيار الطول غير المسنن — 0.0 بوصة
    • 47 : خيار الطول الكلي للغلاف — 4.7 بوصة
      • 10 : خيار الطول الإجمالي — 1.0 متر (39 بوصة)
        • 02 : خيار الموصل والكابل — موصل محوري مصغر ClickLoc، كابل قياسي
          • 05 : خيار موافقة الوكالة — موافقات متعددة (ATEX, IECEx, CSA, FM)

المواصفات الفنية

اختيار النموذج والمقارنة الفنية

يتطلب اختيار أجهزة التقارب التحقق من درجة السن اللولبي، ومدى إدخال الأسطوانة، والامتثال لشهادة الموقع.

قارن 330902-00-47-10-02-05 بالمتغير 330902-00-95-10-02-00:

• أبعاد مدى الغلاف: يوفر الخيار 47 طول غلاف إجمالي يبلغ 4.7 بوصة مناسب للمنافذ المحفورة الضحلة، بينما يوفر الخيار 95 طول غلاف ممتد يبلغ 9.5 بوصة للوصول إلى أسطح الهدف الداخلية العميقة للعمود.
• شهادة الموقع الخطير: يتضمن الخيار 05 موافقات سلامة دولية شاملة (ATEX/IECEx/CSA/FM) لمناطق العمليات المصنفة، بينما لا يحمل الخيار 00 أي موافقات وكالة للمواقع غير المصنفة.
• نصيحة اختيار الهندسة: حدد المسبار المعتمد بطول 4.7 بوصة لأقواس التثبيت القياسية في مصانع العمليات الخطرة؛ اختر المتغير غير المعتمد بطول 95 بوصة فقط عند عبور هياكل غلاف سميكة مزدوجة الجدار في المناطق الآمنة.

إرشادات التثبيت وعزم الدوران

• شد أجسام المسبار 1/4-28 UNF في الثقوب المحفورة باستخدام مفتاح عزم دوران معاير مضبوط على 5.1 نيوتن متر (45 رطل بوصة).
• لا تتجاوز الحد الأقصى لعزم دوران تركيب الغلاف المقدر وهو 7.3 نيوتن متر (65 رطل بوصة) لمنع قص السن اللولبي أو تشوه الغلاف.
• تأكد من أن عمق تداخل السن اللولبي الفعلي لا يتجاوز 0.375 بوصة في منفذ التثبيت.
• ثبت الدرع المرن من الفولاذ المقاوم للصدأ على طول مسارات الكابلات لمنع الانحناء الشديد أو تأثيرات السحق الحادة.

توافق النظام وتوصيل الأسلاك الميدانية

• يتصل مباشرة بأجهزة استشعار Proximitor القياسية Bently Nevada 3300 NSv وكابلات التمديد.
• يستخدم سلك إشارة محوري معزول بـ FEP 75 أوم محمي تحت درع من الفولاذ المقاوم للصدأ.
• يتصل بأجهزة حماية آلات مراقبة المصنع عبر أسلاك ميدانية ثلاثية محمية تصل إلى 305 أمتار.
• توفر موصلات ClickLoc المحورية المصغرة ارتباط قفل باللمس لربط الكابلات المقاومة للاهتزاز.

المعدات المناسبة وسيناريوهات التطبيق

• مراقبة الاهتزاز الشعاعي للعمود على التوربينات التوسعية المدمجة عالية السرعة مع خلوصات مستهدفة جانبية محدودة.
• تتبع إزاحة الدفع المحوري على مضخات الطرد المركزي صغيرة الحجم ذات منافذ مسننة قياسية 1/4-28.
• توقيت Keyphasor واكتشاف السرعة على علب التروس ذات التجويف المضاد في وحدات تكرير البترول.
• حلقات تشخيص الاهتزاز تعمل في مناطق خطرة تتطلب أجهزة آمنة جوهريًا معتمدة.

قدرات التشخيص

• بصمة المجال المغناطيسي الضيقة تمنع قراءات خاطئة من التداخل الجانبي داخل تجاويف المسبار الصغيرة.
• يؤكد التحقق من جهد الانحياز DC (من -1 فولت تيار مستمر إلى -13 فولت تيار مستمر) محاذاة المسافة المستهدفة الفعلية.
• يحمي الدرع المرن من الفولاذ المقاوم للصدأ من تجعد الكابلات المادية وتلف السوائل الزيتية الساخنة.
• يمنع الختم الداخلي للضغط من Viton تسرب سوائل العملية عبر مجموعة غلاف الأسطوانة.

محتويات الحزمة، والخدمات اللوجستية، والضمان

رؤى Global PLC Spare HUB

غالبًا ما يخلط فنيو الميدان بين مسابير 1/4-28 UNF الإمبراطورية ومتغيرات M8 المترية بسبب التشابه في أقطارها الخارجية.

محاولة إدخال سن لولبي 1/4-28 في منفذ محفور M8 تدمر درجة السن اللولبي الداخلي وتتلف محاذاة المسبار.

عند تثبيت المسابير المدرعة مثل 330902-00-47-10-02-05، تحقق يدويًا من تداخل السن اللولبي قبل تطبيق عزم دوران المفتاح النهائي.

يوفر الدرع المدمج من الفولاذ المقاوم للصدأ حماية مادية أساسية في أسطح التوربينات المتسخة وعالية الاهتزاز.

تأكد من أن اتصال ClickLoc جاف ومغلق بإحكام يدويًا للحفاظ على مقاومة حلقة التيار المستمر المستقرة 4.2 أوم.

الأسئلة الشائعة

السؤال: كيف يمكن لمهندسي الميدان التمييز بسرعة بين أجسام المسبار 1/4-28 UNF الإمبراطورية والسنون اللولبية المترية M8؟

الجواب: تحقق من علامات مقياس درجة السن اللولبي أو أرقام الأجزاء؛ يشير 330902 إلى سنون لولبية إمبراطورية 1/4-28 UNF، بينما يشير 330901/330905 إلى سنون لولبية مترية.

السؤال: ما هي الحماية المادية التي يوفرها الدرع المرن من الفولاذ المقاوم للصدأ على الكابلات غير المدرعة القياسية؟

الجواب: يمنع الدرع سحق الكابلات الحاد، والتآكل الميكانيكي من الهياكل الفولاذية القريبة، والتلف من رش الزيت الساخن المباشر.

السؤال: لماذا يعرض التشغيل المستمر تحت الصفر سلامة ختم المسبار للخطر في خطوط العمليات المبردة؟

الجواب: درجات الحرارة المستمرة تحت -34 درجة مئوية تصلب حلقات O-ring الداخلية من Viton، مما قد يؤدي إلى فقدان مبكر لختم الضغط التفاضلي.

السؤال: متى يكون من الضروري تحديد خيار موافقة الوكالة 05 بدلاً من الخيار القياسي 00؟

الجواب: الخيار 05 مطلوب عندما تكون تركيبات المسبار داخل مناطق خطرة مصنفة تتطلب شهادات مقاومة للانفجار أو آمنة جوهريًا.

السؤال: ما هو الفحص التثبيت الذي يمنع فقدان الإشارة عند توصيل موصلات الكابلات المحورية ClickLoc؟

الجواب: افحص التوصيلات الداخلية للتأكد من نظافتها، وحاذي مسارات المفتاح للموصل، وادفع بقوة، ثم لفه يدويًا حتى يتم تعشيق آلية النقر باللمس بالكامل.
