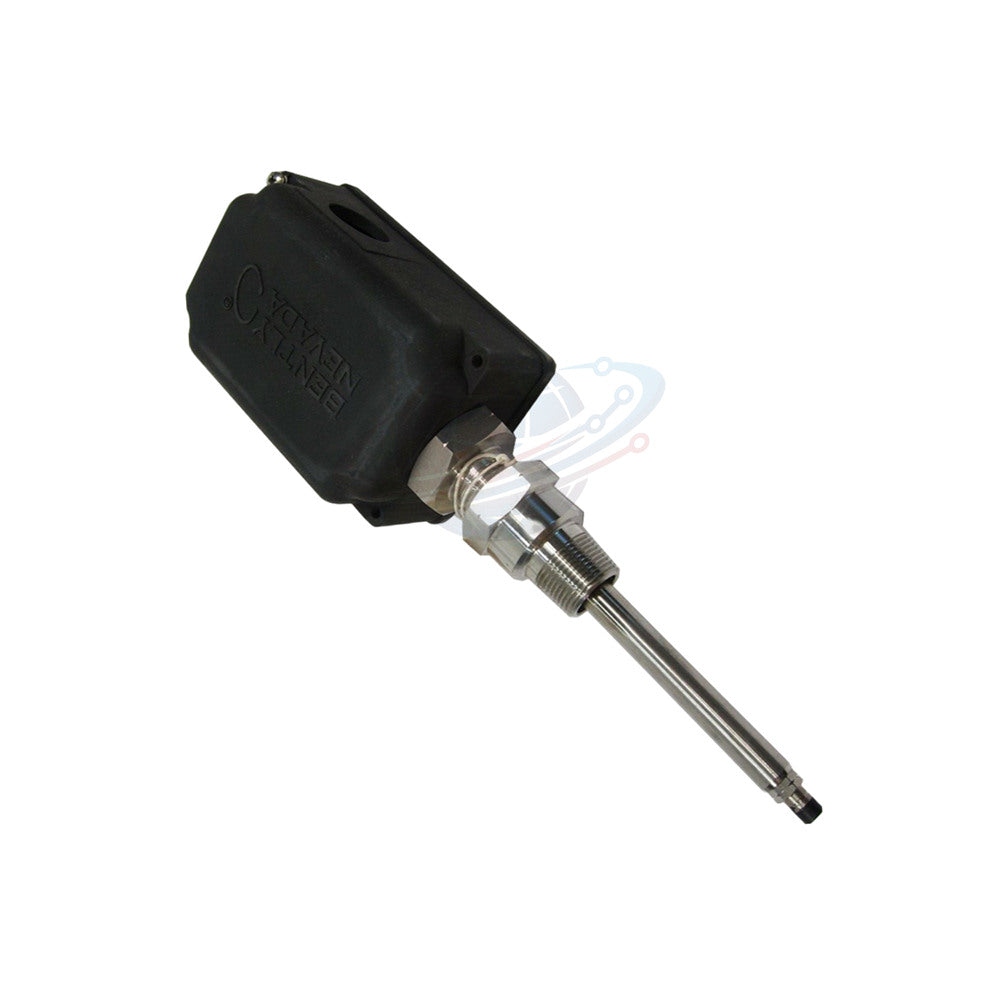

330880-16-00-045-00-02 جهاز الاستشعار Bently Nevada 3300 XL ProxPac

مقدمة عن المنتج

إن 330880-16-00-045-00-02 عبارة عن مجموعة محول طاقة متخصصة ومتكاملة تجمع بين مسبار تقارب 8 مم ومستشعر Proximitor في غلاف واحد مقاوم للأشعة فوق البنفسجية. يعمل تصميم "ProxPac" هذا على تبسيط الأسلاك ويلغي الحاجة إلى التثبيت الخارجي لإلكترونيات المستشعر. لضمان الخلوص الميكانيكي والتكامل الكهربائي الصحيحين، يرجى مراجعة الوثائق الرسمية: ورقة بيانات مجموعة محول التقارب PROXPAC XL.

مصفوفة المواصفات الفنية

• الشركة المصنعة: Bently Nevada
• رقم الموديل: 330880-16-00-045-00-02
• نوع محول الطاقة: مستشعر تقارب مدمج (8 مم)
• النطاق الخطي: 2 مم (80 ميل)، بدءاً من 10 ميل من الهدف
• عامل المقياس: 200 مللي فولت/ميل (7.87 فولت/مم) ±5%
• استجابة التردد: 0 إلى 10 كيلو هرتز (+0، -3 ديسيبل)
• تصنيف الغلاف: IP66 تم التحقق منه للغسل بالضغط العالي ومقاومة الغبار
• حدود درجة الحرارة: يعمل المسبار من -51 درجة مئوية إلى +177 درجة مئوية
• جهد الإدخال: -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر
• قطر العمود: 50.8 مم (2.0 بوصة) كحد أدنى للقياس الدقيق

توزيع التكوين

• الموديل: 330880 (محول الطاقة ProxPac XL)
  • -16 — مسبار 3300 XL 8 مم (بدون موافقات)
    • -00 — بدون محول تثبيت (البعد B)
      • -045 — اختراق المسبار 45 مم (البعد C)
        • -00 — بدون تجهيزات؛ سدادتان وحلقتان
          • -02 — 3/4-14 NPT خيط تثبيت

نظرة عامة على مركز قطع غيار PLC العالمي

يحظى 330880-16-00-045-00-02 بتقدير كبير من قبل المهندسين لعمق اختراقه المدمج البالغ 45 مم، مما يجعله مثاليًا لأغلفة الآلات الصغيرة حيث تكون المساحة محدودة. على عكس أنظمة المسبار المنفصلة، تقلل هذه الوحدة المتكاملة من نقاط الفشل المحتملة في الموصلات الوسيطة.

• التطبيقات النموذجية: مراقبة الاهتزازات الشعاعية في المحركات الكهربائية، والمضخات، والتوربينات المائية.
• القوة التشخيصية: يدعم المراقبة الكاملة لصحة الآلات بما في ذلك مخططات خط مركز العمود وتحليل مدار الاهتزاز.
• الملاءمة: الأنسب للمناطق غير الخطرة حيث تبسط "بدون موافقات" أوراق الامتثال وتقلل من تكلفة الشراء.

شروط الشحن والضمان

• بلد المنشأ: صنع في الولايات المتحدة الأمريكية.
• حالة المنتج: جديد وأصلي في تغليفه المصنعي.
• ضمان الخدمة: يشمل ضمان المصنع الشامل لمدة 12 شهرًا.
• الخدمات اللوجستية السريعة: شحن عالمي عبر FedEx أو UPS أو DHL.
• وقت التسليم: يتم الشحن من المخزون خلال 24-48 ساعة.

الأسئلة الشائعة للمحترفين

• كيف يؤثر عدم وجود محول تثبيت (-00) على تثبيت 330880-16-00-045-00-02 الخاص بي؟
• بدون محول تثبيت، يجلس الغلاف مباشرة على سطح الجهاز. تأكد من أن سمك الغلاف ومتطلبات فجوة المسبار تلبي بالكامل طول الاختراق البالغ 45 مم.

• ما هو تأثير استخدام خيط التثبيت 3/4-14 NPT؟
• يضمن خيط NPT إحكامًا قويًا ومانعًا للتسرب مع غلاف الماكينة، مما يوفر الاستقرار الهيكلي اللازم للحفاظ على إعداد فجوة ثابتة يبلغ 1.27 مم (50 ميل).

• هل يمكنني استخدام إصدار "بدون موافقات" هذا في منطقة مصنفة ATEX؟
• لا. إن 330880-16-00-045-00-02 (الخيار -16) مخصص للمناطق ذات الأغراض العامة. بالنسبة للبيئات الخطرة، يجب عليك تحديد إصدار الموافقات المتعددة (الخيار -28).

• هل موصل ClickLoc متوافق مع كابلات التمديد القياسية؟
• بينما يتكامل ProxPac، يستخدم الاتصال الداخلي بين المسبار والمستشعر نظام ClickLoc المطلي بالذهب، مما يضمن تلامسًا كهربائيًا مقاومًا للاهتزاز لإشارات عالية الدقة.

• دليل الشراء: ما الذي يجب علي التحقق منه قبل طلب هذا الإصدار 45 مم؟
• قم بقياس عمق الإدخال الكلي بعناية. إذا كان غلافك سميكًا، فقد لا يصل 45 مم إلى العمود. في مثل هذه الحالات، ستحتاج إلى بعد "C" أطول أو خيار محول تثبيت "B".

المرونة الميكانيكية والبيئية

يتميز 330880-16-00-045-00-02 بغلاف بلاستيكي حراري PPS عالي الأداء قادر على تحمل 4 جول من الصدمات في درجات الحرارة القصوى. توفر حلقات O المصنوعة من النيوبرين وجلبة الفولاذ المقاوم للصدأ 304 حماية قوية ضد زيت التشحيم ودخول الرطوبة، مما يضمن استقرارًا طويل الأمد لحلقات حماية الاهتزاز الحرجة.
