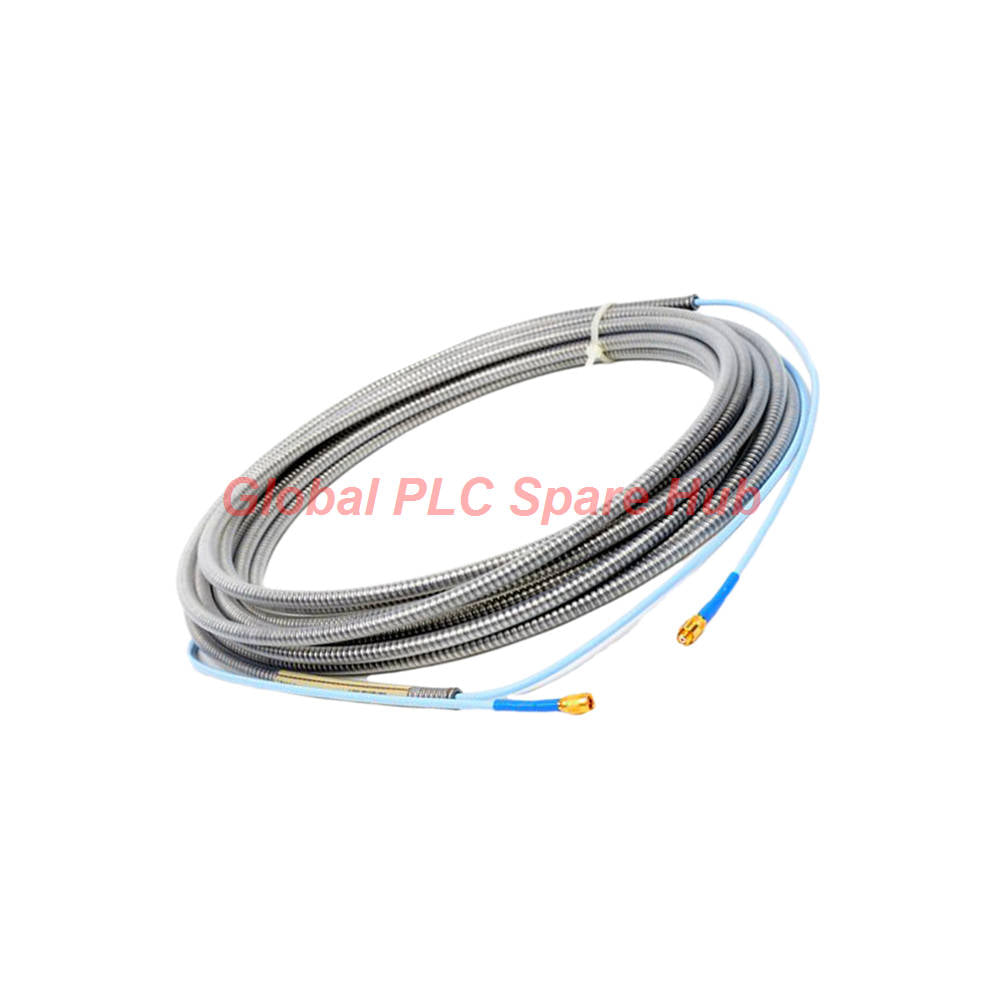

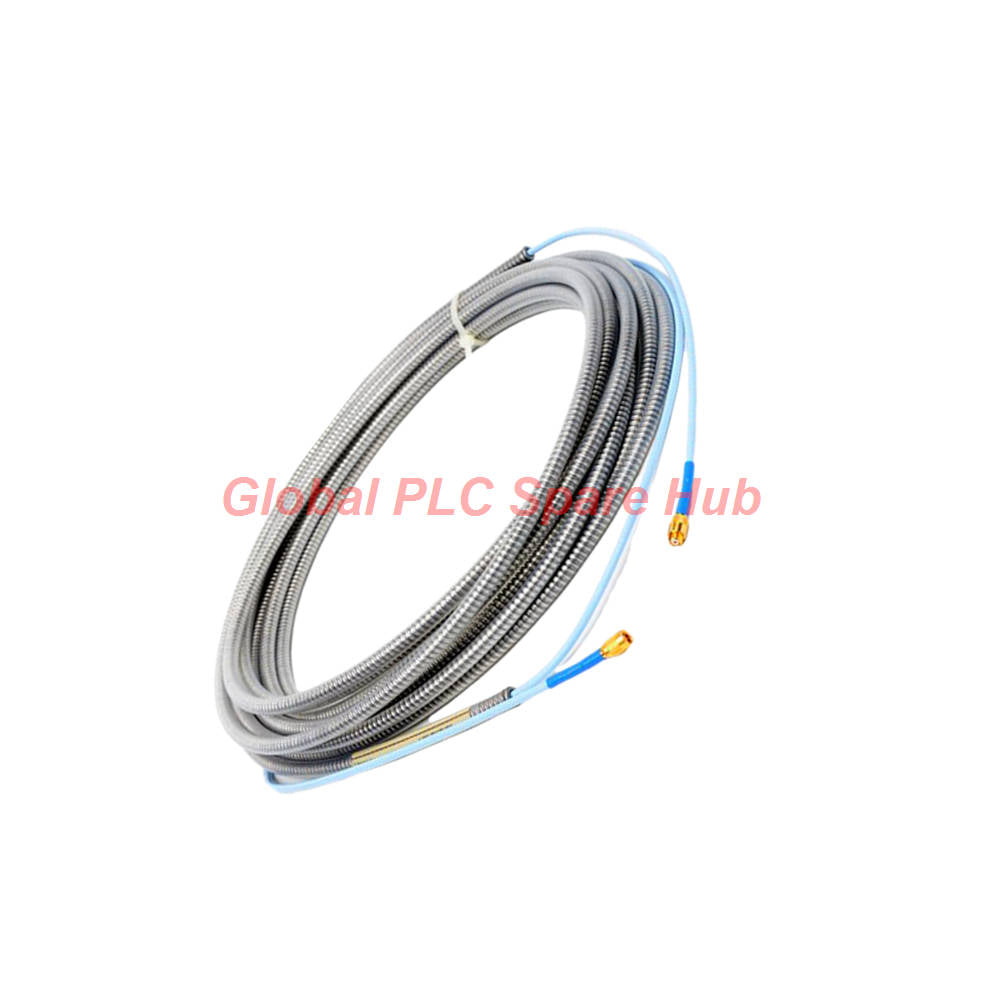

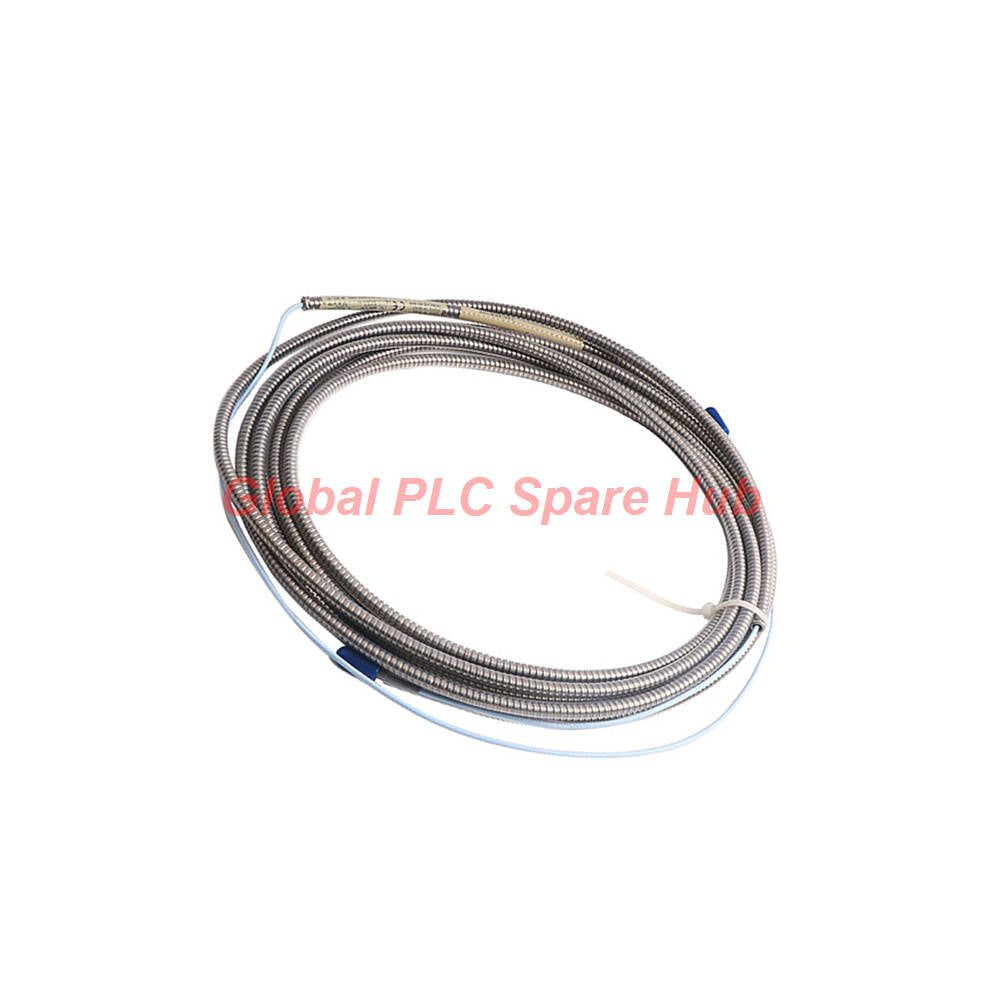

330730-080-03-05 كابل مستشعر التقارب بنتي نيفادا 3300 XL

نظرة عامة فنية على المنتج 330730-080-03-05

يُعد كابل التمديد Bently Nevada 330730-080-03-05 من الفئة الممتازة، بطول 11 مم. وهو ينتمي إلى سلسلة نظام محول القرب 3300 XL عالية الأداء. يوفر هذا المكون المتين مطابقة دقيقة للمقاومة الكهربائية لحلقات مستشعر التيار الدوّامي الصناعية. يضمن التصميم المتقدم نقلًا سلسًا لإشارات الإزاحة عالية التردد عبر فترات معالجة طويلة.

ينشر المهندسون هذا الكابل ثلاثي المحاور داخل البيئات القاسية لمراقبة مقاييس اهتزاز الآلات بدقة. تتميز البنية المتخصصة بطبقة عزل من فلور الإيثيلين بروبيلين لاحتواء الإشارة القصوى. يحافظ هذا الكابل على معلمات كهربائية مستقرة في ظل ظروف التشغيل الصناعية القاسية.

رؤية Global PLC Spare HUB

يمثل Bently Nevada 330730-080-03-05 حلًا ممتازًا لتركيبات البنية التحتية الحيوية عالية الرطوبة. يحمي الغلاف المدرع المدمج اللب الداخلي من قوى السحق والقص العرضي. يقلل استخدام هذا النوع المحدد المحمي بالموصل من التغيرات في مقاومة الحلقة الناتجة عن دخول السوائل. يعمل هذا الحماية الإضافية على تقليل خطر الانجراف غير المتوقع للإشارة التشخيصية بشكل كبير.

تفصيل التكوين

مصفوفة المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا (Bently Nevada)
• رقم الموديل: 330730-080-03-05
• منصة السلسلة: نظام محول القرب 3300 XL
• تكوين قلب الكابل: خط نقل ثلاثي المحاور 75 أوم
• مادة العزل: غلاف فلورو إيثيلين بروبيلين (FEP)
• غلاف الدرع: فولاذ مقاوم للصدأ مرن AISI 302 مع طبقة FEP خارجية
• نوع الموصل: تركيبات ClickLoc متداخلة من النحاس المطلي بالذهب
• السعة الاسمية: 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) قيمة نموذجية
• مقاومة تيار مستمر للقلب (RCORE): 2.0 ± 0.5 أوم
• مقاومة تيار مستمر للغلاف (RJACKET): 0.6 ± 0.2 أوم
• وزن الكابل المدرع: 140 جرام/متر (1.5 أوقية/قدم) اسمي
• نطاق التحمل الحراري: -52 درجة مئوية إلى +177 درجة مئوية عتبة التشغيل

المعدات المستهدفة والتوافق مع الأنظمة

• مجسات القرب بالتيار الدوامي بنتلي نيفادا 3300 XL بحجم 11 مم
• شاشات حماية الآلات بنتلي نيفادا 3500/42M و 3500/40M
• مستشعرات Proximitor القياسية بحجم 11 مم معايرة للفولاذ AISI 4140
• أغلفة الآلات الصناعية التي تتطلب حماية مرنة لقنوات الفولاذ المقاوم للصدأ AISI 302

قدرات الأجهزة والتشخيص المتقدمة

• تمنع موصلات ClickLoc النحاسية التفكك الميكانيكي الناتج عن الاهتزاز المستمر للآلة.
• يقلل التصميم المستمر بمقاومة 75 أوم من توهين الإشارة عبر النطاق الخطي الكامل 4.0 مم.
• تضمن ثوابت السعة المستقرة بين القلب والغلاف معايرة دقيقة تصل إلى الحدود الموسعة 4.5 مم.
• يحمي واقي الموصل المدمج الوصلات الكهربائية الرئيسية من الرطوبة في الخلجان غير المكيفة.

سيناريوهات التطبيقات الصناعية

• مراقبة موضع الدفع المحوري على تجميعات دوار التوربينات البخارية الثقيلة.
• تتبع اهتزاز العمود الشعاعي داخل ضواغط الغاز الطاردة المركزية عالية الضغط.
• قياس ملامح تمدد الغلاف على مجموعات توليد الطاقة الكبيرة على مستوى المرافق.
• حماية محامل الغشاء الزيتي الحرجة على مضخات حقن المياه الصناعية الثقيلة.

إرشادات الشراء والاختيار

• مطابقة الطول الكلي لكابل التمديد لمتطلبات معايرة مستشعر Proximitor الخاص بك.
• التحقق من الخلوص داخل قنوات التوصيل المحلية لاستيعاب القطر المدرع الأكبر 140 جم/م.
• اختر هذا الخيار المدرع إذا كان مسار الكابل يعبر ممرات الآلات المفتوحة أو الحواف الهيكلية الحادة.

اللوجستيات وأحكام الضمان

• حالة المخزون: متوفرة وجاهزة للنشر الفوري للنظام
• مدة الضمان: تغطية ضمان شاملة لمدة 12 شهرًا كاملة
• تلبية الطلب: إرسال آمن يتم الانتهاء منه خلال 24 إلى 48 ساعة من تأكيد الطلب
• الشحن السريع العالمي: يتم إدارة النقل بالأولوية عبر شبكات FedEx و UPS و DHL

الأسئلة المتداولة

لماذا يجب أن يتطابق طول كابل التمديد تمامًا مع نوع معايرة النظام؟

تعتمد مستشعرات Proximitor على الطول الكهربائي الكلي الدقيق لحساب إزاحة التيار الدوامي بشكل صحيح. يؤدي خلط الأطوال إلى تغيير سعة الحلقة، مما يؤدي إلى أخطاء قياس خطيرة في قراءة الاهتزاز النهائية.

ما هي الفائدة الميكانيكية الفريدة التي توفرها واجهة موصل ClickLoc الحاصلة على براءة اختراع؟

تعمل آلية ClickLoc النحاسية المطلية بالذهب على قفل الأطراف الطرفية المتطابقة معًا فعليًا. يمنع هذا القفل الإيجابي الكابلات من الانفصال تحت اهتزازات الآلات عالية التردد المستمرة.

هل يمكنني استخدام شريط سيليكون قياسي على هذا الكابل بالقرب من بيئات زيت التوربينات؟

لا تستخدم شريط السيليكون إذا كانت نقطة الاتصال تتعرض مباشرة لزيت تشحيم التوربينات. يمكن أن يؤدي الزيت إلى تدهور مادة لاصقة، لذا استخدم واقي الموصل المدمج بدلاً من ذلك.

كيف تعزز طبقة الدرع المرنة AISI 302 SST الموثوقية في المجال؟

يعمل الدرع المصنوع من الفولاذ المقاوم للصدأ كدرع متين ضد قوى السحق والحطام الطائر الساخن. يمنع الثقوب المادية التي قد تؤدي إلى تأريض الطبقات الواقية ثلاثية المحاور الداخلية.

ما هي الطريقة الموصى بها للتحقق من الاستمرارية الكهربائية على هذا التجميع؟

افصل الطرفين وقم بقياس مقاومة التيار المستمر عبر القلب المركزي باستخدام مقياس متعدد رقمي عالي الجودة. يجب أن يعرض التجميع السليم بطول 8 أمتار قيمة مقاومة قلب ضمن النطاق الصارم 2.0 ± 0.5 أوم.
