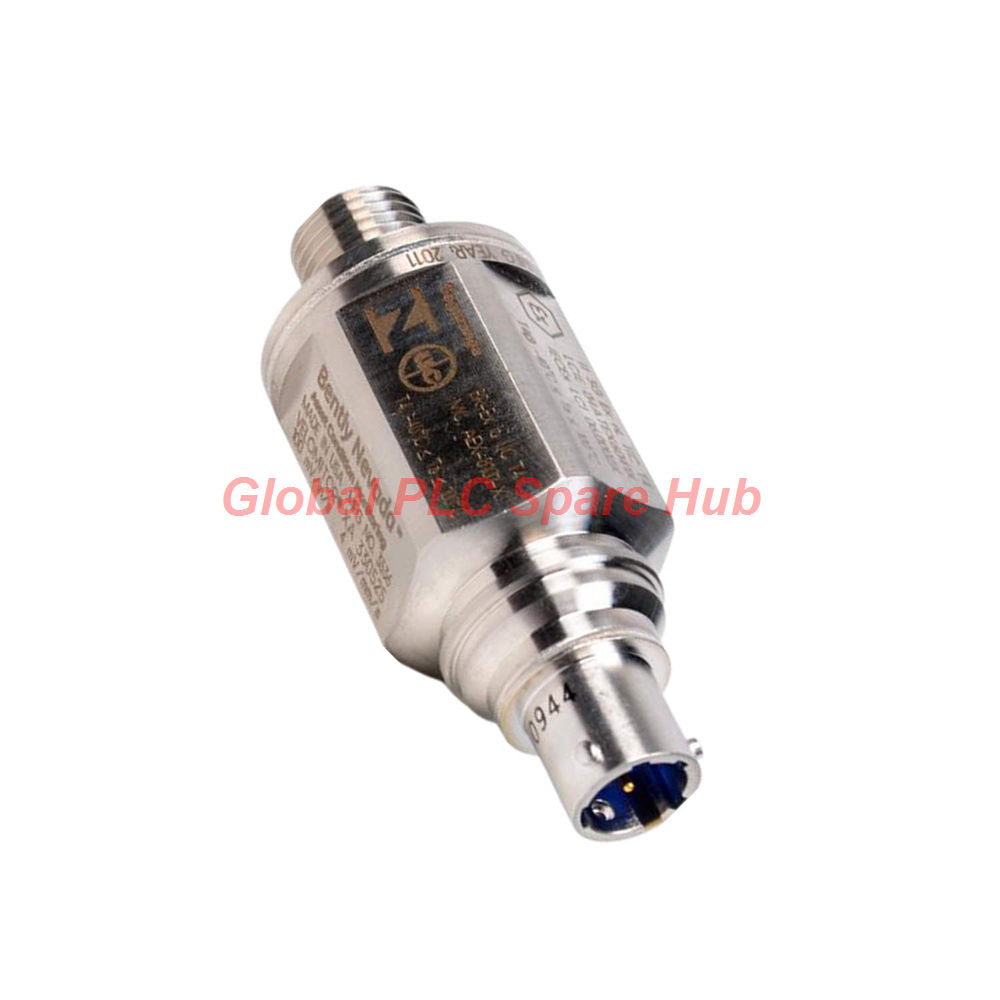

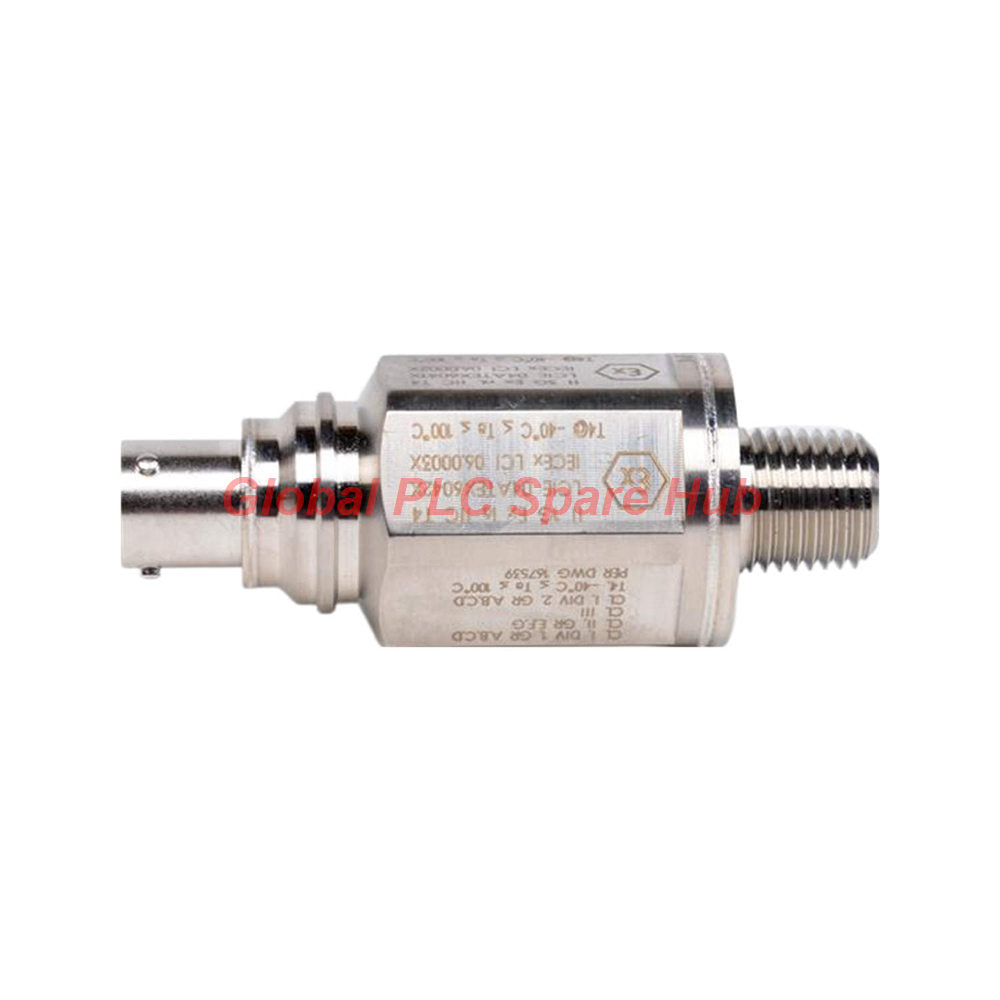

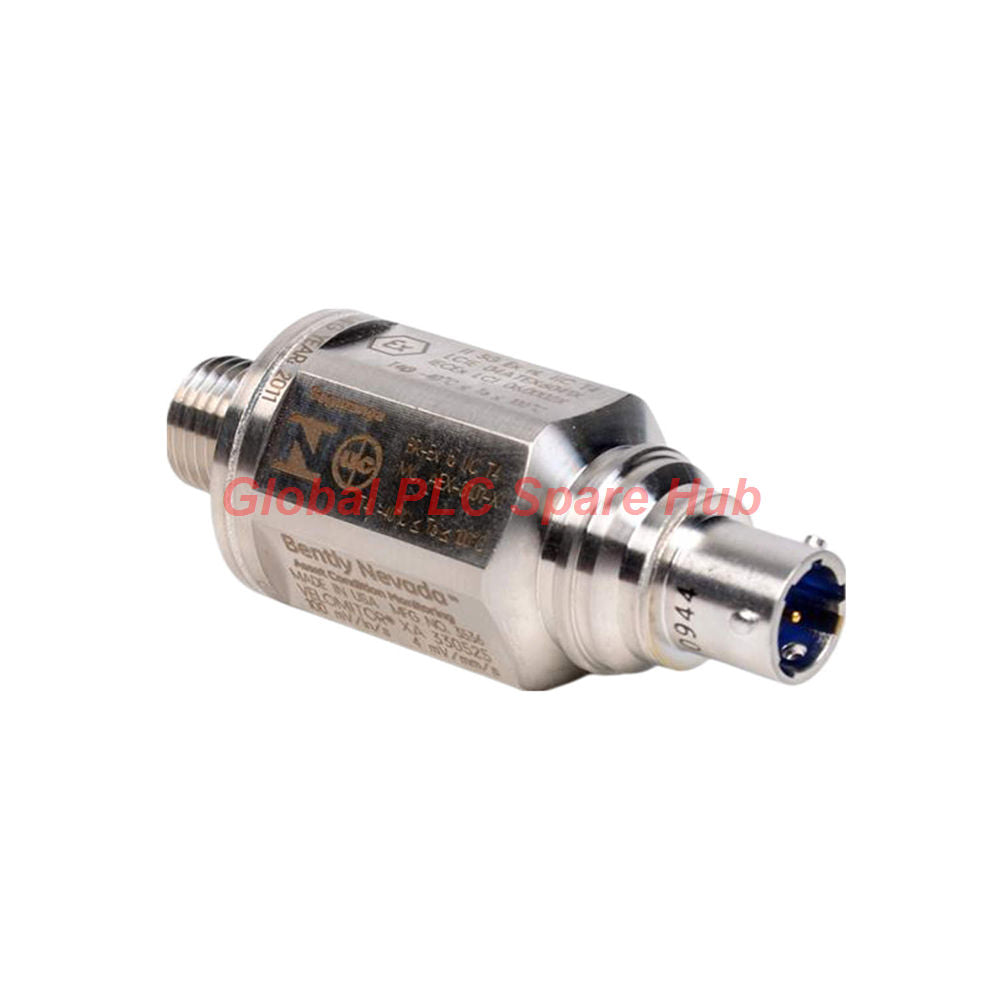

330525-05 وحدة مستشعر السرعة الانضغاطية بيزو Bently Nevada Velomitor XA

نظرة عامة

المحول 330525-05 هو محول طاقة بيزو-سرعة مقوى صممته شركة Bently Nevada ضمن سلسلة Velomitor XA (تطبيقات ممتدة). تم تصميم هذا المستشعر للعمل في البيئات الصناعية القاسية، ويتميز بغلاف محكم الإغلاق من الفولاذ المقاوم للصدأ 316L وموصل مقاوم للعوامل الجوية متخصص. يقيس اهتزاز الغلاف المطلق بدقة عالية، مما يلغي الحاجة إلى أغلفة واقية مع تلبية معايير الحماية من الدخول NEMA 4X وIP-65 الصارمة لأنظمة حماية الآلات الحيوية.

رقم الجزء وتفاصيل التكوين

• النموذج الأساسي: 330525 (منصة مستشعر Velomitor XA للبيزو-سرعة)
• لاحقة الامتداد (-05): تشير إلى خيار تكوين اعتماد الوكالة 05 (حزمة شهادة منطقة خطرة SIRA/CENELEC).
• العلامة التجارية: Bently Nevada
• السلسلة: Velomitor XA
• الحالة: جديد وأصلي في عبوة المصنع

مصفوفة المواصفات الفنية

1. الأداء الديناميكي والحساسية

• الحساسية: 3.94 مللي فولت/مم/ث (100 مللي فولت/بوصة/ث) ± 5 %
• استجابة التردد: 4.5 إلى 2,000 هرتز (270 إلى 120,000 دورة في الدقيقة) ± 3.0 ديسيبل؛ 6.0 إلى 1,000 هرتز (360 إلى 60,000 دورة في الدقيقة) ± 0.9 ديسيبل
• نطاق السرعة: 1270 مم/ث (50 بوصة/ث) ذروة
• خطية السعة: ± 2 % حتى 152 مم/ث (6 بوصة/ث) ذروة
• تردد الرنين المركب: أكبر من 12 كيلوهرتز
• الحساسية المستعرضة: أقل من 5 % من الحساسية
• حد الضوضاء العريض النطاق: أقل من 0.004 مم/ث (160 ميكرو بوصة/ث) متوسط القيمة الاسمية (4.5 هرتز إلى 2 كيلوهرتز)

2. المعلمات الكهربائية والطاقة

• مصدر جهد التيار المستمر: -22 إلى -30 فولت تيار مستمر
• تيار الانحياز: 2.5 إلى 6.0 مللي أمبير
• جهد انحياز الخرج: -12 ± 3.0 فولت تيار مستمر عبر درجة الحرارة المشار إليها بالطرف A
• مقاومة الخرج الديناميكية: أقل من 2400 أوم
• القطبية: يكون الطرف A إيجابياً بالنسبة للطرف B عندما تكون حركة الغلاف باتجاه الموصل

3. البناء البيئي والميكانيكي

• درجة حرارة التشغيل والتخزين: -55 درجة مئوية إلى +121 درجة مئوية (-67 درجة فهرنهايت إلى +250 درجة فهرنهايت)
• قدرة تحمل الصدمات: 5000 جرام كحد أقصى للذروة
• الرطوبة النسبية: تصل إلى 100 % غير مغمورة؛ غلاف محكم الإغلاق
• الحساسية للمجال المغناطيسي: < 51 ميكرو بوصة/ث/جاوس (50 جاوس، 50-60 هرتز)
• الأبعاد الفيزيائية: القطر 28 مم (1.1 بوصة)؛ الارتفاع 73.1 مم (2.88 بوصة)
• الوزن الصافي: 156 جرام (5.5 أوقية) عادةً
• مادة الغلاف: الفولاذ المقاوم للصدأ 316L
• نوع الموصل: Mil-C-26482 ثنائي السنون محكم الإغلاق بغلاف من الفولاذ المقاوم للصدأ 316L

إرشادات التركيب والأسلاك

• عزم التركيب: 45 نيوتن متر (33 قدم-رطل) كحد أقصى على مسمار التركيب لضمان سلامة استجابة الترددات العالية.
• مواصفات الكابل: أقصى طول للكابل يصل إلى 305 أمتار (1,000 قدم) باستخدام كابل التمديد Bently Nevada رقم الجزء 02173007 دون تدهور الإشارة.
• نصف قطر الانحناء: حافظ على نصف قطر انحناء أدنى يبلغ 1.5 بوصة على مجموعة الكابلات المزاوجة.
• التأريض: تصميم معزول عن الغلاف للقضاء على حلقات الأرضي في المحطات الفرعية الكهربائية الصاخبة.

شهادات المناطق الخطرة

• السلامة الذاتية: Ex ia IIC T4; AEx ia IIC T4; الفئة الأولى، القسم 1، المجموعات A, B, C, D; الفئة الثانية، المجموعات E, F, G; الفئة الثالثة (T4 عند -40 درجة مئوية ≤ Ta ≤ 100 درجة مئوية)
• غير قابلة للاشتعال / محدودة الطاقة: Ex nL IIC T4; AEx nA IIC T4; الفئة الأولى، القسم 2، المجموعات A, B, C, D مثبتة وفقاً للرسم 167539 (T4 عند -40 درجة مئوية ≤ Ta ≤ 100 درجة مئوية)

قدرات التشخيص ومراقبة الأعطال

• فحص جهد الانحياز: توفر مراقبة جهد انحياز الخرج -12 فولت تيار مستمر عبر قناة نظام المراقبة تحققًا فوريًا من سلامة المحول واستمرارية الكابلات.
• تتبع حد الضوضاء: يشير ارتفاع حد الضوضاء العريض النطاق (> 0.004 مم/ث) غالبًا إلى احتكاك مادي للكابل، أو عزم تركيب رخو، أو تداخل كهرومغناطيسي شديد.

رؤية Global PLC Spare HUB وإرشادات الخبراء

تؤكد رؤية Global PLC Spare HUB أن مستشعرات البيزو-سرعة تتطلب أسطح تركيب صلبة ومستوية وخالية من الطلاء أو التآكل. عند تركيب 330525-05، فإن تطبيق طبقة رقيقة من شحم السيليكون أو زيت الآلة على واجهة المسمار يحسن من قابلية نقل الترددات العالية ويمنع حدوث تدحرج خاطئ في الترددات العالية.

المعدات المتوافقة وسيناريوهات التطبيق المستهدفة

• أنظمة المراقبة المتوافقة: نظام حماية الآلات Bently Nevada 3500، أجهزة مراقبة الحامل 3300، وأجهزة مراقبة الاهتزاز الزلزالي المتوافقة.
• التطبيقات المستهدفة: توربينات الغاز والبخار الثقيلة، الضواغط الطاردة المركزية والترددية، المضخات الصناعية الكبيرة، مراوح أبراج التبريد، وعلب التروس ذات الاهتزاز العالي في مصانع المعالجة الكيميائية الخطرة.

اللوجستيات، التنفيذ، وحماية الضمان

• شركات الشحن: شحن عالمي سريع عبر FedEx وUPS وDHL.
• سرعة التنفيذ: معالجة وشحن مضمونة خلال 24 إلى 48 ساعة.
• شروط الضمان: مدعوم بالكامل بضمان استبدال أو إصلاح المصنع لمدة 12 شهرًا.

الأسئلة الشائعة المتخصصة

كيف يمكنني التحقق مما إذا كان مستشعر 330525-05 يعمل بشكل صحيح أثناء الفحوصات الروتينية؟

قم بقياس جهد انحياز الخرج للتيار المستمر عبر الطرف A والطرف B عند مدخل جهاز المراقبة؛ تشير القراءة ضمن النافذة من -9 فولت تيار مستمر إلى -15 فولت تيار مستمر إلى سلامة المضخم الداخلي والطاقة الحلقية الصحيحة.

هل يمكن تركيب محول السرعة هذا في الأماكن الخارجية بدون غلاف واقي؟

نعم، يتوافق الجسم المصنوع من الفولاذ المقاوم للصدأ 316L المحكم الإغلاق وموصل Mil-C-26482 المقاوم للعوامل الجوية مع تقييمات NEMA 4X وIP-65، مما يسمح بالتركيب المباشر في الأماكن الخارجية في الأجواء الرطبة وال corrosive.

ما هي الاحتياطات التي يجب اتخاذها عند تشغيل كابلات تمديد طويلة؟

استخدم كابل التمديد المحمي المحدد من Bently Nevada (رقم الجزء 02173007) حتى 305 أمتار، مع التأكد من تأريض الدرع من طرف واحد فقط لمنع حلقات الأرضي وحقن الضوضاء عالية التردد.

ما هي أفضل إرشادات الاختيار عند استبدال أجهزة الاستشعار الزلزالية القديمة بهذا النموذج؟

تأكد من أن رف المراقبة الخاص بك يوفر طاقة حلقية تيار ثابت بين -22 فولت تيار مستمر و -30 فولت تيار مستمر مع تيار انحياز من 2.5 إلى 6.0 مللي أمبير، وتأكد من أن موافقة SIRA/CENELEC الخطرة -05 تتوافق مع منطقة السلامة في مصنعك.

ما الذي يسبب الارتفاعات المفاجئة أو الإشارات العشوائية عالية التردد في قراءة الاهتزاز؟

تنتج الارتفاعات العشوائية عادةً عن عزم تركيب ميكانيكي رخو أقل من مواصفات 45 نيوتن متر، أو اهتزاز الكابل بسبب مشابك غير كافية، أو عابرات كهربائية شديدة تتجاوز حدود الحماية القياسية.
