330500-08-01 وحدة مستشعر سرعة بيزو فيلوميتور من بنتي نيفادا

مستشعر السرعة بيزو-فيلوميتر Bently Nevada 330500-08-01

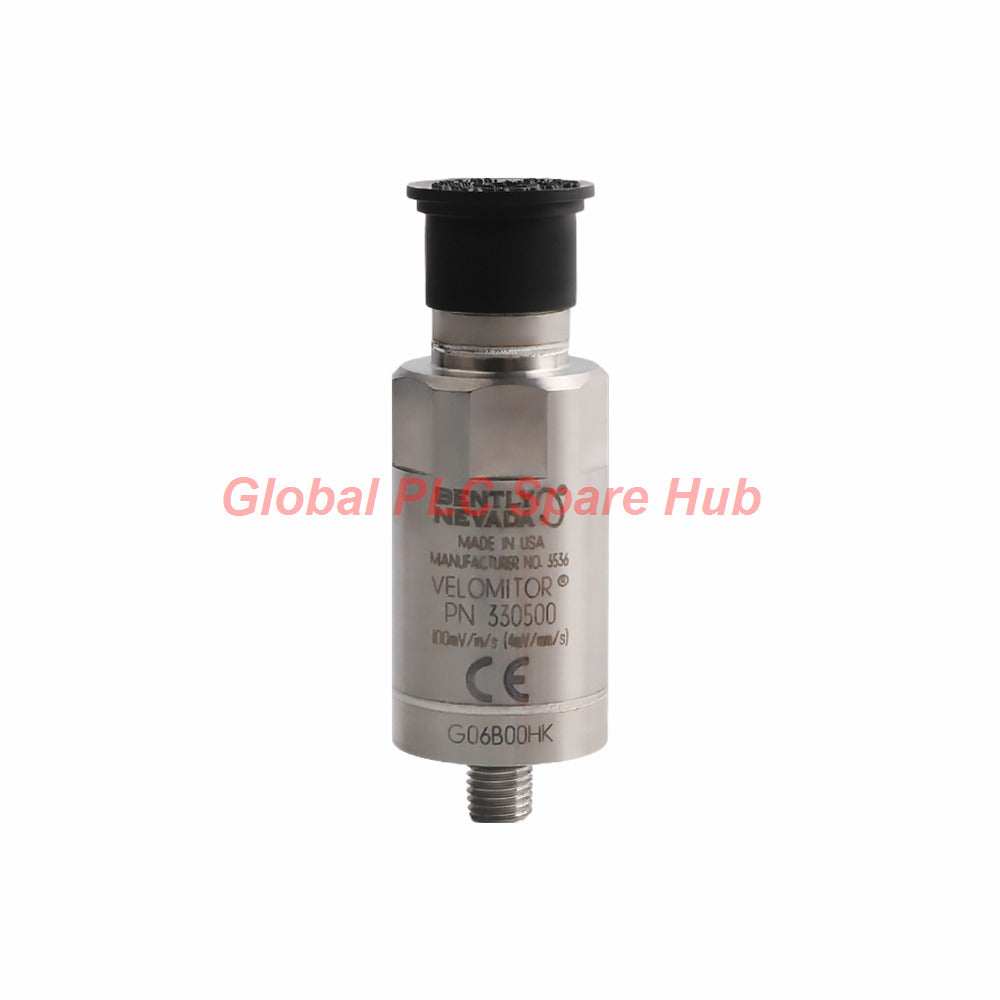

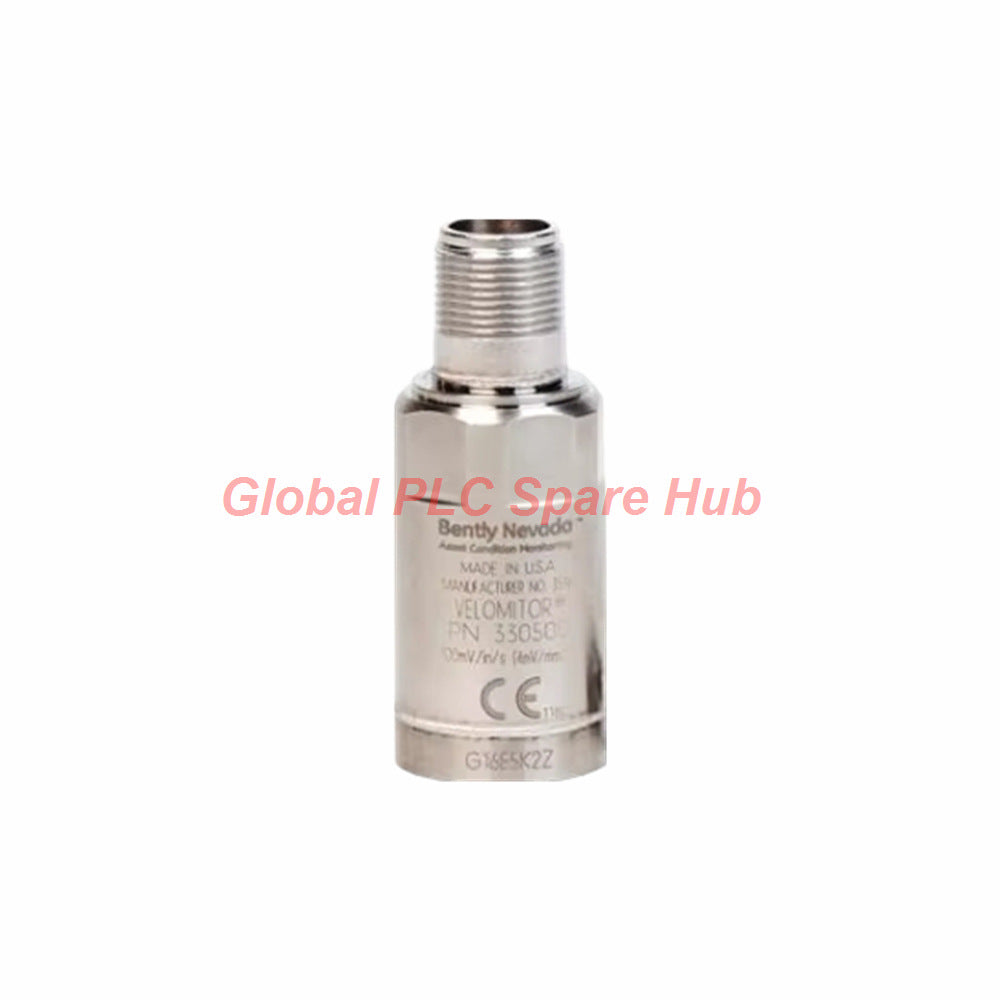

يُعد Bently Nevada 330500-08-01 مستشعر سرعة بيزو-فيلوميتر عالي الأداء مصمم لقياس الاهتزاز المطلق على غلاف محامل التوربينات والمعدات الدوارة الحيوية وأغطيتها. يستخدم المستشعر قلب مقياس تسارع بيزوكهربائي متطور ذو حالة صلبة مع إلكترونيات مدمجة، مما يلغي التآكل الميكانيكي ويتيح تركيبًا مرنًا متعدد الاتجاهات.

• النموذج الأساسي: 330500 – سلسلة مستشعرات السرعة بيزو-فيلوميتر
• خيار خيط التركيب: -08 – تكوين خيط داخلي 1/2 – 13 UNC
• خيار موافقة الوكالة: -01 – منطقة خطرة CSA / US / C ومطابقة معايير السلامة

المواصفات الفنية

مقارنة الاختيار والإرشادات الفنية

عند تقييم خيارات مراقبة الاهتزاز ضمن سلسلة 330500، يعد اختيار اللاحقة الصحيحة للخيط والموافقة على المناطق الخطرة أمرًا بالغ الأهمية للتوافق الميكانيكي وسلامة المصنع. فيما يلي مقارنة فنية مع تكوين ذي صلة:

• مقارنة النماذج: قارن بالمتغير البديل 330500-06-00. بينما تظل ديناميكيات المستشعر الأساسي متطابقة، يستخدم المتغير -06-00 خيار خيط تركيب مختلف (3/8 - 24 UNC) وموافقات وكالات قياسية مقارنة بخيط 1/2 - 13 UNC للمتغير -08-01 وشهادة CSA/US/C للمناطق الخطرة.
• نصيحة للاختيار: تحقق من حجم مسمار غلاف جهازك الحالي قبل الطلب. إذا كانت وسادة التثبيت الخاصة بك محفورة مسبقًا لمسامير 1/2 بوصة، فإن 330500-08-01 يضمن اقترانًا ميكانيكيًا مباشرًا بدون مسامير محول، مما يحافظ على استجابة عالية التردد فوق 12 كيلو هرتز.

دليل التثبيت وأفضل ممارسات التركيب

• نظف سطح تركيب الجهاز جيدًا لإزالة الطلاء أو الصدأ أو طبقات الزيت التي تخفف من انتقال موجات التردد العالي.
• طبق عزم دوران صحيح بين 32-46 كجم سم (24-40 رطل بوصة) باستخدام مفتاح عزم معاير على مسمار 1/2–13 UNC.
• وجه كابل الإشارة بعيدًا عن كابلات محرك التردد المتغير عالية الجهد (VFD) لمنع التداخل الكهرومغناطيسي النمطي المشترك.

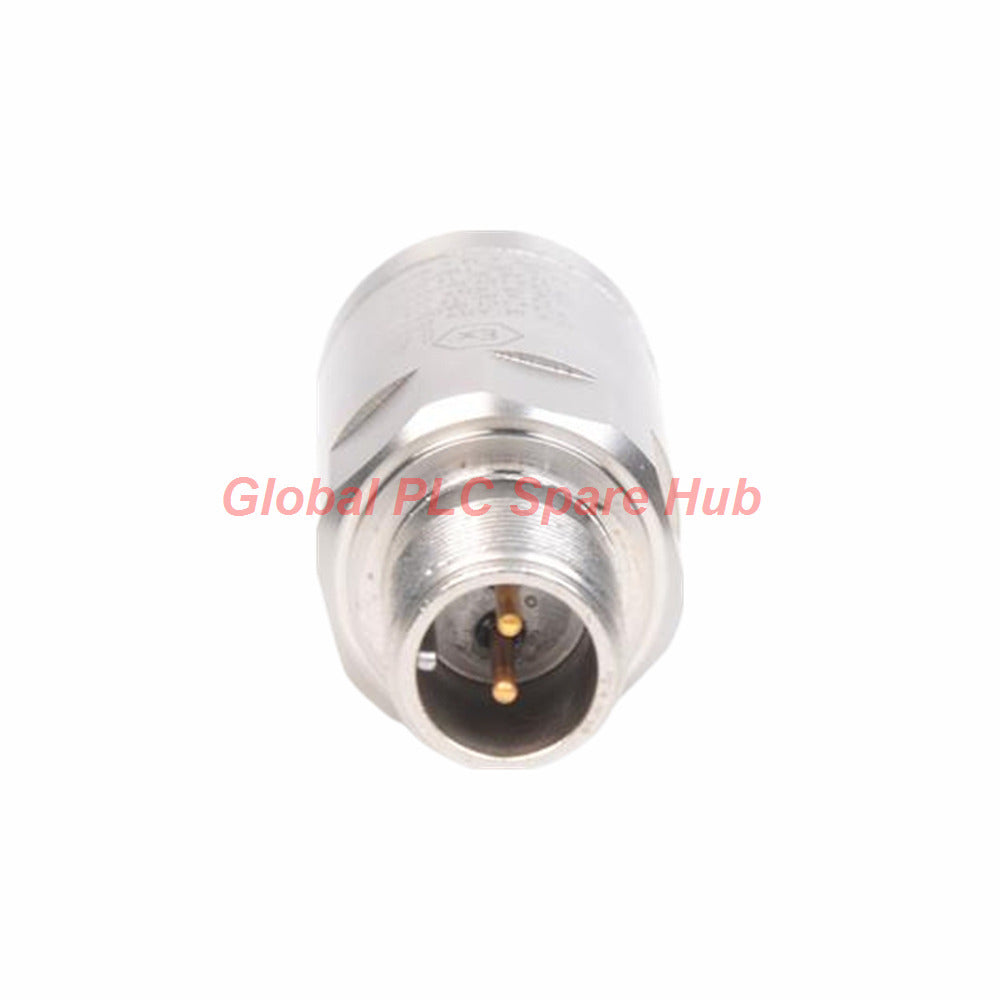

• ثبت الموصل Mil-C-5015 محكم الغلق ذي الدبوسين بإحكام للحفاظ على الحماية من الرطوبة في بيئات الغسيل.

المعدات النموذجية وسيناريوهات التطبيق

• الآلات الدوارة: التوربينات البخارية والغازية الثقيلة التي تتطلب تتبع اهتزاز الغلاف الموثوق به.
• الضواغط الطاردة المركزية: الضواغط الصناعية عالية السرعة حيث تمنع متانة الحالة الصلبة التعب الميكانيكي.
• المراوح والمضخات الصناعية الكبيرة: مراقبة تدهور الغلاف الهيكلي وشذوذ عدم التوازن.

قدرات التشخيص والصيانة

• تسمح استجابة التردد الواسعة من 4.5 هرتز إلى 5 كيلو هرتز للمهندسين باكتشاف كل من ترددات مرور الشفرات منخفضة السرعة وتآكل شبكة التروس عالية التردد.
• يمنع تصميم العزل في العلبة حلقات التأريض في معماريات التحكم الموزعة المعقدة، مما يزيل ارتفاعات الضوضاء الكهربائية 50/60 هرتز على محللات طيف التشخيص.
• تحمي العلبة المصنوعة من الفولاذ المقاوم للصدأ 316L المحكمة الغلق الإلكترونيات الداخلية من أجواء مصانع المواد الكيميائية المسببة للتآكل.

التعبئة والضمان والشحن

• قائمة الحزمة: 1 × وحدة مستشعر سرعة بيزو-فيلوميتر Bently Nevada 330500-08-01.
• الضمان: مدعوم بالكامل بضمان جودة لمدة 12 شهرًا.
• الخدمات اللوجستية: إرسال سريع في غضون 24-48 ساعة عبر Fedex وUPS وDHL.

دليل الشراء ونصائح الاختيار

• تأكد من أن قناة إدخال نظام المراقبة الخاص بك توفر طاقة تيار ثابت (نمط ICP) متوافقة مع متطلبات الانحياز -12 فولت تيار مستمر.
• تحقق من قيود طول الكابل؛ تأكد من أن إجمالي مسافات الكابلات تظل ضمن الحدود الموصى بها (حتى 1,000 قدم مع رقم جزء الكابل منخفض السعة المحدد 02173006).

الأسئلة المتداولة

سؤال
ما هو الفرق الأساسي بين 330500-08-01 وتكوينات الخيط البديلة؟

إجابة
يشير الرمز -08 إلى خيط تركيب 1/2–13 UNC، بينما تستخدم المتغيرات الأخرى أطوال خيوط مختلفة مثل 3/8–24 UNC تتطلب أحجام مسامير مميزة.

سؤال
هل يمكن تركيب هذا المستشعر أفقيًا على غلاف المحمل؟

إجابة
نعم، نظرًا لأنه يستخدم عناصر بيزوكهربائية ذات حالة صلبة بدون أجزاء متحركة، فإنه لا يعاني من أي تآكل ميكانيكي ويمكن تركيبه رأسيًا أو أفقيًا أو في أي اتجاه.

سؤال
ما هو أقصى طول موصى به للكابل بدون تدهور الإشارة؟

إجابة
يدعم ما يصل إلى 305 أمتار (1,000 قدم) من الكابلات المناسبة منخفضة السعة (مثل الجزء رقم 02173006) بدون فقدان للإشارة.

سؤال
هل يتطلب المستشعر احتياطات خاصة للمناطق الخطرة أثناء التثبيت؟

إجابة
نعم، تتضمن اللاحقة -01 موافقات CSA/US/C؛ يجب أن تتبع التركيبات في المناطق الخطرة المصنفة بدقة إرشادات الرسم 167537.

سؤال
كيف يؤثر تغير درجة الحرارة المحيطة على قراءات الخرج؟

إجابة
تتراوح حساسية درجة الحرارة بين -14% و +7.5% على مدى التشغيل الكامل، والتي يجب تعويضها في العمليات الصناعية عالية الحرارة.

رؤى Global PLC Spare HUB

تُبرز رؤى Global PLC Spare HUB أن الفشل المبكر في مستشعرات السرعة غالبًا ما ينبع من تطبيق عزم دوران غير صحيح أثناء التثبيت. قد يؤدي الشد الزائد لمسامير 1/2–13 UNC إلى تجريد خيوط الغلاف أو تشويه قاعدة المستشعر، مما يؤدي إلى أخطاء حساسية إجهاد القاعدة (0.005 بوصة/ثانية/إجهاد). يجب على مهندسي الميدان دائمًا استخدام مفتاح عزم معاير ضمن نطاق 32-46 كجم سم والتأكد من أن وسادة التثبيت مستوية ضمن 2 ميل لضمان استجابة تردد واسعة حقيقية بدون تشويه في الطور.
