330400-01-00 مستشعر تسارع من الفئة 3300 من بنتلي نيفادا

نظرة عامة على المنتج

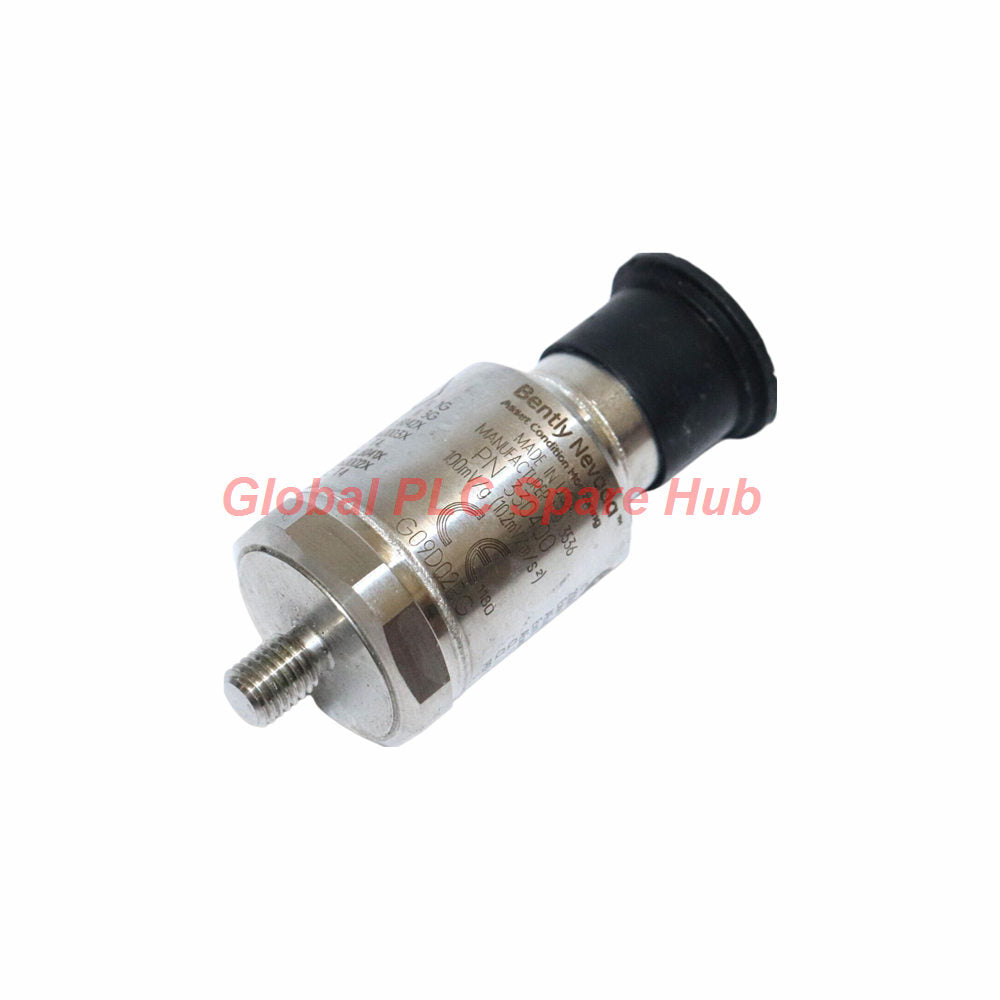

إن Bently Nevada 330400-01-00 هو محول تسارع عالي التحمل يعمل بتقنية بيزو-السرعة. يقوم هذا المستشعر الصناعي الدقيق بتحويل اهتزاز الغلاف الميكانيكي عالي التردد إلى إشارات كهربائية مستمرة. تم تصميمه خصيصًا لمراقبة أصول الآلات الحيوية التي تعمل في ظل ظروف بيئية قاسية. يوفر العنصر الزلزالي الداخلي تتبع تسارع عالي الدقة عبر نطاق ترددي واسع. يقع المستشعر داخل غلاف محكم الإغلاق من الفولاذ المقاوم للصدأ 316L، ويوفر تدفقات بيانات موثوقة مباشرة إلى أنظمة حماية الآلات.

رؤى من Global PLC Spare HUB

من منظور تحليل الاهتزاز، يضع Bently Nevada 330400-01-00 معيار الصناعة لمراقبة اهتزاز الغلاف. يتميز بتردد رنين عالٍ مثبت يزيد عن 30 كيلوهرتز. يحافظ هذا الرنين العالي على نطاق القياس الديناميكي ثابتًا ودقيقًا حتى 15 كيلوهرتز دون تشويه طيفي. بالإضافة إلى ذلك، تتميز وحدات الإنتاج الأحدث، التي تتميز بأرقام تسلسلية تبدأ بحرف "G"، بعزل محسن لضغط القاعدة. يقلل هذا التصميم الهيكلي المتقدم من إشارات التمدد الحراري الخاطئة أو إجهاد الغلاف، مما يمنع إنذارات تعطل الآلات غير الضرورية.

تفصيل التكوين

يتبع هيكل النموذج المحدد لمحول 330400-01-00 تفصيل مصفوفة Bently Nevada المنهجي أدناه:

• نوع النموذج الأساسي: 330400 (محول تسارع صناعي للخدمة الشاقة)
• خيار خيط التركيب: -01
  • يحدد تصميم مسمار تثبيت مدمج 1/4-28 UNF
  • يتيح اقترانًا صوتيًا مباشرًا منخفض المعاوقة بغلاف الآلة
• خيار موافقة الوكالة: -00
  • يحدد عدم الحاجة إلى موافقات أو شهادات وكالة المناطق الخطرة
  • مثالي لمواقع التصنيع الصناعية القياسية وغير المصنفة

المعدات وسيناريوهات التطبيق المثالية

يتم تركيب مستشعر 330400-01-00 مباشرة بأي اتجاه على الأصول الدوارة الحيوية، بما في ذلك:

• الضواغط الطاردة المركزية عالية السرعة ومنافخ الهواء العملية
• التوربينات البخارية الصناعية ومواقع غلاف إطار عادم التوربينات الغازية
• أغلفة علبة التروس بما في ذلك أغطية محامل عمود الإدخال والمتوسط والمخرج
• المحركات الحثية الكبيرة وأفران تبريد الأبراج عالية السعة
• أدلة رأس التوصيل للآلات الترددية ومضخات العمليات السائلة

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الموديل: 330400-01-00
• نوع القياس: محول تسارع
• الحساسية الاسمية: 10.2 ملي فولت/م/ث² (100 ملي فولت/جم) بتسامح دقيق ±5%
• نطاق التسارع الديناميكي: 490 م/ث² (50 جم) ذروة إجمالية ضمن الطيف المعاير

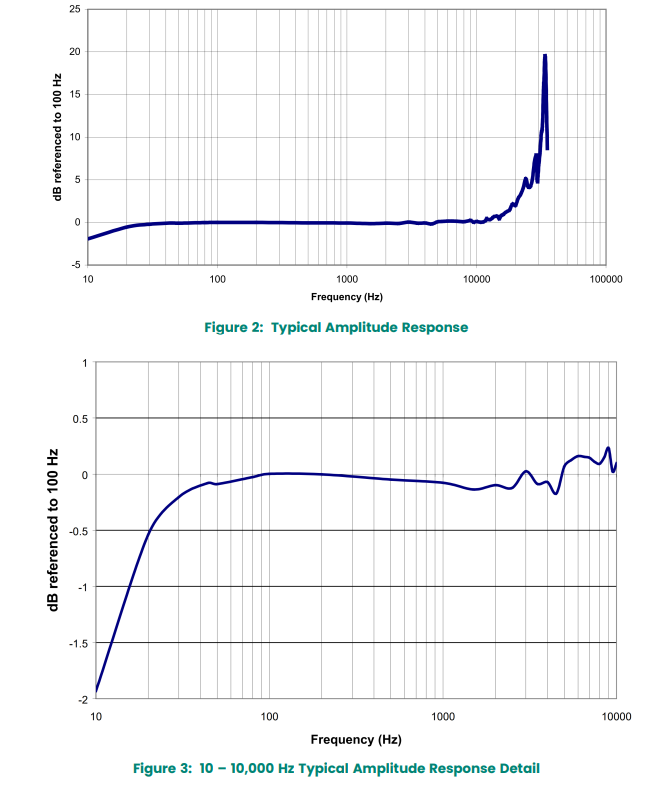

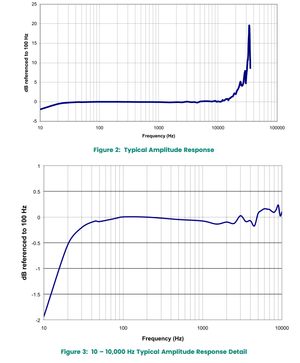

• نطاق استجابة التردد 1: من 10 هرتز إلى 15 كيلوهرتز مع تباين ±3 ديسيبل
• نطاق استجابة التردد 2: من 30 هرتز إلى 10 كيلوهرتز ضمن هامش صارم ±10%
• خطية السعة: ±1% عبر النطاق الديناميكي بأكمله حتى 490 م/ث²
• تردد الرنين المركب: أكبر من 30 كيلوهرتز بحد أقصى لسعة الرنين 20 ديسيبل
• الحساسية العرضية: أقل من 5% من محور الحساسية المحورية الأساسية
• أرضية الضوضاء واسعة النطاق: 0.039 م/ث² (0.004 جم) rms ضمن نطاق 10 هرتز إلى 15 كيلوهرتز
• متطلبات الطاقة: جهد الإدخال -24 ± 0.5 فولت تيار مستمر؛ تيار الانحياز 2 مللي أمبير اسمي
• جهد الانحياز الناتج: -8.5 ± 0.5 فولت تيار مستمر مرجع قياسي
• العزل الكهربائي: تصميم معزول عن الغلاف لمنع تداخل حلقة الأرضي
• الحد الأقصى لطول كابل التوصيل البيني: 305 متر دون توهين الإشارة
• درجة الحماية البيئية: مكافئ لـ IP 68 لجسم المستشعر
• درجة حرارة التشغيل والتخزين: نطاق واسع من -55 إلى +121 درجة مئوية
• أقصى قدرة على تحمل الصدمات: 49,050 م/ث² ذروة كحد أقصى
• مادة الغلاف: فولاذ مقاوم للصدأ 316L مقاوم للتآكل
• المعلمات الفيزيائية: قطر 23 مم، ارتفاع 59 مم، ووزن صافي نموذجي 99 جرامًا

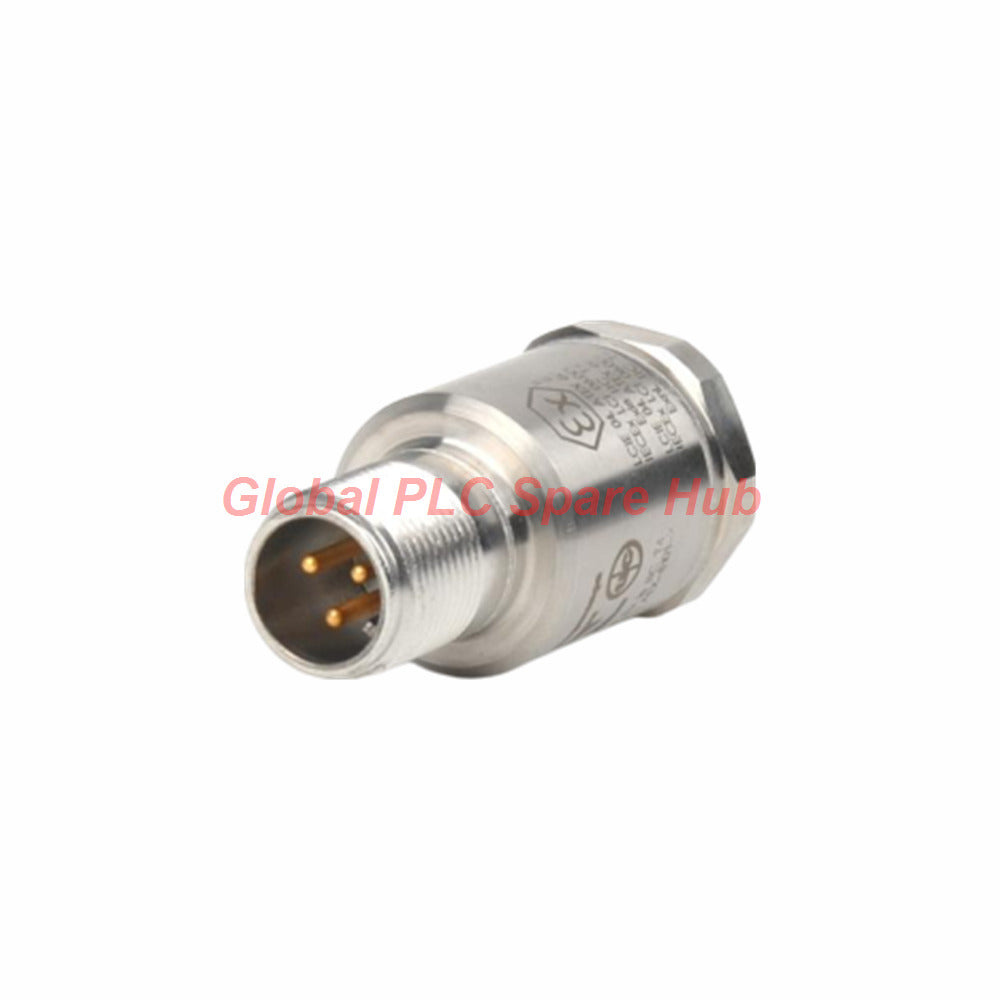

• الواجهة الكهربائية: وعاء علوي مثبت 3 سنون MIL-C-5015
• مواصفات التركيب: يتطلب سطحًا أملسًا 32 ميكرو-بوصة rms وعزم تركيب 4.1 نيوتن متر

قدرات التشخيص

يوفر 330400-01-00 تشخيصًا سريعًا للحالة الكهربائية من خلال جهد الانحياز الناتج الخام. من خلال مراقبة خط جهد الانحياز تيار مستمر عبر نظام مراقبة مرفق، يمكن للفنيين التحقق من السلامة الهيكلية للدائرة. تؤكد القيمة الثابتة -8.5 فولت تيار مستمر سلامة حلقة المستشعر. إذا انخفض الجهد إلى 0 فولت تيار مستمر، فهذا يشير إلى كابل قصير أو عطل داخلي. وعلى العكس من ذلك، يكشف الارتفاع إلى حد مصدر الطاقة عن دائرة مفتوحة أو اتصال غير محكم، مما يجعل استكشاف الأخطاء وإصلاحها سريعًا ومباشرًا.

تنفيذ الطلبات والخدمات اللوجستية

• الضمان التجاري: يغطيه سياسة ضمان جودة شاملة لمدة 12 شهرًا من تاريخ الشحن
• معايير التعبئة والتغليف: يصل في حاوية صناعية مضادة للكهرباء الساكنة ESD مع مقاييس حماية فيزيائية
• جدول الإرسال: يشحن من مستودعاتنا في غضون 24 إلى 48 ساعة من تأكيد الطلب
• شركات الشحن العالمية: توصيل سريع في جميع أنحاء العالم عبر شبكات موثوقة بما في ذلك FedEx و UPS و DHL

دليل المشتريات الاستراتيجية

عند اختيار 330400-01-00، تأكد من أن موقع التركيب يستوعب فتحة ملولبة 1/4-28 UNF. يجب تشكيل سطح التركيب حتى نعومة 32 ميكرو-بوصة rms لضمان نقل بيانات عالية التردد دقيقة. إذا كنت تستبدل مستشعرات أقدم تم تصنيعها قبل أبريل 2004 بدون بادئة "G"، فاستخدم قاعدة التثبيت الأصلية من Bently Nevada. تقلل هذه الخطوة من حساسية إجهاد القاعدة وتطابق أداء الضوضاء المنخفض للوحدات الحديثة.

الأسئلة المتكررة

ما هو الغرض من التصميم الكهربائي المعزول عن الغلاف في هذا المستشعر المحدد؟

يفصل التصميم المعزول عن الغلاف إلكترونيات القياس الداخلية عن الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ هيكليًا. يوقف هذا التصميم تيارات حلقة الأرضي من التدفق بين غلاف الآلة ونظام المراقبة، مما يحافظ على بيانات اهتزازك نظيفة.

كيف تؤثر الاهتزازات عالية التردد فوق 15 كيلوهرتز على أداء التتبع الديناميكي؟

يمكن أن تؤدي الاهتزازات فوق 15 كيلوهرتز، خاصة بالقرب من تردد الرنين 30 كيلوهرتز، إلى تشبع الإلكترونيات الداخلية. يقلل هذا التشبع من نطاق التسارع القابل للاستخدام، مما يجعل الوضع الصحيح للمستشعر أمرًا حاسمًا.

هل تغطي درجة الحماية البيئية IP 68 كلاً من المحول والكابل المتصل؟

لا، تنطبق درجة IP 68 المقاومة للماء والغبار بشكل صارم على جسم المستشعر المصنوع من الفولاذ المقاوم للصدأ المحكم الإغلاق. تتطلب الكابلات ووصلة MIL-C-5015 ذات 3 سنون حماية بيئية منفصلة، مثل تجميعات التمهيد أو الأنابيب.

هل يمكن لهذا مقياس التسارع الاتصال مباشرة بأجهزة اكتساب البيانات من جهات خارجية؟

نعم، بشرط أن توفر واجهة إمداد الجهاز مصدر طاقة ثابتًا -24 فولت تيار مستمر وتتعامل مع تيار انحياز 2 مللي أمبير. يجب أيضًا تكوين جهاز الاكتساب لتفسير إشارة جهد 10.2 ملي فولت/م/ث².

ما هو تأثير تجاوز مواصفات عزم الدوران الموصى بها 4.1 نيوتن متر أثناء التركيب؟

يؤدي الإفراط في عزم الدوران إلى تشويه التصميم البلوري الداخلي أو إتلاف مسمار التثبيت المدمج 1/4-28 UNF. يغير هذا الإجهاد الميكانيكي حساسية المستشعر ويقلل بشكل دائم من الدقة عبر الترددات العالية.
