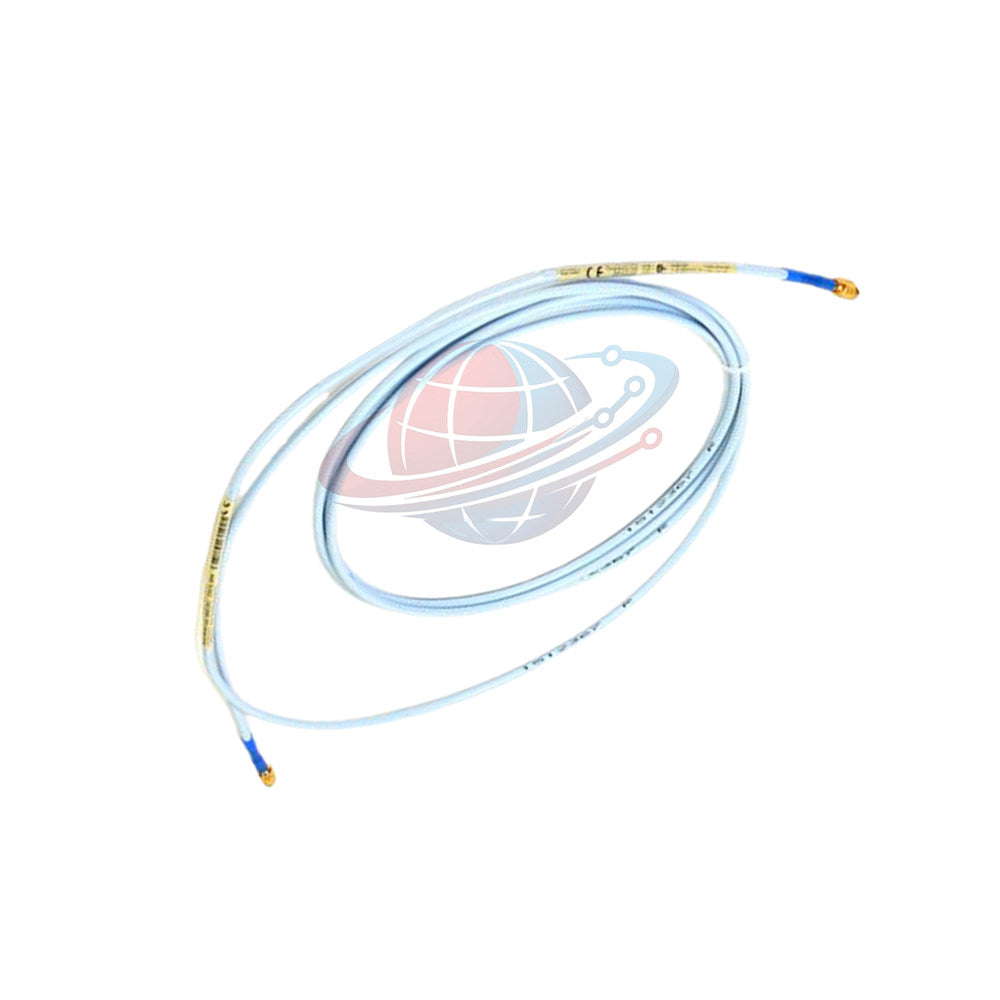

330130-070-00-00 كابل تمديد Bently Nevada 3300 XL بطول 7 متر

رؤية المركز العالمي لقطع غيار PLC

• يعتبر الكبل 330130-070-00-00 وصلة معيرة وحيوية لنظام 3300 XL 8mm التقاربي.
• على عكس الكابلات العامة، يحافظ هذا الكبل على مقاومة وسعة دقيقة لنقل إشارة التردد اللاسلكي دون تشويه.
• تم تحسين طول 7 أمتار للتوربينات حيث يتم تركيب مستشعرات التقارب في صناديق خارجية.
• يتميز بتقنية CableLoc الحاصلة على براءة اختراع، مما يوفر قوة شد تبلغ 330 نيوتن لمناطق الاهتزاز العالية.
• هذا الكبل هو الأساس للمراقبة الموثوقة للدفع المحوري والاهتزاز الشعاعي في الأصول الحيوية.

تفصيل التكوين

• 330130 [كبل تمديد 3300 XL 8 مم]
• ┗━ -070 [خيار الطول]: 7.0 أمتار (22.9 قدم)
• ┗━ -00 [الموصل والكبل]: كبل قياسي (غير مدرع)
• ┗━ -00 [الموافقات]: لا توجد موافقات وكالة مطلوبة

مصفوفة الأداء الفني

• العلامة التجارية: Bently Nevada
• رقم الموديل: 330130-070-00-00
• مقاومة الموصل المركزي: 1.54 ± 0.23 أوم (R-CORE).
• مقاومة الموصل الخارجي: 0.46 ± 0.09 أوم (R-JACKET).
• السعة: 69.9 بيكوفاراد/متر نموذجي لنقل إشارة عالية الدقة.
• قوة الشد: 330 نيوتن (75 رطل قوة) لتثبيت كبل المسبار والطرف بإحكام.
• نطاق درجة الحرارة: -55 درجة مئوية إلى +177 درجة مئوية (تصنيف T2).
• النطاق الخطي: يدعم نافذة مراقبة خطية تبلغ 2 ملم (80 ميل).
• البناء: صنع في الولايات المتحدة الأمريكية مع درع عالي المتانة.

تكامل المعدات والتطبيقات

• توربينات البخار والغاز: يمد إشارات المسبار من المحامل الداخلية إلى علب التوصيل الخارجية.
• الضواغط الطاردة المركزية: يحافظ على جهد فجوة مستقر لمراقبة الدفع والإزاحة الشعاعية.
• الوحدات الكهرومائية: يدعم الاستشعار منخفض التردد لحركات الأعمدة الكبيرة.
• المحركات الصناعية: يسمح بتركيب الإلكترونيات الحساسة عن بُعد بعيدًا عن المشتتات الحرارية.
• حماية الزيت: متوافق مع خيارات FluidLoc لمنع هجرة زيت الماكينة عبر الكبل.

الاستعداد التشخيصي والتشغيلي

• مقاومة الرطوبة: أقل من 3% تغيير في متوسط عامل القياس (ASF) في رطوبة 93%.
• المناعة المغناطيسية: يحمي من تداخل المجال المغناطيسي بتردد 60 هرتز حتى 300 جاوس.
• ختم الموصل: يشمل شريط سيليكون متخصص للتوصيلات الميدانية المقاومة للرطوبة.
• مطابقة النظام: معاير خصيصًا للاستخدام مع أهداف فولاذ AISI 4140.
• السلامة المادية: يوفر قالب TipLoc الحاصل على براءة اختراع رباطًا قويًا بين الطرف والجسم.

اللوجستيات والضمان والدعم

• سياسة الضمان: ضمان فني شامل لمدة 12 شهرًا.
• نافذة الإرسال: جاهز للشحن العالمي خلال 24 إلى 48 ساعة.
• التوصيل السريع: نقل آمن عبر FedEx أو UPS أو DHL.
• الوزن القياسي: 0.204 كجم الوزن الصافي لتكوين 7.0 متر.

الأسئلة الشائعة المهنية ودليل الاختيار

• هل يمكنني استخدام كبل بطول 7 أمتار مع مستشعر تقارب بطول 5 أمتار؟
• لا. يجب أن يتطابق الطول الإجمالي للمسبار وكبل التمديد مع الطول المعاير للمقارب.
• متى يجب أن أتجنب استخدام شريط السيليكون المرفق؟
• لا تستخدم شريط السيليكون إذا كان التوصيل معرضًا لزيت التوربينات؛ استخدم حماية الموصلات الميكانيكية بدلاً من ذلك.
• ماذا يعني تقييم قوة الشد البالغ 330 نيوتن لتركيبتي؟
• يضمن أن الكبل يمكنه تحمل الإجهاد الميكانيكي للتركيب والاهتزاز الصناعي دون انفصال.
• كيف أتحقق مما إذا كان الكبل به تلف داخلي؟
• قم بقياس مقاومة الموصل المركزي؛ لهذا النموذج الذي يبلغ طوله 7 أمتار، يجب أن تكون ضمن نطاق 1.54 ± 0.23 أوم.
• هل هذا الكبل متوافق مع مجسات 3300 XL 8mm؟
• نعم، تم تصميمه خصيصًا لنظام 3300 XL 8mm لتحقيق أقصى دقة وقابلية للتبادل.
