330104-00-06-05-02-05 مسبار اهتزاز التيار الدوامي Bently Nevada M10x1

330104-00-06-05-02-05 نظرة عامة فنية على المنتج

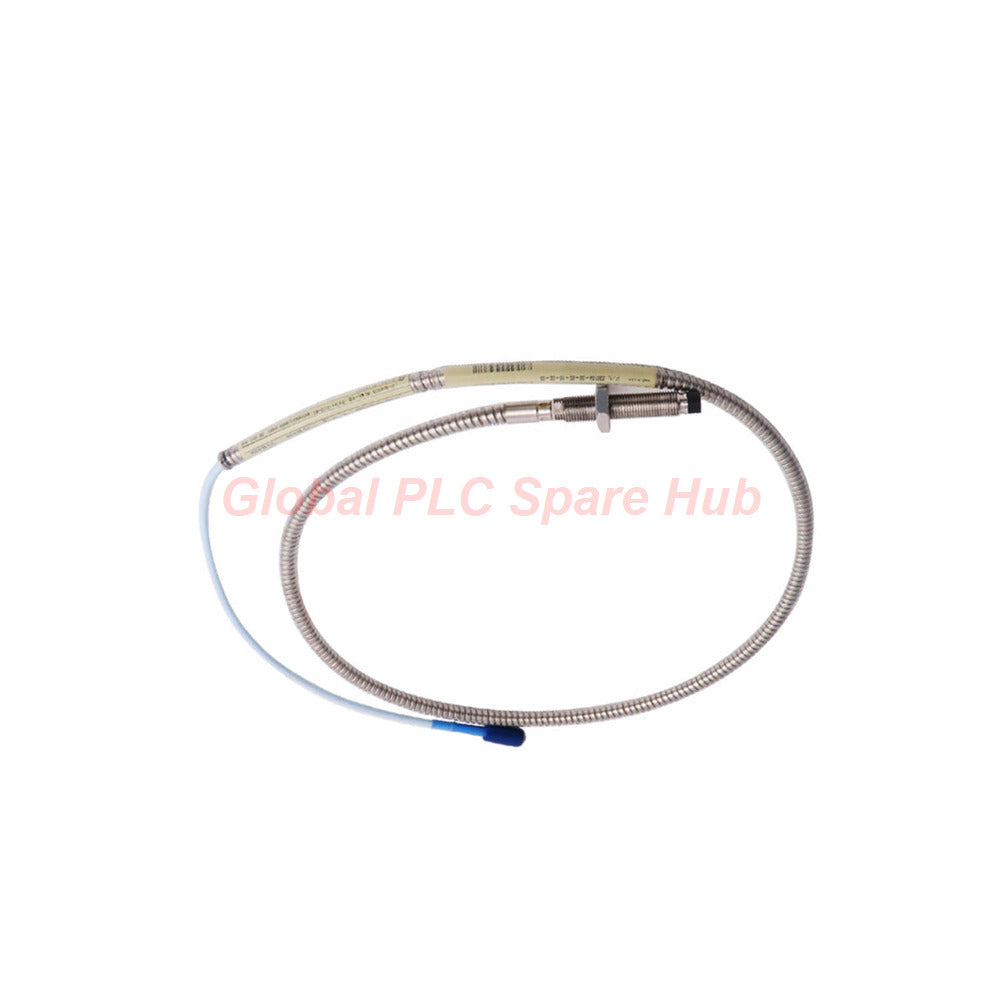

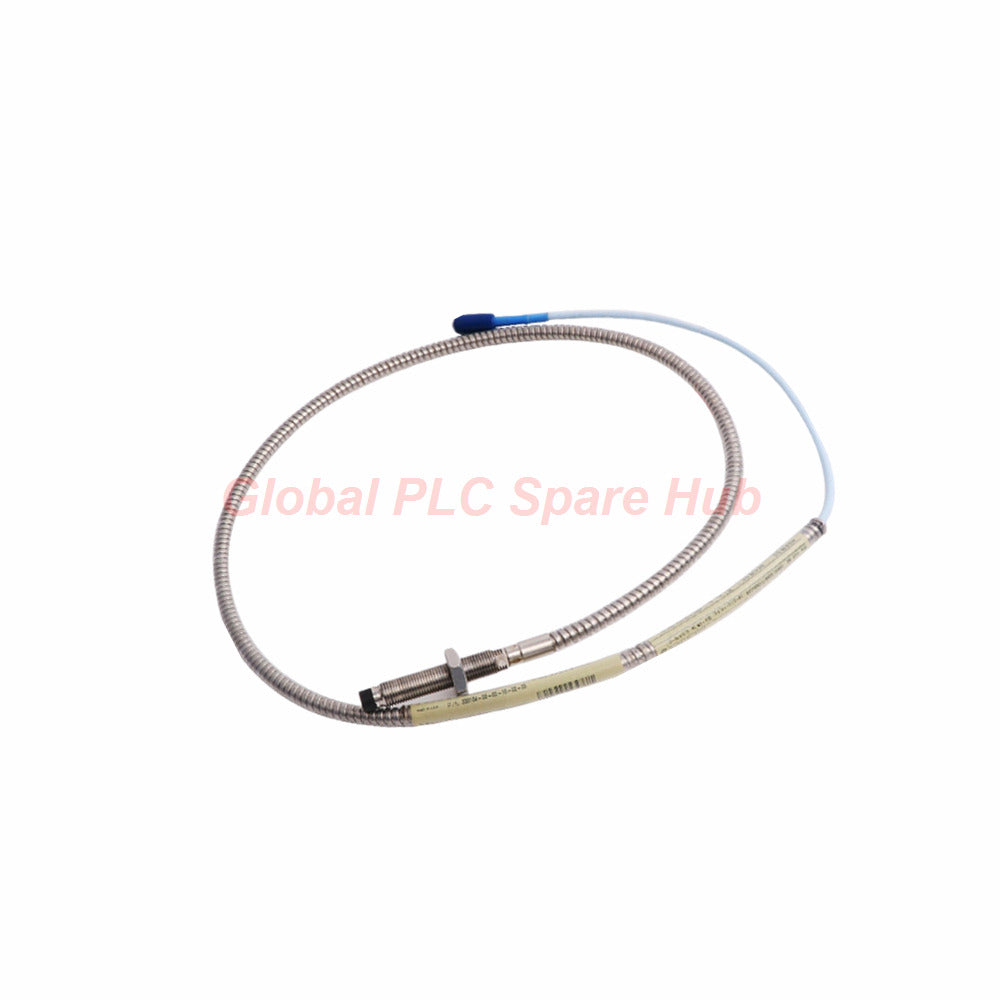

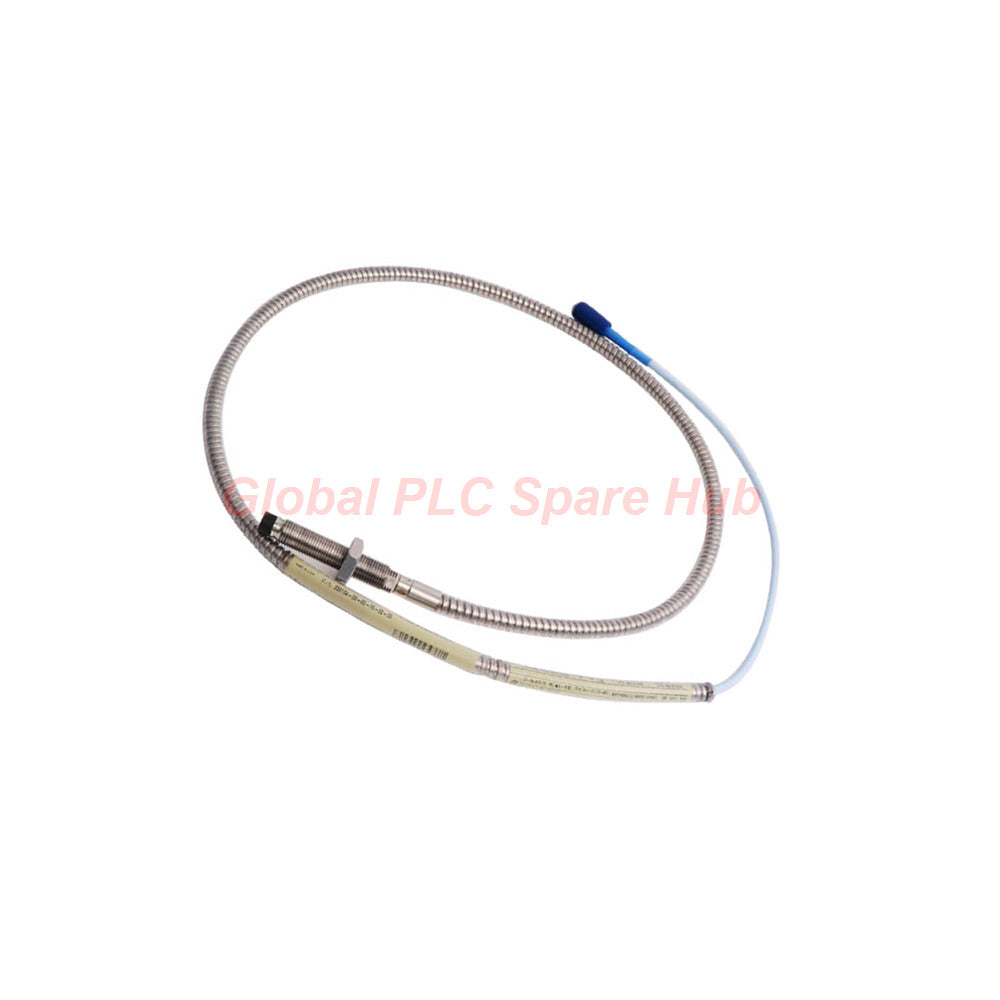

يعد Bently Nevada 330104-00-06-05-02-05 عبارة عن مجموعة مسبار تقاربي بتيار دوامي عالي الدقة 8 مم، مصمم لمنصة نظام محول التقارب 3300 XL. تنشئ هذه الأجهزة المتخصصة ملفات تعريف تتبع إزاحة محمل الغشاء السائل واهتزاز العمود دون تلامس. وهي تعتمد على ملف تعريف خيط متري M10 x 1 وتدريع متكامل من الفولاذ المقاوم للصدأ لحماية خط المحول من المخاطر الميكانيكية الديناميكية.

يتميز هذا التكوين بطول إجمالي للحاوية يبلغ 60 مم بالإضافة إلى مسار كابل قصير جدًا بطول 0.5 متر تم ضبطه في المصنع. ولتحسين توليد التيارات الدوامية عالية التردد، يستخدم رأس المسبار كبريتيد البولي فينيلين (PPS) لعزل عناصر الاستشعار الهيكلية، مما يوفر أداء قياس مستقرًا تحت تقلبات الضغط ودرجة الحرارة الشديدة.

رؤية Global PLC Spare HUB

إن التكوين القصير بطول 0.5 متر لـ Bently Nevada 330104-00-06-05-02-05 يجعله خيارًا مثاليًا للمستشعر لتطبيقات التركيب الداخلي حيث تقع حاوية وصلة محلية أو موصل حاجز حاجز السوائل بجوار مبيت المحمل مباشرةً. مزودًا بحلقة O-ring داخلية من Viton®، يشكل هذا المسبار ختمًا موثوقًا به لحدود الضغط يمنع هجرة الزيت الساخن إلى أسفل قلب الكابل. يحمي هذا التصميم مناطق الأجهزة الخارجية بفعالية من تسرب السوائل أو الأبخرة الخطرة.

تفاصيل التكوين

• 330104 [مسبار 3300 XL 8 مم، خيط M10 x 1، مع درع]
• خيار الطول غير المسنن: 00
  • جزء غير مسنن 00 مم (ملف تعريف حاوية مسنن بالكامل)
• خيار الطول الإجمالي للحاوية: 06
  • طول إجمالي للحاوية 60 مم لأعماق تعشيق الخيط الضحلة
• خيار الطول الكلي: 05
  • مجموعة كابل طرفي محلي بطول 0.5 متر (1.6 قدم)
• خيار الموصل ونوع الكابل: 02
  • موصل ClickLoc محوري مصغر مع كابل أساسي قياسي
• خيار موافقة الوكالة: 05
  • ملفات تعريف متعددة معتمدة ضد الانفجار: تصنيفات CSA و ATEX و IECEx آمنة جوهريًا

مصفوفة المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الموديل: 330104-00-06-05-02-05
• منصة السلسلة: 3300 XL 8 mm نظام التقارب
• ملف تعريف الخيط: متري M10 x 1 دقيق الخطوة
• أقصى تعشيق للخيط: 15 مم
• مقاومة المسبار الاسمية (RPROBE): 7.45 ± 0.50 أوم (من المركز إلى الخارج)
• كيمياء عزل الرأس: رأس مصبوب من كبريتيد البولي فينيلين (PPS)
• مادة الهيكل الإنشائية: الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST)
• الختم الداخلي الأساسي: دعم Viton® O-ring مطاطي
• الهدف الافتراضي للمصنع: فولاذ منخفض السبائك AISI 4140
• مقاومة خرج النظام: 50 أوم
• معامل استهلاك الطاقة: 12 مللي أمبير أقصى تيار تشغيل

المعدات المستهدفة والتوافق مع الأنظمة

• مستشعرات Bently Nevada 3300 XL Proximitor معايرة لرؤوس 8 مم
• كابلات تمديد 3300 XL مطابقة تشكل حلقات نظام متكاملة بطول 5.0 متر أو 9.0 متر
• شاشات حماية الماكينات 3500/42M Proximitor/Seismic من Bently Nevada
• أغلفة الماكينات الصناعية عالية السرعة التي تتطلب تصنيفات منطقة آمنة جوهريًا

مقارنة الأجهزة وإرشادات الاختيار

عند اختيار مجسات التقارب، فإن الموازنة بين عمق الخيط الميكانيكي ومعايير الطول الكلي للنظام أمر بالغ الأهمية لأداء الحلقة الدقيق. راجع الاختلافات الفنية بين هذين المتغيرين الشائعين أدناه:

• 330104-00-06-05-02-05 (النموذج الحالي): يتميز بطول هيكل قصير 60 مم مع طول كابل إجمالي 0.5 متر. وهو مُحسّن لحاويات المحامل الداخلية الضحلة حيث يقع صندوق التوصيل المحلي أو موصل الحاجز مباشرة خارج جدار الهيكل.
• نموذج بديل: لحاويات المحامل الداخلية العميقة التي تتطلب غلافًا هيكليًا أطول وطول كابل ممتد للتوجيه خارج إطار الآلة دون وصلات وسيطة، يرجى استخدام البديل 330104-00-18-10-02-05، والذي يتميز بهيكل ممتد بطول 180 مم وكابل بطول 1.0 متر.

اقتراح الاختيار الفني: تأكد دائمًا من أن الطول الكلي المجمع لمسبارك وكابل التمديد يطابق تمامًا المعايرة الأساسية لمستشعر Proximitor الخاص بك (عادةً 5 أو 9 أمتار إجمالاً). يؤدي الجمع بين هذا المسبار بطول 0.5 متر وكابل تمديد مطابق بطول 4.5 متر إلى تكوين نظام متوازن بطول 5.0 متر. تؤدي أطوال الحلقة الكلية غير المتطابقة إلى تغيير السعة الأساسية للنظام، مما يفسد عامل المقياس ويلغي ضمانات الدقة.

حدود البيئة الخطرة

يتميز 330104-00-06-05-02-05 بحدود حرارية محددة بناءً على مستوى حماية المعدات (EPL) للمنطقة المستهدفة. يجب على مهندسي الموقع التحقق من أن درجات حرارة التشغيل المحلية تتوافق مع ملفات السلامة التالية:

إمكانيات التشخيص المتقدمة

• يسمح ملف المقاومة الاسمية المستقرة (7.45 ± 0.50 أوم) لـ Proximitor بتشغيل تشخيصات حلقة داخلية مستمرة، مما يشير بسرعة إلى الدوائر القصيرة أو تدهور رأس المستشعر.
• تحافظ عزل رأس PPS عالي الجودة على السلامة الميكانيكية والكهربائية عند التعرض لدورات رطوبة مستمرة تبلغ +93%.
• تفصل حلقة O-ring المتكاملة من Viton® تغيرات حدود ضغط الزيت أو السوائل الداخلية عن دخول خط درع الكابل المحوري.
• يحجب الغلاف المدرع المجالات الكهرومغناطيسية المحيطة من إفساد مقاييس الفجوة ذات الجهد المنخفض.

سيناريوهات التطبيق الصناعي

• قياس اهتزاز العمود الشعاعي الديناميكي على محامل التوربينات الغازية أو البخارية عالية الاهتزاز.
• تتبع موضع دفع العمود المحوري في الوقت الفعلي داخل ضواغط الغاز الطاردة المركزية عالية السرعة.
• مراقبة خلوص محامل غشاء الزيت على مضخات تغذية الغلايات الحرجة في محطات الطاقة.
• اكتشاف انحراف العمود على أنظمة ضغط الهواء الصناعية الثقيلة.

أحكام اللوجستيات والتسليم والضمان

• حالة المخزون: متوفر وجاهز للنشر الفوري للنظام
• مدة الضمان: تغطية ضمان صناعي شاملة لمدة 12 شهرًا كاملة
• تنفيذ الطلب: يتم الانتهاء من الإرسال الآمن في غضون 24 إلى 48 ساعة من تأكيد الطلب
• الشحن السريع العالمي: إدارة النقل الأولوية عبر FedEx و UPS و DHL

الأسئلة الشائعة

ما هو الغرض المحدد لخيار الطول الإجمالي القصير 0.5 متر في تكوين هذا النظام؟

تم تصميم الكابل القصير بطول 0.5 متر للتركيبات حيث يتم تركيب مسبار التقارب داخليًا، ويخرج سلكه من غلاف الآلة فورًا عبر ختم سائل الحاجز. يحافظ هذا التخطيط على نقطة التوصيل المحورية قريبة من حدود الآلة، مما يبسط الوصول للصيانة الروتينية أو اختبار الحلقة.

كيف تحمي حلقة O-ring المتكاملة من Viton® حلقة المستشعر أثناء تشغيل الآلات ذات الضغط العالي؟

تنشئ حلقة O-ring من Viton® حاجزًا ماديًا للضغط بين رأس المسبار المصبوب من PPS وجسم الهيكل من الفولاذ المقاوم للصدأ. يمنع هذا تسرب زيت الآلة أو غازات العملية عبر غلاف المستشعر أو انتقالها إلى داخل غلاف الكابل المحوري إلى صندوق التوصيل الخارجي.

ما هي أخطاء التثبيت المادية التي يمكن أن تتسبب في أن تُبلغ حلقة مسبار التقارب عن حالة "غير موافق" خاطئة؟

المشكلات الأكثر شيوعًا هي الإفراط في شد الخيط بما يتجاوز حد التعشيق الأقصى 15 مم أو لف الكابل أثناء التثبيت. يمكن أن يتسبب هذا الضغط الميكانيكي في تشقق الأسلاك الداخلية أو تلف موصل ClickLoc، مما يتسبب في أن يشير النظام إلى خطأ في الدائرة المفتوحة.

لماذا يؤدي جهد إمداد إدخال أكثر إيجابية من -23.5 فولت تيار مستمر إلى تقليل أداء النطاق الخطي؟

يتطلب مشغل RF الداخلي لـ Proximitor جهد إمداد ثابت يبلغ -24 فولت تيار مستمر لتحقيق نطاق خرج خطي كامل يبلغ 2 مم. إذا تحول جهد الإمداد إلى أكثر إيجابية من -23.5 فولت تيار مستمر، فإن مضخم الإخراج يفقد الهامش الكهربائي، مما يضغط على الحد الأقصى للقياس ويشوه قراءات الاهتزاز عالية السعة.

ما هي الطريقة الصحيحة لاستخدام مقياس متعدد للتحقق من حالة الملف الداخلي لهذا المسبار؟

افصل موصل ClickLoc وقم بقياس مقاومة التيار المستمر بين الدبوس المركزي وحلقة التوصيل الخارجية الملولبة. بالنسبة لمجموعة مسبار صحية بطول 0.5 متر، يجب أن يقرأ مقياسك المتعدد قيمة مستقرة ضمن النطاق المحدد من المصنع 7.45 ± 0.50 أوم.
