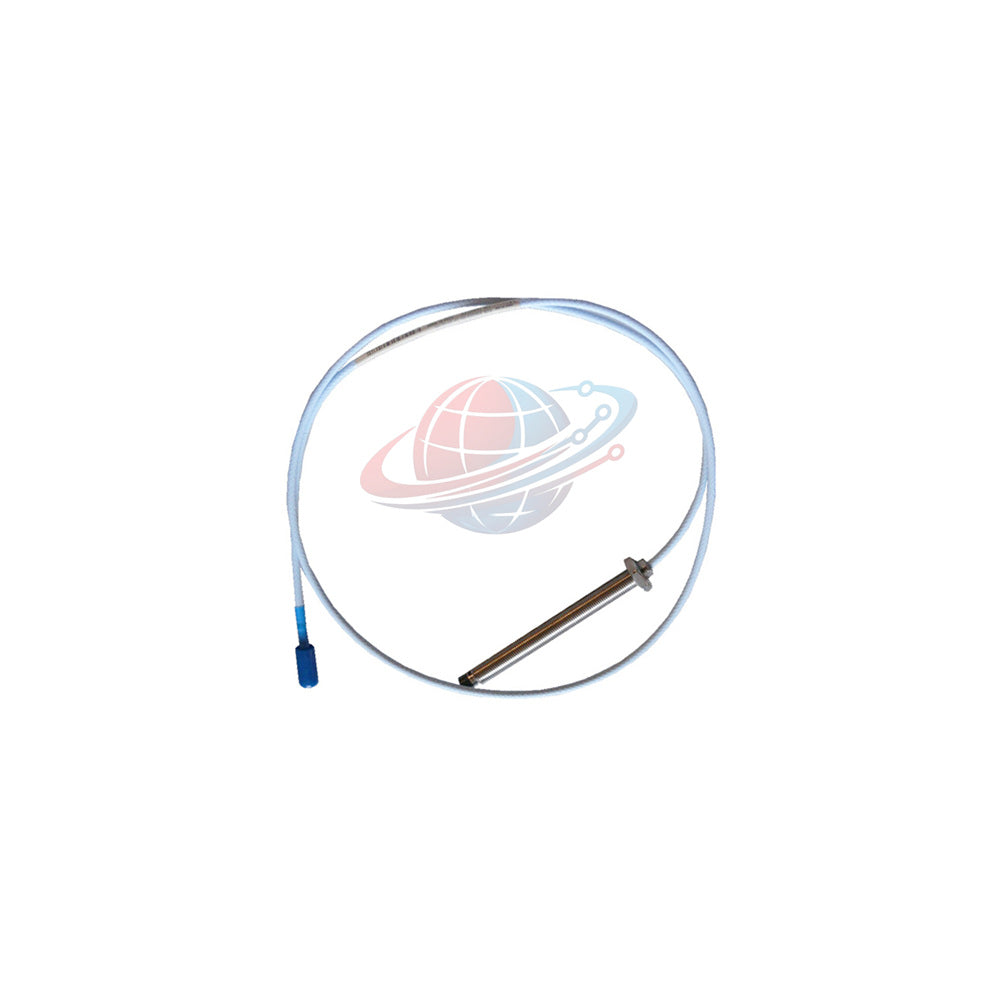

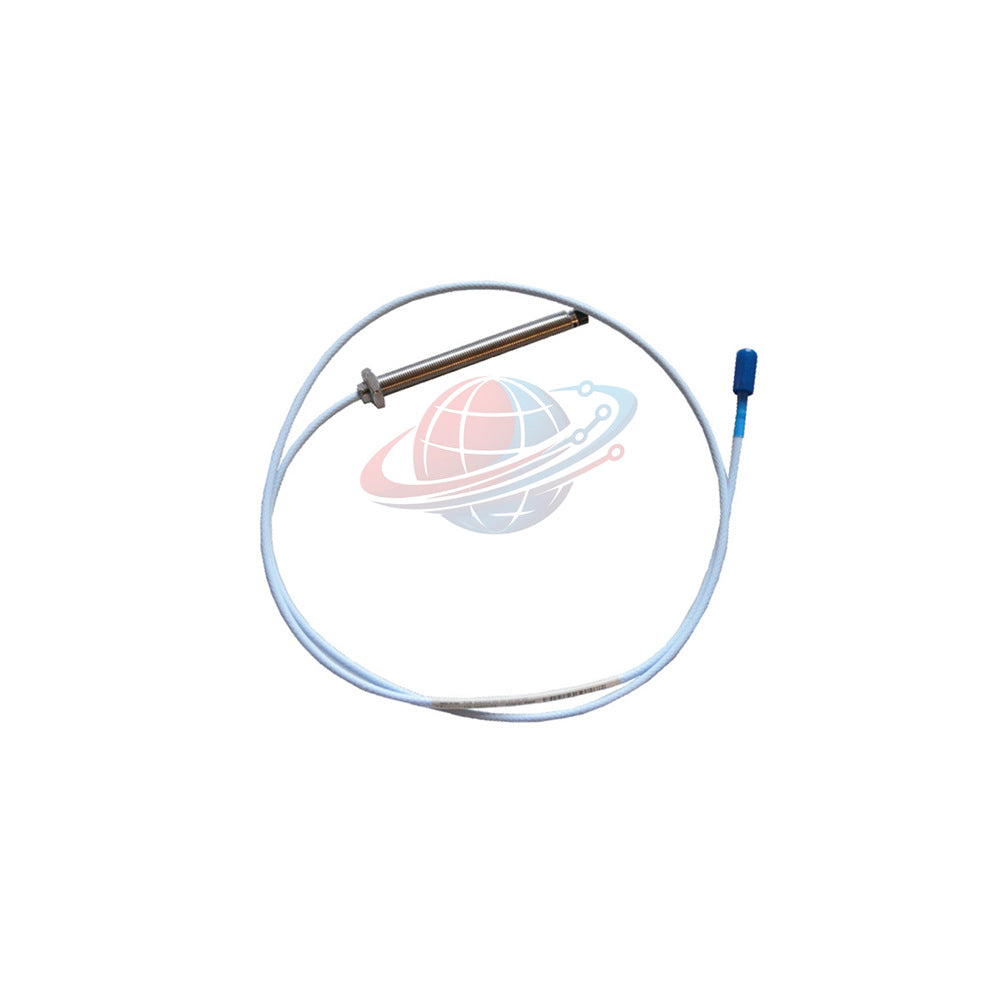

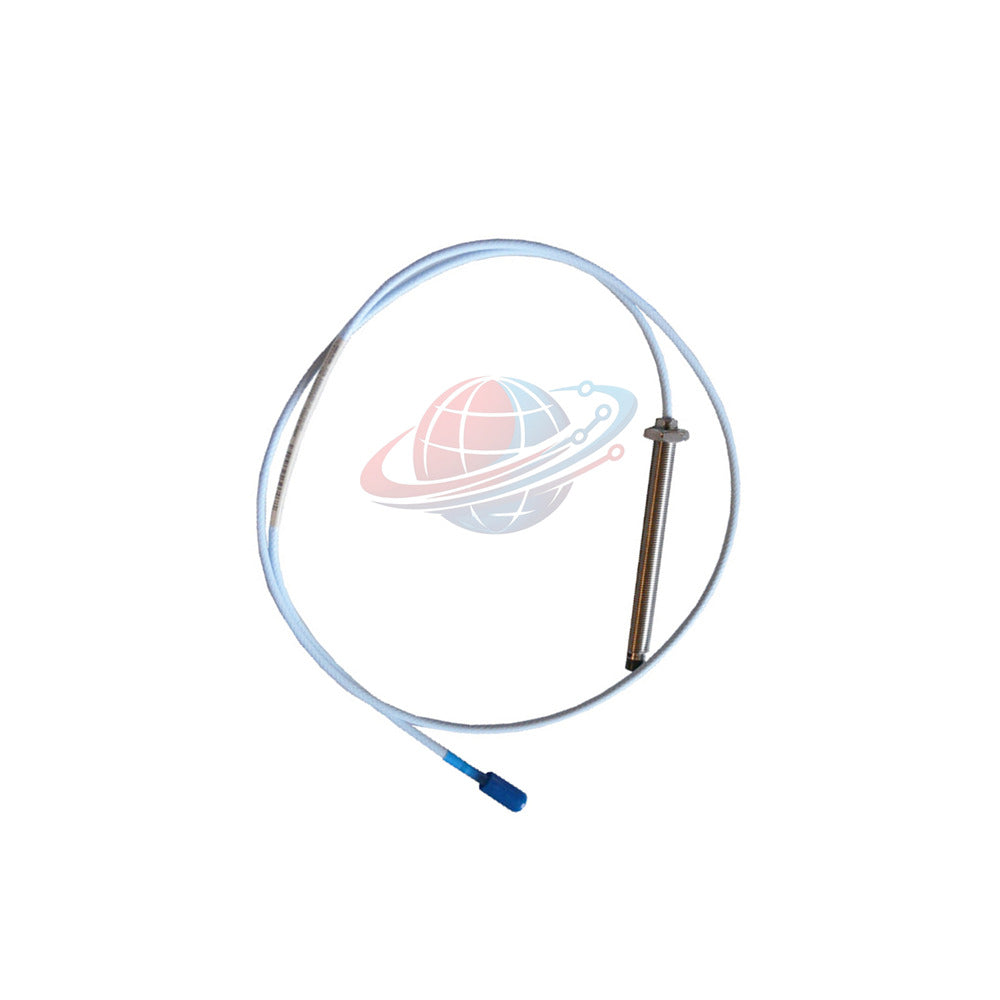

نظام مسبار القرب Bently Nevada Transducer 330103-00-08-10-12-00
Manufacturer: Bently Nevada
Product No.: 330103-00-08-10-12-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
رؤى المحور الاحتياطي لوحدة التحكم المنطقية القابلة للبرمجة العالمية (Global PLC Spare HUB)
يوفر مسبار التقارب 330103-00-08-10-12-00 دقة استثنائية في مراقبة الاهتزاز في الآلات الدوارة عالية السرعة. أثناء عملية إصلاح التوربينات الأخيرة في محطة طاقة شديدة التحمل، نجح هذا المستشعر 330103-00-08-10-12-00 في الحفاظ على تتبع نطاق خطي مستقر على الرغم من الاضطرابات الحرارية الشديدة. يعتمد مهندسو الموثوقية على موصل ClickLoc وتصميم كابل FluidLoc لمنع تسرب الزيت وتوهين الإشارة في حاويات الضاغط الغنية بالرطوبة.
نظرة عامة على المنتج وتقسيم التكوين
| مكون التكوين | تفاصيل المواصفات |
|---|---|
| العلامة التجارية | Bently Nevada |
| السلسلة | 3300 XL |
| رقم الموديل | 330103-00-08-10-12-00 |
| القلب الأساسي للمسبار | 330103 - مسبار 3300 XL 8 مم، خيط M10 x 1، غير مدرع |
| خيار الطول غير الملولب | 00 = 00 مم |
| خيار الطول الإجمالي للعلبة | 08 = 80 مم |
| خيار الطول الكلي | 10 = 1.0 متر (3.3 قدم) |
| خيار الموصل والكابل | 12 = موصل ClickLoc محوري مصغر، كابل FluidLoc |
| خيار موافقة الوكالة | 00 = غير مطلوب (تطبيق تجاري قياسي) |
مصفوفة المواصفات الفنية
| المعلمة الهندسية | مواصفات الوحدة |
|---|---|
| نطاق القياس الخطي | 2 مم (80 ميل)؛ يعمل من 0.25 إلى 2.3 مم (-1 إلى -17 فولت تيار مستمر) |
| إعداد الفجوة الموصى به | -9 فولت تيار مستمر (حوالي 1.27 مم أو 50 ميل) للاهتزاز الشعاعي |
| مقاومة موصل التيار المستمر | 7.59 ± 0.50 أوم من المركز إلى الموصل الخارجي (طول 1.0 متر) |
| مواد الطرف والعلبة | طرف من كبريتيد البوليفينيلين (PPS)، علبة من الفولاذ المقاوم للصدأ AISI 303/304 |
| الخيط والتعشيق | خيط M10 x 1 بطول تعشيق أقصى 15 مم |
| درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية النطاق القياسي (يتوفر تمديد طرف من -52 درجة مئوية إلى +218 درجة مئوية) |
| توافق الأسلاك الميدانية | كابل ثلاثي محمي من 0.2 إلى 1.5 مم² (16 إلى 24 AWG)، يصل إلى 305 أمتار |
| وزن المسبار | 323 جرام/متر (11.4 أوقية) |
الأجهزة المتوافقة وبيئات النشر
- متوافق مع مستشعرات Bently Nevada 3300 XL 8 مم Proximitor وأنظمة المراقبة القياسية.
- مصمم لقياس الاهتزاز الشعاعي والموضع المحوري على توربينات البخار والغاز الصناعية.
- مثالي للضواغط الطاردة المركزية والمحركات الكهربائية الكبيرة والمضخات عالية السرعة.
- مصمم للمناطق الصناعية الخطرة التي تتطلب السلامة الجوهرية أو الامتثال للتركيب غير القابل للاشتعال.
قدرات التشخيص المتقدمة
- يوفر مراقبة مستمرة لجهد الفجوة لاكتشاف انحراف الدوار وتآكل المحمل في الوقت الفعلي.
- تصميم كابل FluidLoc يمنع انتقال الزيت عبر خط الكابل المحوري، مما يزيل تحولات جهد الإشارة الكاذبة.
- تتبع الاستجابة عالية التردد اهتزازات عمود الدوران الدقيقة السريعة وأنماط عدم الاستقرار الديناميكي.
اللوجستيات والتنفيذ والضمان
- لوجستيات الشحن: يتم التعامل مع التسليم في جميع أنحاء العالم عبر خدمات البريد السريع بما في ذلك FedEx و UPS و DHL.
- نافذة الإرسال: تتم معالجة الطلبات والوفاء بها في غضون 24 إلى 48 ساعة.
- ضمان الجودة: مدعوم بضمان جودة شامل لمدة 12 شهرًا من Global PLC Spare HUB.
الأسئلة المتداولة
لماذا يعد الحفاظ على إعداد الفجوة الموصى به -9 فولت تيار مستمر أمرًا بالغ الأهمية أثناء التثبيت؟
يؤدي ضبط الفجوة على -9 فولت تيار مستمر إلى وضع المسبار بدقة في مركز نطاق التشغيل الخطي البالغ 2 مم، مما يمنع قص الإشارة أثناء اهتزازات عمود الدوران عالية السعة.
ما هي الوظيفة الأساسية لخيار كابل FluidLoc في هذا المسبار؟
تمنع ميزة FluidLoc الزيت والسوائل من التسلل عبر خيوط الكابل المحوري إلى صندوق الوصلات، مما يحمي إلكترونيات المراقبة اللاحقة من فشل العزل.
كيف يؤثر تعريض طرف المسبار لدرجات حرارة تحت الصفر الشديدة على الأداء؟
يمكن أن تؤثر درجات الحرارة التي تنخفض إلى أقل من -34 درجة مئوية على سلامة حلقة الختم O-ring من Viton، مما قد يؤدي إلى تدهور مبكر في ختم الغاز أو السائل.
دليل الشراء: متى يجب على المهندس اختيار غلاف غير مدرع بدلاً من طراز مدرع؟
اختر المتغيرات غير المدرعة مثل هذا النموذج عند توجيه الكابلات عبر قنوات داخلية مخصصة للآلة أو صواني كابلات واقية نظيفة حيث تكون مخاطر السحق المادي ضئيلة.
كيف يمكن للفنيين التحقق من سلامة الحلقة قبل بدء تشغيل الآلة النهائي؟
يجب على الفنيين قياس مقاومة التيار المستمر لطرف المسبار (الهدف 7.59 ± 0.50 أوم لكابل بطول 1 متر) والتحقق من عدم وجود استمرارية خطأ أرضي بين الدرع الخارجي وعلبة الآلة.
