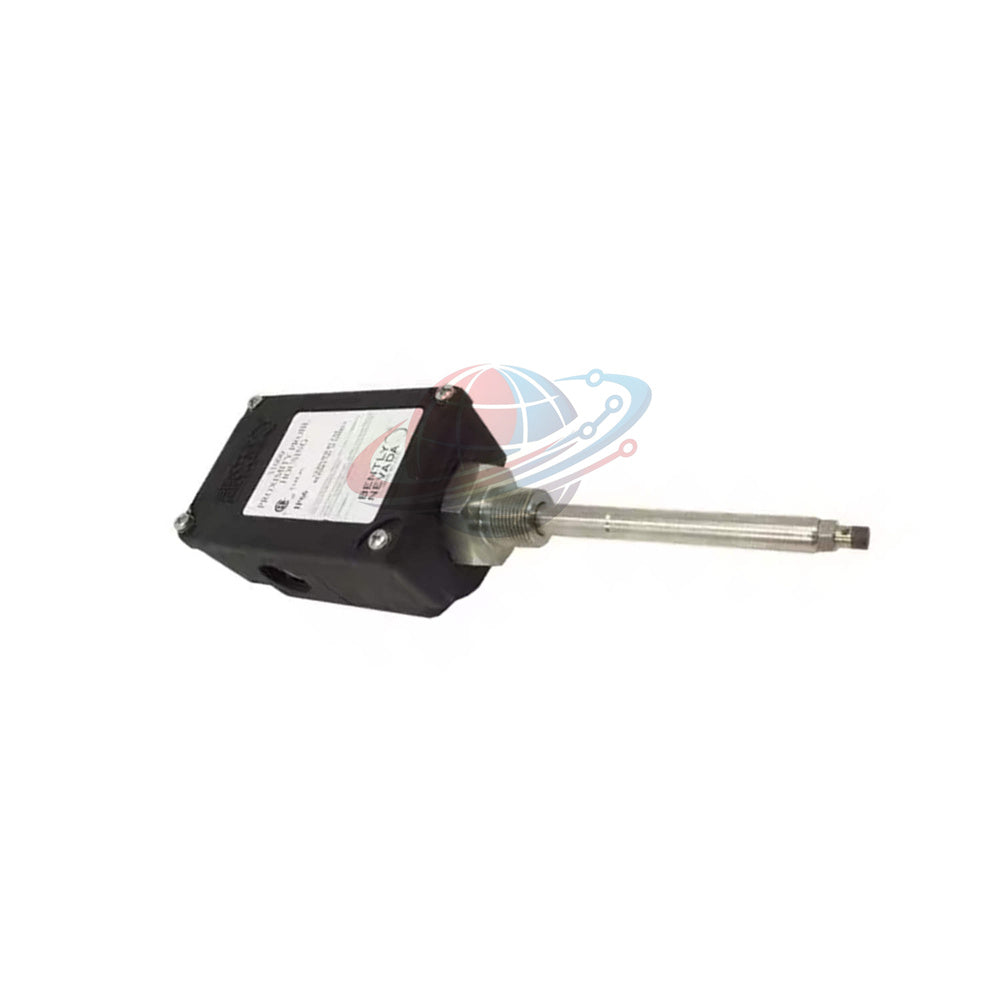

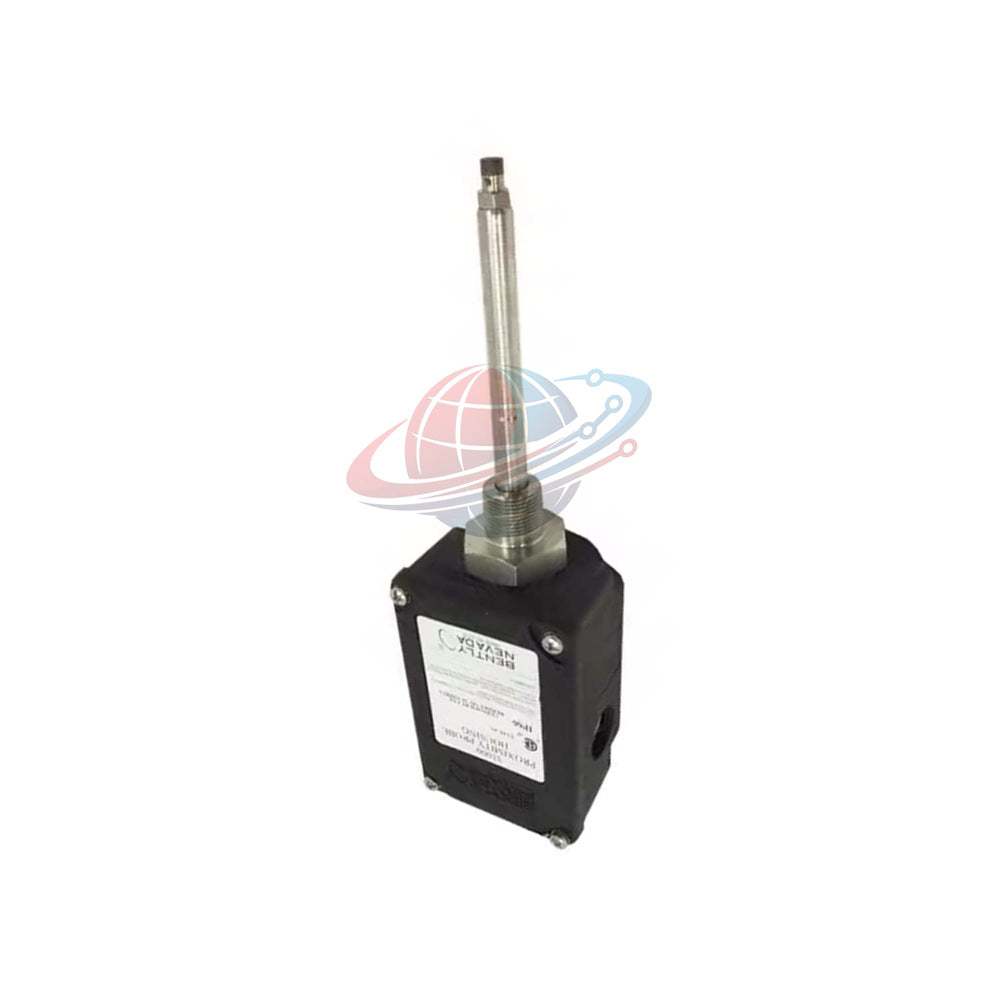

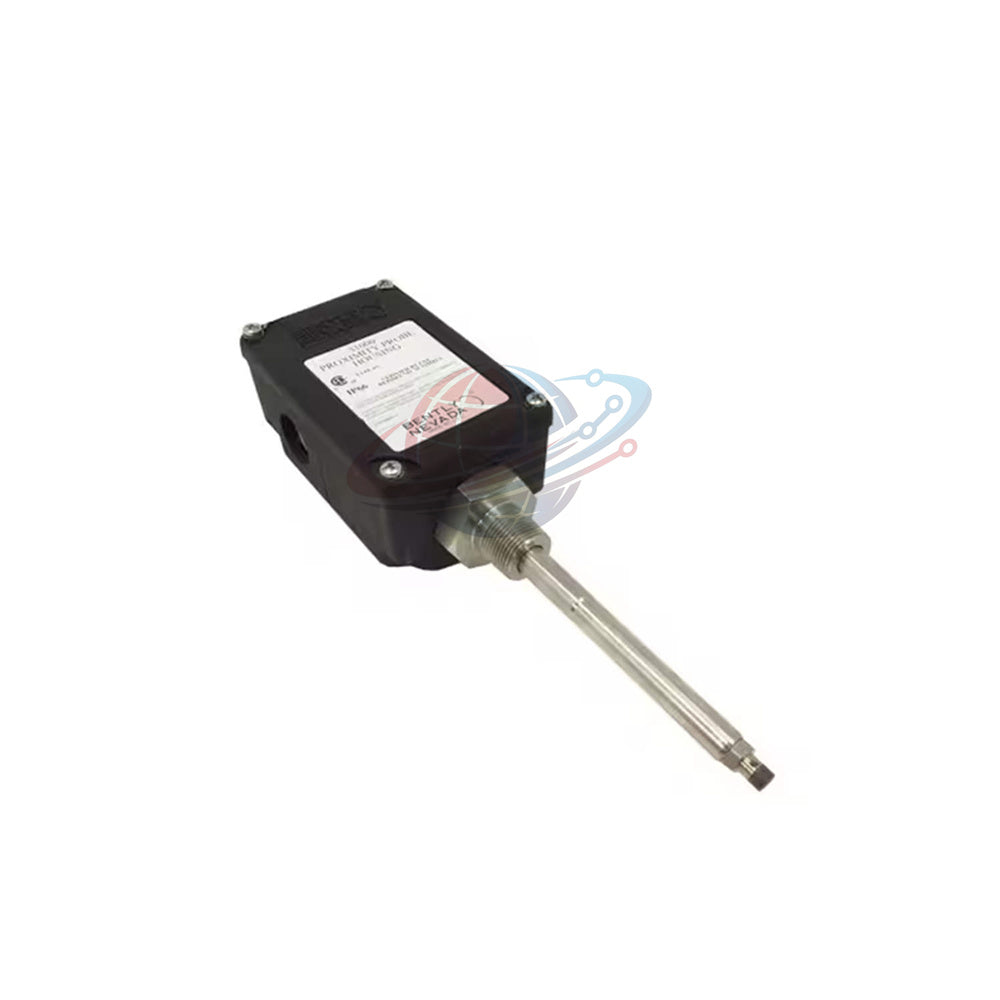

32000-28-10-00-085-03-02 مبيت مجس التقارب المتري من Bently Nevada

مبيت مجس التقارب المتري بينتلي نيفادا 32000

يُعد Bently Nevada 32000-28-10-00-085-03-02 مبيتًا قويًا لمجس التقارب المتري مصممًا لحماية مستشعرات الإزاحة في البيئات الصناعية القاسية. صُنع من لدائن البوليفينيلين سلفيد (PPS) الحرارية المقواة بالألياف الزجاجية مع ألياف موصلة، ويوفر تبديدًا استثنائيًا للكهرباء الساكنة، ومقاومة للصدمات، ومقاومة للعوامل الجوية لإعدادات مراقبة الماكينات الحيوية.

• النموذج الأساسي: 32000 – سلسلة مبيت مجس التقارب المتري
• خيار المجس: -28 – توافق مجس 3300 XL 8 مم مع موافقات متعددة
• خيار طول الكابل: -10 – تخصيص كابل المجس بطول 1.0 م (39 بوصة)
• خيار محول المسافة البينية: -00 – لا يوجد تكوين محول مسافة بينية
• خيار اختراق المجس: -085 – عمق اختراق المجس 85 مم
• خيار التركيبات: -03 – قابسان، وتركيب M20 واحد، ومقبض إغلاق كابل واحد مع حلقات لكابل مدرع
• خيار خيط التركيب: -02 – معيار خيط 3/4-14 NPT

المواصفات الفنية

مقارنة الاختيار والإرشادات الفنية

عند تكوين الحاويات ضمن عائلة منتجات 32000، فإن مطابقة اختراق المجس ومعيار الخيط بغلاف جهازك أمر ضروري. فيما يلي مقارنة فنية مع تكوين بديل:

• مقارنة النماذج: قارن بالنموذج البديل 32000-00-00-04-470-01-02. بينما يستخدم كلاهما تصميم حاوية PPS القوي من اللدائن الحرارية، يتميز نموذج المقارنة بخيار مجس مختلف (-00 للمجسات القياسية)، ومحول مسافة بينية صفرية، وملف اختراق ممتد (-470)، بينما تم تصميم 32000-28-10-00-085-03-02 خصيصًا لتجميعات المجسات المتكاملة 3300 XL 8 مم (-28) بعمق اختراق 85 مم وتركيب كابل مدرع M20.
• نصيحة الاختيار: تأكد من أن منفذ تركيب مجس جهازك يتطابق مع مواصفات خيط 3/4-14 NPT. إذا كان تركيبك يتطلب حماية كابل مدرع في مناطق المصنع الرطبة أو المسببة للتآكل، فإن حزمة التركيبات -03 توفر مقبض إغلاق الكابل الضروري وتكوين منفذ M20 دون تعديلات ثانوية.

دليل التركيب وأفضل ممارسات التركيب

• ضع مانع تسرب معتمد على خيوط التركيب 3/4-14 NPT قبل ربط المبيت بإحكام في منفذ غلاف الجهاز.
• مرر كابل مجس 3300 XL عبر تركيب M20 ومقبض إغلاق الكابل، مع التأكد من أن الحلقة المطاطية من النيوبرين تضغط بإحكام حول الدرع المدرع للحفاظ على سلامة IP66.
• شد براغي الغطاء الخارجية من الفولاذ المقاوم للصدأ بالتساوي لمنع تشوه إغلاق الحلقة المطاطية من النيوبرين أثناء الدورات الحرارية.
• أرض المبيت الموصّل من PPS بشكل صحيح لتلبية متطلبات معيار CENELEC EN50014 لتبديد الكهرباء الساكنة في المناطق الخطرة.

المعدات والتطبيقات النموذجية

• توربينات البخار والغاز الكبيرة: حماية مجسات التقارب للاهتزاز الشعاعي والموضع المحوري بالقرب من أغطية المحامل ذات درجة الحرارة العالية.
• الضواغط الطاردة المركزية والمحورية: إيواء مستشعرات الإزاحة الداخلية المعرضة لبيئات الغسيل الشديد ورذاذ الزيت.
• المولدات الكهرومائية: تأمين خطوط مراقبة الاهتزاز في مستويات النباتات الجوفية الرطبة وعالية الرطوبة.

قدرات التشخيص والصيانة

• يزيل هيكل مبيت PPS الصلب الانثناء الميكانيكي حول طرف المجس، مما يمنع ارتفاعات الاهتزاز الكاذبة الناتجة عن رنين الحاوية.
• تؤمن سلاسل التثبيت المصنوعة من الفولاذ المقاوم للصدأ غطاء المبيت أثناء الصيانة الروتينية، مما يمنع سقوط الأجهزة داخل الآلات العاملة.
• يمنع دخول الكابل M20 المختوم دخول الرطوبة، مما يزيل الدوائر القصيرة التي تسبب الانجراف في قراءات جهد فجوة مجس التقارب.

التعبئة والضمان والشحن

• قائمة الحزمة: 1 × مجموعة مبيت مجس التقارب المتري Bently Nevada 32000-28-10-00-085-03-02.
• الضمان: مدعوم بضمان شامل للجودة لمدة 12 شهرًا.
• الخدمات اللوجستية: إرسال سريع خلال 24-48 ساعة عبر Fedex وUPS وDHL.

دليل الشراء ونصائح الاختيار

• تحقق من أن قطر طرف المجس الخاص بك يتطابق مع مواصفات 8 مم المطلوبة بواسطة خيار المجس الداخلي -28.
• تأكد من أن طول كابل المجس الكلي داخل المبيت يتوافق مع التخصيص 1.0 م (39 بوصة) قبل التخزين الملفوف في القاعدة.

الأسئلة المتكررة

سؤال
ما نوع حماية الكابل الذي يوفره خيار التركيبات -03 لهذا المبيت؟

إجابة
تتضمن حزمة التركيبات -03 قابسين، وتركيب M20 واحد، ومقبض إغلاق كابل واحد مجهز بحلقات مطاطية مصممة خصيصًا لكابلات المجسات المدرعة.

سؤال
ما هي تصنيفات حماية دخول البيئة التي يحملها مبيت PPS؟

إجابة
إنه معتمد من CSA لمعايير النوع 4X وتم التحقق من تصنيف IP66 بمعايير تقرير الاختبار SC115582-1 (e) 106.

سؤال
هل يمكن لهذا المبيت تحمل درجات حرارة التشغيل تحت الصفر؟

إجابة
نعم، إنه مصنف لدرجات حرارة التشغيل حتى -51 درجة مئوية (-60 درجة فهرنهايت) ومعتمد من BASEEFA لتحمل التأثيرات المادية عند -39 درجة مئوية.

سؤال
لماذا يتم تصنيع مادة المبيت بألياف موصلة؟

إجابة
تسهل الألياف الموصلة المدمجة في اللدائن الحرارية PPS المقواة بالألياف الزجاجية تبديد الكهرباء الساكنة، وتلبية متطلبات السلامة CENELEC EN50014 للبيئات الخطرة.

سؤال
ما هو عمق اختراق المجس الدقيق المصمم لرمز هذا النموذج؟

إجابة
يشير اللاحقة -085 إلى عمق اختراق للمجس يبلغ 85 مم في منطقة قياس الماكينة.

رؤية Global PLC Spare HUB

تكشف رؤية Global PLC Spare HUB أن عزم الدوران غير الصحيح على حلقات غدة الكابل هو السبب الجذري الرئيسي لتلوث الرطوبة في حاويات المجسات الميدانية. عندما يشد موظفو الصيانة بشكل مفرط أو يسيئون محاذاة مقبض إغلاق الكابل M20 على خطوط المجسات المدرعة، فإن الحلقة المطاطية من النيوبرين تنضغط بشكل غير متساوٍ، مما يسمح للتكثف بالتسرب إلى المبيت على مدار الدورات الحرارية المتتالية. يجب على الفنيين الميدانيين شد التركيبة يدويًا حتى تصبح محكمة، ثم تطبيق ربع دورة أخيرة باستخدام مفتاح ربط لتحقيق إغلاق محكم دون سحق عازل الكابل المحوري الداخلي.
