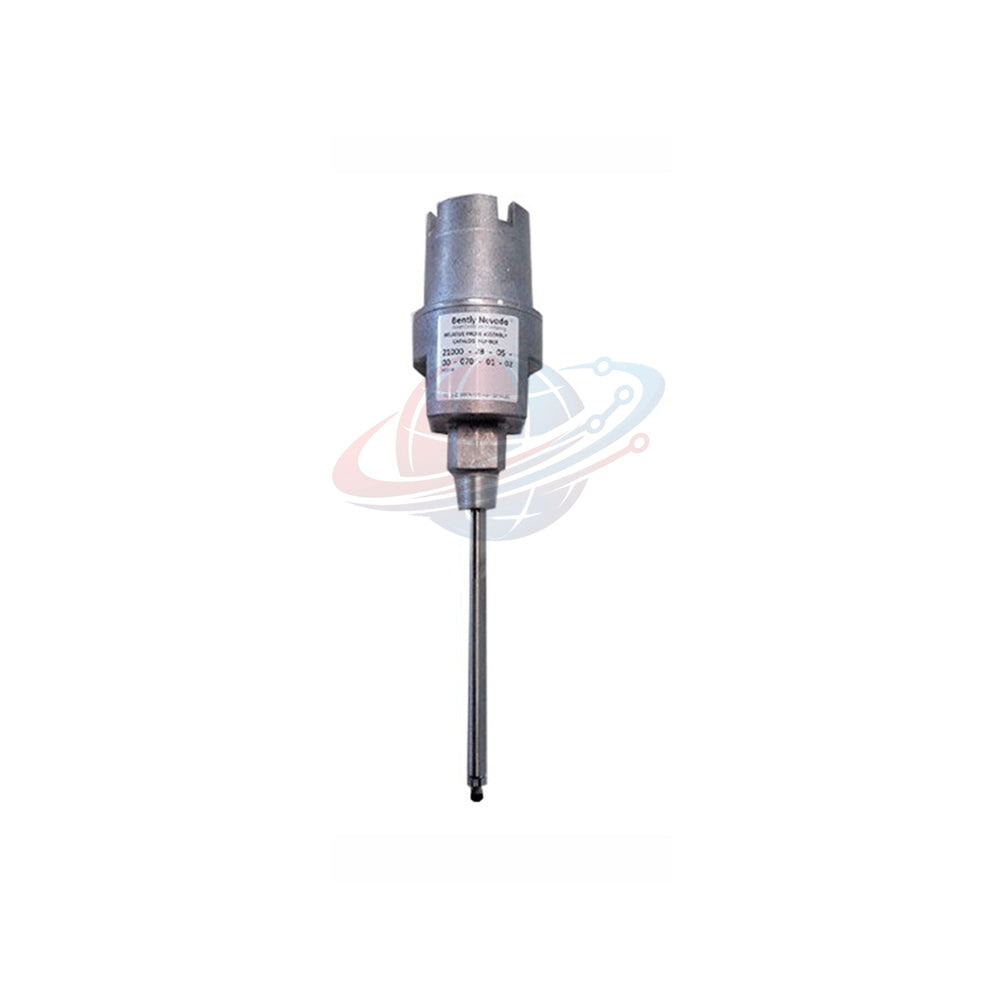

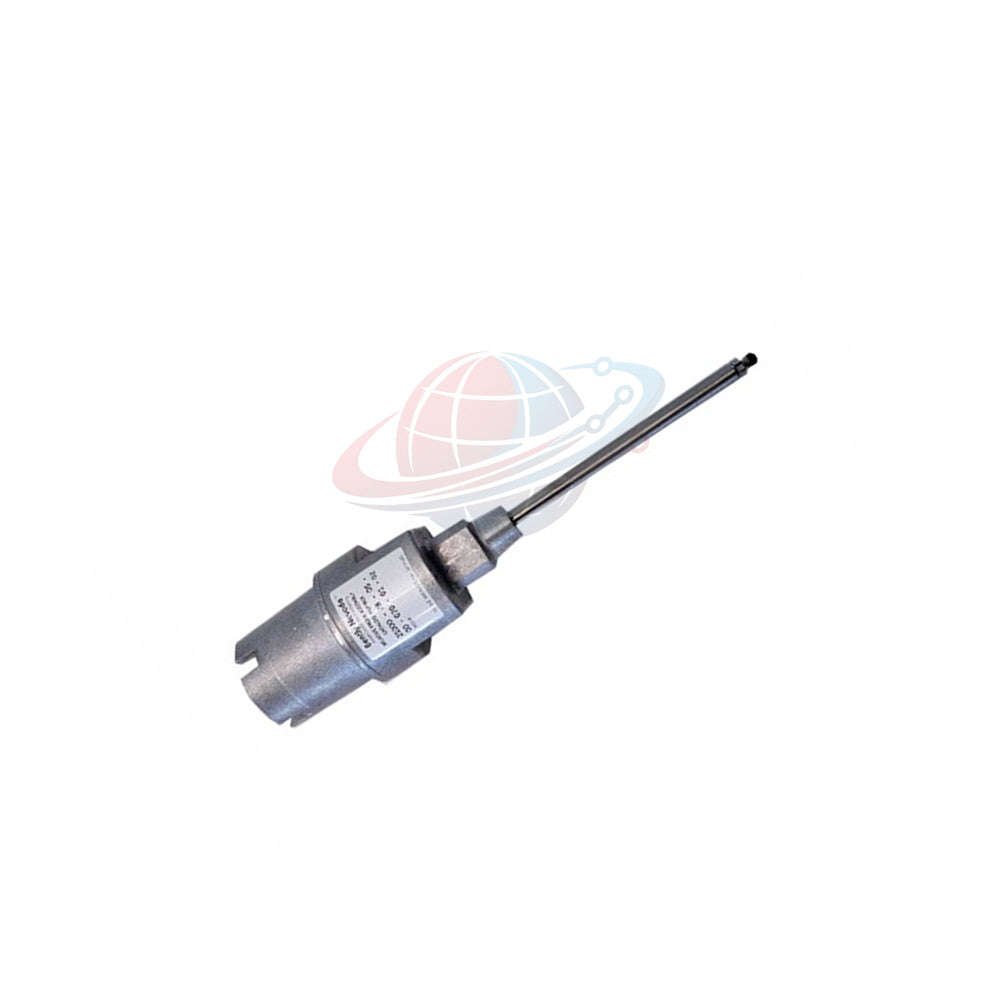

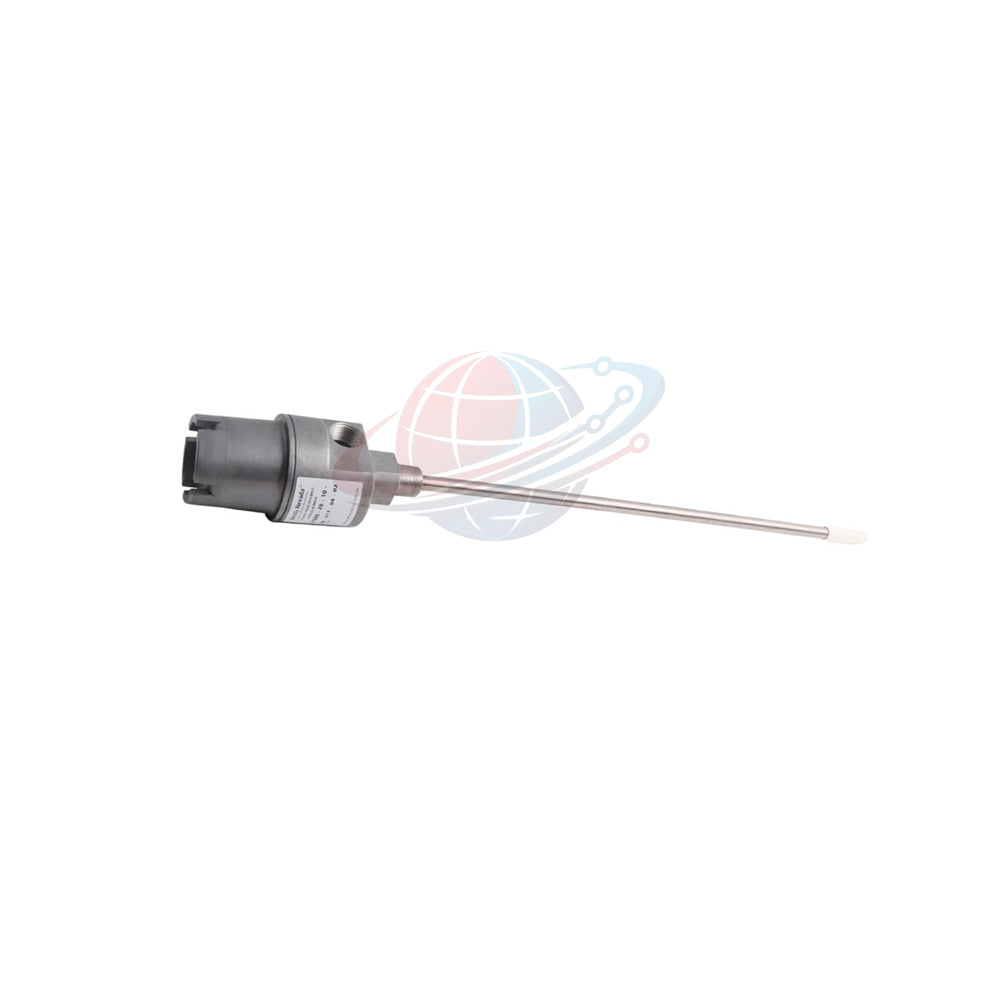

21000-16-10-20-083-03-02 مجموعة هيكل مسبار التقارب بنتلي نيفادا
Manufacturer: Bently Nevada
Product No.: 21000-16-10-20-083-03-02
Condition： متوفر بالمخزون
Product Type: تجميع مبيت مسبار التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة
يعد Bently Nevada 21000-16-10-20-083-03-02 عبارة عن مجموعة غلاف مسبار تقاربي مقاوم للانفجار مصمم لحماية الآلات بشكل مستمر. كجزء من سلسلة 21000، توفر هذه المجموعة تثبيتًا خارجيًا لمسبارات التقارب، مما يسمح بتعديل إدخال الجلبة وحماية الكابلات الداخلية دون فتح أغلفة الآلات. تم تصميمه ليتوافق مع معايير API 670 لمراقبة الاهتزاز وموضع العمود في البيئات الصناعية الخطرة.
هندسة الغلاف وميكانيكا النظام
- غلاف مقاوم للانفجار: هيكل من الألومنيوم معتمد كغلاف CSA من النوع 4 للبيئات الصناعية الخطرة.
- قابلية تعديل المسبار الخارجي: يسمح بالتركيب الخارجي والتعديل الدقيق لعمق اختراق المسبار من خلال آلية دعم الجلبة.
- عنصر الاستشعار المتكامل: يتضمن مسبار تقارب 3300 XL 8 مم مثبتًا عكسيًا مع توجيه كابل بطول 1.0 متر.
- تكامل الأنابيب: يتميز بمنافذ ملولبة وتجهيزات محول NPT لإغلاق الأسلاك الداخلية للإشارة ضد دخول المواد.
- تخفيف الاهتزاز: يمنع دعم الجلبة الرنين الميكانيكي عبر أطوال اختراق المسبار الممتدة.
تفصيل تكوين رقم الجزء
رقم الجزء المكون: 21000-16-10-20-083-03-02
-
21000 — الموديل الأساسي (جسم من الألومنيوم مع جلبة من الفولاذ المقاوم للصدأ 304)
- 16 — خيار المسبار (مسبار 3300 XL 8 مم مثبت عكسيًا)
- 10 — طول كابل المسبار (1.0 متر / 39 بوصة)
- 20 — طول محول التباعد (2.0 بوصة)
- 083 — طول اختراق المسبار (8.3 بوصة)
- 03 — خيار التجهيز (قابس NPT 3/4-14 واحد، مخفض 3/4 إلى 1/2 واحد، قبضة إغلاق الكابل)
- 02 — سن التثبيت (وصلة ملولبة 3/4-14 NPT)
مواصفات المعلمات التقنية
| فئة المعلمة | تفاصيل المواصفات الهندسية |
|---|---|
| الهوية | العلامة التجارية: Bently Nevada | الموديل: 21000-16-10-20-083-03-02 | السلسلة: 21000 |
| مكون الاستشعار | مسبار تقارب Eddy Current 3300 XL 8 مم (تثبيت عكسي) مع موصل ClickLoc. |
| المغلف الأبعاد | المسافة البادئة: 2.0 بوصة (50.8 مم) | الاختراق (D): 8.3 بوصة (210.8 مم) | الإجمالي C+D: 10.3 بوصة (261.6 مم). |
| التفاوتات الميكانيكية | نطاق تعديل خيار الاختراق D: ±0.5 بوصة (±13 مم) ضبط دقيق للسن. |
| الكتلة الفيزيائية والمواد | جسم من الألومنيوم مع جلبة مسبار من الفولاذ المقاوم للصدأ 304 | الوزن: ~1.1 كجم (2.4 رطل) الوحدة الأساسية. |
| تصنيف المنطقة الخطرة | CSA مقاوم للانفجار: الفئة الأولى القسم 1/2 المجموعات C & D؛ الفئة الثانية القسم 1/2 المجموعات E, F, G؛ الفئة الثالثة؛ نوع الغلاف 4. |
| حدود درجة الحرارة | تصنيف T5 عند -50 درجة مئوية إلى +40 درجة مئوية | تصنيف T4 عند -50 درجة مئوية إلى +80 درجة مئوية حد التشغيل المحيط. |
| الامتثال التنظيمي | متوافق مع معيار API 670، و FCC الجزء 15 الجزء الفرعي B، وتوجيه RoHS 2011/65/EU. |
المعدات المستهدفة والتطبيقات الصناعية
- ضواغط الغاز الطاردة المركزية: تقيس اهتزاز العمود القطري وموضع الدفع المحوري على أعمدة القيادة عالية السرعة.
- التوربينات البخارية والغازية: تراقب إزاحة العمود داخل أغلفة محامل التوربينات الثقيلة.
- مضخات تغذية الغلايات متعددة المراحل: توفر توقيت Keyphasor في الوقت الفعلي وقياسات ديناميكية للعمود.
- صناديق التروس الصناعية: تكشف عن تغيرات الخلوص الميكانيكي وحركة العمود تحت أحمال عزم دوران ثقيلة.
مقارنة اختيار النموذج ونصائح هندسية
عند الاختيار بين أنواع الغلاف، تحدد أبعاد الاختراق والمسافة البادئة مدى التوافق الميداني:
| تسمية النموذج | المسافة البادئة (C) | الاختراق (D) | الوصول الكلي (C+D) | ملائمة التطبيق |
|---|---|---|---|---|
| 21000-16-10-20-083-03-02 | 2.0 بوصة (50.8 مم) | 8.3 بوصة (210.8 مم) | 10.3 بوصة (261.6 مم) | أغلفة الآلات العميقة التي تتطلب خلوصًا خارجيًا عبر محول التباعد. |
| 21000-16-10-00-124-03-02 | 0.0 بوصة (لا يوجد مسافة بادئة) | 12.4 بوصة (315.0 مم) | 12.4 بوصة (315.0 مم) | تركيب غلاف مباشر متساطح مع متطلبات إدخال جلبة أعمق. |
نصيحة هندسية: اختر 21000-16-10-20-083-03-02 عندما تتطلب العوائق الفيزيائية خارج الآلة خلوصًا بمقدار 2 بوصة من جدار الغلاف. إذا كان غلاف آلتك يسمح بالتركيب المتساطح ويتطلب وصولًا أعمق للمسبار داخل جدار المحمل، فاختر 21000-16-10-00-124-03-02. لاحظ أن الأطوال الكلية C+D التي تتجاوز 12 بوصة (300 مم) تتطلب دعم جلبة داخلي بالقرب من الطرف للتخلص من الاهتزاز الرنيني أثناء تشغيل الآلة.
إرشادات التثبيت والتركيب الميكانيكي
- افحص نقاط النقر في غلاف الآلة لتأكيد محاذاة سن التثبيت 3/4-14 NPT قبل ربط التجميع.
- اربط جسم الغلاف الألومنيوم بإحكام في منفذ الآلة باستخدام مانع تسرب الخيوط المناسب على التجهيزات الرئيسية.
- اضبط عمق اختراق المسبار عن طريق تدوير الجلبة الداخلية ضمن نافذة التعديل الميكانيكي ±0.5 بوصة (±13 مم).
- شد صامولة إغلاق الجلبة وتحقق من تثبيت الحلقة O للحفاظ على تصنيف CSA Type 4 المقاوم للانفجار.
التشخيصات الميدانية وسلامة الصيانة
- تحقق من جهد فجوة المسبار باستخدام مقياس متعدد معاير عبر خرج مستشعر Proximitor قبل الإغلاق النهائي.
- افحص الحلقات O الداخلية وأختام الخيوط كلما تم استبدال المسابير أو فتح غطاء القبة للفحص.
- تحقق من بطاقات العلم على طول الكابل الداخلي عند العمل بأبعاد الاختراق المدمجة.
- تأكد من أن تجهيزات الأنابيب تتضمن أختام كابلات محكمة لمنع تراكم الرطوبة داخل غلاف المسبار.
الشهادات والامتثال التنظيمي
- معتمدة من CSA لتطبيقات مقاومة الانفجار في المواقع الخطرة من الفئة I، القسم 1 و 2.
- تتوافق مع إرشادات API 670 لحماية الآلات وأغلفة مسابير التقارب الخارجية.
- تفي بحدود المواد البيئية RoHS الأوروبية بموجب التوجيه 2011/65/EU.
رؤية Global PLC Spare HUB
عند تثبيت مجموعات الجلبة الممتدة على التوربينات عالية السرعة، غالبًا ما يتجاهل مهندسو الميدان رنين الجلبة. في 21000-16-10-20-083-03-02، يساوي البعد المجمع للمسافة البادئة والاختراق 10.3 بوصة. بينما يظل هذا تحت العتبة الحرجة 12 بوصة التي تتطلب جلبات ترطيب داخلية، إلا أن هندسة التثبيت لا تزال مهمة. في إصلاح شامل حديث لضاغط تصدير الغاز، كان اهتزاز الغلاف العالي يسبب تداخلًا في الرؤية الجانبية على فتحات الغلاف غير المعكوسة. أدى ضمان خلوص لا يقل عن 1.5 بوصة حول طرف المسبار إلى التخلص من ضوضاء الإشارة واستعادة قراءات جهد الاهتزاز النظيفة إلى رف المراقبة.
التعبئة والتغليف، لوجستيات الشحن السريع والضمان
- حالة التوريد: جديد تمامًا، مختوم من المصنع Bently Nevada 21000-16-10-20-083-03-02 مجموعة غلاف في عبوتها الأصلية.
- لوجستيات الشحن السريع العالمية: إرسال قياسي في غضون 24-48 ساعة عبر FedEx، UPS، أو DHL.
- ضمان الجودة: مغطى بالكامل بضمان استبدال المصنع لمدة 12 شهرًا من تاريخ التسليم.
اختيار الهندسة وقائمة مراجعة التركيب
- التحقق من سمك الغلاف: احسب عمق الغلاف لتأكيد أن عمق الاختراق 8.3 بوصة يصل إلى منطقة هدف العمود.
- مطابقة طول الكابل: تأكد من أن كابل المسبار بطول 1.0 متر يصل بشكل صحيح إلى صندوق التوصيل الخارجي أو موصل الكابل التمديدي.
- إعداد مخفض الأنابيب: استخدم المخفض 3/4 إلى 1/2 NPT المرفق لمطابقة مسارات الأنابيب الموجودة في الموقع.
الأسئلة المتكررة
ما هو الغرض من الخيار 20 في رقم الجزء هذا؟
يشير الرمز 20 إلى محول تباعد بطول 2.0 بوصة يفصل الغلاف عن جدار غلاف الآلة.
هل يمكنني تعديل عمق الاختراق بعد تركيب الغلاف؟
نعم، تسمح جلبة الغلاف بنطاق تعديل يبلغ ±0.5 بوصة (±13 مم) لضبط مسافات الفجوة الدقيقة بين المسبار والعمود.
ما الذي يشير إلى تركيب غير صحيح للجلبة على حوامل الأغلفة العميقة؟
عادةً ما تشير الضوضاء الزائدة أو قمم الاهتزاز الخاطئة على الشاشة إلى رنين الجلبة بسبب نقص الدعم الداخلي.
هل مجموعة الغلاف هذه معتمدة لبيئات الغازات الخطرة؟
نعم، تحمل تصنيفات CSA المقاومة للانفجار للفئة I، القسم 1 و 2، المجموعات C و D للمناطق الخطرة.
كيف أختار بين 3/4 NPT وأحجام تركيبات الأنابيب الأخرى؟
يستخدم سن التركيب الأساسي الخيار 02 (3/4-14 NPT)، ولكن حزمة التركيب المرفقة توفر مخفض 1/2-14 NPT للمرونة.
