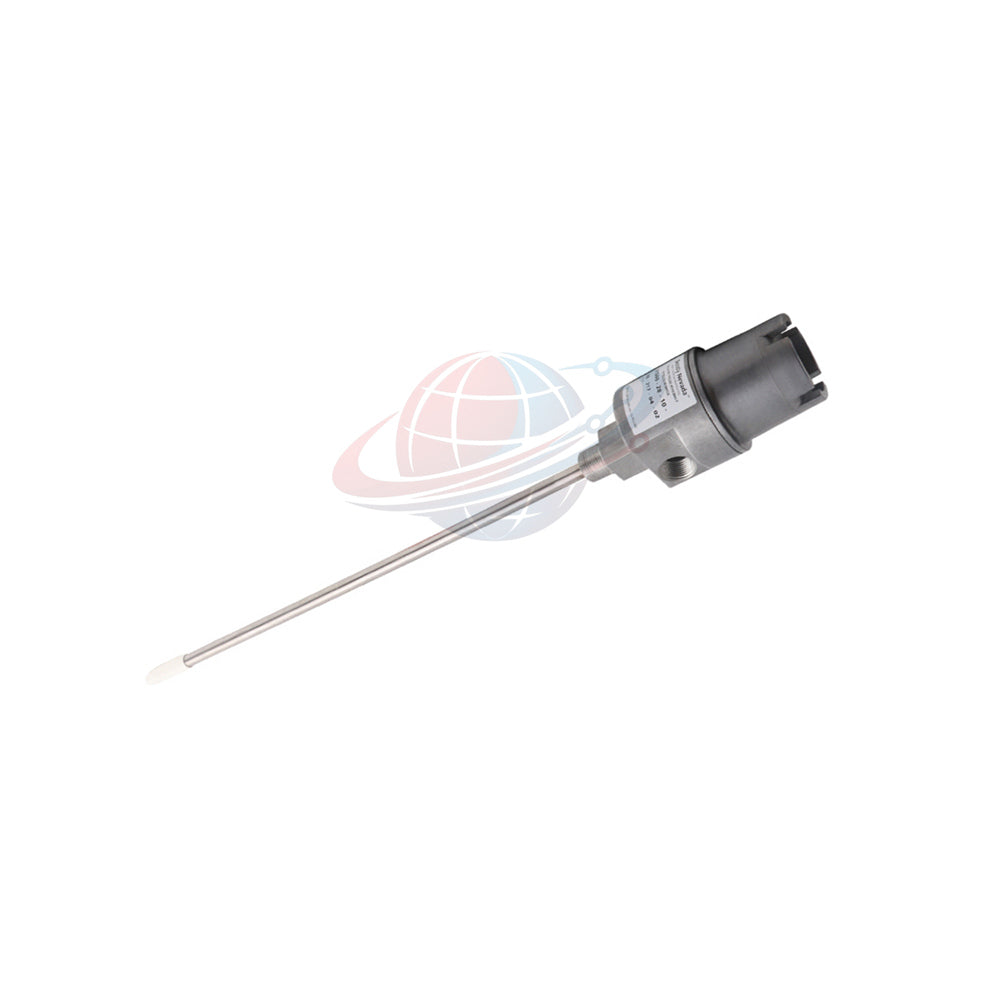

21000-16-10-15-070-03-02 مجموعة غلاف مجس التقارب بنتلي نيفادا

مقدمة المنتج

إن Bently Nevada 21000-16-10-15-070-03-02 عبارة عن مجموعة مبيت لمسبار تقارب قوي ومثبت خارجيًا مصمم لمراقبة الاهتزازات عالية الموثوقية في البيئات الصناعية الخطرة. يتوافق هذا المبيت المصنوع من الألومنيوم مع معايير API 670، ويحمي مسابير 3300 XL ذات التثبيت العكسي من التلف البيئي مع السماح بتعديل الفجوة بسهولة دون تفكيك الجهاز. للحصول على أبعاد حرجة وإرشادات منع الرنين ورسوم بيانية لأسلاك مقاومة للانفجار، يرجى تنزيل المرجع الفني الرسمي: تنزيل دليل تركيب سلسلة 21000.

التسلسل الهرمي للتكوين: شجرة اللاحقات

• 21000 — جسم مبيت من الألومنيوم مقاوم للانفجار
  • └─ 16 — خيار المسبار: مسبار 3300 XL بحجم 8 مم ذو تثبيت عكسي
  • └─ 10 — طول كابل المسبار: 1.0 متر (39 بوصة)
  • └─ 15 — طول محول التباعد (C): 1.5 بوصة (38 مم)
  • └─ 070 — اختراق المسبار (D): 7.0 بوصات (178 مم)
  • └─ 03 — التجهيزات: مخفضات NPT وحلقات مانعة للتسرب متعددة الأحجام
  • └─ 02 — خيط التثبيت: 3/4-14 NPT

المواصفات الهندسية الأساسية

• مادة الجسم: ألومنيوم A380 (خفيف الوزن ومقاوم للتآكل)
• مادة الجلبة: فولاذ مقاوم للصدأ AISI 304 (متانة ميكانيكية عالية)
• تصنيف الغلاف: CSA Type 4 / تصنيف IP لاستبعاد الرطوبة/الغبار
• نطاق الضبط: ± 0.5 بوصة (13 مم) لضبط دقيق لفجوة المسبار
• الموافقات الخطرة: CSA Class I Div 1 & 2 (مجموعات C, D)؛ Class II؛ Class III
• التوافق مع المعايير: متوافق تمامًا مع API 670 للمبيتات الخارجية
• الوزن النموذجي: 1.1 كجم (2.4 رطل) باستثناء التجهيزات الإضافية

رؤية Global PLC Spare HUB

يُعد 21000-16-10-15-070-03-02 هو "خيار مهندس الخدمة" للآلات الدوارة الكبيرة. باستخدام مبيت خارجي، يمكنك معايرة أو استبدال مسبار الاهتزاز أثناء تشغيل الجهاز، مما يجنبك وقت التوقف المكلف. تم تصميم المسافة البادئة البالغة 1.5 بوصة مع اختراق 7 بوصات خصيصًا لقواعد التحميل ذات العزل الحراري الخارجي أو الأغلفة المصنوعة من الحديد الزهر الثقيل. لاحظ أنه نظرًا لتجاوز البعد D 5 بوصات، نوصي بشدة بالتحقق من وجود رنين ميكانيكي في الجلبة لضمان دقة إشارة الاهتزاز عالية التردد.

التطبيق الميداني والقيمة التشخيصية

• الآلات المستهدفة: ضواغط الطرد المركزي الكبيرة، محامل التوربينات البخارية، ومضخات تغذية الغلايات.
• القدرة التشخيصية: تمكن من مراقبة الاهتزازات الشعاعية والموضع المحوري على مدار الساعة طوال أيام الأسبوع.
• ميزة التطبيق: يحمي اتصال المسبار بالكابل التمديدي الحساس من الزيت والرطوبة والتأثيرات الميكانيكية.

الخدمات اللوجستية التجارية

• الحالة: جديد وأصلي (تعبئة محكمة الإغلاق من المصنع)
• الضمان: ضمان شامل لمدة 12 شهرًا
• وقت الإرسال: يتم الشحن خلال 24-48 ساعة من المخزون
• الشحن السريع العالمي: تسليم آمن عبر FedEx أو UPS أو DHL

الأسئلة الشائعة التقنية (من الخبرة الميدانية)

• س: لماذا يعتبر محول المسافة البادئة (الخيار 15) ضروريًا لهذا التكوين؟
• ج: يوفر محول المسافة البادئة الخلوص المطلوب بين جسم المبيت وغلاف الماكينة. يسمح ذلك للجلبة ذات الـ 7 بوصات باختراق عميق بما يكفي للوصول إلى العمود مع الحفاظ على سهولة الوصول إلى جسم المبيت للتباعد الخارجي.
• س: هل يتطلب الاختراق البالغ 7 بوصات (D=070) دعمًا ميكانيكيًا إضافيًا؟
• ج: وفقًا لإرشادات Bently Nevada، الدعم الداخلي إلزامي إذا تجاوز الطول الإجمالي (C+D) 12 بوصة. بينما هذا الوصول البالغ 8.5 بوصة مستقر عادةً، يجب على المهندسين التحقق من عدم وجود رنين عند سرعة دوران الماكينة المحددة.
• س: كيف يساعد خيار التجهيز "03" في التعامل مع أحجام الكابلات الميدانية المختلفة؟
• ج: الخيار 03 هو "مجموعة عالمية" تتضمن حلقات مطاطية لأحجام الكابلات من 1/8 إلى 3/8 بوصة. يضمن ذلك إحكامًا بيئيًا بغض النظر عما إذا كنت تستخدم أسلاك ميدانية ثلاثية المحاور قياسية أو شديدة التحمل.
• س: هل يمكن استخدام هذا المبيت المصنوع من الألومنيوم في البيئات البحرية/البحرية؟
• ج: بينما تم تصنيف 21000 على أنه Type 4، للبيئات البحرية/رذاذ الملح شديدة التآكل، نوصي عادةً بإصدار 24701 المصنوع من الفولاذ المقاوم للصدأ. ومع ذلك، فإن ألومنيوم A380 ممتاز لمعظم المصافي الصناعية البرية.
• س: ما أهمية مسبار "التثبيت العكسي" المستخدم داخل هذا المبيت؟
• ج: على عكس المسابير القياسية الملولبة من الأمام، يتم تركيب مسبار التثبيت العكسي (الخيار 16) من الجزء الخلفي من الجلبة. يسمح ذلك بشده وتوصيله من خارج الجهاز عبر جسم المبيت.
