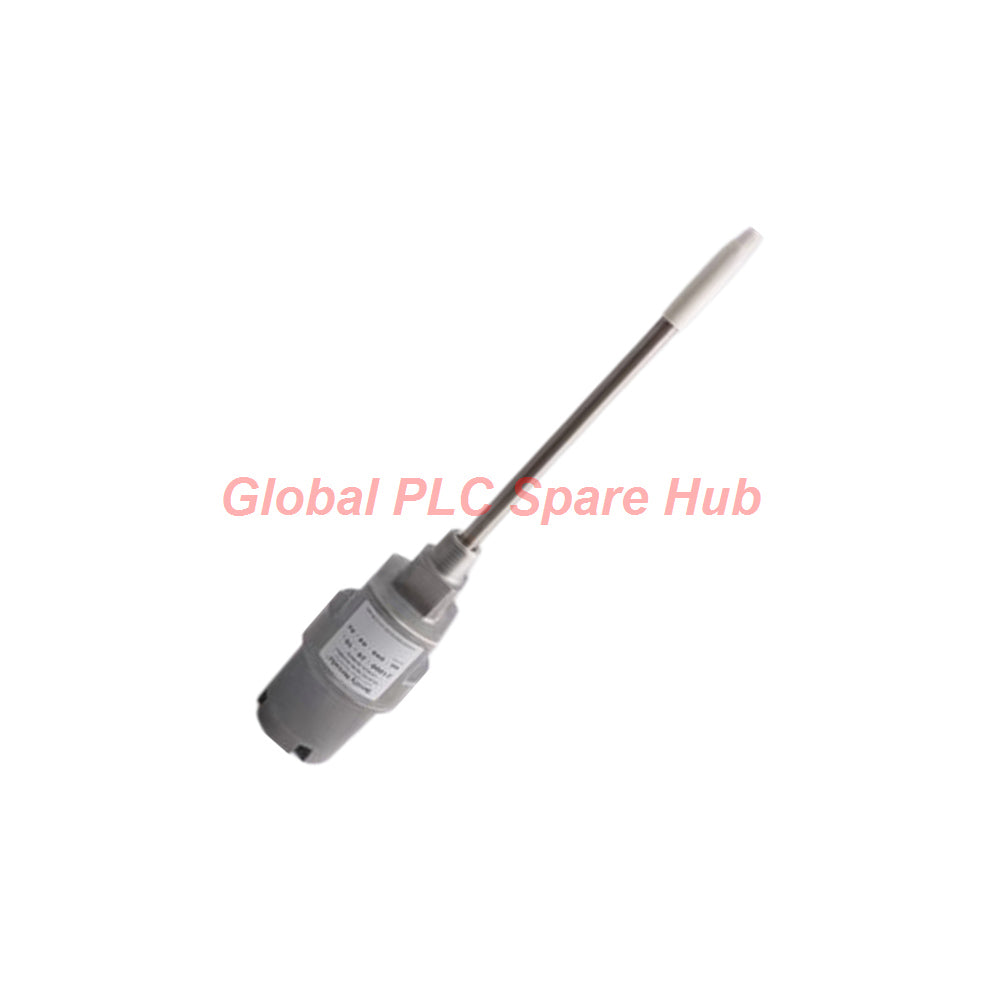

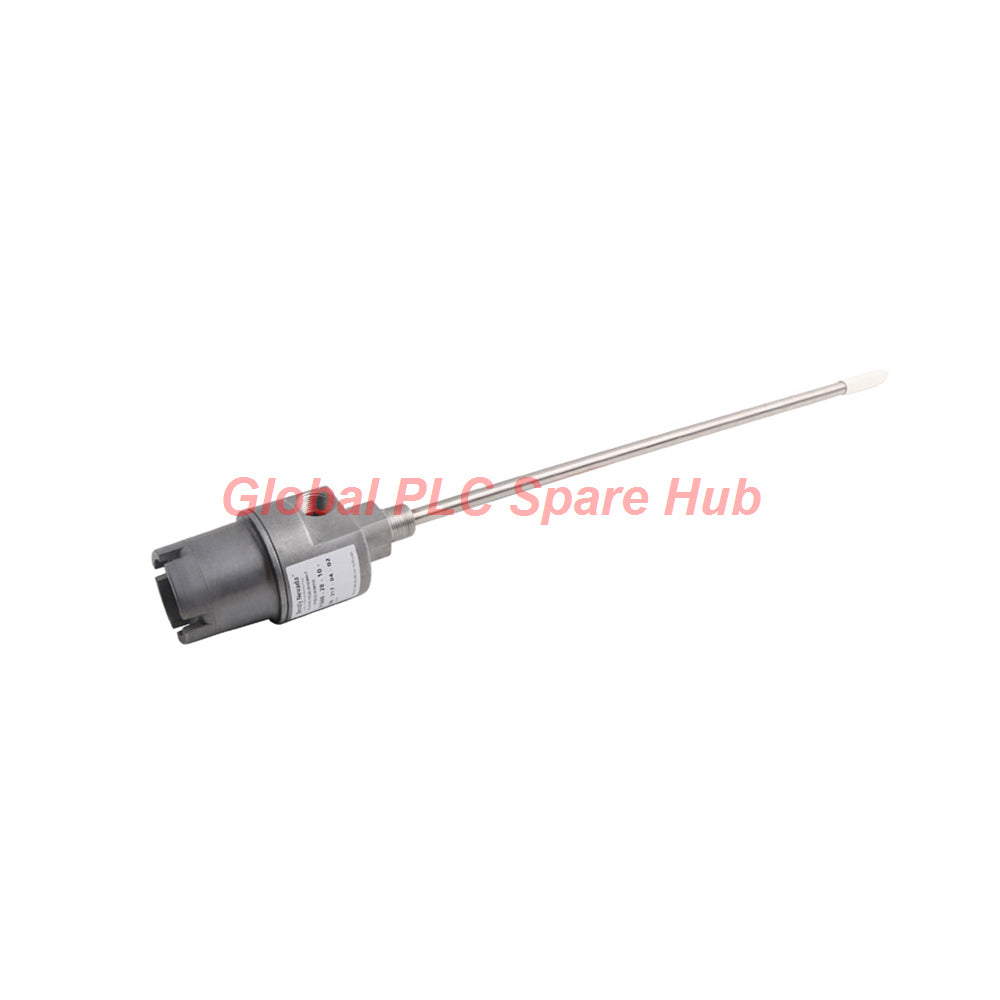

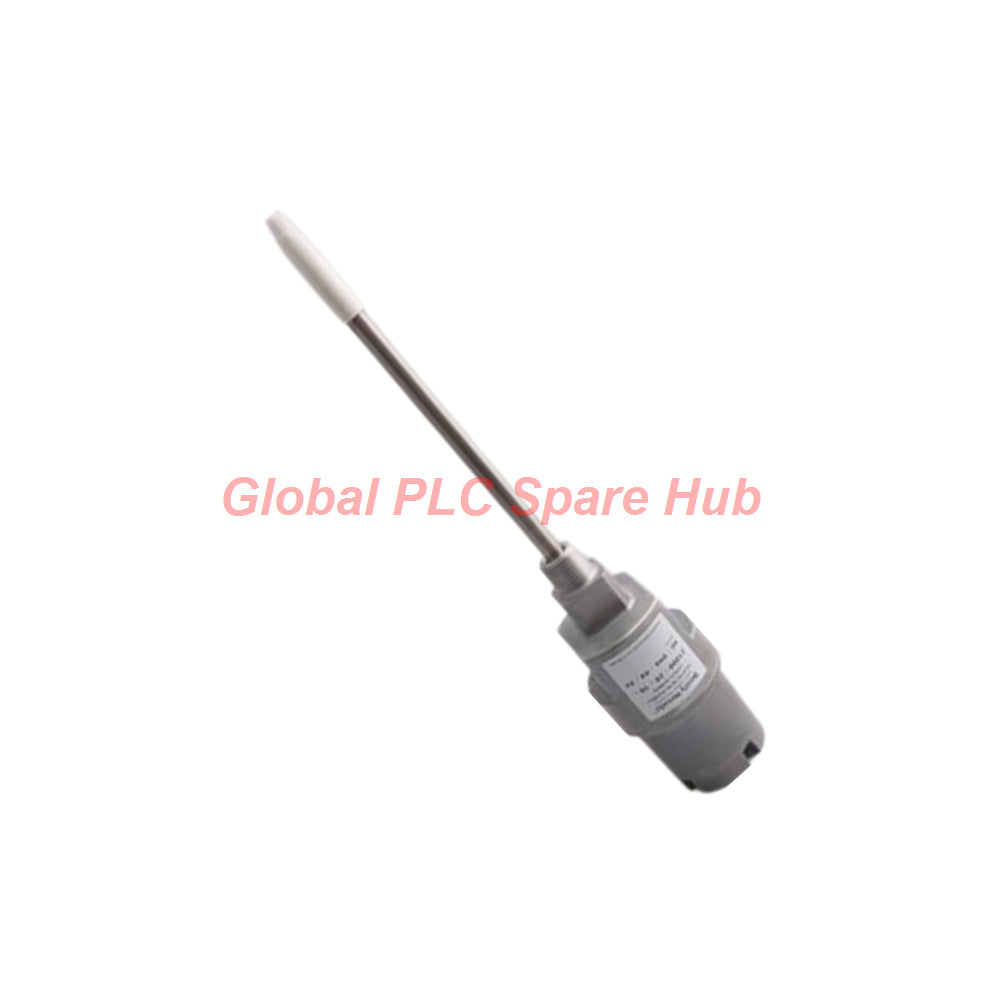

21000-16-10-00-037-03-02 Bently Nevada 3300 XL مجموعة مبيت مسبار التقارب

مقدمة هندسية

مجموعة 21000-16-10-00-037-03-02 هي نظام غطاء ميكانيكي قوي وعالي الجودة تم تصنيعه بواسطة Bently Nevada. صُممت هذه المجموعة لحماية الآلات التوربينية الحيوية، وتضم مسبار تقارب مقاس 8 مم من طراز 3300 XL مثبتًا عكسيًا داخل هيكل ألومنيوم متين وغطاء من الفولاذ المقاوم للصدأ 304، مما يضمن الامتثال الكامل لمعيار API 670 لمراقبة الاهتزازات الصناعية الثقيلة.

تصنيف التكوين ومصفوفة مواصفات اللاحقات

الهندسة المعمارية التقنية والمعايير الفيزيائية

تفصيل مكونات التجميع

• غطاء قبة واقية: غطاء لولبي ثقيل يلتف بإحكام في جسم الغطاء الرئيسي.
• منافذ الأنابيب الملولبة: منافذ مدمجة مصممة للأسلاك الميدانية الآمنة وتوصيلات الأنابيب.
• نظام إغلاق داخلي: حلقات O عالية التكامل وأختام خيط لمنع تسرب الرطوبة.
• تكوين التركيب العكسي: يضم مسبار تقارب خاص بالتركيب العكسي يتناسب مع عمق الاختراق 3.7 بوصة.

اللوجستيات، التنفيذ وشروط الضمان

• حالة المنتج: جديد المصنع وعبوة أصلية.
• حماية الضمان: مدعوم بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع.
• خدمات الشحن العالمية: إرسال سريع في غضون 24-48 ساعة باستخدام شركات الشحن الرائدة بما في ذلك FedEx و UPS و DHL.

سيناريوهات التطبيقات الصناعية

• مراقبة الآلات التوربينية: حماية التوربينات البخارية والغازية عن طريق إيواء مستشعرات الاهتزاز بالقرب من الأعمدة الدوارة.
• الضواغط الطاردة المركزية: قياس الموضع المحوري والاهتزاز الشعاعي في سلاسل الضواغط عالية الضغط.
• علب التروس الحيوية: توفير حماية ميكانيكية مستقرة ومتوافقة مع API 670 في البيئات البتروكيماوية الخطرة.

مراجعة Global PLC Spare HUB

مراجعة Global PLC Spare HUB: تُعد مجموعة الغطاء 21000-16-10-00-037-03-02 معيار الصناعة للمتانة الميكانيكية في بيئات الآلات المعادية. يضمن تركيبها من جسم الألومنيوم وغطاء الفولاذ المقاوم للصدأ 304 مقاومة ممتازة للإجهاد الحراري والاهتزاز الميكانيكي.

رؤى وخبرة Global PLC Spare HUB الميدانية

رؤى Global PLC Spare HUB: عند تركيب أغلفة مسبار التقارب في منصات الضاغط عالية الاهتزاز، يجب دائمًا استخدام مانع تسرب الخيوط المعتمد للمواقع الخطرة على مداخل الأنابيب 3/4-14 NPT للحفاظ على تصنيف CSA Type 4 بمرور الوقت.

مثال من المجال الهندسي: أثناء توقف قطار التوربينات الحاسم في مصفاة، استخدم الفنيون حلقات إحكام الكابل المرفقة التي تتناسب مع حجم الكابل من 1/4 إلى 5/16 بوصة في 21000-16-10-00-037-03-02. وقد ضمن ذلك إغلاقًا محكمًا ومقاومًا للرطوبة نجح في منع تسرب السوائل أثناء الغسيل بالضغط العالي.

الأسئلة الشائعة الاحترافية ودليل الشراء

• ماذا يشمل خيار التوصيل 03 لإنهاء الكابل؟
  يتضمن سدادة NPT مقاس 3/4-14 واحدة، مخفضًا من 3/4-14 إلى 1/2-14 NPT، وقبضة إحكام الكابل مزودة بجلب متنوعة تدعم أقطار الكابلات من 1/8 إلى 3/8 بوصة.
• هل أغلفة مسبار التقارب هذه معتمدة للمواقع الخطرة؟
  نعم، إنها تحمل موافقات الجمعية الكندية للمعايير (CSA)، وهي مصنفة كمقاومة للانفجار، وتعمل كأغلفة من نوع CSA Type 4 للمناطق الصناعية الخطرة.
• كيف يؤثر عمق اختراق المسبار على التكوين العام للمجموعة؟
  يشير رمز الاختراق -037- إلى عمق 3.7 بوصة، والذي يرتبط مباشرة بطول غلاف المسبار الداخلي وموضعه بالنسبة لمنفذ تركيب الآلة.
• ما هي عوامل دليل الشراء التي يجب مراعاتها عند طلب غطاء بديل؟
  تحقق من حجم خيط التركيب الدقيق (مثل 3/4-14 NPT)، وطول كابل المسبار المطلوب (1.0 متر في هذا التكوين)، وما إذا كان محول التباعد مطلوبًا لتخليص الغلاف المحدد لديك.
• كيف تنطبق الفحوصات التشخيصية على مجموعات غلاف المسبار الميكانيكي؟
  على الرغم من أن أغلفة الميكانيكية السلبية لا تحتوي على تشخيصات إلكترونية نشطة، إلا أن الفنيين يقومون بفحص الأختام الخارجية من نوع CSA Type 4، والحلقات O، وتركيبات الأنابيب بانتظام لضمان عدم تدهور الإشارة بسبب التلوث البيئي.
