21000-16-05-00-105-03-02 مبيت مجس التقارب بنتلي نيفادا

نظرة عامة على المنتج

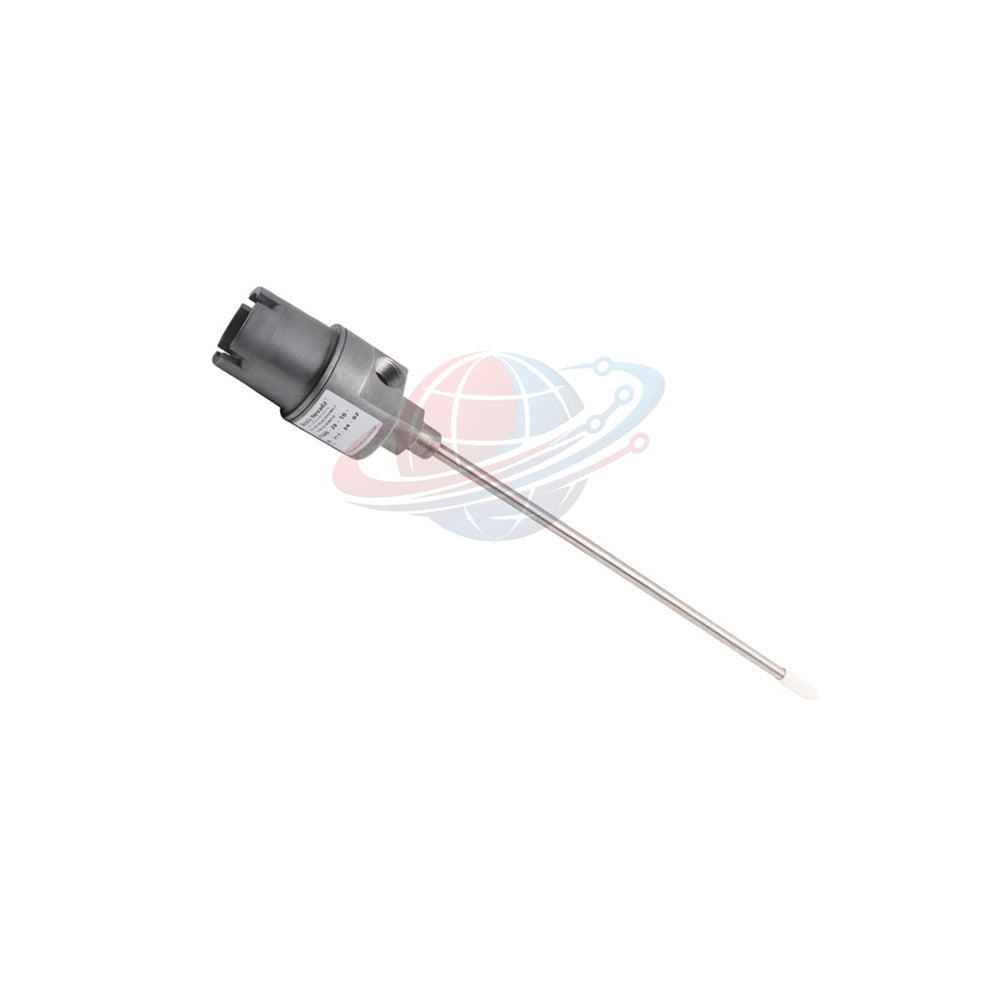

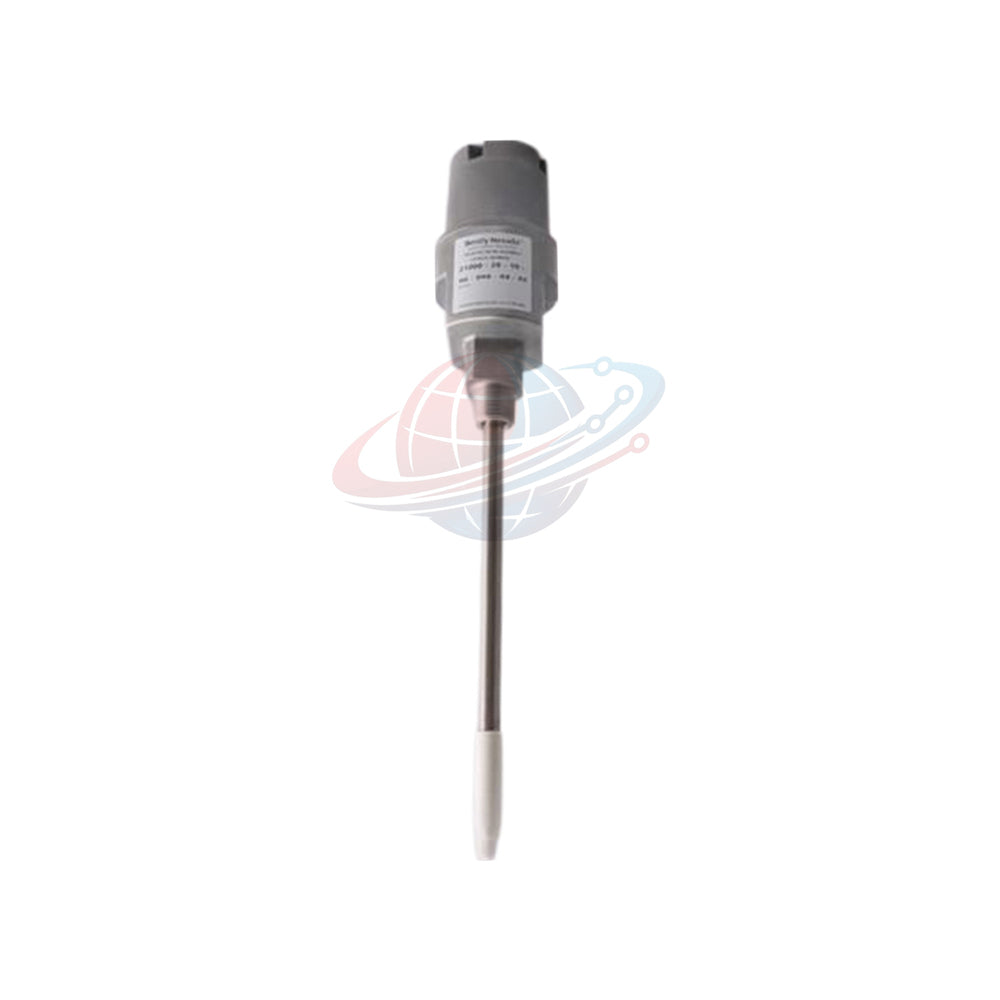

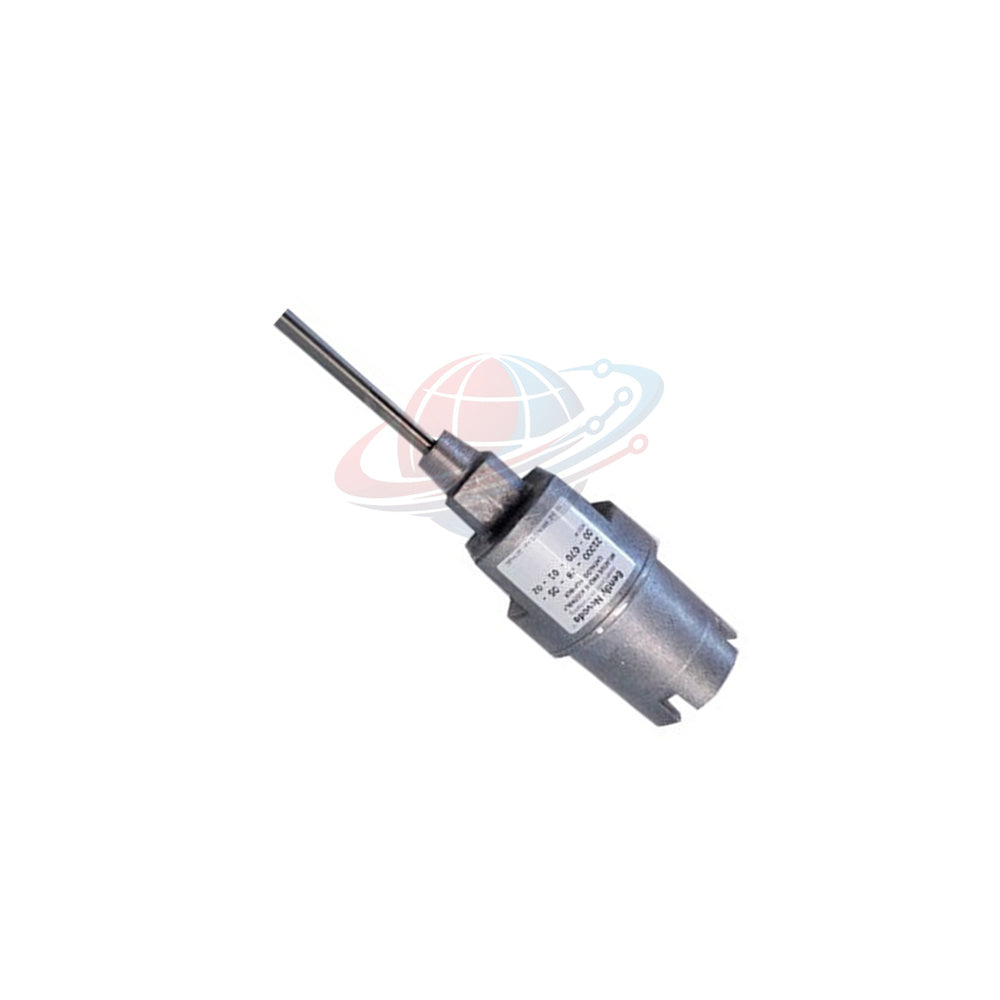

توفر مجموعة مبيت المجس التقاربي Bently Nevada 21000-16-05-00-105-03-02 حماية خارجية ضد الانفجار لأنظمة محولات التيار الدوامي. صُممت هذه الكبسولة المتينة لتلبية معايير API 670، وتتيح للمشغلين صيانة واستبدال المجسات التقاربية خارجيًا دون تفكيك أغطية غلاف الآلة. تجمع المجموعة بين مبيت قبة متين من الألومنيوم المصبوب وكم مجس من الفولاذ المقاوم للصدأ 304 لعزل المكونات الإلكترونية الحساسة عن البيئات الصناعية القاسية.

يدمج هذا التكوين المحدد مجسًا تقاربيًا من النوع 3300 XL 8 مم ذو تثبيت عكسي مع كابل بطول 0.5 متر. مصمم لقياس الاهتزاز الدقيق للعمود والموضع المحوري في الآلات الدوارة، يبسط المبيت ضبط الفجوة مع الحفاظ على سلامة محكمة للطقس وفقًا لمعايير NEMA 4 / Type 4. تتميز الوحدة بمنافذ مزدوجة للتوصيل، وأختام O-ring داخلية، وخيوط تثبيت دقيقة للتشغيل الموثوق به في الميدان.

الميزات والفوائد الرئيسية

• تصميم متوافق مع API 670: يتوافق تمامًا مع المتطلبات القياسية لمبيتات المجسات التقاربية المثبتة خارجيًا على المعدات الدوارة الحرجة.
• قابلية تعديل المجس الخارجي: يسمح بمعايرة الفجوة عبر الإنترنت وفحص المجس دون الحاجة إلى إيقاف تشغيل الآلات أو إزالة الغلاف.
• تصميم مزدوج المواد: يجمع بين جسم مبيت من الألومنيوم خفيف الوزن ومقاوم للتآكل مع غلاف حماية متين من الفولاذ المقاوم للصدأ 304.
• شهادة مقاومة للانفجار: معتمد من CSA للبيئات الخطرة من الفئة I، القسم 1/2 لحماية البنية التحتية الحيوية للمصنع.
• مجموعة تجهيزات كاملة: تتضمن سدادات NPT ومخفضات وأختام كابل متعددة الحلقات لتوصيل قناة حقل محكمة.
• مقاومة درجات الحرارة العالية: يحافظ على الختم البيئي عبر ظروف التشغيل المحيطة القاسية وصولاً إلى -50 درجة مئوية.

تحليل التكوين وشجرة لاحقة النموذج

يضمن فهم تحليل رقم الجزء الدقيق لـ Bently Nevada 21000-16-05-00-105-03-02 محاذاة الموقع الدقيقة:

• النموذج الأساسي: 21000 — مجموعة مبيت المجس التقاربي (جسم من الألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304)
  • خيار المجس (AA): -16 — مجس تقاربي 3300 XL 8 مم ذو تثبيت عكسي مع موصل
    • طول الكابل (BB): -05 — 0.5 متر (20 بوصة) كابل مجس
      • محول المسافة (CC): -00 — لا يوجد محول مسافة مثبت
        • طول الاختراق (DDD): -105 — طول اختراق المجس (الخيار D = 10.5 بوصة)
          • خيار التجهيزات (EE): -03 — قابس NPT واحد 3/4-14، مخفض NPT واحد 3/4 إلى 1/2، قابض ختم الكابل واحد مع حلقات مطاطية
            • خيط التثبيت (FF): -02 — خيط تثبيت خارجي NPT 3/4-14

المواصفات الفنية

تظهر جميع المعلمات الوظيفية لـ Bently Nevada 21000-16-05-00-105-03-02 أدناه، منظمة حسب الفئات الميكانيكية والبيئية.

المعدات المستهدفة وسيناريوهات التطبيق

• أنظمة مراقبة اهتزاز عمود المحمل الرئيسي لتوربينات البخار والغاز.
• استشعار موضع دفع ضاغط الطرد المركزي متعدد المراحل والإزاحة الشعاعية.
• منصات قياس عمود مضخة تغذية الغلايات الصناعية الثقيلة.
• مراقبة تقارب عمود علبة التروس عالي السرعة في بيئات التكرير القاسية.

قدرات التشخيص وإدارة الرنين

يدعم Bently Nevada 21000-16-05-00-105-03-02 مراقبة صحة الآلة في الوقت الفعلي من خلال قياس التيار الدوامي عالي التردد. يتتبع تتبع الفجوة الديناميكية عدم اتزان العمود، واختلال المحاذاة، وتآكل المحامل، وانجراف الموضع المحوري قبل حدوث التلامس الفعلي.

عند اختيار أعماق اختراق كم المجس التي تزيد عن 12 بوصة (300 مم)، يمكن أن يؤثر الرنين الميكانيكي على دقة الإشارة. يمنع تثبيت دعامة كم داخلية بالقرب من الطرف رنين الاهتزاز الناتج عن التدفق أو الآلة، مما يضمن نقل إشارة اهتزاز نظيفة إلى الشاشة.

رؤية وخبرة Global PLC Spare HUB الميدانية

في تجربتنا الميدانية في تعديل التوربينات، يوفر 21000-16-05-00-105-03-02 حماية فائقة ضد ضباب الزيت وتغلغل الرطوبة. ومع ذلك، يجب على الفنيين التحقق من الخلوصات الداخلية للعلبة أثناء التثبيت. بالنسبة لأطوال اختراق الكم الأقل من 2.0 بوصة، غالبًا ما يكون حفر غلاف الآلة ضروريًا لإزالة التداخل المعدني في مجال التيار الدوامي من المنظر الجانبي أو الخلفي.

يجب دائمًا فحص حلقات O-ring لختم الخيط الداخلي قبل إحكام غطاء القبة. يمنع تطبيق طبقة خفيفة من شحم الفلوروسيليكون على خيوط المبيت تآكل الخيوط على أجسام الألومنيوم، مما يجعل تعديلات فجوة المجس المستقبلية سريعة وخالية من المتاعب.

شروط الامتثال والشحن والضمان

• محتويات العبوة: 1 × مجموعة مبيت المجس التقاربي Bently Nevada 21000-16-05-00-105-03-02 جديدة ومغلقة من المصنع مع مجموعة تجهيزات -03 كاملة ووثائق اختبار.
• تغطية الضمان: مدعومة بضمان استبدال كامل لمدة 12 شهرًا يبدأ من تاريخ فاتورة الشراء.
• الخدمات اللوجستية السريعة: يتم الشحن في غضون 24-48 ساعة عبر شركات الشحن السريع المميزة بما في ذلك FedEx و UPS و DHL.

الأسئلة الشائعة (FAQ)

السؤال: ما هو الغرض من خيار ملصق علم الكابل بطول 0.5 متر على أكمام الاختراق الطويلة؟

الجواب: عندما يترك اختراق الكم قسمًا صغيرًا فقط من الكابل مرئيًا، يتم طباعة أرقام الأجزاء والأرقام التسلسلية على ملصق علم مكشوف لتسهيل التعرف عليها.

السؤال: ما هو مدى الضبط المادي المتاح أثناء ضبط فجوة المجس؟

الجواب: يوفر الخيار D مدى ضبط يبلغ ±0.5 بوصة (±13 مم) لضبط فجوة المجس الدقيقة دون تغيير الأكمام.

السؤال: ما هي أحجام القطر الخارجي للكابل التي تناسب مجموعة ختم الحلقات المطاطية -03 المضمنة؟

الجواب: يوفر قابض ختم الكابل المضمن حلقات مطاطية تناسب أقطار الكابلات من 1/8 إلى 3/16 بوصة، و 1/4 إلى 5/16 بوصة، و 5/16 إلى 3/8 بوصة.

السؤال: لماذا يلزم دعم للكم لخيارات الاختراق الطويلة؟

الجواب: تتطلب أعماق الاختراق التي تزيد عن 12 بوصة (300 مم) دعمًا بالقرب من الطرف لمنع رنين الكابولي الناتج عن اهتزاز الآلة.

السؤال: هل يمكن استخدام مجموعة المبيت هذه في التركيبات الخطرة الآمنة جوهريًا؟

الجواب: نعم، عند توصيلها بحواجز معتمدة وفقًا للرسم التحكمي 140979، تفي المجموعة بمتطلبات CSA غير القابلة للاشتعال ومقاومة الانفجار للمناطق من الفئة I، القسم 1 والقسم 2.
