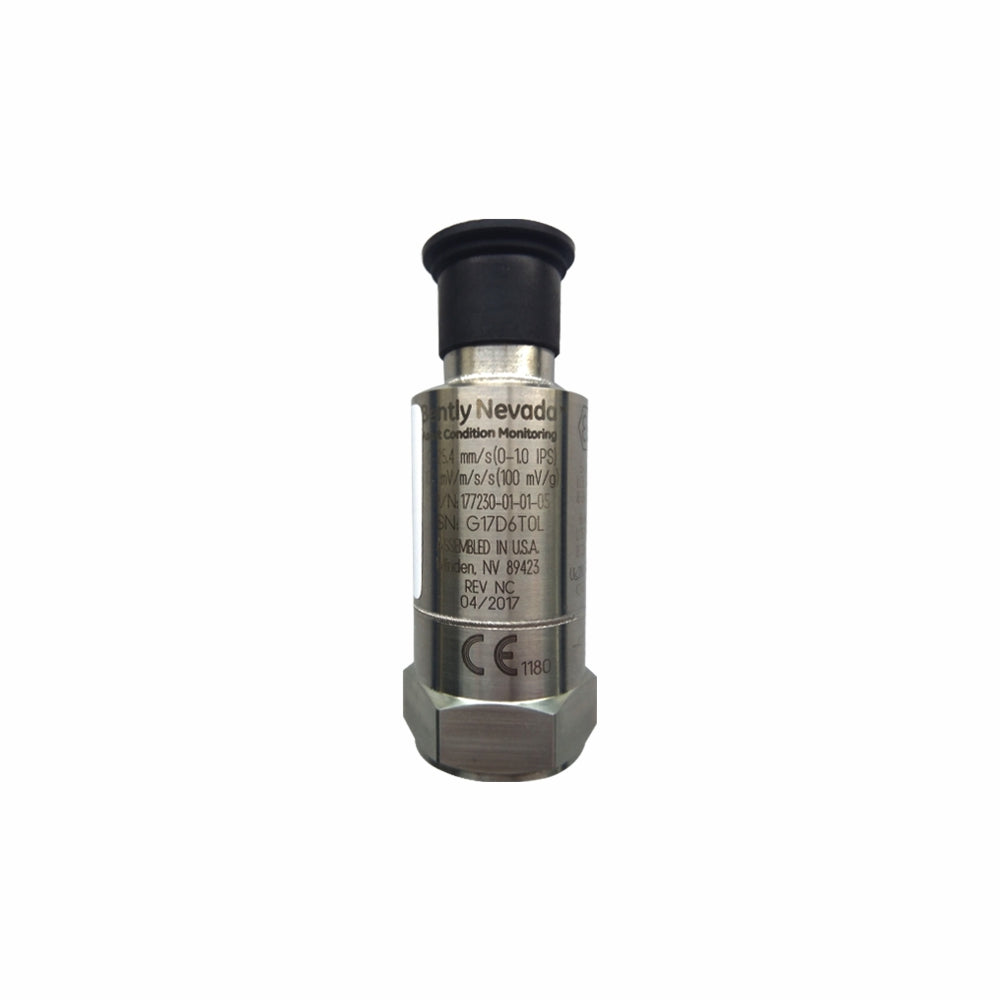

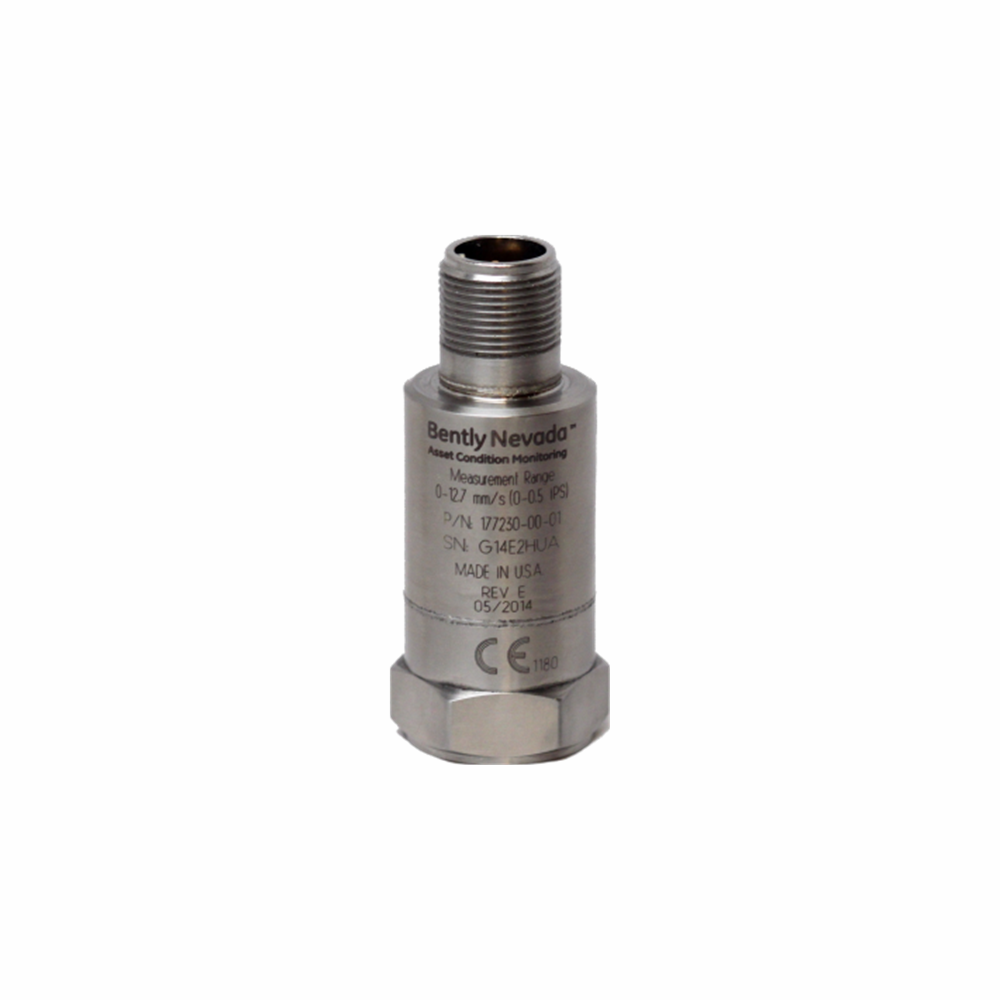

مستشعر زلزالي بنتلي نيفادا الاهتزاز 4-20 مللي أمبير 177230-02-02-05

نظرة عامة عن المنتج

يعد Bently Nevada 177230 177230-02-02-05 جهاز إرسال اهتزاز زلزالي يعمل بحلقة 4-20 مللي أمبير.

يقوم المهندسون بدمج مقياس التسارع ذو الوضع القصي من نوع بيزوسيراميك مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم الموزعة (DCS) وأنظمة المراقبة والتحكم في الحصول على البيانات (SCADA) لمراقبة سرعة الاهتزاز الكلية المستمرة.

يقوم بتحويل ذروة سرعة الاهتزاز إلى إشارة حلقة تيار قياسية صناعية 4-20 مللي أمبير عبر اتصال ثنائي الأسلاك.

يشتمل الهيكل المصنوع من الفولاذ المقاوم للصدأ 316L والمغلق بإحكام على موصل MIL-C-5015 ثلاثي المسامير بخروج علوي يوفر كلاً من مخرج حلقة 4-20 مللي أمبير وإشارة تسارع ديناميكية غير مخزنة عبر المسمار C.

تفصيل التكوين

يوضح الجدول أدناه هيكل رمز الطلب التفصيلي للنموذج 177230-02-02-05.

الهندسة الفنية ومعلمات النظام

يتم تنظيم المواصفات الفنية الرئيسية في مجالات معلمات وظيفية مميزة أدناه.

• المواصفات الفيزيائية العامة
  • اسم العلامة التجارية: Bently Nevada
  • رمز جزء النموذج: 177230-02-02-05
  • بناء الهيكل: فولاذ مقاوم للصدأ 316L مغلق بإحكام
  • نوع الموصل: MIL-C-5015 ثلاثي المسامير بخروج علوي، هيكل من الفولاذ المقاوم للصدأ 316L
  • الأبعاد الفيزيائية: قطر 25.4 مم (1.00 بوصة) × ارتفاع 66.0 مم (2.60 بوصة)
  • كتلة الوحدة: 131 جرام (4.62 أونصة) الوزن الصافي النموذجي
  • مواصفات فتحة التركيب: فتحة هيكل مركزية ملولبة 1/4-28 UNF
• الاستجابة الكهربائية والديناميكية
  • مصدر طاقة الإثارة: طاقة حلقة 12 إلى 30 فولت تيار مستمر (التيار محدود بـ 40 مللي أمبير)
  • إخراج الإشارة الأساسية: حلقة 4 إلى 20 مللي أمبير (المسمار A = موجب، المسمار B = عائد)
  • إشارة الإخراج الديناميكي: إشارة تسارع ديناميكية غير مخزنة عند المسمار C (بالنسبة للمسمار B)
  • وقت الاستقرار: أقل من 15 ثانية لتصل إلى 2% من القيمة النهائية المستقرة
  • تردد الرنين المركب: أكبر من 12 كيلو هرتز
  • الحساسية العرضية: أقل من 5% من حساسية المحور الأساسي
  • العزل الكهربائي: أكبر من 10^8 أوم؛ تصنيف جهد الانهيار 600 فولت تيار متردد (<1 مللي أمبير تسرب)
• التسامح البيئي والتشغيلي
  • درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
  • حد الرطوبة النسبية: حتى 100% تكثيف (حالة غير مغمورة)
  • مقاومة الصدمات: 9,810 م/ث² (1,000 جرام ذروة) أقصى تصنيف لاختبار السقوط
  • نطاق عزم التركيب: 4 إلى 7 نيوتن متر (35.4 إلى 62.0 رطل بوصة)

المعدات المستهدفة وسيناريوهات التطبيق

توفر أجهزة إرسال الزلازل التي تعمل بالحلقة حماية فعالة من حيث التكلفة للآلات عبر أصول المصنع العامة.

• المحركات والمراوح الكهربائية: تراقب سرعة اهتزاز الغلاف لاكتشاف اختلال التوازن وتدهور قفص المحمل.
• مراوح أبراج التبريد: تكتشف ارتخاء الهيكل واختلال التوازن الديناميكي الهوائي للشفرات في البيئات الخارجية الرطبة.
• مضخات المياه الطاردة المركزية: تقيس مستويات الاهتزاز الكلية الناتجة عن التجويف الهيدروليكي أو عدم محاذاة العمود.
• صناديق التروس الصناعية: تتتبع استجابة سرعة الغلاف لتحديد أعطال شبكة أسنان التروس عالية التردد.

قدرات التشخيص وتوصيل الإشارة

يتميز الموديل 177230-02-02-05 بتكوين إخراج مزدوج عبر تصميم توصيل موصل MIL ثلاثي المسامير.

رؤية Global PLC Spare HUB

أثناء ترقية الصيانة التنبؤية في منشأة لمعالجة المياه، احتاج المهندسون إلى مراقبة مستمرة على المضخات عالية الضغط.

كان نظام التحكم الحالي في المصنع يفتقر إلى فتحات مخصصة لحامل مراقبة الاهتزاز ولكنه كان يحتوي على قنوات PLC مفتوحة 4-20 مللي أمبير.

سمح تركيب الموديل 177230-02-02-05 بالاندماج المباشر في PLC الحالي دون شراء مكيفات إشارة متخصصة.

عندما أشارت اتجاهات السرعة الروتينية 4-20 مللي أمبير إلى خط أساس مرتفع، قام فنيو موثوقية المجال بتوصيل محلل اهتزاز محمول بالمسمار C.

سمح إخراج التسارع الديناميكي غير المخزن بتحليل طيفي فوري لـ FFT، مما كشف عن تنقر مبكر في المسار الخارجي للمحمل قبل حدوث فشل كارثي.

إرشادات التركيب والتثبيت

التزم بهذه الخطوات الفنية عند تركيب أجهزة إرسال الزلازل على نقاط توازن الآلات الدوارة.

• جهز سطح تركيب ناعم ومسطح مع تشطيب سطحي يبلغ 0.8 ميكرومتر (32 ميكروبوصة) Ra أو أفضل.
• ضع مركب قفل الخيط باعتدال وشد مسمار التركيب 1/4-28 UNF إلى 4-7 نيوتن متر (35.4-62.0 رطل بوصة).
• تأكد من أن جهد الإثارة يتراوح بين 12 فولت تيار مستمر و 30 فولت تيار مستمر؛ استخدم مقاومات حلقة 250 أوم لتحويل PLC من 1-5 فولت تيار مستمر.
• وجه الأسلاك المزدوجة المجدولة المحمية مع تأريض الدرع عند طرف خزانة PLC فقط لمنع حلقات التأريض.

المشتريات والشحن وضمان 12 شهرًا

نحن نوفر أجهزة مراقبة الحالة الصناعية الأصلية عالميًا مع ضمانات دعم الخدمة الكاملة.

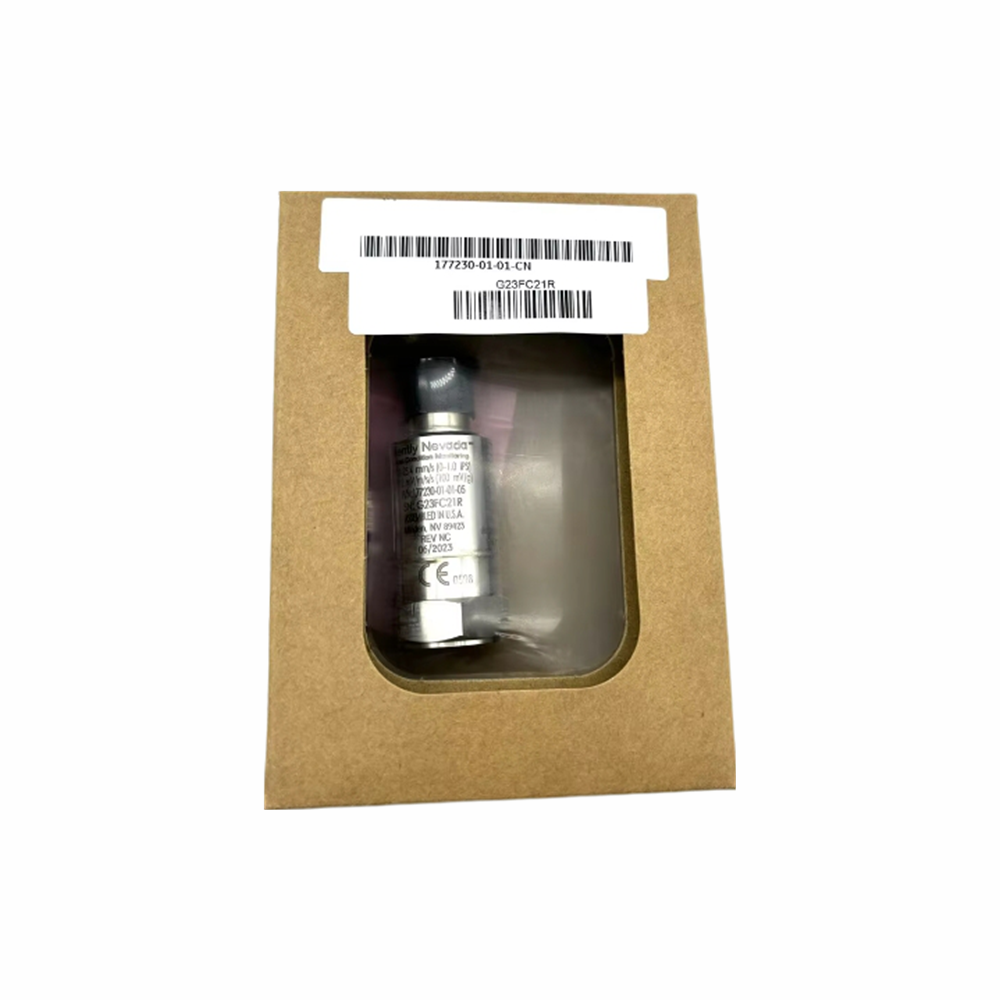

• محتويات العبوة: 1 × وحدة إرسال زلزالي Bently Nevada 177230-02-02-05.
• شروط الضمان: مدعوم بضمان استبدال شامل لمدة 12 شهرًا.
• الخدمات اللوجستية العالمية: إرسال دولي سريع عبر شركات الشحن السريع FedEx أو UPS أو DHL.
• وقت معالجة الطلب: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.

الأسئلة المتكررة

س: ما هي الفائدة التشغيلية الأساسية لاتصال طرف المسمار C؟

ج: يوفر المسمار C إشارة تسارع ديناميكية غير مخزنة، مما يسمح للمحللين بتوصيل محللات الطيف المحمولة دون تعطيل حلقة PLC ذات 4-20 مللي أمبير.

س: لماذا يتم تحديد وقت الاستقرار بما يصل إلى 15 ثانية بعد تطبيق طاقة الحلقة؟

ج: تتطلب دوائر مكبرات الشحن الداخلية ما يصل إلى 15 ثانية لتثبيت جهود التحيز الداخلية قبل أن تستقر قراءات الإخراج في حدود 2% من القيمة الفعلية.

س: هل يمكن تشغيل جهاز الإرسال هذا 4-20 مللي أمبير مباشرة من طاقة حلقة PLC القياسية 24 فولت تيار مستمر؟

ج: نعم. تقبل الوحدة جهود إمداد تتراوح من 12 فولت تيار مستمر إلى 30 فولت تيار مستمر، مما يجعلها متوافقة مباشرة مع مصادر طاقة أتمتة العمليات القياسية 24 فولت تيار مستمر.

س: كيف يؤثر اختيار الخيار -02 منخفض التردد (3 هرتز) على مراقبة الآلات ذات السرعة المنخفضة؟

ج: يوسع تردد الزاوية السفلية 3 هرتز قياس السرعة الدقيق إلى 180 دورة في الدقيقة، مما يجعله مناسبًا للمراوح والمضخات الدوارة الأبطأ.

س: ما هي خدمات الشحن السريع المستخدمة لإرسال البدائل الميدانية العاجلة؟

ج: نقوم بمعالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة باستخدام شركات الشحن السريع العالمية بما في ذلك FedEx و UPS و DHL.
