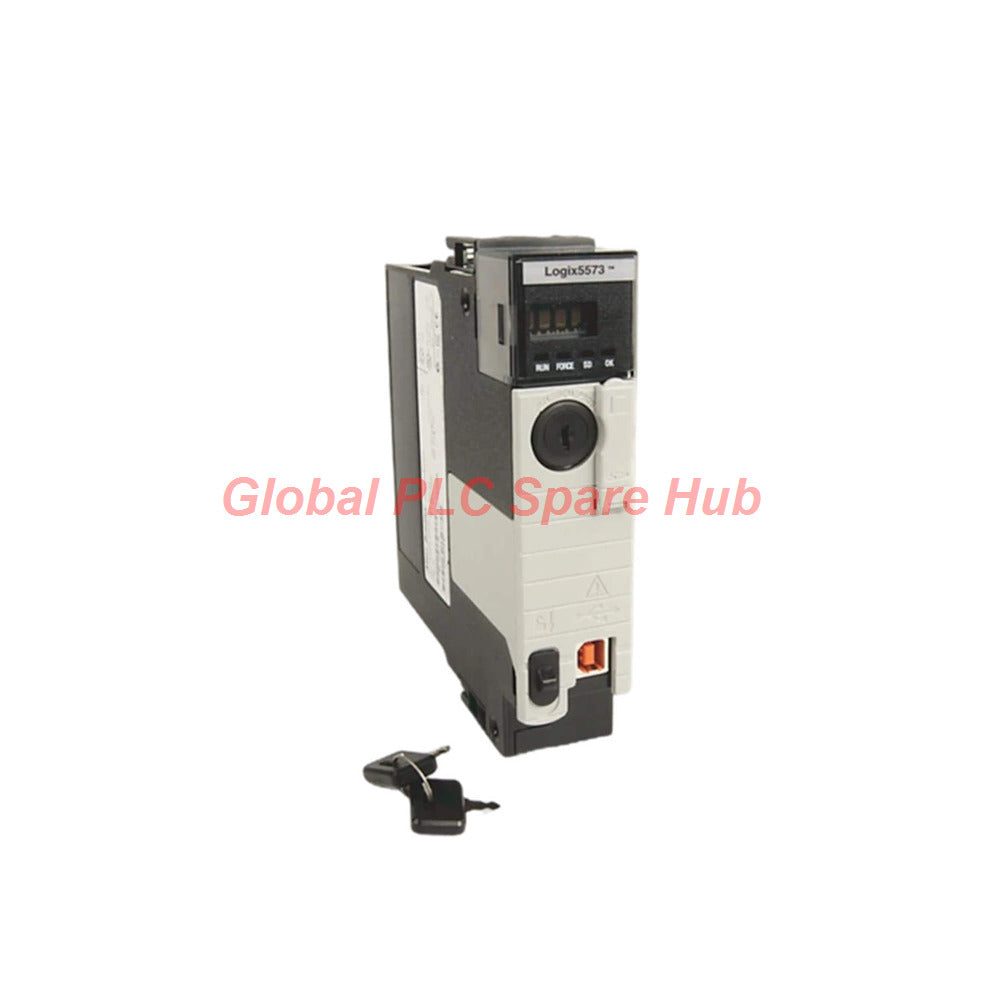

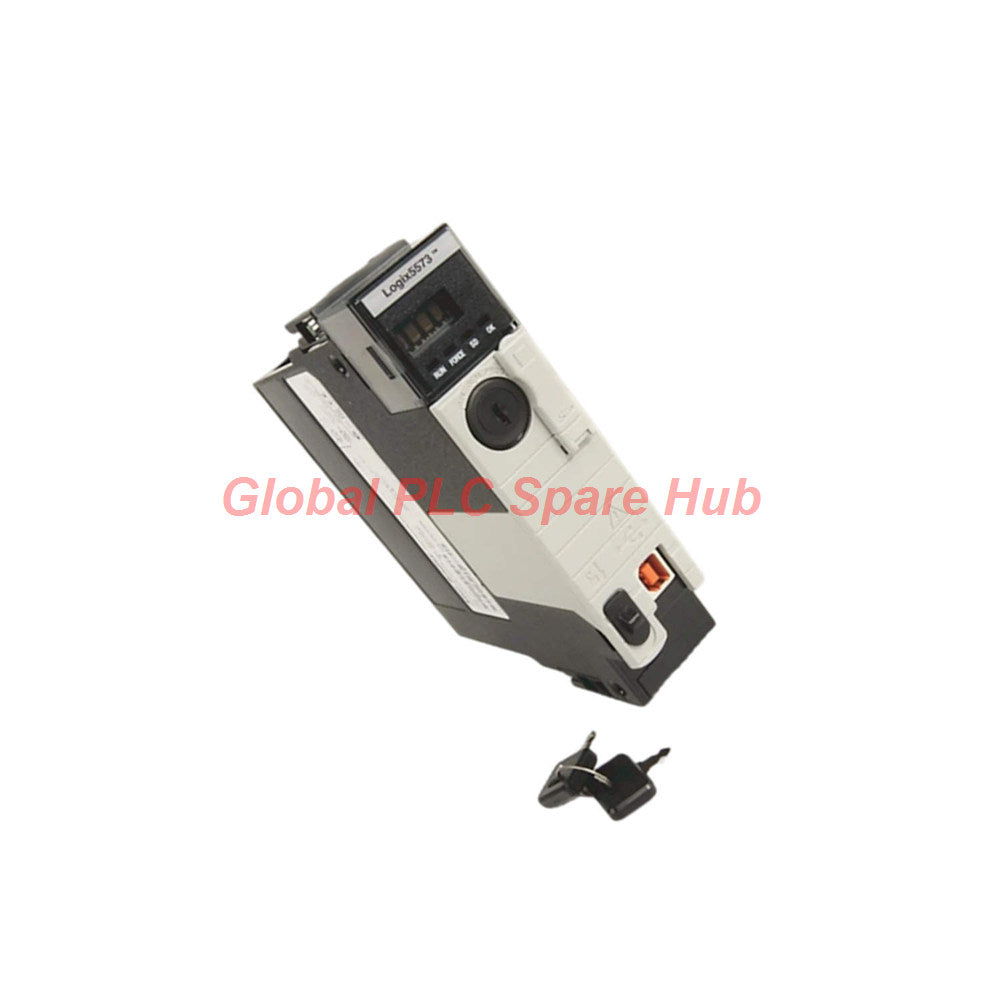

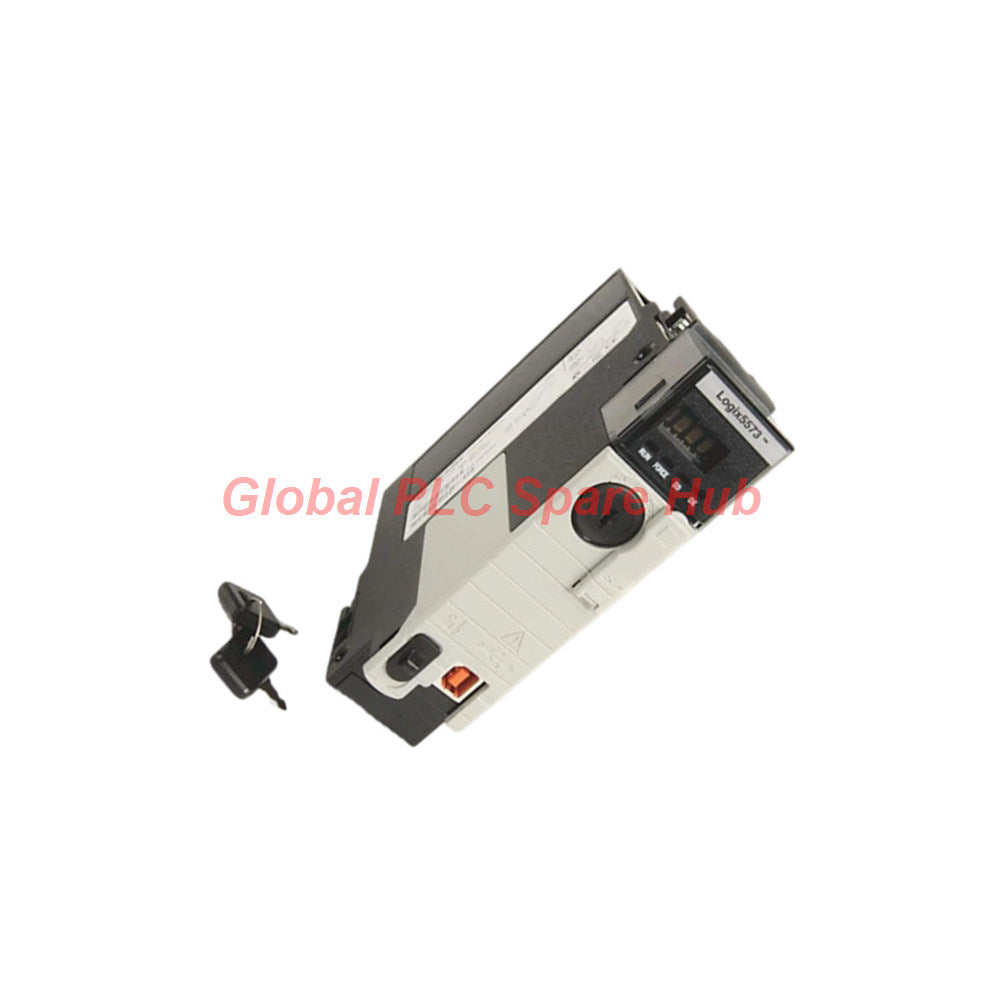

وحدة التحكم PAC طراز 1756-L73 ControlLogix 5570 من Allen-Bradley

وصف المنتج

يعد 1756-L73 وحدة تحكم أتمتة قابلة للبرمجة (PAC) عالية الأداء تنتمي إلى فئة منتجات ControlLogix 5570. تم تصميم هذا المعالج لأتمتة المصانع على نطاق واسع وتطبيقات العمليات المعقدة، ويدعم كلاً من الطوبولوجيا البسيطة والمتكررة عالية التوفر. يتميز بذاكرة مستخدم سعة 8 ميجابايت وذاكرة إدخال/إخراج مخصصة سعة 0.98 ميجابايت. باستخدام تقنية تخزين الطاقة المتكاملة، يلغي 1756-L73 الحاجة إلى بطاريات الليثيوم للاحتفاظ بمحتويات الذاكرة المتطايرة أثناء دورات الطاقة.

رؤى من Global PLC Spare HUB

يعد ControlLogix 1756-L73 حجر الزاوية في بنيات Rockwell Automation من المستوى المتوسط إلى الكبير. من خلال فصل ذاكرة تنفيذ المستخدم عن مساحة معالجة الإدخال/الإخراج، فإنه يحافظ على أوقات مسح سريعة حتى عند التعامل مع مهام الاتصال عالية الكثافة. يقلل منفذ USB 2.0 الأصلي بشكل كبير من وقت التشغيل مقارنة بالواجهات التسلسلية القديمة، مما يتيح تحديث البرامج الثابتة والوصول التشخيصي السريع. تمثل هذه الوحدة أصلًا موثوقًا به على المدى الطويل للمصانع التي تنتقل بعيدًا عن أجيال الأجهزة القديمة دون إعادة كتابة المنطق القديم.

توافق المعدات المستهدفة

يتم تثبيت هذا المعالج مباشرة في أي هيكل ControlLogix قياسي أو مقاوم للتآكل:

• سلسلة الهيكل القياسية: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17
• أنواع الهيكل K المغلفة بالتوافق: 1756-A4K, 1756-A7K, 1756-A10K, 1756-A13K, 1756-A17K
• وحدات الطاقة القياسية: 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75, 1756-PH75
• أنظمة الطاقة الاحتياطية: 1756-PA75R, 1756-PA75RK, 1756-PB75R, 1756-PB75RK, 1756-PSCA2, 1756-PSCA2K

المواصفات الفنية

• العلامة التجارية: ألين برادلي / روكويل أتمتة
• رقم الموديل: 1756-L73
• سلسلة وحدة التحكم: ControlLogix 5570
• نوع الوحدة: وحدة المعالجة المركزية (CPU)
• ذاكرة تطبيق المستخدم: 8 ميجابايت
• تخصيص ذاكرة الإدخال/الإخراج: 0.98 ميجابايت
• سعة الإدخال/الإخراج الرقمي الكلية: 128,000 إشارة كحد أقصى
• سعة الإدخال/الإخراج التناظري الكلية: 4,000 إشارة كحد أقصى
• هندسة المهام: 32 مهمة تنفيذ متزامنة
• سعة البرنامج: 100 تطبيق لكل مهمة فردية
• الواجهة المحلية: منفذ USB 2.0 واحد يعمل بسرعة 12 ميجابت في الثانية
• الشبكات المدعومة: EtherNet/IP, ControlNet, DeviceNet, SynchLink, DH+, Remote I/O (RIO)
• الحركة المتكاملة: تدعم SERCOS، والحركة التناظرية، و CIP Motion عبر EtherNet/IP
• لغات البرمجة: Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC)
• سحب التيار الخلفي (5.1 فولت تيار مستمر): 800 مللي أمبير
• سحب التيار الخلفي (1.2 فولت تيار مستمر): 5 مللي أمبير
• تبديد الطاقة: 2.5 واط
• التبديد الحراري: 8.5 وحدة حرارية بريطانية في الساعة
• جهد العزل المستمر: 30 فولت مستمر (نوع عزل أساسي)
• تصنيف اختبار العازل الكهربائي: 500 فولت تيار متردد لمدة 60 ثانية
• فئة الأسلاك: الفئة 3 على مسارات منفذ USB
• العرض المادي: عامل شكل فتحة واحدة
• تصنيف الغلاف: بناء مفتوح النمط (0.25 كجم الوزن الصافي)
• درجة حرارة التشغيل المحيطة: 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية)
• نطاق درجة حرارة التخزين: -40 إلى 185 درجة فهرنهايت (-40 إلى 85 درجة مئوية)
• نطاق الرطوبة النسبية: 5 إلى 95 بالمائة مستويات غير متكثفة
• مقاومة اهتزاز التشغيل: تسارع 2 جرام عند تردد 10 إلى 500 هرتز
• تصنيف صدمة التشغيل: 30 جرام قوة قصوى
• حد صدمة عدم التشغيل: 50 جرام قوة قصوى (45 جرام مع بطاقة SD مُدخلة)

قدرات التشخيص وإدارة الأخطاء

• يتتبع محرك التنفيذ المتكامل المهام الموجودة على اللوحة ويسجل مشغلات الأحداث.
• تقوم وحدة المعالجة بإجراء فحوصات مستمرة لسلامة الذاكرة في الخلفية.
• تقارير مقاييس الحالة صحة الاتصال عبر شبكات اللوحة الخلفية المحلية.
• تسجل سجلات الأجهزة فخاخ أخطاء البرامج المحددة على الفور.
• يتم بث التشخيصات التشغيلية في الوقت الفعلي مباشرة عبر منفذ USB المدمج.

سيناريوهات العملية النموذجية

• حلقات التحكم في الحركة المنسقة عالية المحور عبر خطوط التجميع الآلية.
• إدارة الإدخال/الإخراج البعيد الموزعة على نطاق واسع في مرافق معالجة مياه الصرف الصحي.
• تكوينات التحكم الاحتياطية الساخنة داخل تطبيقات توليد الطاقة.
• تركيز بيانات خطوط أنابيب النفط والغاز المتخصصة عبر ناقلات الحقول القديمة.

إرشادات الشراء والاختيار

• تحقق من أن منطق تطبيقك وقواعد بيانات العلامات لا تتجاوز عتبة الذاكرة البالغة 8 ميجابايت.
• اختر وحدة التحكم هذه إذا كانت مواصفات السلامة أو وقت التشغيل تتطلب تكرار الأجهزة.
• تأكد من أنك تمتلك برنامج Studio 5000 Logix Designer المتوافق مع أجهزة 5570.
• اختر الأجزاء المطابقة ذات البادئة K إذا كانت بيئتك تتطلب حماية طلاء متوافقة.

شروط اللوجستيات والتسليم والضمان

• نافذة الإرسال: يتم معالجة الطلبات وإرسالها في غضون 24 إلى 48 ساعة بعد تأكيد الدفع.
• شركات الشحن: يتم إدارة النقل العالمي السريع بواسطة FedEx و UPS و DHL Express.
• تغطية الضمان: يتضمن ضمان أداء صناعي شامل لمدة 12 شهرًا يبدأ من تاريخ الشحن.

الأسئلة الشائعة

كيف تعمل وحدة تخزين الطاقة الخالية من البطاريات في هذا المعالج أثناء انقطاع التيار الكهربائي لفترات طويلة؟

يتم شحن هيكل المكثف المتكامل تلقائيًا من طاقة اللوحة الخلفية أثناء التشغيل العادي للنظام. عند فقدان الطاقة الرئيسية، توفر هذه الشحنة المخزنة طاقة كافية لنسخ ذاكرة التنفيذ المتطايرة بأمان إلى ذاكرة الفلاش غير المتطايرة المدمجة.

هل يمكن لهذه الوحدة أن تتواجد جنبًا إلى جنب مع الوحدات النمطية القديمة في لوحة خلفية من سلسلة 1756 الأقدم؟

نعم، يعمل المعالج ضمن جميع خيارات هيكل 1756 القياسية. ومع ذلك، يجب عليك التحقق من أن مصدر الطاقة المثبت يلبي متطلبات الجهد المزدوج المحددة البالغة 800 مللي أمبير عند 5.1 فولت تيار مستمر و 5 مللي أمبير عند 1.2 فولت تيار مستمر.

ما هو التأثير العملي لوجود 0.98 ميجابايت من ذاكرة الإدخال/الإخراج المخصصة مفصولة عن ذاكرة المستخدم؟

يضمن تصميم المنطقة المزدوجة هذا أن حركة مرور الشبكة الكثيفة أو تكوينات الإدخال/الإخراج الكبيرة لا تستهلك مساحة الذاكرة اللازمة لتنفيذ رمز التطبيق. إنه يعمل على استقرار أوقات المسح ويمنع أعطال البرنامج الناتجة عن تجاوز سعة تخصيص الذاكرة.

ما هو إصدار البرامج الثابتة المطلوب لتنفيذ التكرار مع هذه الوحدة؟

تتطلب الطوبولوجيا المتكررة حزم برامج ثابتة معززة محددة داخل Studio 5000. يجب عليك الرجوع إلى مركز توافق المنتج وتنزيله من Rockwell (PCDC) لمطابقة سلسلة الأجهزة الدقيقة الخاصة بك مع مراجعة التكرار المعتمدة.

هل بطاقة رقمية آمنة خارجية مطلوبة لتشغيل النظام حلقات برنامجه؟

لا، يقوم وحدة التحكم بتنفيذ البرامج مباشرة من مساحة الذاكرة الداخلية المتطايرة. تعمل بطاقة SD الصناعية الاختيارية كنسخة احتياطية غير متطايرة لتحميلات البرامج الثابتة اليدوية أو استعادة رمز المستخدم عند صيانة المعدات الميدانية.
