كابل ربط مصفح بنتلي نيفادا 16710-20 | تمديد بطول 20 قدمًا

هندسة الكابلات والملف الفني

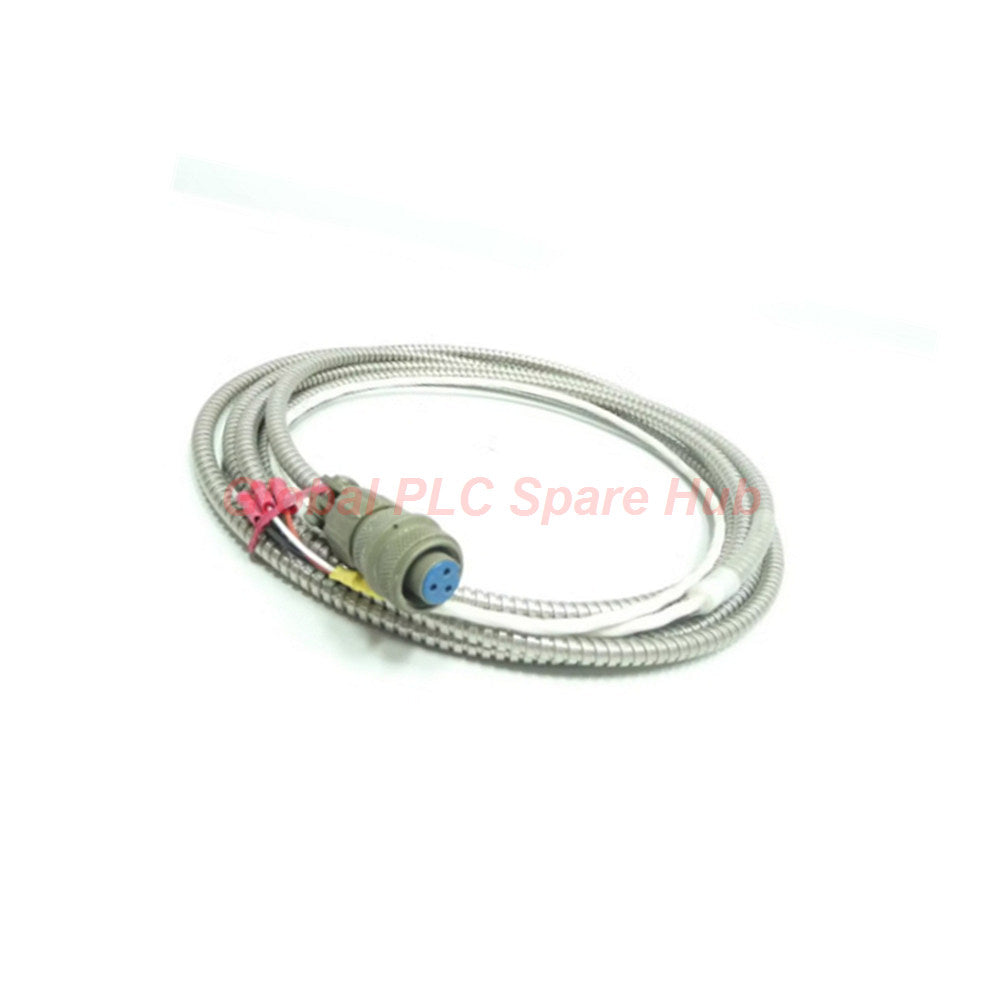

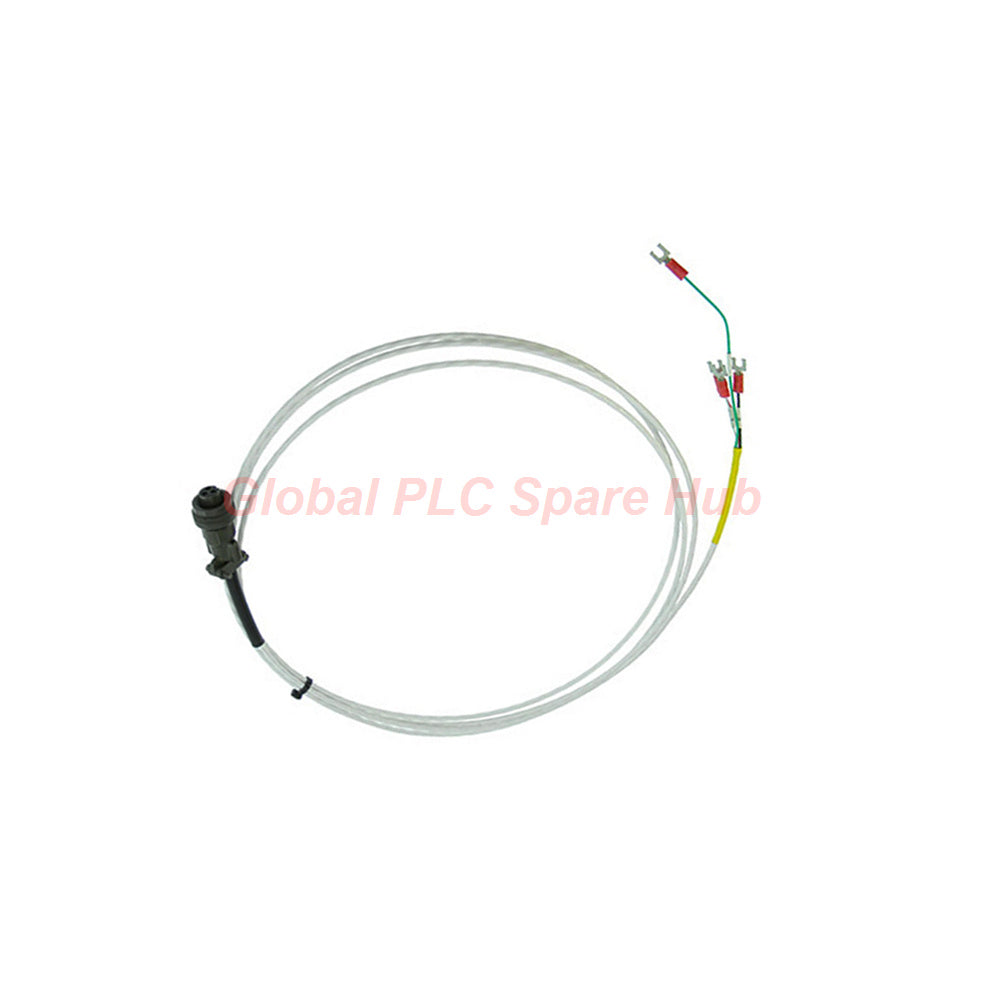

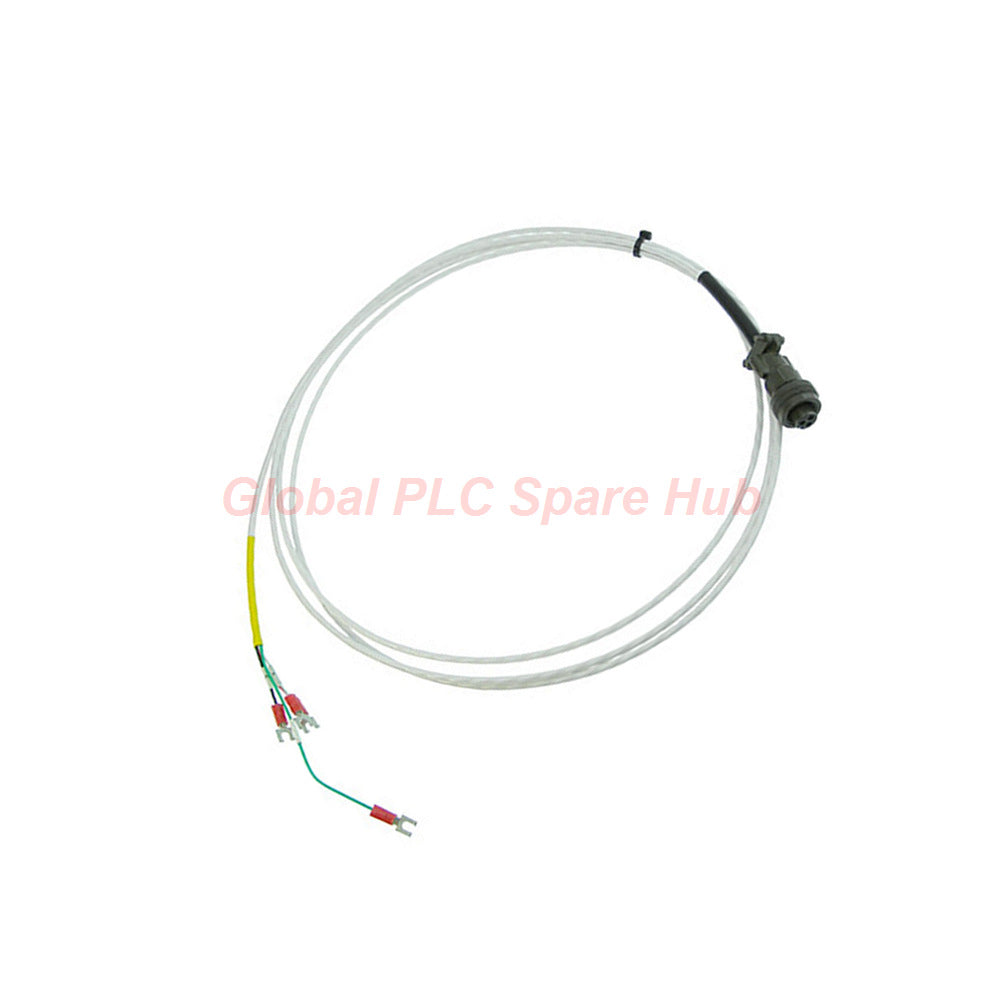

يمثل الكابل 16710-20 من Bently Nevada حلاً موثوقًا للتوصيل البيني المدرع عالي التكامل والمصمم لتطبيقات مراقبة الاهتزازات. تم تصميم هذا الكابل المحمي بثلاثة موصلات خصيصًا للحفاظ على دقة الإشارة في البيئات الصناعية القاسية حيث تنتشر التداخلات الكهرومغناطيسية. يتميز التصميم بدرع خارجي قوي للحماية الميكانيكية، مما يضمن طول عمر إشارات مسبار القرب في أنظمة مراقبة التوربينات البخارية والغازية.

توزيع التكوين

• رقم القطعة: 16710-20
• نوع الكابل: كابل توصيل مدرع بثلاثة موصلات
• قياس السلك: 22 AWG (0.5 مم²)
• الوصلات:
  • طرف المسبار (Prox End): قابس بثلاثة مقابس
  • طرف النظام (System End): أطراف توصيل (Terminal Lugs)
• الطول التشغيلي: 20 قدمًا (6.1 مترًا)
• توافق النطاق: من 3.0 قدم (0.9 متر) كحد أدنى إلى 99 قدمًا (30 مترًا) كحد أقصى

اللوجستيات والدعم

• شحن عالمي سريع: نستخدم FedEx وUPS وDHL للشحن الآمن.
• وقت الإرسال: يتم شحن معظم الوحدات في غضون 24-48 ساعة.
• الضمان: جميع الوحدات مدعومة بضمان أداء شامل لمدة 12 شهرًا.

دليل الاختيار والتوافق

إذا اختلفت مسافة التركيب لديك، فإننا نوفر خيارات مختلفة لأطوال الكابلات لضمان الحد الأدنى من تدهور الإشارة.

الخيارات المتاحة:

• 16710-20 (20 قدمًا): الاختيار الحالي
• 16710-32 (32 قدمًا): عرض المواصفات الفنية للكابل 16710-32

اقتراح فني: عند الاختيار بين الكابلين 16710-20 و 16710-32، تحقق من المسافة المادية بين المسبار والشاشة. تأكد من تخزين الكابل الزائد بطريقة تتجنب الانحناءات الحادة، والتي يمكن أن تضر بغلاف الدرع وسلامة التدريع الداخلي.

الأسئلة الشائعة المهنية

س: هل يتطلب الدرع إجراءات تأريض محددة؟
ج: نعم. تأكد من تأريض الدرع بشكل صحيح في نقطة تأريض مؤكدة عند الأنبوب/صندوق التوصيل للحفاظ على فعالية منع الضوضاء للدرع.

س: هل يمكن استخدام هذا الكابل مع تمديدات مسبار القرب غير المدرعة؟
ج: على الرغم من التوافق الكهربائي، يوصى باستخدام الكابل المدرع لجميع التوجيهات الخارجية أو ذات الاهتزازات العالية لمنع الفشل الميكانيكي لمسار الإشارة.

س: ما هو السبب الرئيسي لضوضاء الإشارة في كابلات 22 AWG هذه؟
ج: تنشأ ضوضاء الإشارة عادةً من التأريض غير الصحيح للدرع أو التيارات المحتثة من خطوط الطاقة عالية الجهد المجاورة. تأكد من توجيه الكابلات في قنوات محمية منفصلة.

س: كيف يضمن القابس ذو المقابس الثلاثة موثوقية الاتصال؟
ج: يقلل التصميم المطلي بالذهب ذو المقابس الثلاثة من مقاومة التلامس. نوصي بالتأكد من ربط الاتصال بإحكام لمنع دخول الرطوبة أو الزيوت الشائعة في بيئات التوربينات.

س: هل يتم دعم الأطوال المخصصة بين 20 قدمًا و 32 قدمًا؟
ج: يتم تصنيع سلسلة 16710 بأطوال قياسية محددة. ننصح باستخدام أقرب طول قياسي (مثل 20 قدمًا أو 32 قدمًا) بدلاً من محاولة التوصيل في الموقع، مما يزيد بشكل كبير من خطر عدم تطابق الممانعة.

رؤية Global PLC Spare HUB

يعتبر الكابل 16710-20 مكونًا أساسيًا لدقة تشخيص الاهتزازات. في تطبيقات الآلات التوربينية عالية السرعة، يمكن أن تؤدي ضوضاء الإشارة الطفيفة إلى إنذارات إيجابية كاذبة أو حالات إغلاق اهتزازية فائتة. يؤكد تحليلنا الفني أن الموصلات المصبوبة في المصنع والدرع الثقيل في الكابل 16710-20 تتفوق بشكل كبير على الكابلات العامة الموصلة في الموقع في منع سلوك المستشعر غير المنتظم. يوصى بهذا الكابل بشدة لتحديثات نظام مراقبة Bently Nevada 3300 و 3500.
