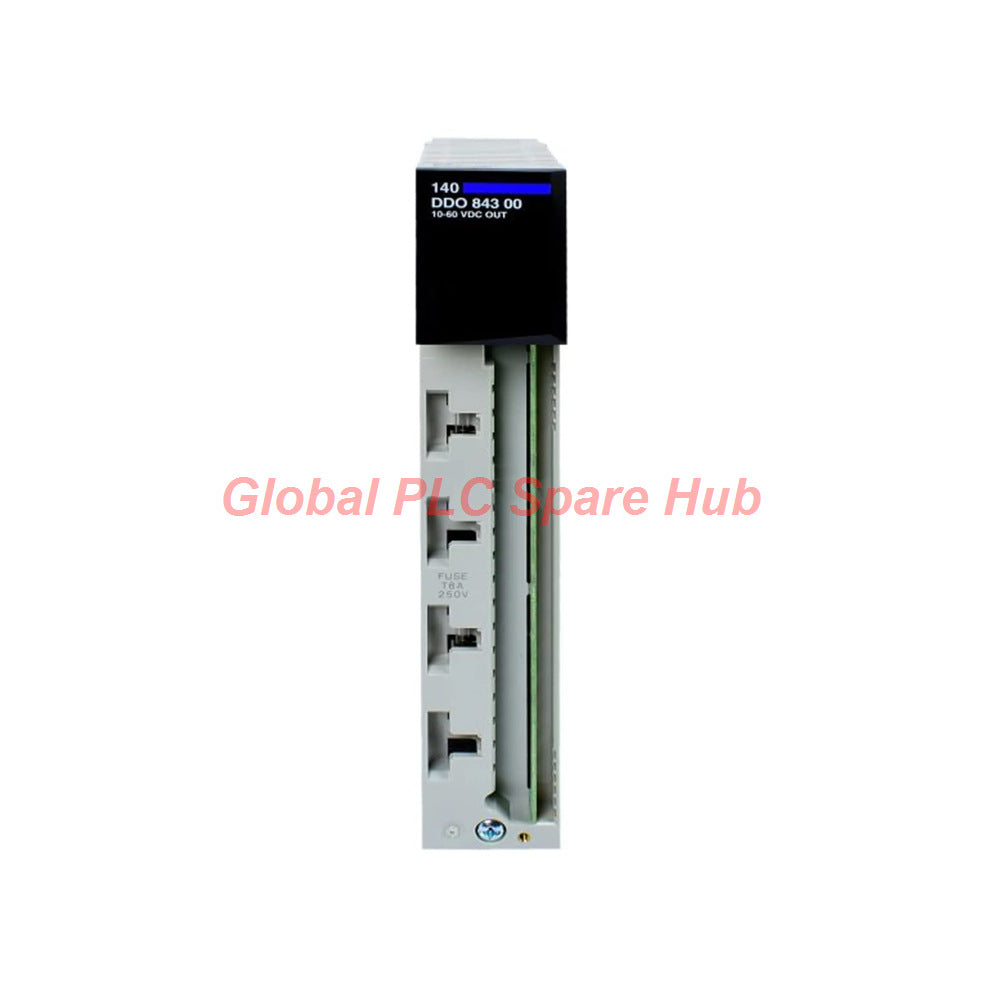

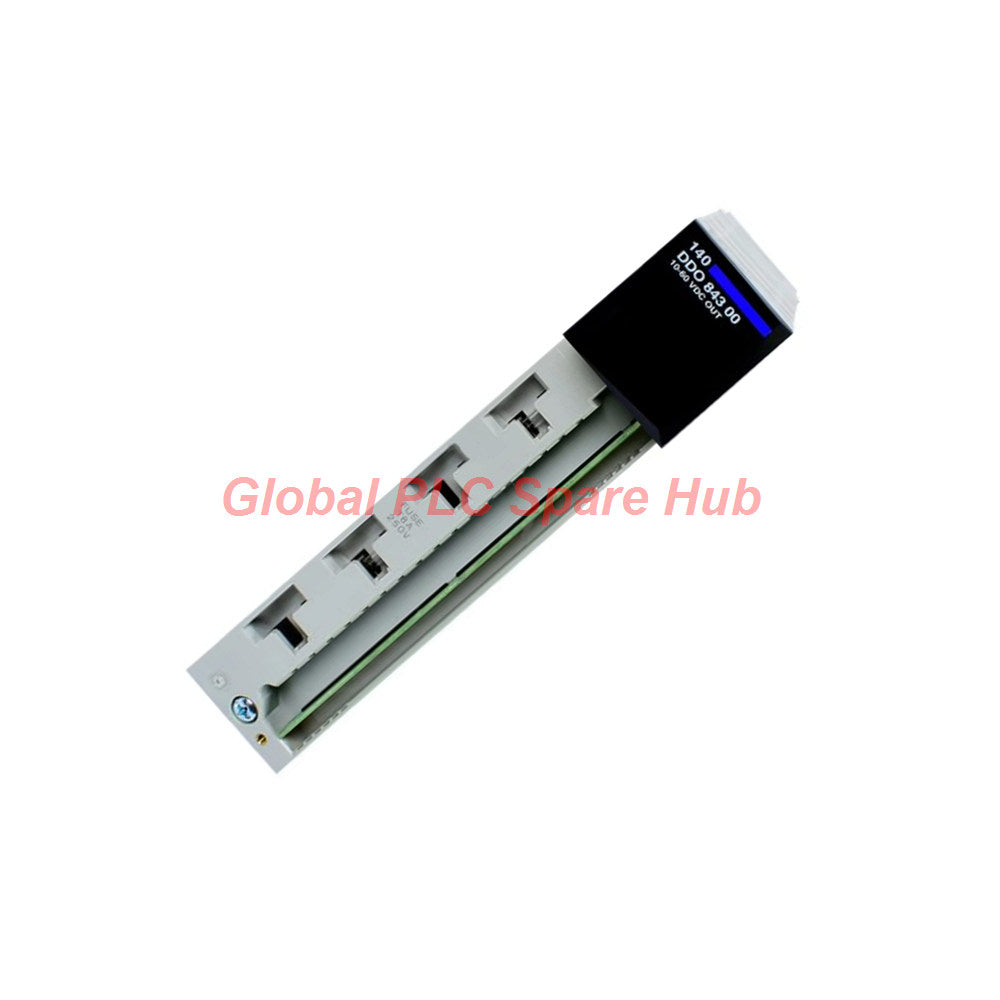

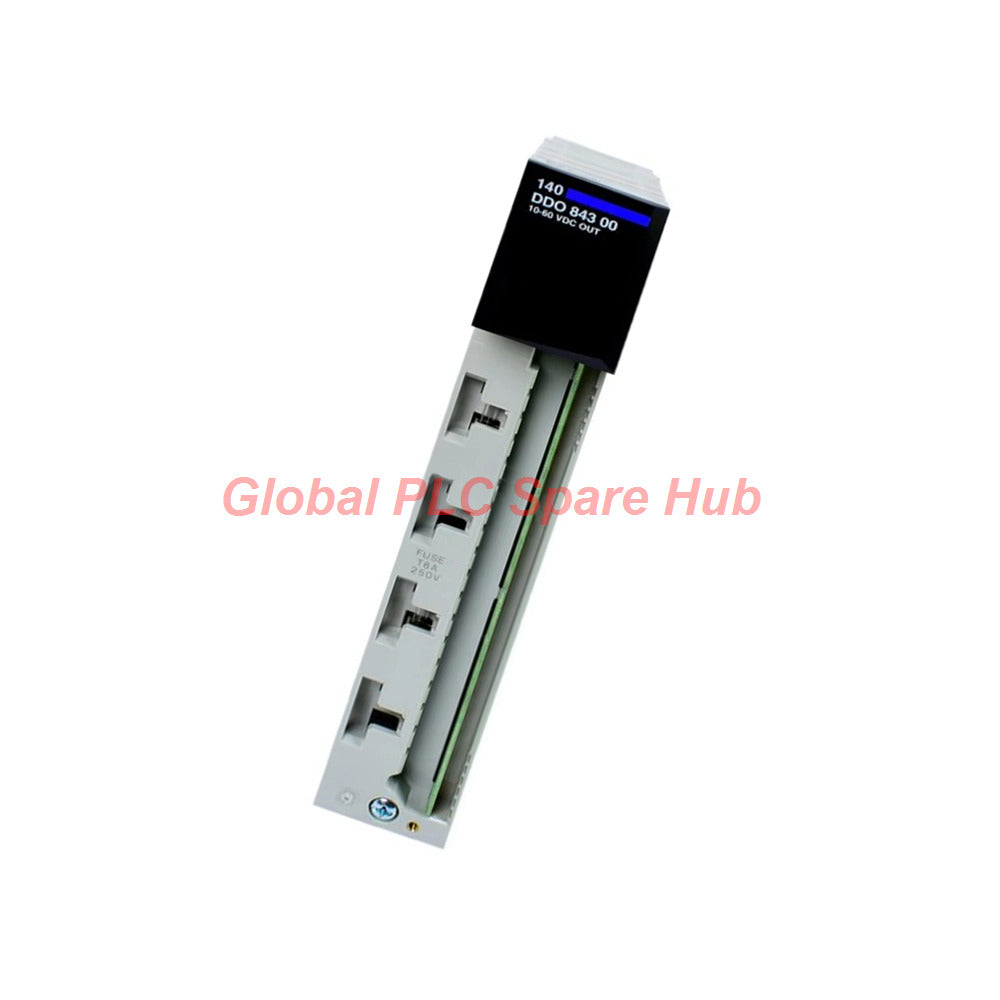

140DDO84300 وحدة الإخراج 16 قناة تيار مستمر شنايدر إلكتريك موديكون كوانتوم

نظرة عامة على المنتج

وحدة Schneider Electric 140DDO84300 هي وحدة إخراج منفصلة عالية الأداء مصممة لمنصة التشغيل الآلي Modicon Quantum. توفر هذه الوحدة الصناعية تحكمًا موثوقًا به عبر 16 قناة منفصلة منظمة في مجموعتين معزولتين. وهي مصممة لبيئات التشغيل الآلي الصعبة، وتدعم مخارج مصدر منطق موجب تتراوح من 10 فولت تيار مستمر إلى 60 فولت تيار مستمر. يعتمد المشغلون الصناعيون على هذا الجهاز من أجل التحكم القوي في العمليات، والتكامل السلس لرفوف PLC، ومهام التبديل عالية الكثافة.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• السلسلة: Modicon Quantum
• الموديل: 140DDO84300
• نوع الوحدة: وحدة إخراج منفصلة للتيار المستمر
• قنوات الإخراج: 16 قناة، مكونة في مجموعتين من 8
• منطق الإخراج: منطق موجب (مصدر)
• نطاق الجهد: 10...60 فولت تيار مستمر (الحدود: 10.2...72 فولت)
• الحد الأقصى لتيار التحميل: 12 أمبير لكل وحدة، 6 أمبير لكل مجموعة
• تيار الاندفاع: 7.5 أمبير لمدة 50 ميكروثانية
• وقت الاستجابة: ≤ 1 مللي ثانية (الحالة 0 إلى 1)، ≤ 1 مللي ثانية (الحالة 1 إلى 0)
• جهد العزل: 2500 فولت تيار متردد RMS بين القنوات والناقل، 700 فولت تيار متردد RMS بين المجموعات
• تبديد الطاقة: 1 وات + (1 فولت × إجمالي تيار تحميل الوحدة)
• درجة حرارة التشغيل: 32...140 درجة فهرنهايت (0...60 درجة مئوية)
• درجة حرارة التخزين: -40...185 درجة فهرنهايت (-40...85 درجة مئوية)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: ≤ 16404.2 قدم (5000 متر)
• الوزن الصافي: 0.99 رطل (0.45 كجم)

دليل التثبيت

1. أوقف تشغيل رف Quantum قبل إدخال أو إزالة الوحدة 140DDO84300.
2. قم بمحاذاة غلاف الوحدة مع الفتحة المخصصة على اللوحة الخلفية Modicon Quantum.
3. ادفع الوحدة برفق حتى تتصل الموصلات الخلفية بإحكام مع ناقل اللوحة الخلفية.
4. أحكم ربط براغي التثبيت العلوية والسفلية لضمان الاستقرار الميكانيكي المناسب والتوصيل الأرضي.
5. وصل الأسلاك الميدانية الخارجية بالكتلة الطرفية القابلة للإزالة باستخدام مقاييس الأسلاك المناسبة وتقييمات عزم الدوران.
6. تحقق من أن مصدر طاقة الحلقة الخارجية يقع ضمن حدود التشغيل من 10 فولت تيار مستمر إلى 60 فولت تيار مستمر.

راحة التشغيل والصيانة

• التوافق مع الوضع الاحتياطي الساخن يقلل من وقت توقف النظام أثناء تبديل وحدات التحكم.
• تسمح الكتل الطرفية القابلة للإزالة بإعادة التوصيل السريع دون إزعاج كابلات حساسات الحقل.
• تُوفر مؤشرات LED في اللوحة الأمامية رؤية لحالة الاتصال بالناقل، والأخطاء الخارجية، وحالات القنوات الفردية في الوقت الفعلي.
• تحمي الفيوزات الداخلية للمجموعة (8 أمبير) الدوائر الداخلية من أعطال الدوائر القصيرة دون الحاجة إلى كتل فيوزات خارجية على كل خط.

معلومات التوافق

• متوافقة تمامًا مع جميع وحدات المعالجة المركزية ورفوف Modicon Quantum القياسية.
• تتكامل بسلاسة مع بيئات برمجة Unity Pro وEcoStruxure Control Expert.
• تدعم وحدات إمداد الطاقة Quantum القياسية وتكوينات الكابلات المتساقطة.

الشهادات والمعايير

• متوافقة مع CE
• معتمدة من GOST
• معتمدة من RMRS (السجل البحري الروسي للشحن)
• تصنيف FM Class 1 Division 2 للمواقع الخطرة
• معتمدة من C-tick
• التوافق مع المعايير: CSA C22.2 No 142 و UL 508

قدرات التشخيص

• مؤشر LED للناقل النشط (أخضر): يؤكد الاتصال النشط باللوحة الخلفية وسلامة المعالج الداخلي.
• مؤشر LED للخطأ الخارجي (أحمر): يضيء فورًا عند انفجار فيوز خارجي أو حدوث انقطاع في طاقة المجموعة.
• مؤشرات LED لحالة القناة (16 مؤشر LED أخضر): توفر ملاحظات مرئية مباشرة حول تنشيط نقطة الإخراج الفردية.
• يستخدم المهندسون هذه التشخيصات المدمجة لعزل أخطاء الأسلاك الميدانية عن أعطال أجهزة PLC الداخلية في غضون ثوانٍ.

سيناريوهات التطبيق النموذجية

• خطوط تجميع التصنيع واسعة النطاق التي تتحكم في صمامات وملفات لولبية للتيار المستمر عالية التردد.
• حزم منزلقات النفط والغاز الأولية التي تتطلب الامتثال لتصنيف FM Class 1 Div 2 للمواقع الخطرة.
• محطات معالجة المياه البلدية التي تدير بنوك مشغلات متعددة القنوات وإشارات ضوئية.
• أنظمة مساعدة توليد الطاقة التي تحتاج إلى عزل كهربائي قوي بين القناة والناقل.

قائمة الحزمة واللوجستيات

• محتويات الحزمة: وحدة Schneider Electric 140DDO84300 ونشرة التثبيت.
• أبعاد الحزمة: 1.86 بوصة × 6.43 بوصة × 12.17 بوصة (4.73 سم × 16.33 سم × 30.91 سم)
• وزن الحزمة: 16.0 أوقية (452.6 جرام)
• شركات الشحن: FedEx، UPS، DHL
• وقت الإرسال: معالجة مضمونة في غضون 24-48 ساعة لتسليم المخزون السريع.

الضمان والدعم

• مدة الضمان: ضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع.
• الدعم الفني: مدعوم بمساعدة هندسية متخصصة لاستكشاف الأخطاء وإصلاحها واستفسارات التكوين.

رؤية وخبرة Global PLC Spare HUB

غالباً ما يواجه مهندسو أنظمة التحكم ذوو الخبرة تعثرات مزعجة في الأحمال الاستقرائية عند تبديل ملفات تيار مستمر (DC solenoids) بدون وجود ثنائيات (diodes) ارتداد مناسبة. عند نشر وحدة 140DDO84300، يوصي فريقنا الفني بالتحقق من أن الأحمال الاستقرائية الخارجية تتطابق مع صيغة حد الحث: الحث (H) = 0.5 / (التيار (A))² × تردد التبديل (Hz). إضافة ثنائيات تدور حر خارجيًا مباشرة عبر ملفات التيار المستمر تزيد بشكل كبير من عمر التلامس وتمنع التدهور المبكر للفيوزات الداخلية. في مشاريع الترحيل القديمة التي ترقي أنظمة Modicon 984 القديمة إلى منصة Modicon Quantum، يمكن أن يوفر الاحتفاظ بأذرع التأرجح الموجودة ساعات من عمل إعادة الأسلاك، شريطة أن تتطابق تعيينات الأطراف مع تخطيط المنطق الموجب لـ 16 قناة.

الأسئلة المتداولة

س: هل يمكن لوحدة 140DDO84300 التعامل مع الأحمال الحثية مباشرة؟
ج: نعم، يمكنها التعامل مع الأحمال الحثية بشرط أن يتوافق حث الحمل مع عتبة الصيغة وأن يتم تركيب ثنائيات قمع مناسبة عبر الملفات الكبيرة.

س: ماذا يحدث إذا تعرضت مجموعة خرج لحدث تيار زائد؟
ج: ينفجر الصمام الداخلي 8 أمبير لتلك المجموعة المحددة لحماية الدائرة الداخلية، ويضيء مؤشر LED للخطأ الخارجي الأحمر فوراً.

س: هل يلزم برنامج برمجة لتهيئة 140DDO84300؟
ج: لا يلزم أي وصلات تهيئة مادية؛ يتم تعيين الوحدة تلقائيًا لكلمة خرج واحدة في تكوين عنونة Quantum الخاص بك عبر EcoStruxure Control Expert.

س: ما مدى سرعة هذه الوحدة في تشغيل وإيقاف المخارج؟
ج: تتميز الوحدة بوقت استجابة سريع يبلغ 1 مللي ثانية أو أقل لكل من الانتقال من الحالة 0 إلى الحالة 1 ومن الحالة 1 إلى الحالة 0.

س: ما هي خيارات التسليم المتاحة لإغلاق المصانع العاجل؟
ج: نحن نقدم إرسالاً معجلاً في غضون 24-48 ساعة عبر شركات شحن عالمية موثوقة بما في ذلك FedEx و UPS و DHL لتقليل وقت التوقف المكلف للمصنع.
