وحدة خرج تيار مستمر 96 قناة 140DDO36400 شنايدر إلكتريك موديكون كوانتوم

نظرة عامة على المنتج

وحدة Schneider Electric Modicon Quantum 140DDO36400 هي وحدة إخراج منفصلة عالية الكثافة مصممة لبيئات الأتمتة الصناعية الصعبة. كجزء من منصة Modicon Quantum، توفر هذه الوحدة أداء تبديل موثوقًا به لأنظمة التحكم واسعة النطاق. تتميز بـ 96 قناة إخراج منفصلة تم تكوينها في 6 مجموعات من 16، باستخدام المنطق السلبي (مصدر) لإدارة الأحمال الرقمية المعقدة بكفاءة. صُممت للتشغيل المستمر، وهي تدمج قدرات تشخيص متقدمة وحماية مادية قوية لضمان أقصى وقت تشغيل للنظام.

المواصفات الفنية

• العلامة التجارية والسلسلة: شنايدر إلكتريك موديكون كوانتوم
• رقم الموديل: 140DDO36400
• عدد المخارج المنفصلة: 96 قناة (6 مجموعات من 16)
• منطق الإخراج: منطق سالب (مصدر)
• جهد الإخراج: 24 فولت تيار مستمر (الحدود: 19.2 إلى 30 فولت تيار مستمر)
• تيار الحمل: ≤ 0.5 أمبير لكل نقطة، ≤ 19.2 أمبير لكل وحدة
• زمن الاستجابة: ≤ 0.1 مللي ثانية (الحالة 0 إلى 1 و 1 إلى 0)
• الحد الأقصى لانخفاض الجهد والتسرب: < 0.4 فولت عند 0.5 أمبير؛ ≤ 1 مللي أمبير عند 24 فولت
• درجة حرارة التشغيل: 32...140 درجة فهرنهايت (0...60 درجة مئوية)
• درجة حرارة التخزين: -40...185 درجة فهرنهايت (-40...85 درجة مئوية)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: ≤ 16404.2 قدم (5000 متر)
• مقاومة التداخل الكهرومغناطيسي والتفريغ الكهروستاتيكي: IEC 801-2 (تلامس 4 كيلو فولت، هواء 8 كيلو فولت)؛ IEC 801-3 (10 فولت/متر)
• تنسيق الوحدة والوزن: تنسيق قياسي؛ الوزن الصافي 0.99 رطل (0.45 كجم)
• تبديد الطاقة وتيار الناقل: تبديد 7 واط؛ متطلب تيار الناقل 250 مللي أمبير

دليل التثبيت

• ركب الوحدة 140DDO36400 مباشرة في فتحة اللوحة الخلفية القياسية لـ Modicon Quantum.
• ثبت الوحدة باستخدام آليات القفل المدمجة لضمان اتصال كهربائي مستقر بناقل النظام.
• وصل مصدر الطاقة الخارجي 24 فولت تيار مستمر للأجهزة الطرفية إلى الأطراف المخصصة مع مراعاة القطبية الصحيحة.
• تحقق من أن أسلاك الأجهزة الطرفية تتوافق مع القوانين الكهربائية المحلية ولا تتجاوز حدود تيار الحمل القصوى لكل قناة.
• تأكد من إحكام ربط جميع توصيلات الأطراف بشكل صحيح لمنع الأعطال المتقطعة الناتجة عن الاهتزازات الصناعية.

قابلية الاستخدام للتشغيل والصيانة

• شغل الرف وتحقق من إضاءة مؤشر LED الأخضر النشط لتأكيد الاتصال الناجح بالناقل.
• راقب 96 مؤشر LED أخضر لحالة الإدخال أثناء اختبار منطق البرامج الأولي للتحقق من تنفيذ الإخراج من نقطة إلى نقطة.
• افحص مؤشر LED الأحمر للخطأ الخارجي فورًا في حالة حدوث فقدان طاقة في الأجهزة الطرفية أو زيادة حمل القناة.
• استخدم ميزات استشعار الأخطاء الداخلية عبر برنامج البرمجة لعزل مشغلات الأجهزة الطرفية المعيبة بسرعة.
• أجرِ فحوصات بصرية روتينية على كتل الأطراف وتحقق من بقاء درجات حرارة التشغيل ضمن الحدود الهندسية المقبولة.

وصف التوافق

• متوافق تمامًا مع جميع اللوحات الخلفية والمعالجات القياسية لمنصة الأتمتة Modicon Quantum.
• مصمم للتوصيل بسلاسة مع أجهزة الاستشعار والمشغلات وأجهزة الحمل الصناعية القياسية التي تعمل بجهد 24 فولت تيار مستمر.
• يتطلب تكوين عنونة محدد في برنامج برمجة PLC، وتخصيص 6 كلمات إخراج لتعيين القناة بالكامل.

معلومات الشهادات

• معيار معدات التحكم الصناعي UL 508.
• توافق معدات التحكم في العمليات CSA C22.2 No 142.
• تصنيف الموقع الخطير FM Class 1 Division 2.
• علامة CE للتوافق الأوروبي.
• شهادات C-tick و RMRS و GOST للنشر الدولي.

وحدات التعبئة وشروط الشحن

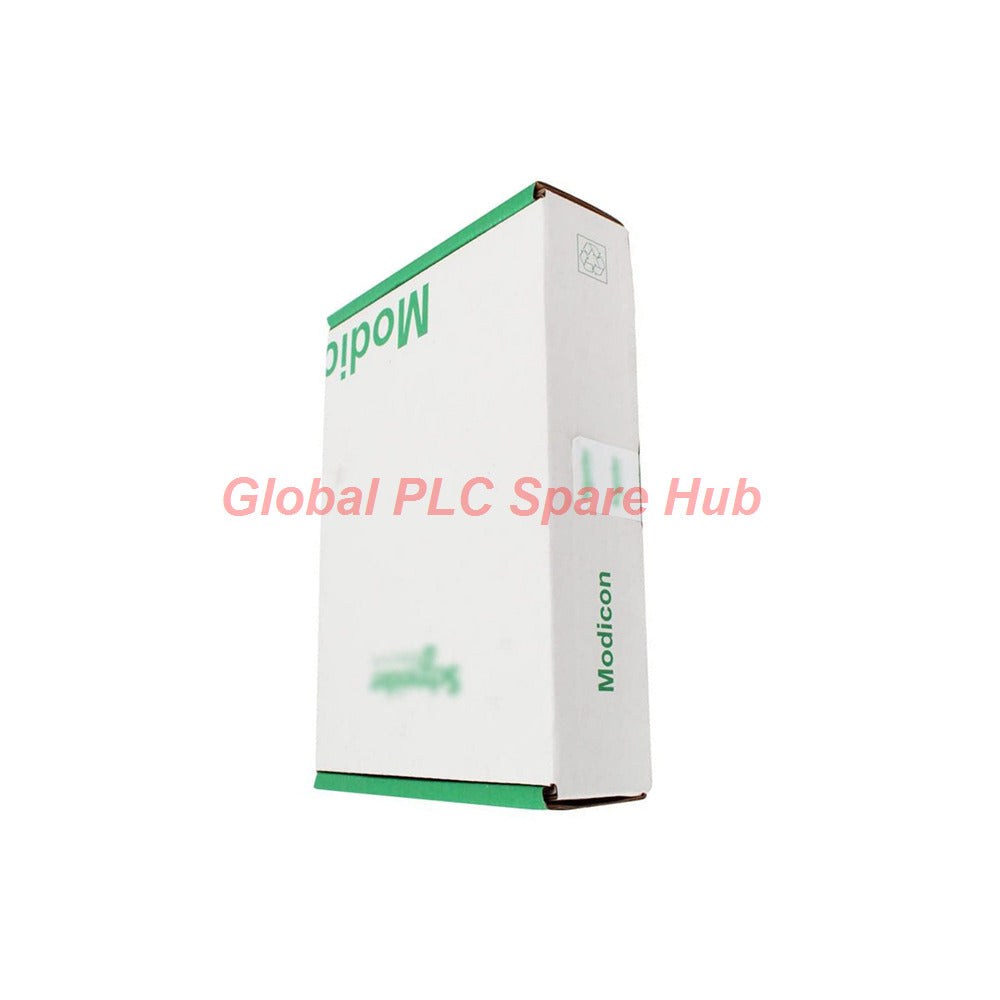

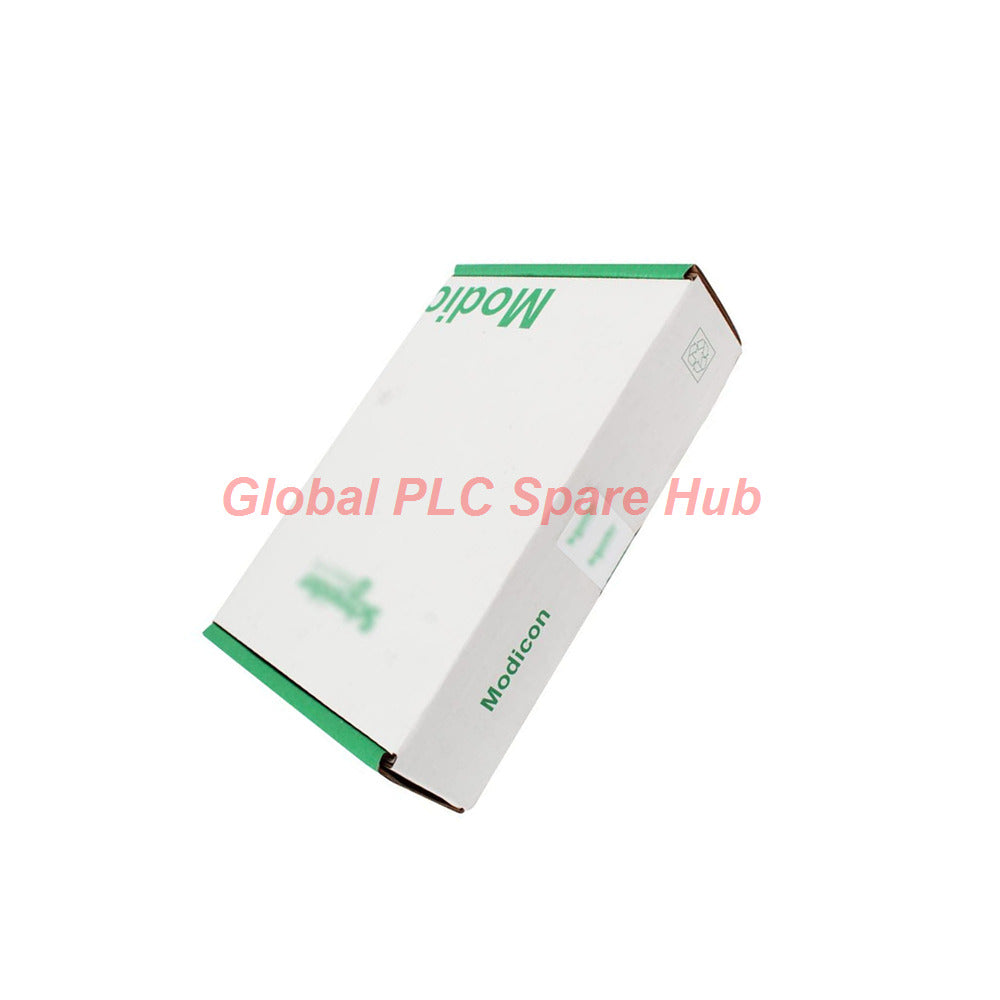

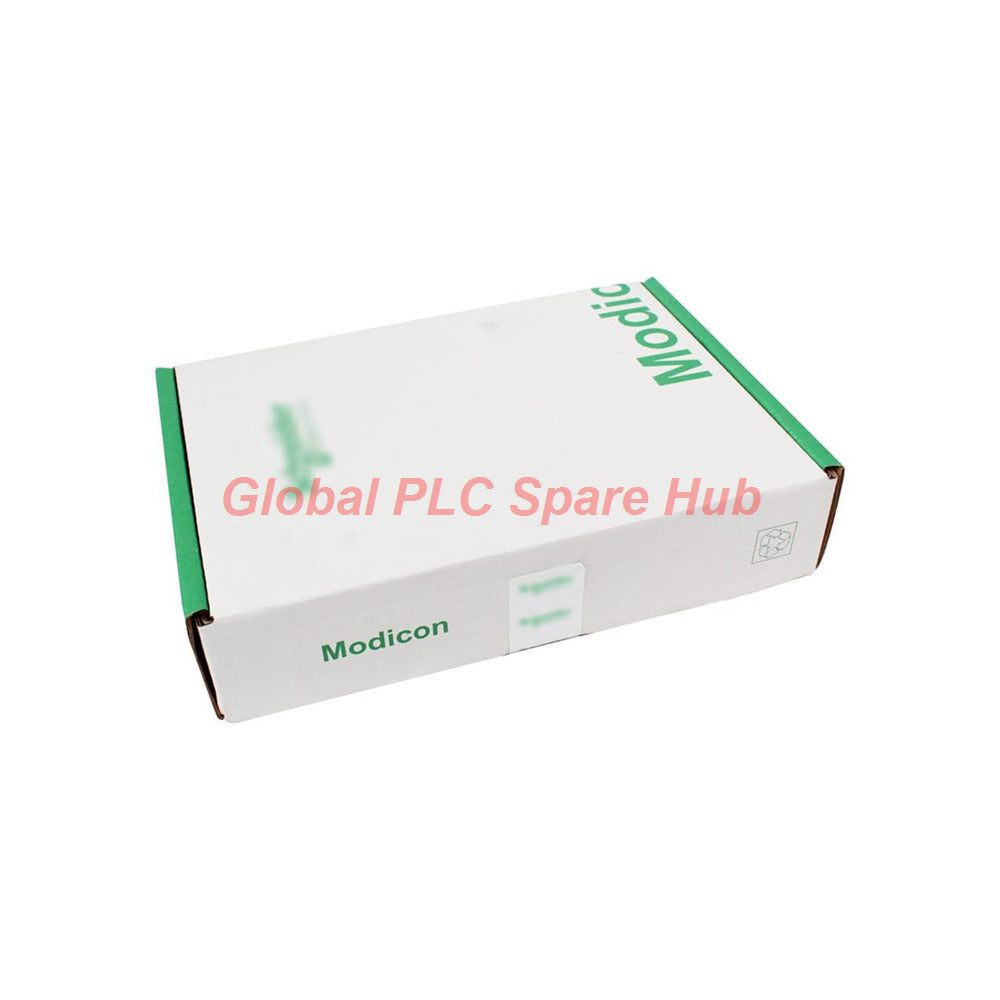

• محتويات العبوة: 1 x وحدة 140DDO36400 في عبوة PCE القياسية.
• أبعاد العبوة: الارتفاع 6.42 بوصة (16.3 سم)، العرض 1.77 بوصة (4.5 سم)، الطول 12.28 بوصة (31.2 سم).
• وزن العبوة: 19.2 أونصة (545.0 جرام).
• التسليم: شحن سريع خلال 24-48 ساعة.
• شركات الشحن: توصيل عالمي موثوق به عبر FedEx و UPS و DHL.
• الضمان: مدعوم بـ ضمان شامل لمدة 12 شهرًا لتشغيل آمن للمصنع.

سيناريوهات التطبيق النموذجية وقدرة التشخيص

• سيناريوهات التطبيق: مثالي لخطوط التصنيع الكبيرة، وأنظمة التحكم في العمليات المستمرة، ومرافق توليد الطاقة التي تتطلب تحكمًا رقميًا عالي الكثافة في الإخراج.
• قدرة التشخيص: يتميز بحماية مدمجة من الدوائر القصيرة، وحماية من زيادة حمل الإخراج، واكتشاف فقدان طاقة الأجهزة الطرفية. على سبيل المثال، إذا تعرض صمام ملف لولبي متصل لدائرة قصيرة، فإن الوحدة تشغل آليات الحماية الداخلية وتشير إلى خطأ خارجي عبر مؤشر LED الأحمر وسجلات النظام، مما يمنع تلف الرف.

رؤية Global PLC Spare HUB

يواجه المهندسون الذين يقومون بتكوين بنى عالية الكثافة غالبًا مشكلات عندما تنخفض طاقة المجال إلى أقل من 19.2 فولت تيار مستمر. في تجربتنا الميدانية في Global PLC Spare HUB، فإن الحفاظ على مصدر طاقة مخصص ومنظم حصريًا لمجموعات الإخراج 140DDO36400 يزيل محفزات الأعطال المزعجة الناتجة عن التبديل الثقيل للحمل الاستقرائي على خطوط المصنع المشتركة. بالإضافة إلى ذلك، فإن التحقق من أن الأحمال الاستقرائية تتوافق مع الصيغة 0.5 / (التيار² × التردد) يضمن قمع القوس المناسب ويطيل عمر المرحل.

الأسئلة الشائعة

ماذا يجب أن أفعل إذا أضاء مؤشر LED الأحمر للخطأ الخارجي في وحدة 140DDO36400؟

تحقق من مصدر الطاقة الخارجي 24 فولت تيار مستمر للتأكد من أن الجهد أعلى من 19.2 فولت. افحص أسلاك المجال بحثًا عن دوائر قصيرة أو زيادات في حمل الإخراج تتجاوز 0.5 أمبير لكل نقطة.

كم عدد كلمات الإخراج التي تستهلكها وحدة 140DDO36400 في تكوين PLC؟

تتطلب الوحدة بالضبط 6 كلمات إخراج لتعيين جميع القنوات الـ 96 عبر مجموعاتها الست.

هل يمكنني تبديل هذه الوحدة أثناء تشغيل رف Quantum؟

تدعم أنظمة Modicon Quantum عمومًا صيانة الرفوف، ولكن يجب عليك التأكد من اتباع بروتوكولات السلامة المحلية للمصنع والتحقق من سلوك طاقة اللوحة الخلفية قبل الإدخال أو الإزالة الفعلية.

ما هو أفضل دليل اختيار عند استبدال بطاقات الإخراج القديمة بوحدة 140DDO36400؟

تحقق من أن تطبيق التحكم الخاص بك يستخدم بنية أسلاك المنطق السلبي (المصدر) وأن مصدر الطاقة الخاص بك يمكنه توفير أقصى متطلب تيار للوحدة وهو 19.2 أمبير.
