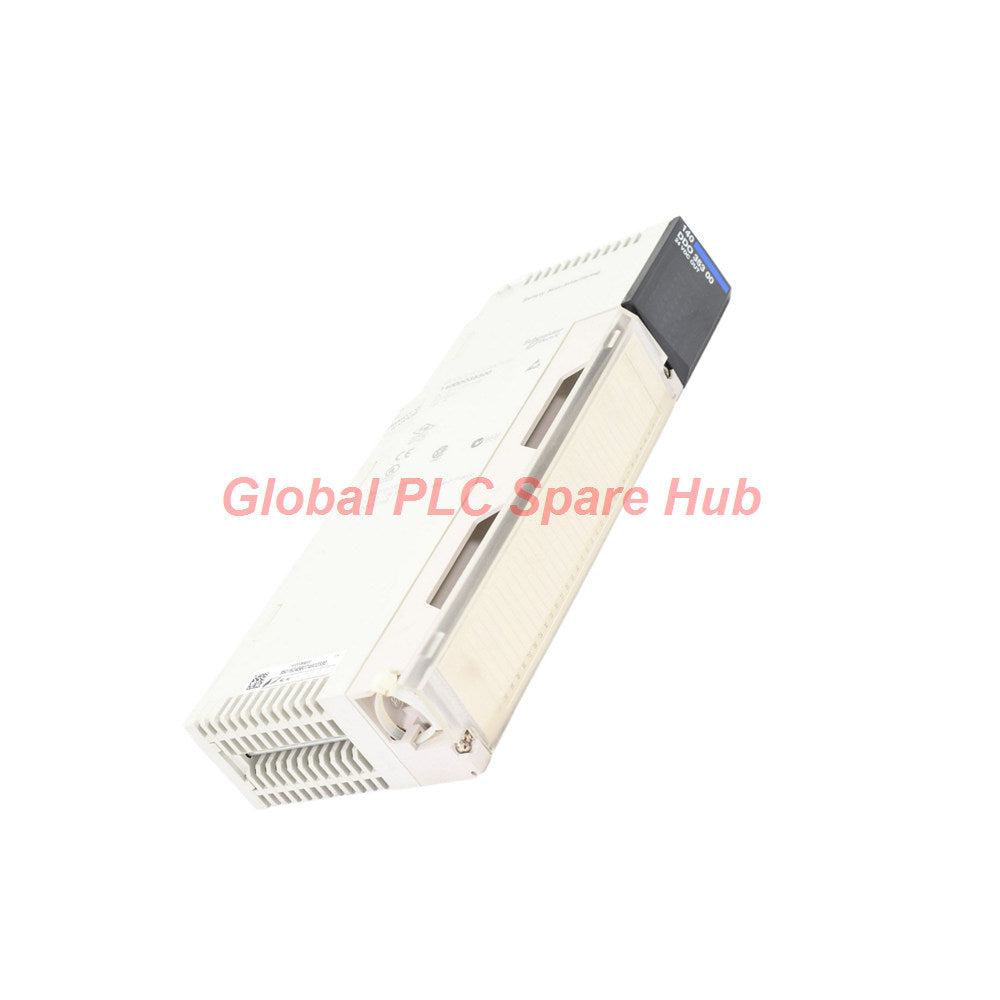

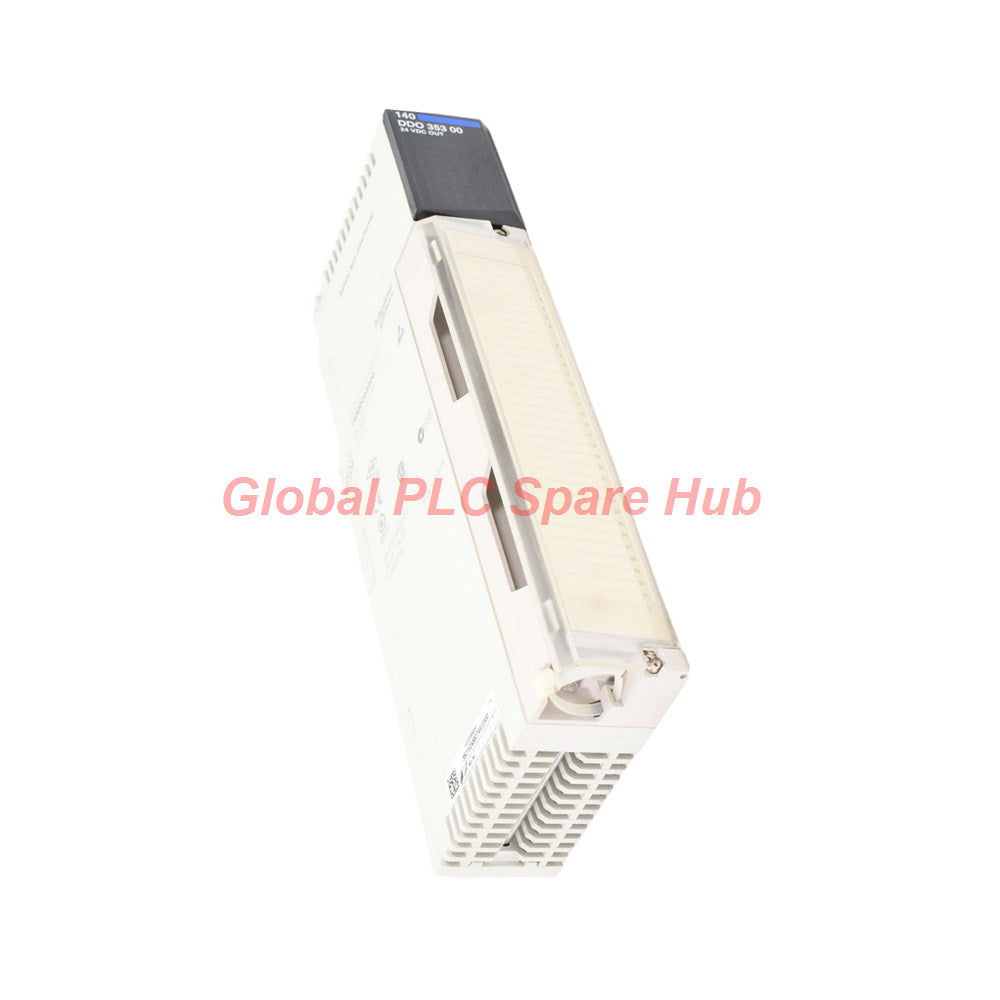

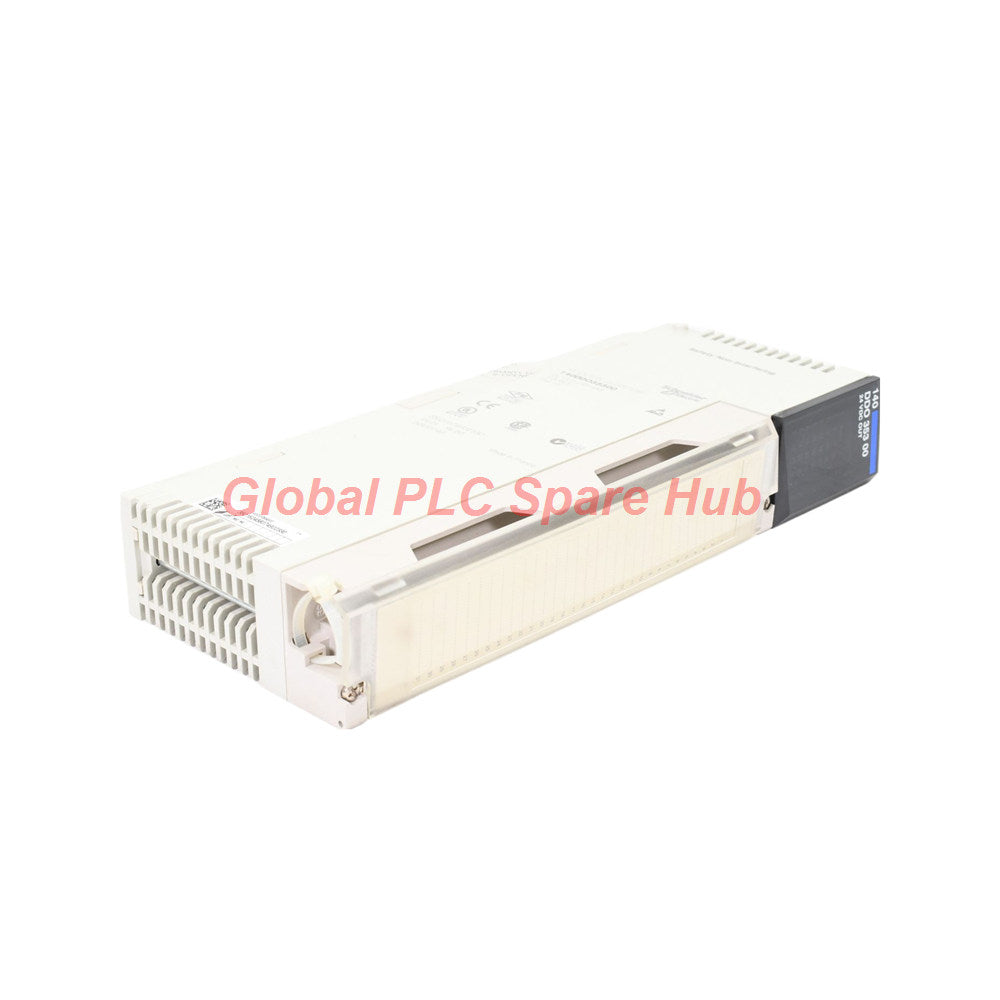

وحدة خرج الحالة الصلبة 140DDO35300 Modicon Quantum 24V DC متوفرة في المخزون
Manufacturer: Schneider Electric
Product No.: 140DDO35300
Condition： متوفر بالمخزون
Product Type: وحدة الخرج المنفصل
Product Origin: DE
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يوفر Schneider Electric Modicon Quantum 140DDO35300 32 مخرج تيار مستمر 24 فولت من النوع الصلب.
يستخدم مهندسو التحكم بطاقة التغذية عالية الكثافة هذه لمهام التبديل الصناعية الصعبة.
ينظم الوحدة القنوات في أربع مجموعات معزولة، تتكون كل منها من ثمانية مخارج.
تضمن دوائر التبديل السريعة تشغيلًا موثوقًا به عبر بيئات الأتمتة المعقدة.
المواصفات الفنية
| مجموعة معلمات النظام | الخاصية الفنية | مواصفات الخاصية |
|---|---|---|
| الهوية وهندسة الأجهزة | العلامة التجارية وخط الإنتاج | شنايدر إلكتريك موديكون كوانتوم |
| الهوية وهندسة الأجهزة | تحديد الطراز | 140DDO35300 |
| الهوية وهندسة الأجهزة | شكل الوحدة ووزنها | فتحة كوانتوم قياسية / 0.99 رطل (0.45 كجم) |
| خصائص الخرج الكهربائي | عدد القنوات ومنطق الخرج | 32 قناة تغذية (منطق إيجابي) |
| خصائص الخرج الكهربائي | نطاق جهد التشغيل | 24 فولت تيار مستمر اسمي (19.2 فولت تيار مستمر إلى 30 فولت تيار مستمر حدود) |
| خصائص الخرج الكهربائي | الحد الأقصى لتيار الحمل | 16 أمبير لكل وحدة / 4 أمبير لكل مجموعة |
| خصائص الخرج الكهربائي | الحد الأقصى لانخفاض الجهد والتسرب | <0.4 فولت عند حمل 0.5 أمبير / 0.4 مللي أمبير كحد أقصى عند 30 فولت تيار مستمر |
| خصائص الخرج الكهربائي | تيار التدفق العالي وتقييم النبضة | 5 أمبير لمدة 0.0005 ثانية / 56 فولت 1.3 ثانية نبضة متلاشية كحد أقصى |
| ديناميكيات الإشارة والتبديد | متطلبات العنونة | كلمتان بيانات خرج (32 بت إجمالي) |
| ديناميكيات الإشارة والتبديد | زمن الاستجابة وتيار اللوحة الخلفية | <= 1 مللي ثانية للتشغيل أو الإيقاف / 330 مللي أمبير تيار الناقل |
| ديناميكيات الإشارة والتبديد | صيغة تبديد الطاقة | 1.75 واط + (0.4 فولت × إجمالي تيار حمل الوحدة) |
| حدود الحماية والعزل | حماية صمامات القنوات | تصنيف 3 أمبير لكل نقطة / 5 أمبير لكل مجموعة صمام داخلي |
| حدود الحماية والعزل | تصنيف انهيار العزل | 1780 فولت تيار متردد RMS إلى الناقل / 500 فولت تيار متردد RMS بين المجموعات |
| المتانة البيئية و ESD | درجة حرارة التشغيل والتخزين | 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (0 درجة مئوية إلى 60 درجة مئوية) / -40 درجة فهرنهايت إلى 185 درجة فهرنهايت (-40 درجة مئوية إلى 85 درجة مئوية) |
| المتانة البيئية و ESD | مناعة الضوضاء والتفريغ الكهروستاتيكي | 4 كيلو فولت تلامس / 8 كيلو فولت ESD هوائي / 10 فولت/م مقاومة للمجال |
دليل التثبيت
- قم بإيقاف تشغيل طاقة اللوحة الخلفية قبل إدخال الوحدة في فتحة الرف.
- قم بمحاذاة قضبان توجيه الوحدة العلوية والسفلية بعناية مع قفص بطاقة اللوحة الخلفية لـ Quantum.
- قم بتوصيل مصادر طاقة المجال الخارجي 24 فولت تيار مستمر بكتل التوصيل التي تغذي كل مجموعة قنوات.
- تأكد من أن مقياس أسلاك المجال يدعم أقصى تيار للمجموعة يصل إلى 4 أمبير حمل مستمر.
- قم بإحكام مسامير موصل المجال لضمان اتصالات كهربائية منخفضة المقاومة.
التشغيل والصيانة
- تحقق من وجود مصدر طاقة خارجي 24 فولت تيار مستمر قبل تمكين تنفيذ منطق PLC.
- تحقق من حالة LED الخضراء النشطة لتأكيد عمل اتصالات اللوحة الخلفية بشكل صحيح.
- راقب مؤشرات LED الفردية لحالة القناة أثناء خطوات اختبار الخرج القسري الآلي.
- استبدل الصمامات المنصهرة للمجموعة فورًا باستخدام وحدات صمامات سريعة المفعول ذات تصنيف 5 أمبير.
توافق النظام ودعم البرامج
- يتكامل مع فتحات رف Schneider Electric Modicon Quantum القياسية.
- يمكن تهيئته بسهولة ضمن مجموعات برامج EcoStruxure Control Expert (Unity Pro).
- يدعم بيئات البرمجة والتكوين القديمة لـ Concept و ProWORX 32.
- يتواصل بسلاسة مع وحدات التحكم المركزية (CPU) لـ Modicon Quantum عبر حافلات اللوحة الخلفية.
الشهادات والمعايير
- معيار UL 508 للامتثال لسلامة معدات التحكم الصناعية.
- معتمد من CSA C22.2 No 142 للمنتجات الصناعية في أمريكا الشمالية.
- يحمل علامة CE لتوجيهات التوافق الكهرومغناطيسي الأوروبية.
- معتمد من FM Class 1 Division 2 للعمليات في المواقع الخطرة غير المسببة للاشتعال.
- معتمد بحريًا من قبل جمعيات التصنيف ABS، BV، DNV، GL، RINA، و RMRS.
- معتمد من C-tick و GOST لأسواق التوزيع الصناعي العالمية.
المعدات المناسبة والتطبيقات النموذجية
- أنظمة التعبئة والتغليف الآلية التي تدفع مجمعات مشغلات الملفات اللولبية عالية السرعة.
- محطات معالجة المياه التي تتحكم في بنوك مرحلات التوصيل 24 فولت تيار مستمر.
- فارزات الناقل التي تنشط مفاتيح الأسطوانات الهوائية في مراكز الخدمات اللوجستية.
- محطات المعالجة المستمرة التي تبدل مؤشرات الإنذار الضوئية المنفصلة.
قدرات التشخيص واكتشاف الأعطال
- يضيء مؤشر LED الأحمر على اللوحة الأمامية فور اكتشاف عطل خارجي.
- يكتشف النظام تلقائيًا صمامات المجموعة المنصهرة ويبلغ عن إشارات التشخيص.
- يكتشف فقدان مصادر طاقة المجال عبر مجموعات القنوات الفردية في الوقت الفعلي.
- تشير مؤشرات LED المنطقية الخضراء إلى ملاحظات بصرية واضحة لجميع قنوات الخرج البالغ عددها 32 قناة.
التعبئة والتغليف واللوجستيات والضمان
| خاصية لوجستية | تفاصيل الخدمة |
|---|---|
| أبعاد العبوة المادية | 12.24 بوصة × 6.47 بوصة × 1.81 بوصة (31.09 سم × 16.44 سم × 4.59 سم) |
| وزن عبوة الشحن | 15.3 أوقية (434.9 جرام) إجمالي وزن العبوة |
| مدة الضمان الشامل | 12 شهرًا فترة تغطية كاملة |
| الجدول الزمني لإرسال الطلب | الشحن القياسي في غضون 24 إلى 48 ساعة |
| خيارات الشحن السريع العالمية | خيارات التوصيل السريع متاحة في جميع أنحاء العالم عبر FedEx و UPS و DHL |
رؤية Global PLC Spare HUB
أثناء إعداد مصنع تعبئة عالي السرعة، أدت الارتدادات التحريضية من ملفات الملف اللولبي غير المكبوحة إلى انفجار صمامات القنوات مرارًا وتكرارًا.
قام فريقنا الميداني بتحليل الحمل الحثي الكلي باستخدام معادلة الوحدة L = 0.5 / (I^2 x f).
قمنا بتركيب ثنائيات flyback خارجية عبر الأحمال اللولبية الثقيلة أثناء استبدال صمامات المجموعة المنصهرة.
استعاد Modicon Quantum 140DDO35300 التشغيل المثالي للمخرجات على مدار الساعة طوال أيام الأسبوع دون مزيد من فقدان طاقة المجال.
الأسئلة المتكررة
السؤال: كيف يحسب المهندسون حدود الحمل الحثي لمخرجات 140DDO35300؟
الإجابة: استخدم الصيغة الرياضية L = 0.5 / ((التيار بالأمبير)^2 × تردد التبديل بالهرتز).
السؤال: ما هو المؤشر البصري الذي يوضح فقدان طاقة المجال في مجموعات المخرجات؟
الإجابة: يضيء مؤشر LED الأحمر المسمى F على اللوحة الأمامية للإشارة إلى فقدان طاقة المجال.
السؤال: ما هي المعلمات الرئيسية التي يجب على المشترين التحقق منها عند طلب بطاقات إخراج بديلة؟
الإجابة: تحقق من متطلبات جهد طاقة المجال، والتوافق مع منطق التغذية الإيجابية، وكثافة القنوات، وتصنيفات صمامات المجموعة.
السؤال: لماذا يزداد تبديد الحرارة عند تشغيل أحمال تيار عالية على جميع القنوات؟
الإجابة: تتسبب المقاومة الداخلية في تراكم الحرارة المحسوبة على أنها 1.75 واط بالإضافة إلى 0.4 فولت مضروبًا في إجمالي حمل التيار.
السؤال: كم عدد كلمات البيانات التي يخصصها وحدة التحكم المركزية (CPU) لهذه البطاقة؟
الإجابة: يخصص نظام اللوحة الخلفية Quantum تلقائيًا كلمتي بيانات إخراج 16 بت للتحكم في جميع النقاط البالغ عددها 32.
