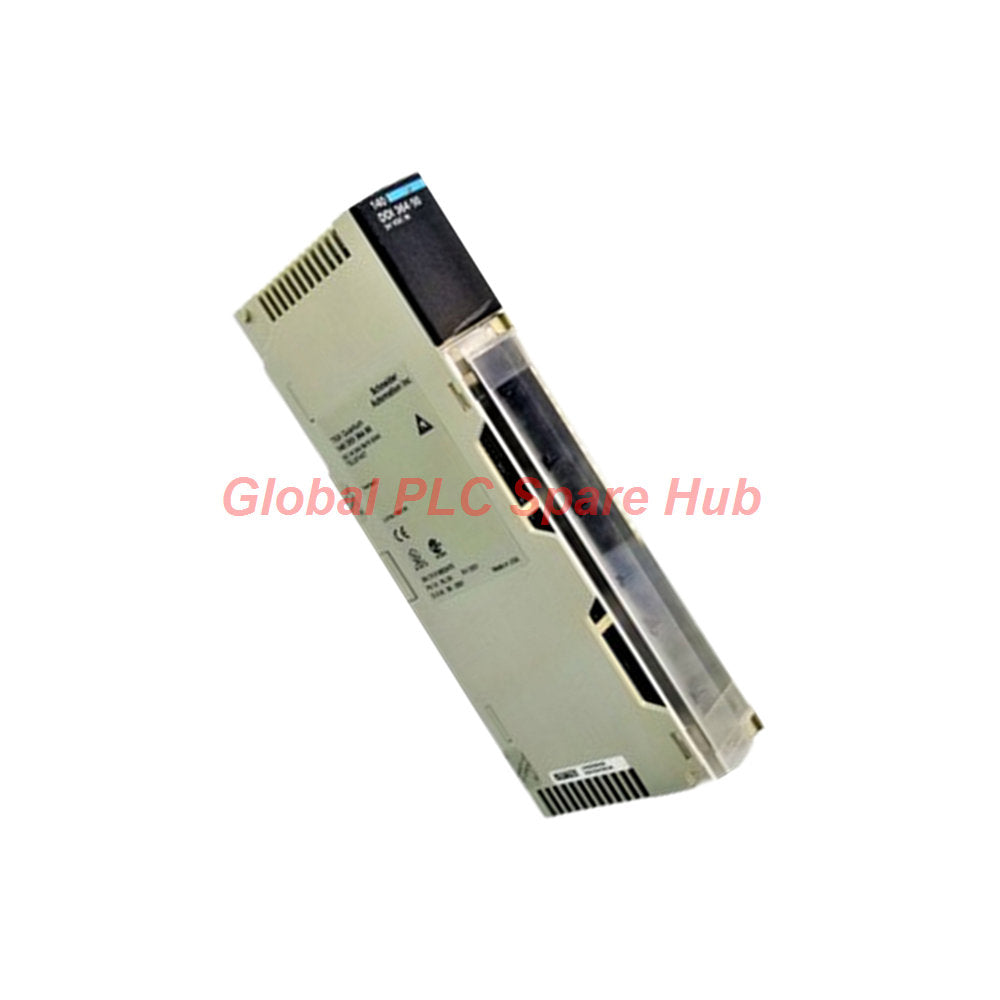

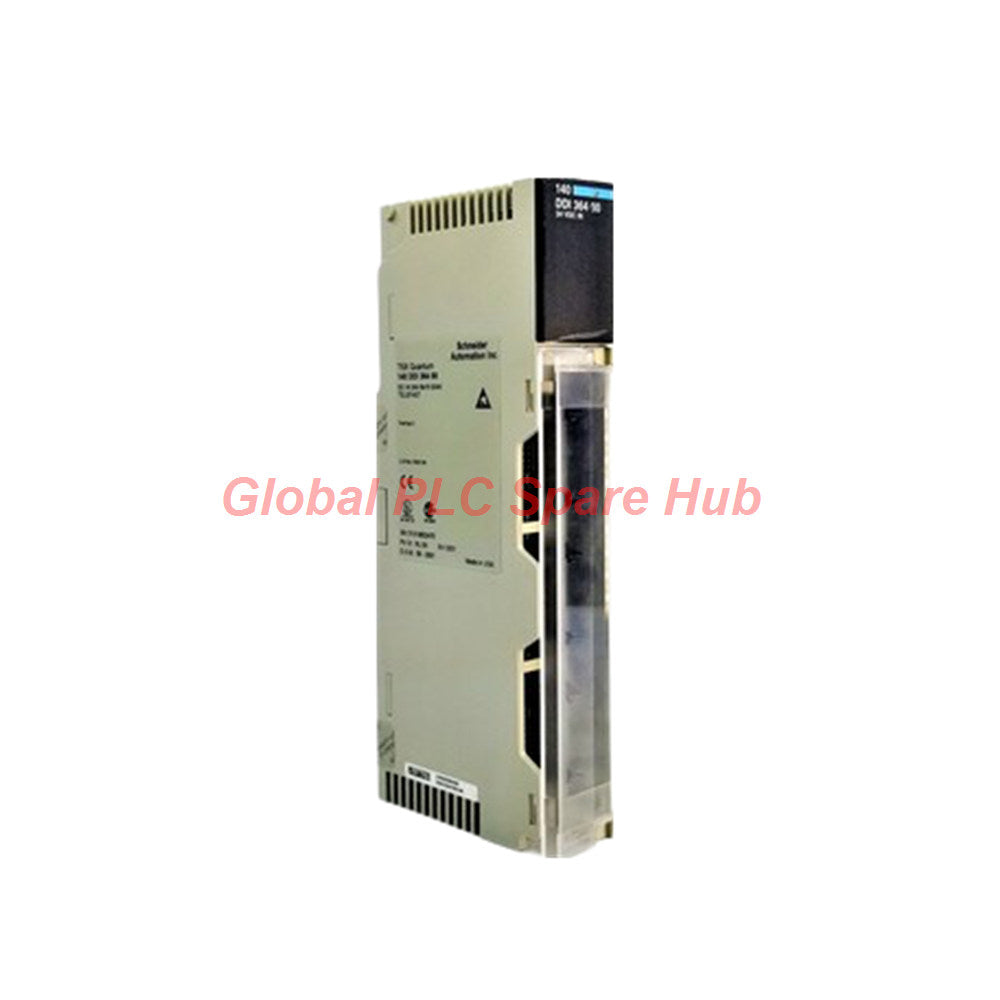

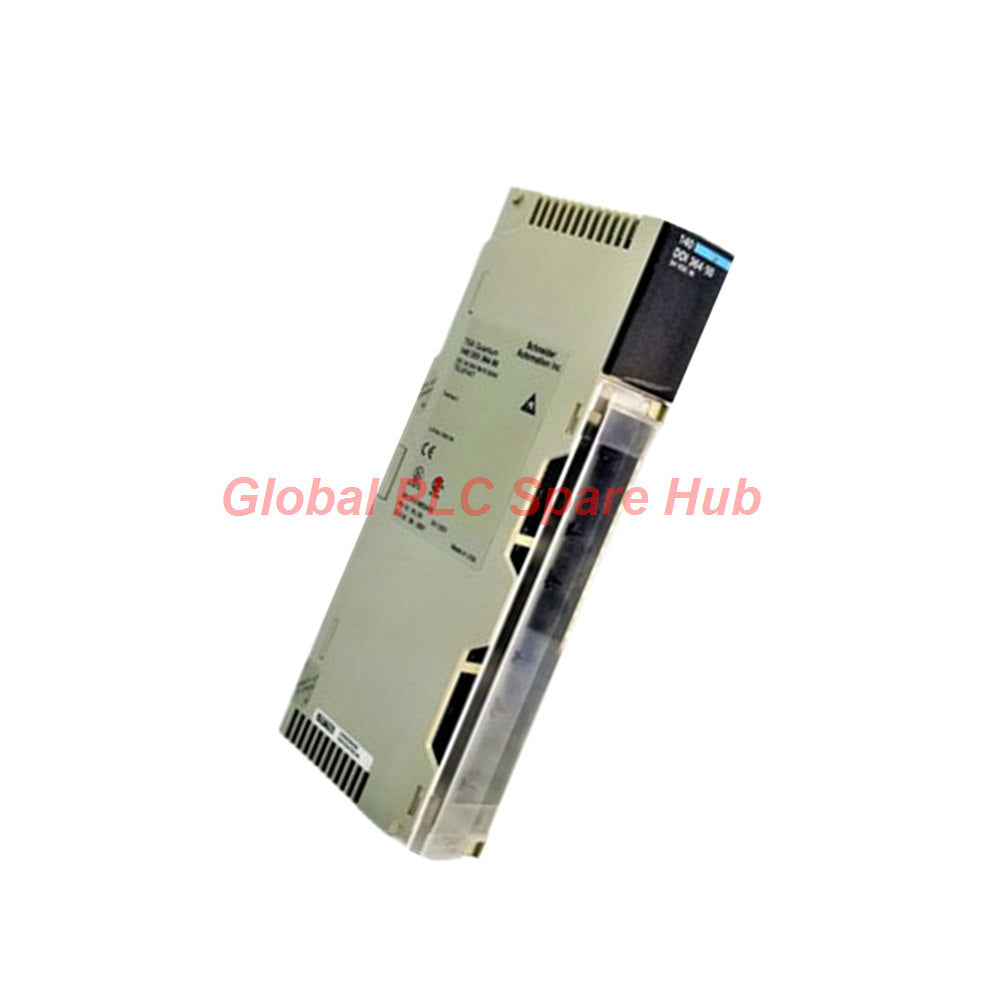

وحدة الإدخال المنفصلة DC منخفضة الجهد طراز Schneider Quantum 96-I 140DDI36400

هندسة النظام عالي الكثافة ونظرة عامة

وحدة الإدخال المنفصلة عالية الكثافة 140DDI36400 Schneider Electric Modicon Quantum توفر سعة قنوات استثنائية من خلال دمج 96 مدخلًا فرديًا بجهد 24 فولت تيار مستمر في بصمة فتحة قياسية واحدة. صممت هذه الوحدة ذات الجهد المنخفض لشبكات التحكم الصناعية الواسعة، وتقلل من استخدام مساحة الرف مع تبسيط طوبولوجيا الأسلاك المعقدة من خلال تخطيطات متعددة المجموعات ومنظمة.

مصفوفة المواصفات الهندسية الأساسية

• العلامة التجارية: Schneider Electric
• السلسلة: Modicon Quantum
• الموديل: 140DDI36400
• نوع الوحدة: وحدة إدخال تيار مستمر منفصلة بجهد منخفض
• إجمالي قنوات الإدخال: 96 قناة، مقسمة إلى 6 مجموعات متكاملة
• نوع منطق الإدخال: تكوين منطق موجب (مصدر)
• جهد الإدخال الاسمي: 24 فولت تيار مستمر (حدود التشغيل: 19.2...30 فولت)
• عتبات الحالة المضمونة: الحالة 1 (15...30 فولت تيار مستمر، ≥ 2.5 مللي أمبير)؛ الحالة 0 (5 فولت تيار مستمر كحد أقصى، ≥ 0.7 مللي أمبير)
• مقاومة الإدخال: 6700 أوم
• الحماية من العابر: 30 فولت مستمر، 50 فولت نبضة متلاشية كحد أقصى مطلق
• سرعة استجابة الإشارة: ≤ 2 مللي ثانية (من الحالة 0 إلى 1)، ≤ 3 مللي ثانية (من الحالة 1 إلى 0)
• تبديد الطاقة الداخلي: 1.35 وات + (0.13 × عدد المدخلات النشطة)
• سحب التيار من اللوحة الخلفية: 270 مللي أمبير
• ملف التشغيل: 32...140 درجة فهرنهايت (0...60 درجة مئوية)، حتى ارتفاع 16404.2 قدم (5000 متر)
• الوزن الفعلي: 0.7 رطل (0.3 كجم)

التكامل الميكانيكي خطوة بخطوة

1. افصل طاقة الرف الرئيسي وتحقق من تخصيص الفتحة قبل تثبيت جهاز 140DDI36400.
2. قم بمحاذاة لوحة الدوائر عالية الكثافة بعناية مع أدلة الفتحات المخصصة للوحة الخلفية في هيكل Quantum.
3. ادفع الوحدة بالتساوي إلى الداخل حتى يتم تثبيت الموصل متعدد المسامير بإحكام في اللوحة الخلفية للحافلة.
4. اربط مسامير تثبيت الهيكل العلوية والسفلية بإحكام لضمان التأريض الهيكلي المستقر ومقاومة الاهتزازات.
5. قم بتوصيل كابلات الذراع المتأرجحة عالية الكثافة المسبقة التوصيل بواجهة الموصل الأمامي، مع ضمان تطابق دقيق بين الدبوس والنقطة.

تخطيط التشخيص والمراقبة في الوقت الفعلي

• مؤشر LED للحافلة النشطة (أخضر): يضيء لتأكيد نبضات الاتصال المستمرة مع وحدة المعالجة المركزية Quantum.
• مؤشر LED للخطأ الخارجي (أحمر): ينشط فورًا عند اكتشاف حالات شاذة في طاقة الحلقة أو تدهور إمداد مستوى المجموعة.
• مصفوفة مؤشر حالة القناة (96 مؤشر LED أخضر): توفر تحققًا مرئيًا دقيقًا لكل نقطة من مدخلات الحقول النشطة 24 فولت.
• قيمة استكشاف الأخطاء وإصلاحها: يمكن لأطقم الصيانة عزل حالات فشل المستشعر الفردية على الفور دون الحاجة إلى فحص متعدد القياسات.

القطاعات الصناعية المستهدفة وحالات الاستخدام

• مصانع التصنيع ذات العمليات المستمرة واسعة النطاق التي تتطلب جمع كميات هائلة من البيانات الرقمية.
• خطوط تجميع هياكل السيارات التي تدير مئات من مستشعرات التقارب الهوائية في وقت واحد.
• لوحات مراقبة إيقاف السلامة المركزية لمصافي النفط والغاز مع قيود صارمة على مساحة الخزانة.
• شبكات توزيع المياه البلدية الضخمة التي تتطلب دمج مدخلات القياس عن بعد عالية الكثافة.

المطابقة، اللوجستيات، ومواصفات الضمان

• الموافقات التنظيمية: UL 508, CSA C22.2 No 142, علامة CE
• تصنيف البيئة الخطرة: FM Class 1 Division 2 معتمد
• التوافق الكهرومغناطيسي: يلبي معايير IEC 801-2 (ESD) و IEC 801-3 (مقاومة حقل RF)
• مقاييس التعبئة والتغليف: وحدة تعبئة PCE، الأبعاد 6.42 بوصة × 1.77 بوصة × 12.28 بوصة (16.3 سم × 4.5 سم × 31.2 سم)، الوزن 18.3 أوقية (520.0 جرام)
• الشحن العالمي السريع: تنفيذ سريع في غضون 24-48 ساعة يتم إرساله عبر FedEx و UPS و DHL
• شروط الضمان: مدعوم بضمان استبدال وإصلاح شامل لمدة 12 شهرًا

رؤية وخبرة Global PLC Spare HUB الميدانية

يتطلب نشر بطاقات عالية الكثافة مثل 140DDI36400 اهتمامًا دقيقًا بالإدارة الحرارية للخزانة وتوجيه الكابلات. نظرًا لأن 96 قناة مدمجة في فتحة قياسية أحادية العرض، فإن إجمالي تبديد الحرارة الداخلي يتناسب طرديًا مع عدد النقاط النشطة، مما يجعل التهوية المناسبة للغطاء ضرورية. يوصي فريقنا الهندسي الميداني بشدة باستخدام كابلات متعددة النواة مسبقة الصنع مع تخفيف مناسب للضغط لمنع الاهتزازات الدقيقة من إجهاد دبابيس الأطراف عالية الكثافة على مدار فترات تشغيل طويلة. علاوة على ذلك، تحقق من أن إمدادات الطاقة الميدانية تحافظ على خرج تيار مستمر ثابت 24 فولت لمنع الارتعاش على حدود عتبة الحالة 0/1.

الأسئلة الشائعة المهنية

س: كم عدد كلمات العنونة التي تستهلكها الوحدة 140DDI36400 في تكوين وحدة المعالجة المركزية Quantum؟
ج: تتطلب هذه الوحدة عالية الكثافة 6 كلمات إدخال بالضبط في خريطة تكوين PLC لمعالجة جميع النقاط المنفصلة الـ 96 بنجاح.

س: ما هي الميزة الأساسية لتقسيم الـ 96 قناة إلى 6 مجموعات مميزة؟
ج: يتيح تقسيم القنوات إلى 6 مجموعات تتكون كل منها من 16 قناة تقسيم مناطق إمداد الطاقة المعزولة، مما يمنع فشل حلقة محلية من تعطيل مصفوفة الإدخال بأكملها المكونة من 96 قناة.

س: هل يمكن لهذه الوحدة تحمل ارتفاعات الجهد العابرة من أجهزة الحقل الحثية؟
ج: نعم، تتضمن الدوائر قمعًا مدمجًا للعابر مصممًا لتحمل ما يصل إلى 30 فولت مستمر و 50 فولت نبضات متلاشية للحماية من الارتفاعات الصناعية القياسية.

س: ما هي عوامل الشراء الرئيسية التي يجب على المهندسين تقييمها قبل الترقية إلى هذه الوحدة عالية الكثافة؟
ج: تأكد من أن مصدر طاقة رف Quantum الخاص بك يمكنه التعامل مع متطلبات تيار الحافلة البالغة 270 مللي أمبير، وتحقق من أن خزانتك تحتوي على خلوص كافٍ لتركيب كابلات الذراع المتأرجحة عالية الكثافة.

س: كيف يؤثر وقت استجابة 140DDI36400 على التطبيقات سريعة التبديل؟
ج: مع أقصى وقت استجابة يبلغ 2 مللي ثانية لانتقالات الحالة من 0 إلى 1، فإنه يتعامل مع حلقات التغذية الراجعة القياسية للأتمتة بكفاءة، على الرغم من أن عد النبضات فائق السرعة يتطلب وحدات عداد متخصصة.
